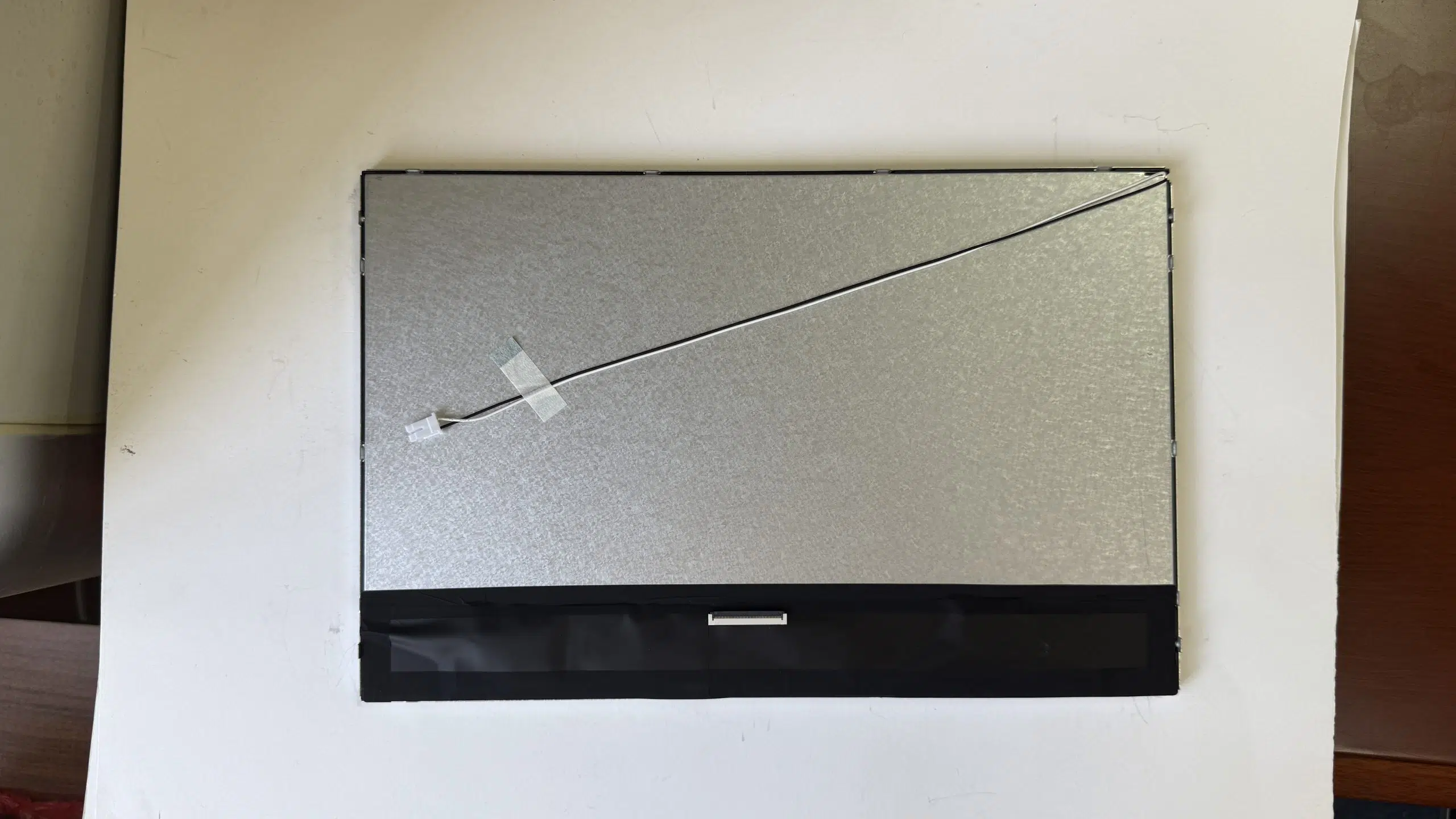

12.1-инчовият LCD екран in-cell, модел HC-12.1BF4501, е с резолюция 1920×1200, висока яркост от 1200cd/m² и двуканален LVDS интерфейс за осигуряване на високоскоростно предаване на сигнала. Той е специално проектиран за дисплейни интерфейси в медицински тестови инструменти и работи при температура от -30 до 80°C.

Други видове със същия размер:

Точка	Съдържание	Единица
Размер	12.1 "	инч
LCM измерение	268.8288(H) ×171.918(V)	mm
LCD активна зона	262.8288(H) ×164.268(V)	mm
Брой точки	1920RGB (хоризонтално) × 1200 (вертикално)	пиксел
Тип LCD	24-битови цветове
Посока на гледане	IPS
IC Driver	Оригинал
Тип интерфейс	2-портов LVDS (8-битов/режим на синхронизация)
Touch Panel	В клетъчно докосване
Контролер с тъч панел	FT8201P

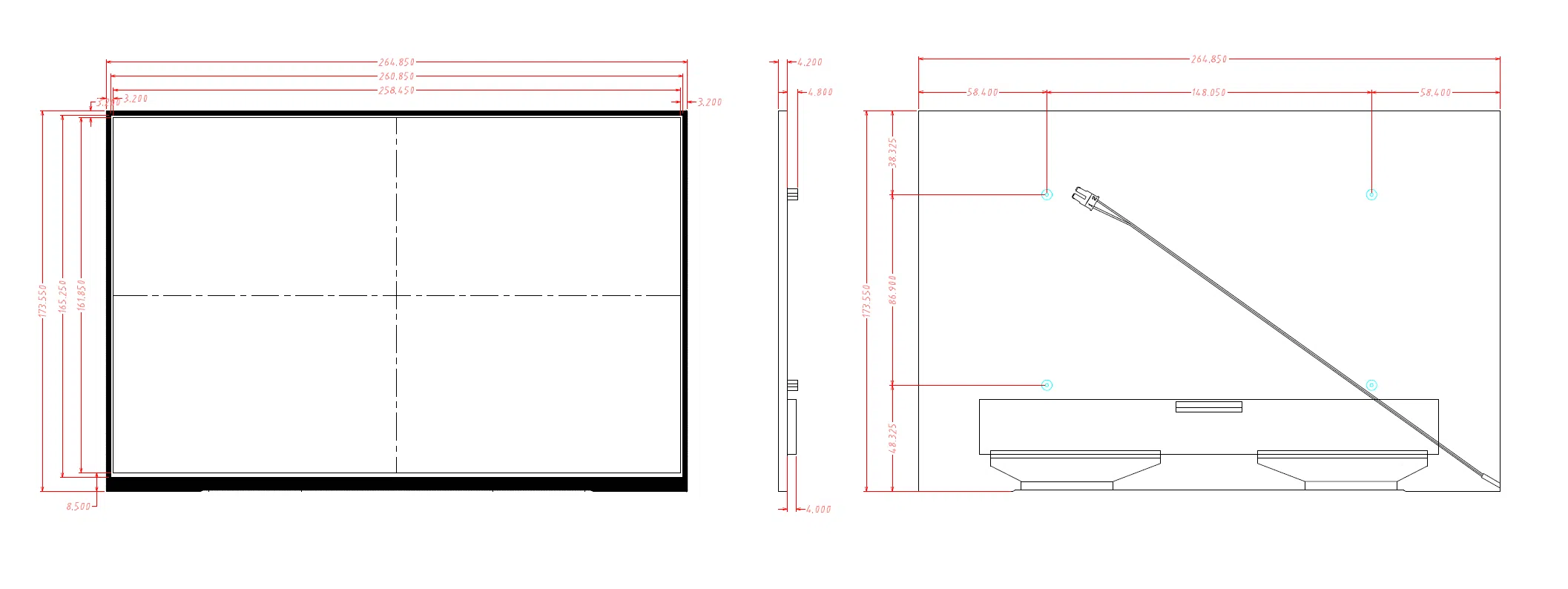

чертеж

接口

ПИН №	символ	Описание	ПИН №	символ	Описание
1	ВЛЕДИН	Захранване за LED подсветка	25	OLVCLKP	LVDS Положителен CLK сигнал
2	ВЛЕДИН	Захранване за LED подсветка	26	ОЛВЦЛКН	LVDS Отрицателен CLK сигнал
3	ВЛЕДИН	Захранване за LED подсветка	27	GND	приземен
4	PWM	ШИМ за LED	28	OLV2P	LVDS Положителен сигнал за данни
5	LED EN	АКТИВИРАНЕ НА СВЕТОДИОДА	29	OLV2N	LVDS отрицателен сигнал за данни
6	GND	приземен	30	GND	приземен
7	ELV3P	LVDS Положителен сигнал за данни	31	OLV1P	LVDS Положителен сигнал за данни
8	ELV3N	LVDS отрицателен сигнал за данни	32	OLV1N	LVDS отрицателен сигнал за данни
9	GND	приземен	33	GND	приземен
10	ELVCLKP	LVDS Положителен CLK сигнал	34	OLV0P	LVDS Положителен сигнал за данни
11	ЕЛВЦЛКН	LVDS Отрицателен CLK сигнал	35	OLV0N	LVDS отрицателен сигнал за данни
12	GND	приземен	36	GND	приземен
13	ELV2P	LVDS Положителен сигнал за данни	37	I2C_SDA(NC)	Няма връзка
14	ELV2N	LVDS отрицателен сигнал за данни	38	I2C_SCL(NC)	Няма връзка
15	GND	приземен	39	MCU_RST(NC)	Няма връзка
16	ELV1P	LVDS Положителен сигнал за данни	40	TP_RST(NC)	Няма връзка
17	ELV1N	LVDS отрицателен сигнал за данни	41	VDDIN	Захранване
18	GND	приземен	42	VDDIN	Захранване
19	ELV0P	LVDS Положителен сигнал за данни	43	VDDIN	Захранване
20	ELV0N	LVDS отрицателен сигнал за данни	44	VDDIN	Захранване
21	GND	приземен	45	VDDIN	Захранване
22	OLV3P	LVDS Положителен сигнал за данни
23	OLV3N	LVDS отрицателен сигнал за данни
24	GND	приземен


Често задавани въпроси

I. Минимално количество за поръчка за TFT с малък размер (полу-персонализиран)

Нашата минимална поръчка (MOQ) е доста гъвкава. Малките полу-персонализирани TFT дисплеи обикновено се поръчват от 100 броя, а по-малки количества могат да бъдат договорени за пробно производство или проекти за вземане на мостри.

III. При какви обстоятелства се осигурява техническа поддръжка от FAE?

Масово производство или проекти с голям обемКогато поръчките достигнат определен мащаб
Фаза на разработване на проекта：Клиентът адаптира драйвера на екрана, интерфейсното напрежение или софтуера
Специални нужди：Ако имате нужда от хоризонтален екран, сензорно решение и др.

V. Как осигурявате безпроблемна комуникация?

Нашият екип по продажбите е запознат с международната търговия и техническите спецификации на TFT дисплеите. Реагираме бързо (обикновено в рамките на 2 часа) и потвърждаваме всеки детайл, използвайки пълни технически чертежи или физически снимки и мостри преди производство.

7. Вашата фабрика може директно да обработва документи за доставка и износ.

Можем да организираме условия за доставка като EXW, FOB и CIF и да работим с избрания от вас спедитор.

Независимо дали става въпрос за въздушен превоз, морски превоз или експресна доставка, ние можем да осигурим бърза и безопасна доставка.

II. Минимално количество за поръчка за средно големи TFT монитори (полуперсонализирани)

Нашата минимална поръчка (MOQ) е доста гъвкава. Средно големи полу-персонализирани TFT дисплеи обикновено се поръчват от 50 броя, а по-малки количества могат да бъдат договорени за пробно производство или проекти за вземане на мостри.

IV. Кои проекти могат да бъдат персонализирани?

Сензорен екранКапацитивен и резистивен сензорен екран, AG, AF, AR и др.
Яркост на подсветкатаМоже да отговори на изискванията за над 1000 cd/m². (Инструмент за анализ на цветове Minolta)
Промишлени и медицински：Необходимост за отговаряне на специфични изисквания на индустрията и др.

VI. Защо да избера точно вас?

Много чуждестранни клиенти предпочитат да използват агенти поради съображения като комуникация, качество и международна логистика.

Нашият екип има богат опит и предоставя цялостно обслужване - от проектиране, оферта, производство, проверка на качеството, следпродажбено обслужване, митническо оформяне до международна доставка. Ще получите директни цени от производителя и удобство на обслужване.

8. Кои държави са нашите основни клиенти?

Китай, Азия, Европа

Каталог с LCD дисплеи

① Персонализиран екран

A. Външна структура, подсветка и интерфейс FPC.
Б. Яркост 1000cd/m², тип интерфейс, FPCA може да се модифицира.
C. Клиентите изискват персонализирано преобразуване на интерфейси между RGB, SPI, MCU, LVDS и MIPI.

② Висока яркост

Технология за задно осветяване с висока яркост (≥1000 nits), все още ясно видима на слънчева светлина.

③ Перспектива

A. Ъглите на видимост отгоре надолу, отляво надясно, са 60 градуса.
B. IPS с пълен ъгъл на видимост, с ъгъл на видимост от 89 градуса отгоре, отдолу, отляво и отдясно.

④ Сензорен екран

A. Капацитивен сензорен екран, AR (антирефлексен), AG (анти-отблясък), AF (против пръстови отпечатъци), TDM дисплей със сензорен екран и OCA оптична интеграция.

Б. Четири- или петжилен резистивен сензорен екран, гланцово/матово покритие с възможност за персонализиране.
