基本参数

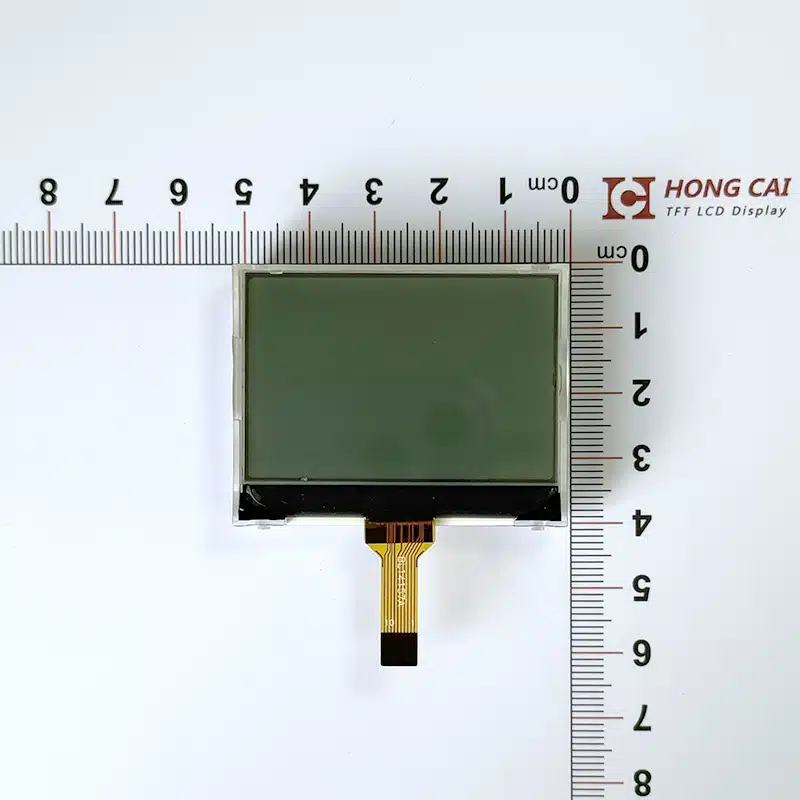

Графичният дисплей с резолюция 128×64 използва FSTN режим, а RAM паметта за данни на чипа има капацитет 128×64 = 8192 бита и поддържа сериен интерфейс.
Оборудван с нискоенергийна LCD схема за захранване. Схема за усилване (коефициентът на усилване е 4X/5X, захранването за усилване може да се подава отвън). Схема за високопрецизно регулиране на напрежението (термичен градиент -0.05%/°C). Оборудван с резистор за регулиране на напрежение V0, резистор за делител на напрежение с LCD дисплей, електронна функция за сила на звука, повторител на напрежението.
| ТОЧКА | ОПИСАНИЕ | МЕРНА ЕДИНИЦА |
| Размер на контура | 27.2 (Д) × 21.45 (Ш) × 3.1 (В) | mm |
| Тип LCD | FSTN/Трансфлективен/Положителен, 1/64Duty, 1/9Bias | - |
| тип на дисплея | 128 × 64 точки | - |
| Изглед | 23.5 × 14.0 | mm |
| Display Area | 21.74 × 11.50 | mm |
| Размер на точките | 0.15 × 0.0.16 | mm |
| Разстояние между точките | 0.17 × 0.18 | mm |

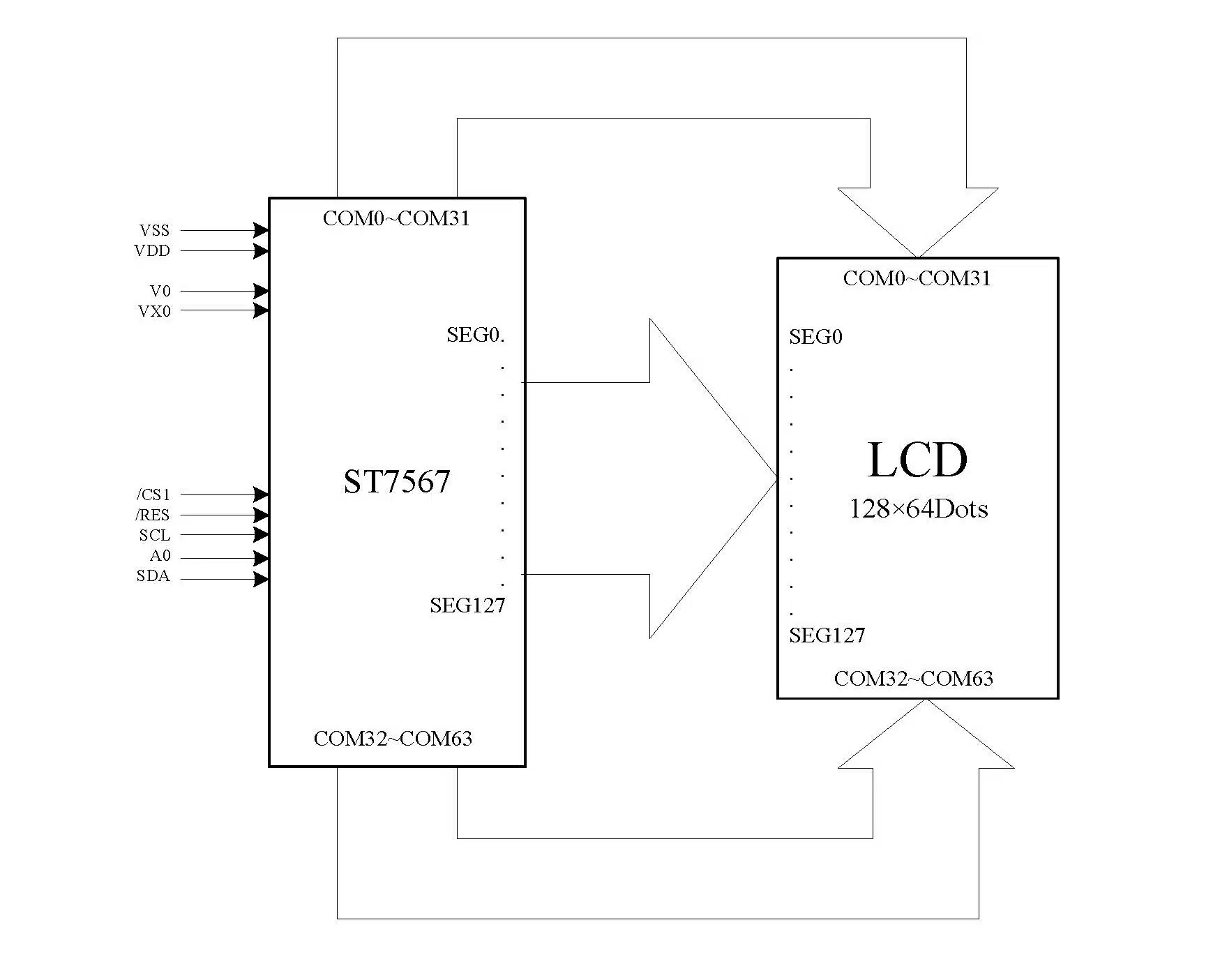

| Контролер и драйвер | ST7567-COG | - |
| Вижте посоката | 6 часа | - |

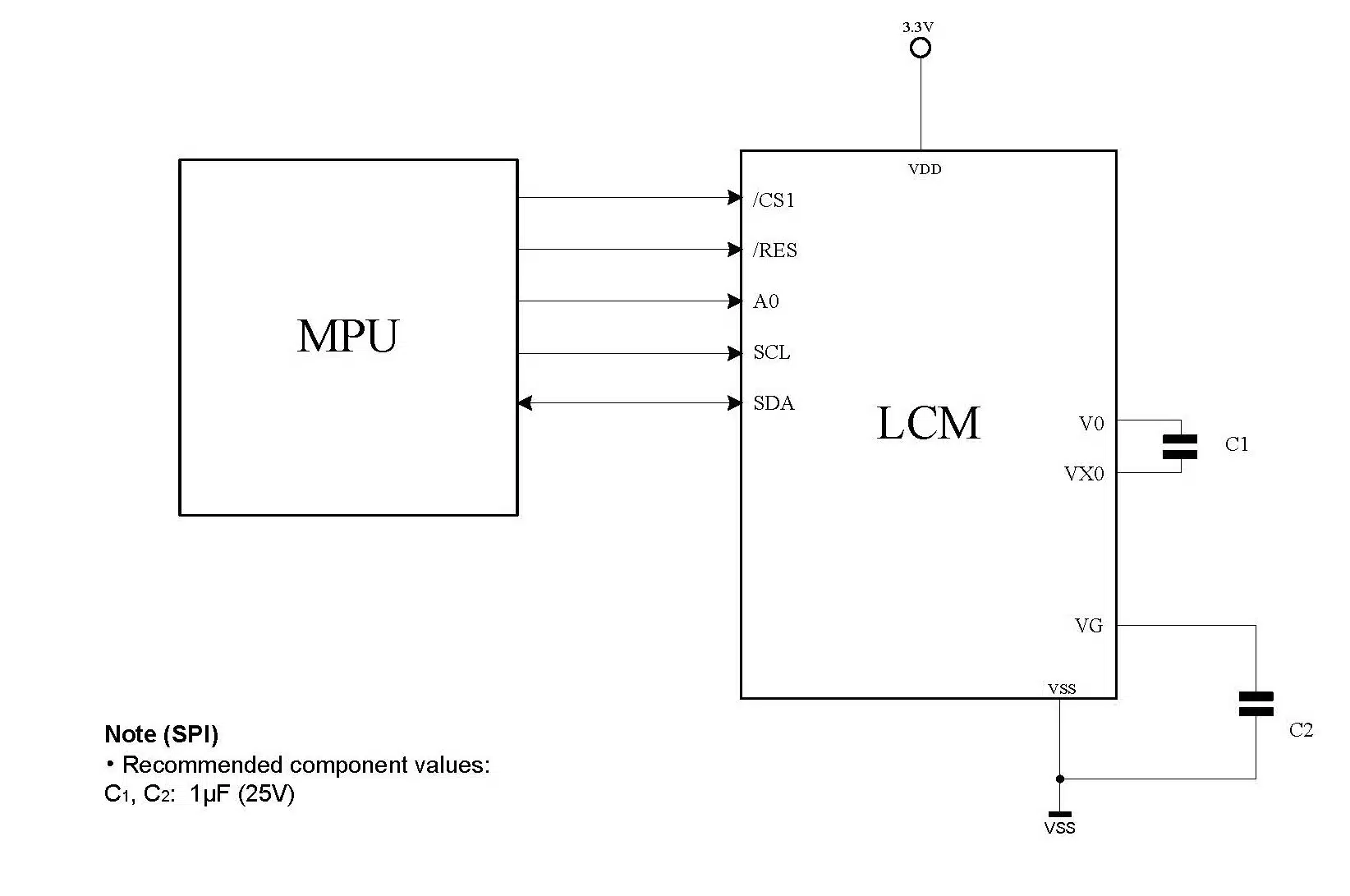

| Интерфейсен режим | 4-редов интерфейс | - |
| VDD и VOP (тип) | 3.3 V и 9.0 V | V |

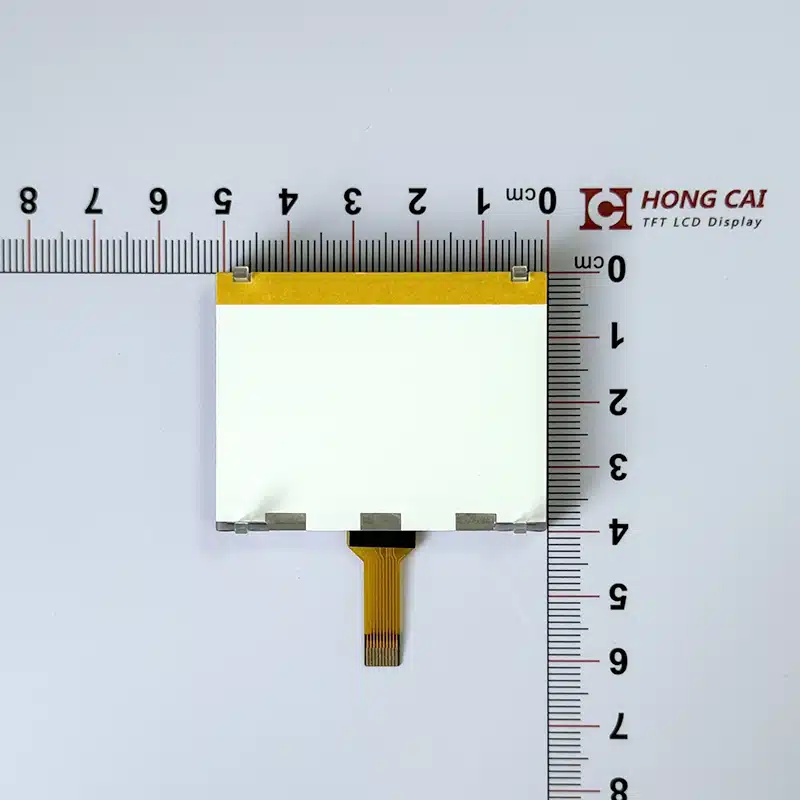

| Подсветка (тип) | Бял, 3.0V, 15mA | - |
| Операция Temp. | -30 ~ + 70 | ℃ |
| Темп на съхранение. | -30 ~ + 80 | ℃ |
