基本参数

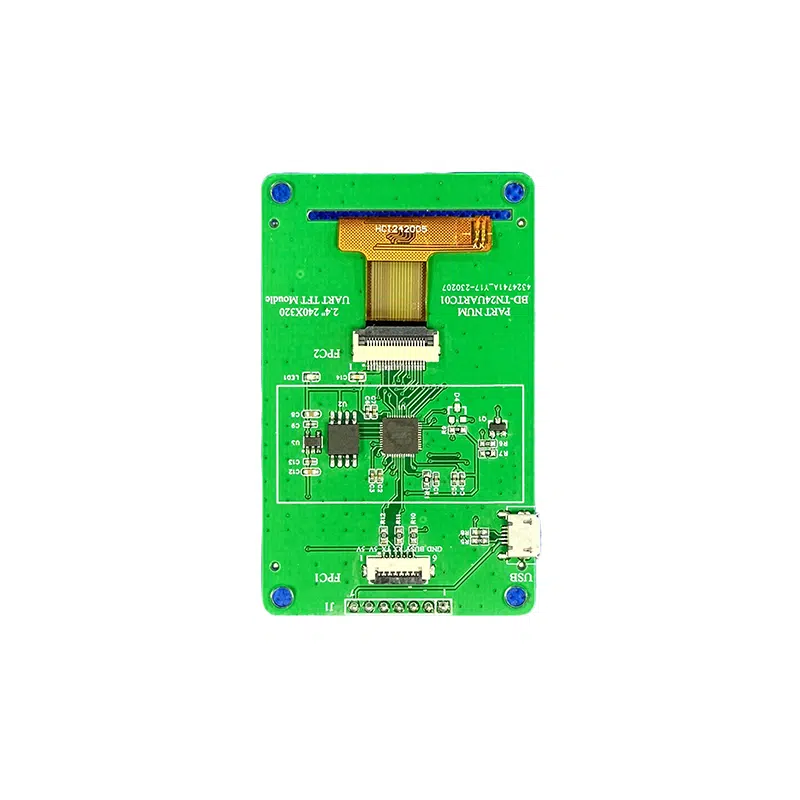

UART модул с 2.4-инчов дисплей.
| Точка | Съдържание | Единица | бележки |
| Тип LCD | TFT ПРЕДАВАЩ | / | / |
| Посока на гледане | 12:00 | Часовник | / |
| PCBA отвън | 47.2.00 (W) * 76.2.50 (H) * 8.00 (Т) | mm | / |
| Размери | 43.2 (W) * 59.62 (H) * 2.60 (Т) | mm | / |
| LCM външни размери | |||
| Активна площ (ШxВ) | 36.72 (W) * 48.96 (H) | mm | / |
| Брой точки | 240 × 320 | / | / |
| IC Driver | UART комуникация | / | Vcc=3.3V |
| Цветове | 262K | / | / |
| Тип докосване | / | / | / |
| Тип задно осветяване | 1*4=4LEDS / Бяло | / | Vbl=3.3V |
| Яркост на фоновото осветление | 700 | CD / m2 | （） |
| Тип интерфейс | （） | / | 7ПИН2.54 |
| TTL UART (TXD/RXD) | |||
| 5.0VVDD | V | 300mA |
СЕРИЙНА ХАРАКТЕРИСТИКА
| Точка | MIN | Типичен | MAX | Единица | бележки |
| Работно напрежение | 4.75 | 5 | 5.5 | V | VDD |
| Работен ток | - | 80 | 150 | ° | 5V мощност |
| mA | |||||
| Работна температура | -30 | 25 | 75 | ° | / |
| Температура на съхранение | -40 | 25 | 80 | C | / |
| Скорост на серийно предаване | 2400 | 9600 | 115200 | базисни пункта | Стандарти |
| Ниво на сериен изход | 3 | 3.2 | 3.3 | V | H |
| Ниво на сериен вход | 3 | 3.3 | 5 | V | H |
| Разширете Flash | 16M | 64M | 128M | бита | Нито Flash |
| Флаш памет | - | 64K | - | бита | MCU |
| SRAM памет | - | 8K | - | бита | MCU |
| MCU честота | - | 72M | - | Hz | MCU |
| Външна SD карта | / | / | / | бита | / |
АБСОЛЮТНИ МАКСИМАЛНИ РЕЙТИНГИ (TFT LCD)
| Параметър | символ | Min | Тип | макс | Единица |
| Захранване за аналогови/логически сигнали | Vcc -GND | 2.65 | 3.3 | 3.6 | V |
| Захранване за входно/изходни устройства | IOVCC | 1.65 | 3.3 | 3.6 | V |
| Ток на входа | Наистина | TBD | TBD | TBD | V |
| mA | |||||
| Ниво на входно напрежение „H“ | VIH | 0.7IOVCC | / | IOVCC | |
| Ниво на входно напрежение 'L' | Вил | GND | 0 | 0.3IOVCC | V |
| V | |||||
| Ниво на изходно напрежение 'H' | Вох | 0.8IOVCC | / | IOVCC | |
| Ниво на изходно напрежение 'L' | Vol | GND | 0 | 0.2IOVCC | V |
| Параметър | символ | Min | Тип | макс | Единица |
| Захранване за аналогови/логически сигнали | Vcc -GND | 2.65 | 3.3 | 3.6 | V |
| Захранване за входно/изходни устройства | IOVCC | 1.65 | 3.3 | 3.6 | V |
| Ток на входа | Наистина | TBD | TBD | TBD | V |
| mA | |||||
| Ниво на входно напрежение „H“ | VIH | 0.7IOVCC | / | IOVCC | |
| Ниво на входно напрежение 'L' | Вил | GND | 0 | 0.3IOVCC | V |
| V | |||||
| Ниво на изходно напрежение 'H' | Вох | 0.8IOVCC | / | IOVCC | |
| Ниво на изходно напрежение 'L' | Vol | GND | 0 | 0.2IOVCC | V |
| Параметър | символ | Min | макс | Единица | |
| Мощност за шофиране по веригата | VCC | -0.3 | 4.6 | V | |
| Захранване за логическа схема | IOVCC | -0.3 | 4.6 | V | |
| Захранващо напрежение | вино | -0.3 | VCC + 0.3 | V | |
| Работна температура | Топ | -30 | 70 | ℃ | |
| Температура на съхранение | ТКО | -40 | 80 | ℃ | |
| Влажност | RH | / | 90% (макс. 60℃) | RH |
Спецификации на TFT LCD
| Точка | Съдържание | Единица |
| Размер | 2.4 | инч |
| LCM измерение | 47.2.00 (W) * 76.2.50 (H) * 8.00 (Т) | mm |
| LCD активна зона | 36.72*48.96 | mm |
| Брой точки | 240 × 320 | пиксел |
| Тип LCD | a-Si TFT | |
| Посока на гледане | 12 часа | |
| IC Driver | UART комуникация | |
| Тип интерфейс | TTL UART (TXD/RXD) | |
| Touchscreen | TBD | |
| Температура на съхранение | -30 ℃ ~ 80 ℃ |
