10.1-инчов LCD дисплей 1920x1200 - Производител на TFT IPS екрани в Китай

基本参数

10.1-инчовият LCD дисплей се отличава с ултрависока резолюция от 1920×1200, висока яркост от 500cd/m², 10.1-инчов хоризонтален дисплей, TFT LCD екран от индустриален клас и двуканален LVDS интерфейс, осигуряващ високоскоростно предаване на сигнала. Той е специално проектиран за дисплейни интерфейси в медицински тестови инструменти.

尺寸	分辨率	Интерфейс
10.1 "	1280 × 800	LVDS/MIPI
10.1 "	1024 × 600	LVDS/RGB
10.1 "	1280 × 1080	LVDS/MIPI
10.1 "	1920 × 1200	MIPI/LVDS
10.1 "	800 × 1280	LVDS/MIPI
10.1 "	1920 × 1280	LVDS

Основни спецификации

Не.	Точка	Спецификация	Единица	Забележка
1	LCD размер	10.1	инч
2	Резолюция	1920RGB×1200
3	Подреждане на пиксели	RGB
4	Тип на модела	LCM
5	TFT технология	LTPS
5	Технология на докосване	Пълноценна в клетката		TDDI
6	Режим на показване	FFS	-
7	Активна зона	217.44 × 135.9	mm
8	Точка на точката	0.03775 × 0.11325	mm
9	Цветове на дисплея	8	бита
10	Contrast Ratio	1300:1 (Тип.) / 1000:1 (Мин.)
11	NTSC	Типично 80%, Мин. 75%		CIE 1931 г
12	Контурно измерение	221.44 х 145.5	mm
12	Яркост	1000	нита
13	Interface	2-портов LVDS (VESA режим)
14	Режим на управление на времето	DE режим
15	Метод на инверсия	Инверсия на колоните
16	Драйверна интегрална схема (LCD)	RM5T64B	-	TDDI
17	Консумирана мощност на панела	535@Бял модел	mW

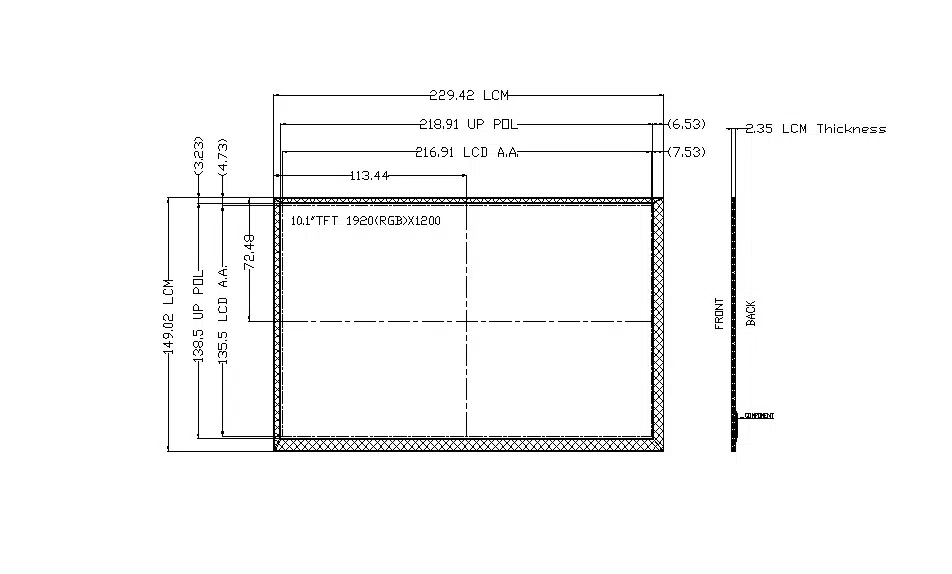

чертеж

接口

Не трябва.	Име на ПИН	Описание
1	VLED+	LED анод
2	VLED+	LED анод
3	NC	Няма връзка
4	NC	Няма връзка
5	VLED-	LED катод
6	VLED-	LED катод
7	GND	приземен
8	ELV0P	LVDS Данна лента 0 Положителна
9	ELV0N	LVDS лента за данни 0 отрицателна
10	GND	приземен
11	ELV1P	LVDS Данна лента 1 Положителна
12	ELV1N	LVDS лента за данни 1 отрицателна
13	GND	приземен
14	ELV2P	LVDS Данна лента 2 Положителна
15	ELV2N	LVDS лента за данни 2 отрицателна
16	GND	приземен
17	ELVCLKP	LVDS часовник лента положителна
18	ЕЛВЦЛКН	LVDS тактова лента отрицателна
19	GND	приземен
20	ELV3P	LVDS Данна лента 3 Положителна
21	ELV3N	LVDS лента за данни 3 отрицателна
22	GND	приземен
23	OLV0P	LVDS Данна лента 0 Положителна
24	OLV0N	LVDS лента за данни 0 отрицателна
25	GND	приземен
26	OLV1P	LVDS Данна лента 1 Положителна
27	OLV1N	LVDS лента за данни 1 отрицателна
28	GND	приземен
29	OLV2P	LVDS Данна лента 2 Положителна
30	OLV2N	LVDS лента за данни 2 отрицателна
31	GND	приземен
32	OLVCLKP	LVDS часовник лента положителна
33	ОЛВЦЛКН	LVDS тактова лента отрицателна
34	GND	приземен
35	OLV3P	LVDS Данна лента 3 Положителна
36	OLV3N	LVDS лента за данни 3 отрицателна
37	GND	приземен
38	DD_I2C_SDA	Вход/изход на данни за I2C
39	DD_I2C_SCL	Тактов сигнал за I2C
40	BIST	Избор на шаблон за нормална работа/BIST.
		БИСТ = „Х“, БИСТ.
		BIST = “L”, нормална работа. (По подразбиране)
41	VCC	Захранване
42	VCC
43	VCC
44	RESET	Пин за глобално нулиране. Обикновено е изтеглен на високо ниво.
		RESET = „H“, нормална работа. (По подразбиране)
		RESET= “L”, Контролерът е в състояние на нулиране.
45	ПАУНД	Управление в режим на готовност.
		PON = „H“, нормална работа.
		PON = „L“, режим на готовност, ниво на AVSS на изхода на източника.
46	TP_RST	ПИН за нулиране на сензорната част
47	TP_INT	сигнал за прекъсване на докосването
48	GND	приземен
49	TP_I2C_SCL	сензорен I2C часовник
50	TP_I2C_SDA	докосване на I2C данни
51	GND	приземен
