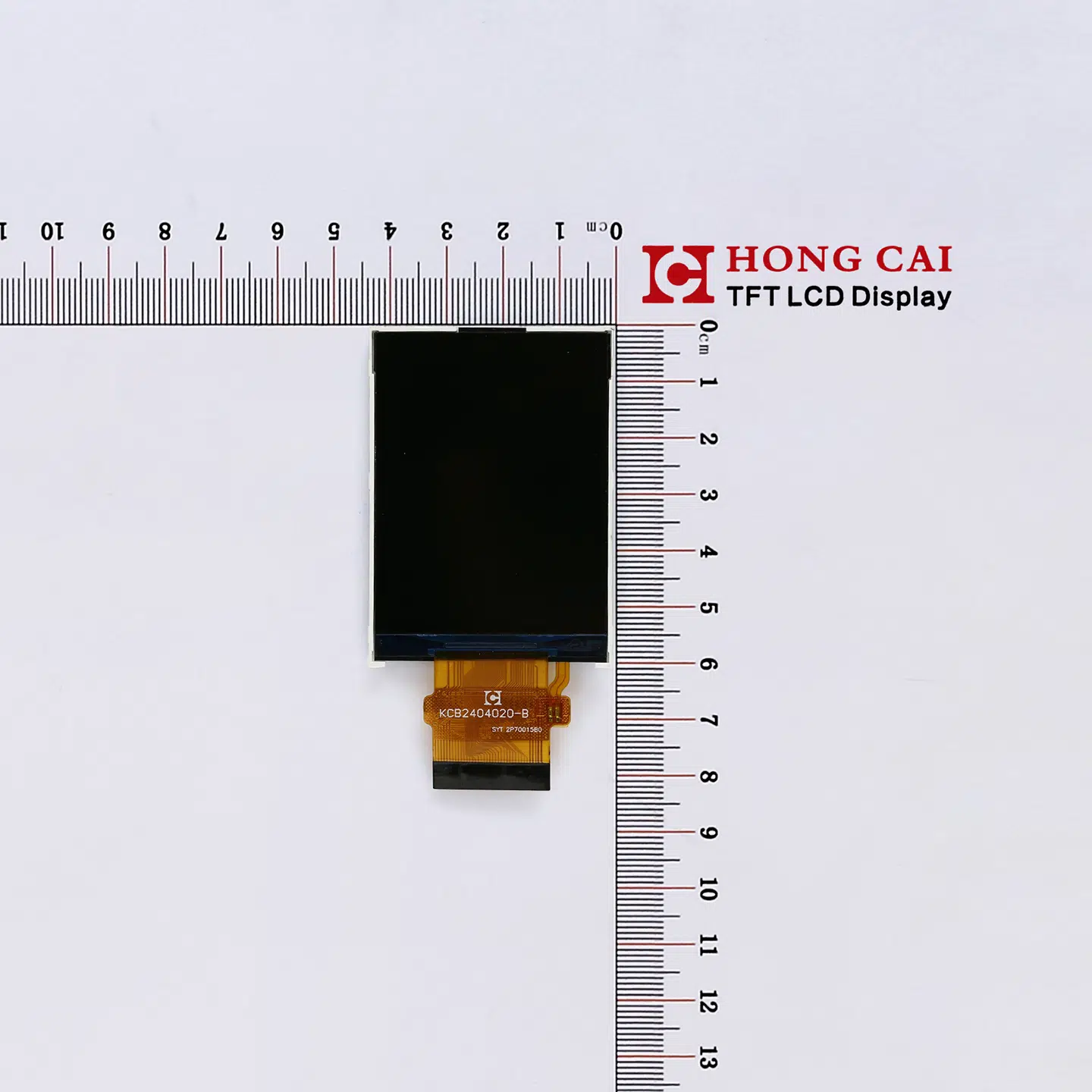

2.4-инчов RGB LCD дисплей

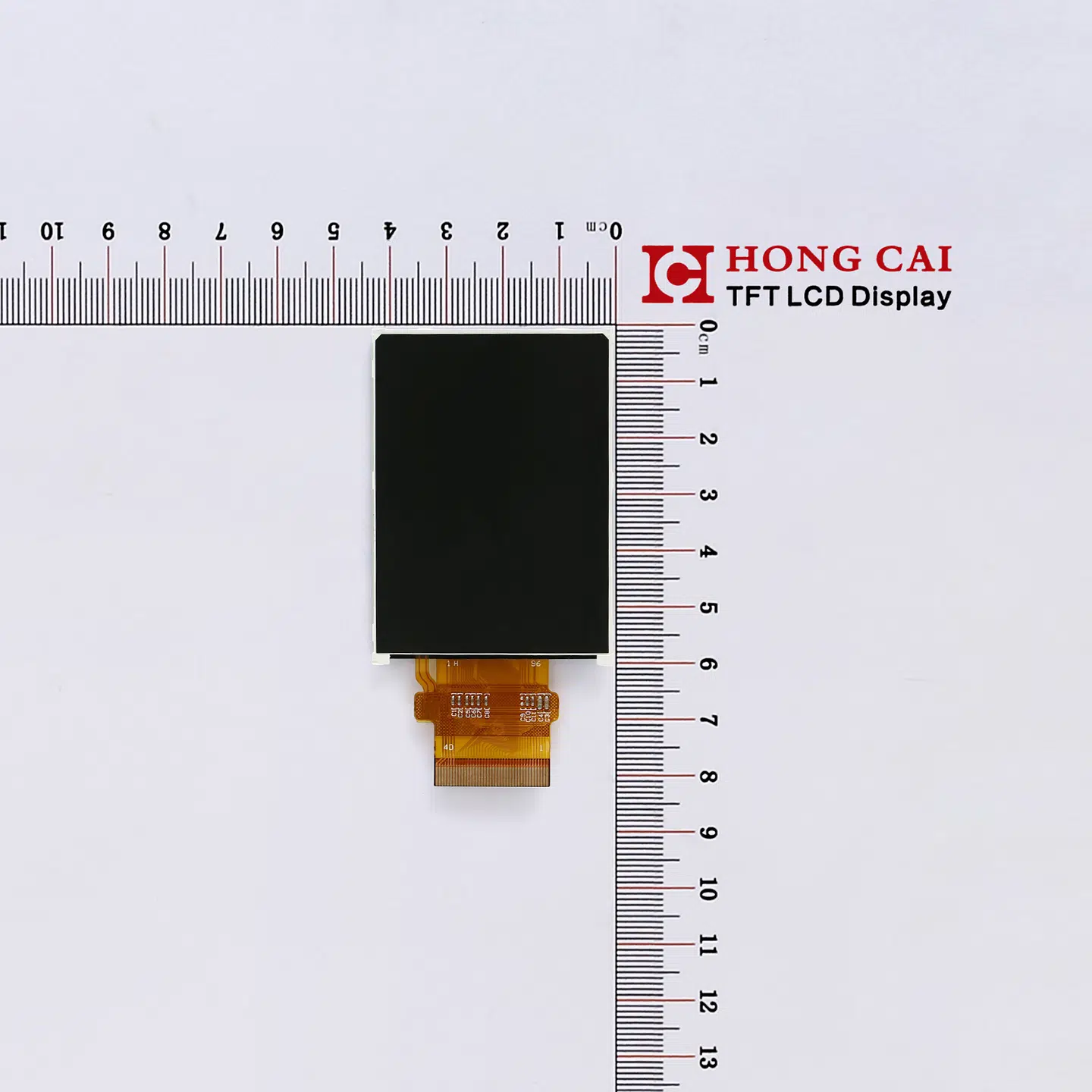

2.4-инчов RGB LCD дисплей - Изображение 2

     2.4-инчов RGB LCD екран



  • Размер: 2.4
  • Резолюция: 240×320 точки
  • Ъгъл на гледане: 12 часа
  • Тип интерфейс: RGB
  • Драйверен чип: ST7789V
  • Метод на докосване: TBD
  • Яркост на подсветката: 420 cd/m²
  • Размери: 42.72 (Ш) * 60.26 (В) * 2.30 (Т)
获取报价
Онлайн запитване

Търсене на LCD екран

基本参数

2.4-инчовият RGB LCD дисплей, HC-K240B4020, използва чип ST7789V, поддържа RGB интерфейс и предлага бързи възможности за предаване на данни, подобрявайки скоростта на реакция на устройството. Освен това, дисплеят поддържа резистивен сензорен екран, което позволява на потребителите да взаимодействат с устройството чрез докосване, което улеснява работата и го прави подходящ за вградени системи, интелигентни терминали и други устройства, изискващи сензорна функционалност. Високата му яркост, високата резолюция и поддръжката на сензорен екран осигуряват надеждно решение за дисплей.



ТочкаСъдържаниеЕдиница
Размер2.4инч
LCM измерение42.72(Ш)*60.26(В)*2.30(Т)mm
LCD активна зона36.72 × 48.96mm
Брой точки240 × 320пиксел
Тип LCDa-Si TFT
Посока на гледане12 часа
IC DriverST7789
Тип интерфейсRGB
Работна температура-20 ℃ ~ 70 ℃
Температура на съхранение-30 ℃ ~ 80 ℃
Backlight420CD / m²
 Touchscreen TBD

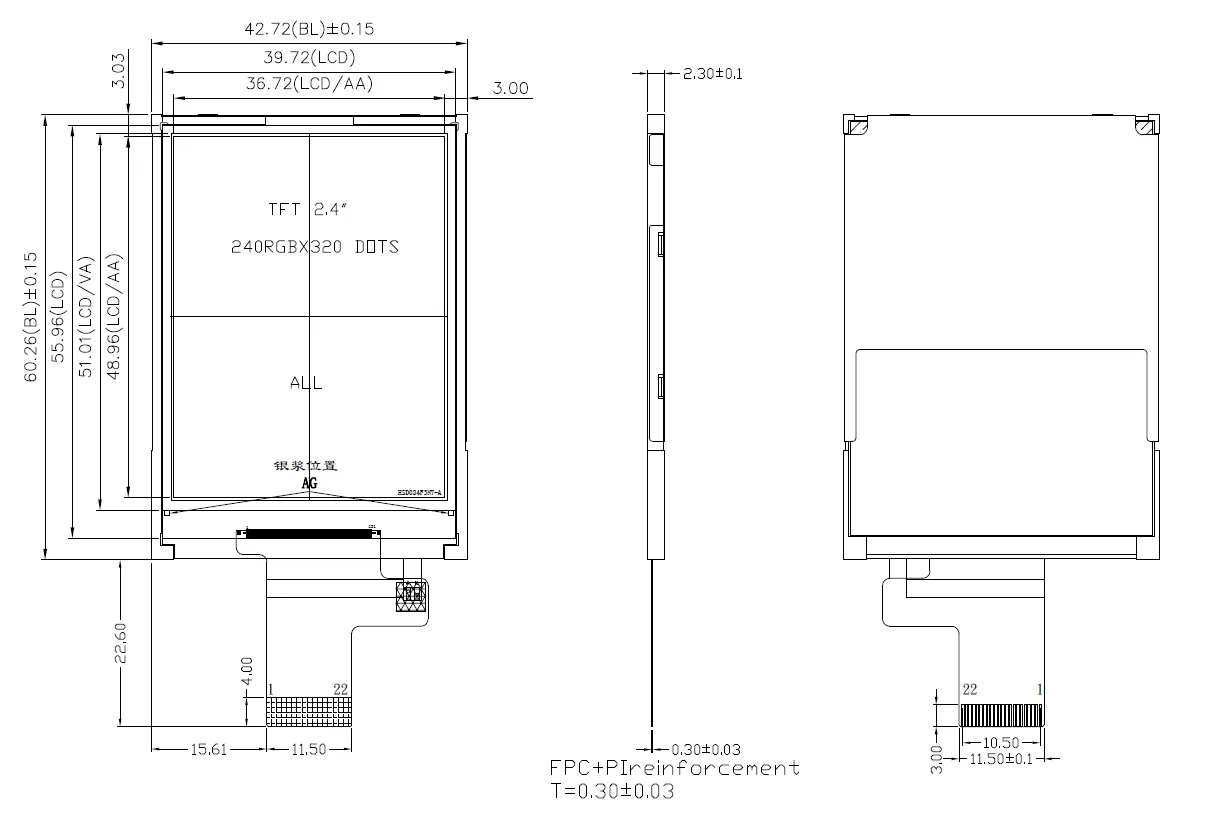

чертеж

接口

引脚号Pin Определение功能说明
1ЛЕДАПодсветка отрицателна
2LEDKПодсветка положителна
3NC悬空
4NC悬空
5NC悬空
6IOVCCИнтерфейсно напрежение
7DB7Шина за данни
8DB6Шина за данни
9DB5Шина за данни
10DB4Шина за данни
11DB3Шина за данни
12DB2Шина за данни
13DB1Шина за данни
14DB0Шина за данни
15RDСигнал за четене, ниско ефективен
16WRСигнал за запис, ниско ефективен
17RSФлаг за команда за данни
18CSИзбор на чипове, ниско ефективен
19TEСигнал за кадрова синхронизация
20RESETНулиране на сигнала
21GNDприземен
22GNDприземен




Често задавани въпроси

Нашата минимална поръчка (MOQ) е доста гъвкава. Малките полу-персонализирани TFT дисплеи обикновено се поръчват от 100 броя, а по-малки количества могат да бъдат договорени за пробно производство или проекти за вземане на мостри.

  • Масово производство или проекти с голям обемКогато поръчките достигнат определен мащаб

  • Фаза на разработване на проекта：Клиентът адаптира драйвера на екрана, интерфейсното напрежение или софтуера

  • Специални нужди：Ако имате нужда от хоризонтален екран, сензорно решение и др.

Нашият екип по продажбите е запознат с международната търговия и техническите спецификации на TFT дисплеите. Реагираме бързо (обикновено в рамките на 2 часа) и потвърждаваме всеки детайл, използвайки пълни технически чертежи или физически снимки и мостри преди производство.

Можем да организираме условия за доставка като EXW, FOB и CIF и да работим с избрания от вас спедитор.

Независимо дали става въпрос за въздушен превоз, морски превоз или експресна доставка, ние можем да осигурим бърза и безопасна доставка.

Нашата минимална поръчка (MOQ) е доста гъвкава. Средно големи полу-персонализирани TFT дисплеи обикновено се поръчват от 50 броя, а по-малки количества могат да бъдат договорени за пробно производство или проекти за вземане на мостри.

  • Сензорен екранКапацитивен и резистивен сензорен екран, AG, AF, AR и др.

  • Яркост на подсветкатаМоже да отговори на изискванията за над 1000 cd/m². (Инструмент за анализ на цветове Minolta)

  • Промишлени и медицински：Необходимост за отговаряне на специфични изисквания на индустрията и др.

Много чуждестранни клиенти предпочитат да използват агенти поради съображения като комуникация, качество и международна логистика.

Нашият екип има богат опит и предоставя цялостно обслужване - от проектиране, оферта, производство, проверка на качеството, следпродажбено обслужване, митническо оформяне до международна доставка. Ще получите директни цени от производителя и удобство на обслужване.
