TFT LCD дисплеят трябва да комуникира с контролната платка, така че трябва да бъде свързан чрез платката на дисплея и основната платка. Най-разпространеният метод на свързване е чрез конектора, добавен към FPC кабелната връзка (гъвкава платка).
На пазара се използват ZIF конектори, BTB конектори (платка-платка) и заваряване. Най-често използваният метод за свързване на пазара е ZIF. Hongcai Technology в момента използва основно следните три метода.

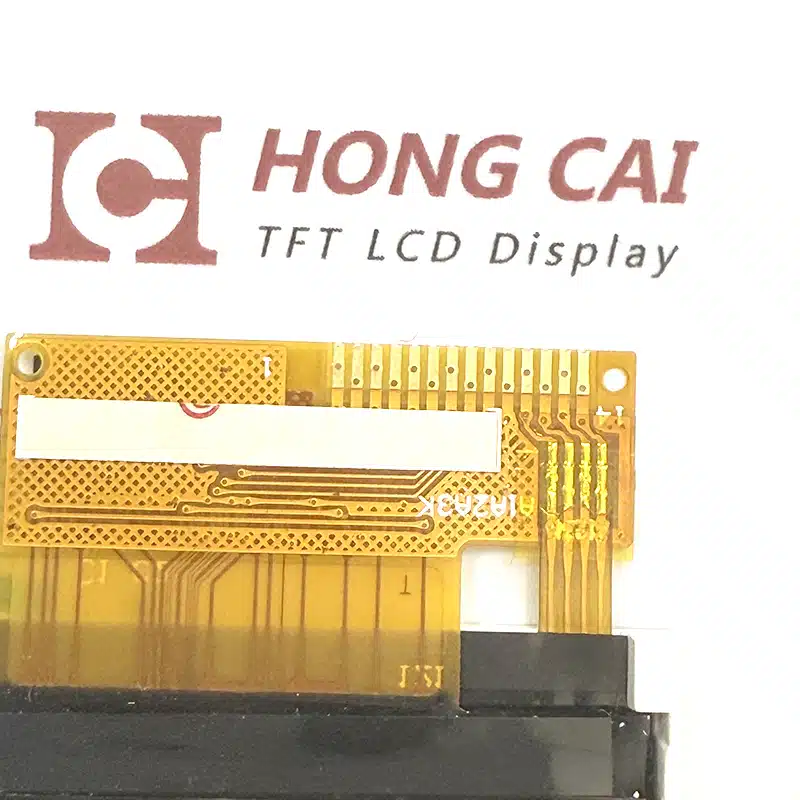

1. Заваръчна връзка
Директното запояване на пиновете на дисплея към печатната платка с поялник е рентабилно решение за нискобюджетни мобилни телефони с други марки, дигитални играчки с изкуствен интелект и други продукти. Многократните опити за запояване не се препоръчват, тъй като лесно могат да доведат до неправилно запояване. Това решение предлага стабилна връзка, улеснява диференцираното персонализиране и е сравнително трудно за ремонт в сравнение с други методи.

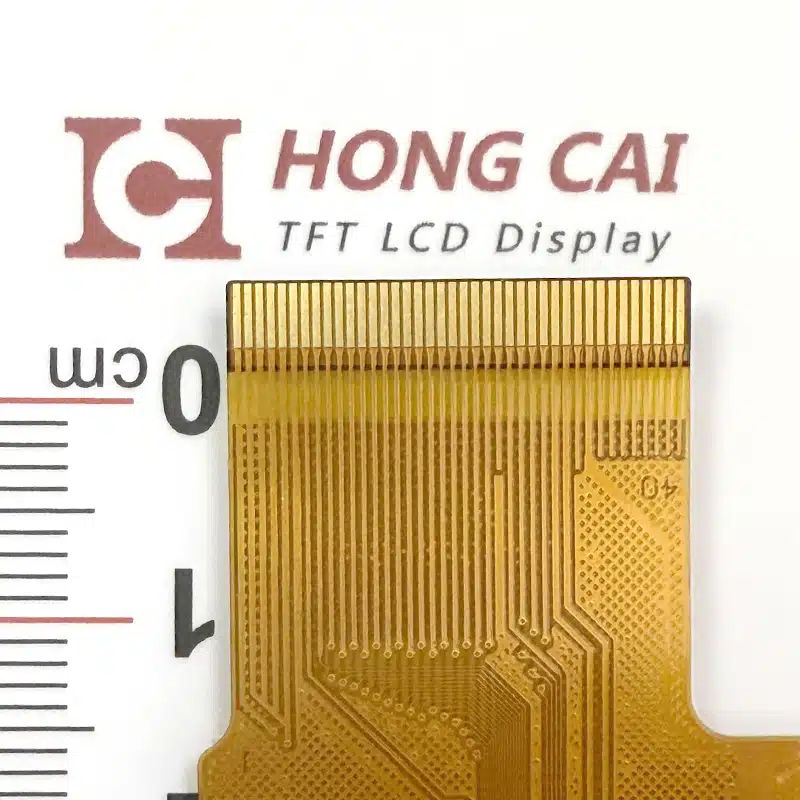

2. Щепселен конектор (ZIF)
ZIF конектор: Поставете FPC платката на дисплея в PI режим и натиснете FPC кабела през горния и долния заключващ механизъм на конектора на контролната платка (цифров фотоапарат SONYTFT дисплейТова решение позволява лесен монтаж и демонтаж. За да предотвратите разхлабване, можете да нанесете и електронно лепило. 80% от LCD дисплеите, произведени от Hongcai Technology, използват този тип връзка.
Този тип връзка е методът на свързване, споменат по-горе

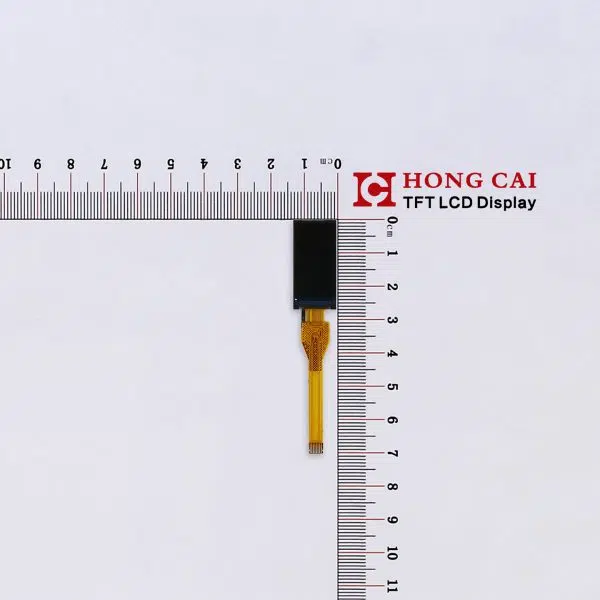

0.96-инчов LCD екран
Малък TFT екран, 0.96 инча
- Размер: 0.96 инча
- Разделителна способност: 80*RGB*160
- Ъгъл на видимост: IPS
- Тип интерфейс: SPI
- Драйверен чип: ST7735S
- Яркост на подсветката: 320 cd/m²
- Сензорен екран: Очаква се да бъде уточнен
- Размери: 13.50*27.95*1.50 мм

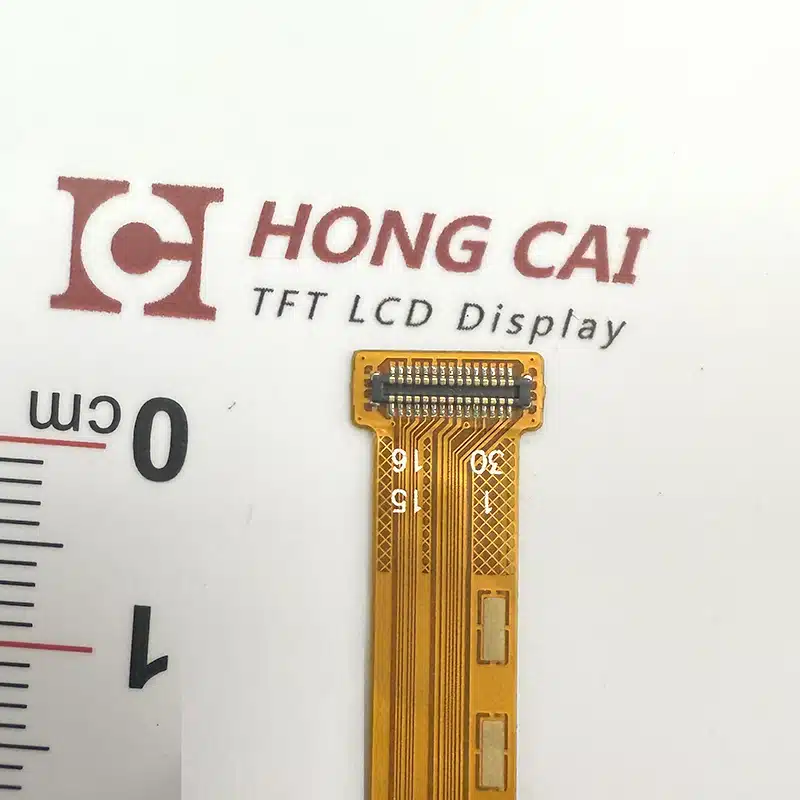

3. Конектор тип „платка-платка“ (BTB)
FPC на дисплея изисква SMT конектор, платката за управление изисква мъжки конектор, а TFT LCD екранът изисква женски конектор. Този подход е сравнително скъп и се използва в сценарии с висока надеждност, често в устойчиви на вибрации мобилни телефони или фотоапарати с висока надеждност. Позлатените метални щифтове са свързани за силна устойчивост на удар и сигурна връзка.
4. Други видове методи за свързване
В допълнение към гореспоменатите основни типове интерфейси, има и типове интерфейси EDF и LVDS.
