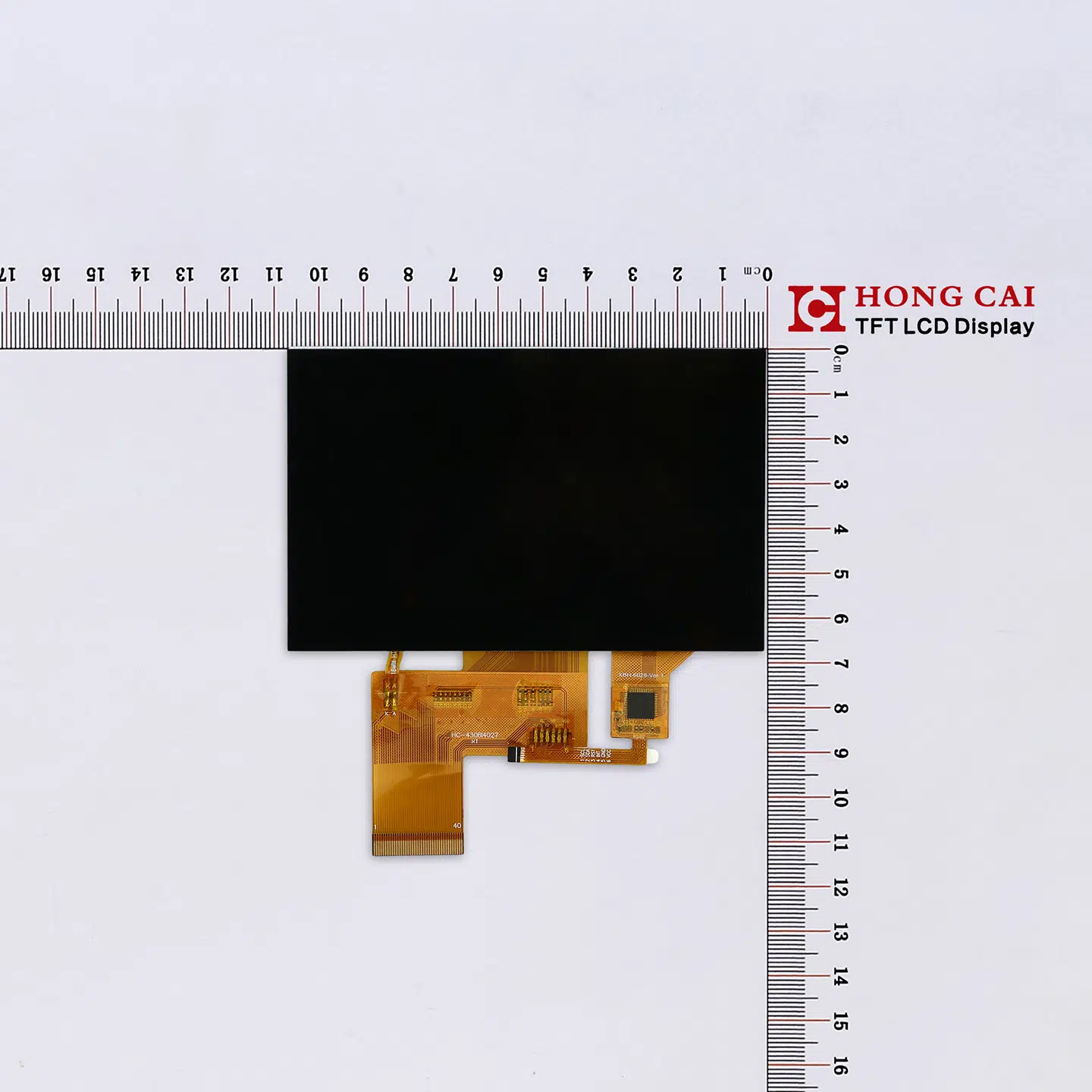

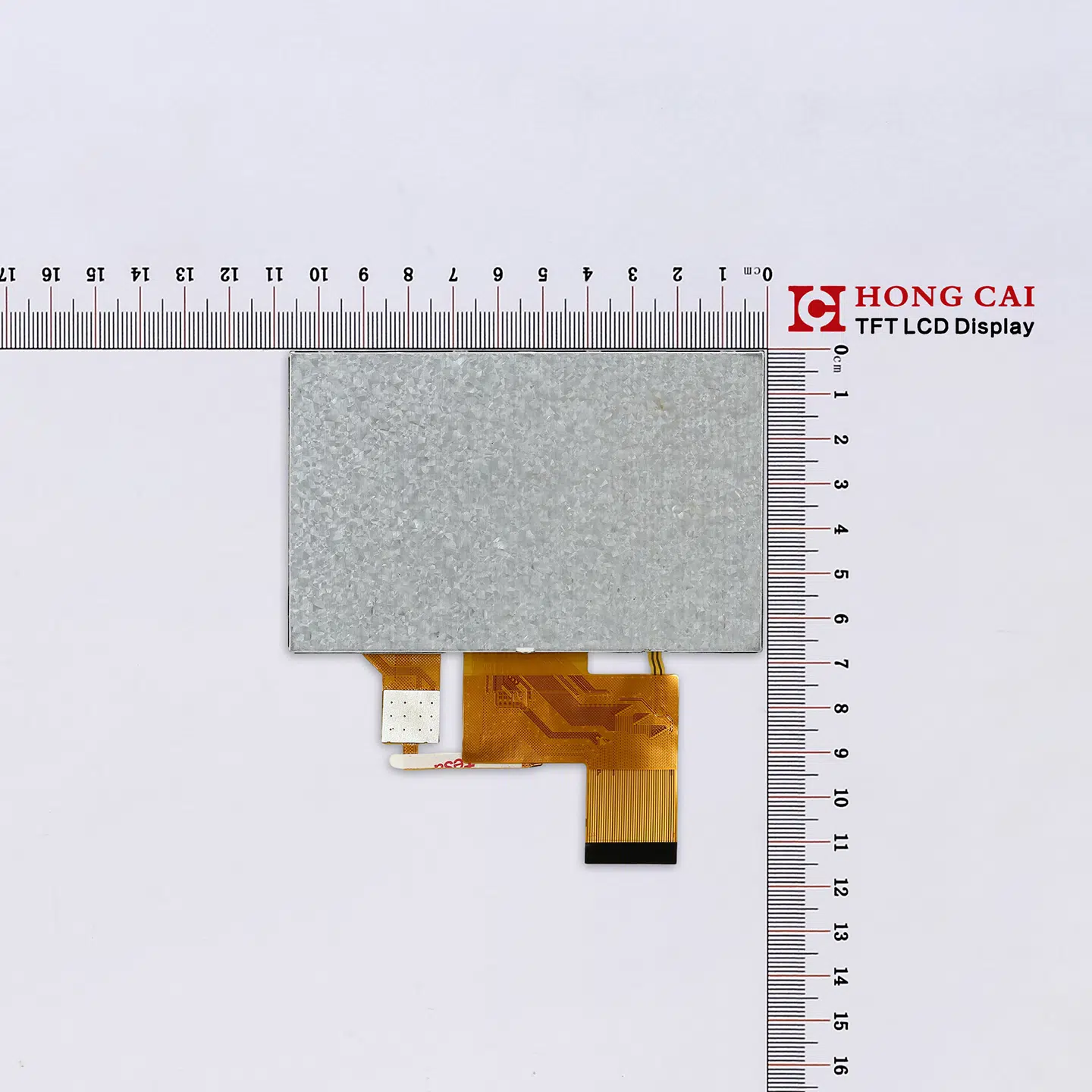

4.3palcová kapacitní dotyková obrazovka

基本参数

Tento 4.3palcový kapacitní dotykový displej má rozlišení 480×272. Mezi čipsety ovladačů patří ST7282, NV3047 a ILI6485D. Podporuje 3vodičové/4vodičové rozhraní SPI a 8/16bitové MCU 8080. TFT panely jsou k dispozici od společností BOE, INNOLUX a HSD a poskytují ostrý a jasný obraz. Tento 4.3palcový displej je standardní model s flexibilním pozorovacím úhlem a kombinacemi dotykových obrazovek. Nabízí normální i plný pozorovací úhel s IPS displejem a může být vybaven buď kapacitními dotykovými obrazovkami (CTP), nebo rezistivními dotykovými obrazovkami (RTP). Továrna Hongcai nabízí širokou škálu modelů pro různé kombinace.

Další rozhraní a rozlišení stejné velikosti:

尺寸	分辨率	接口方式	触摸屏
4.3	480 × 272	SPI	Kondenzátory/rezistory
4.3	480 × 272	RGB	Kondenzátory/rezistory
4.3 palce vertikálně	480 × 800	Mipi	电容
4.3	800 × 480	RGB	Kondenzátory/rezistory

Základní specifikace

Položka	Obsah	Jednotka
Velikost	4.3	palec
Rozměr LCM	105.5 67.2 × × 3	mm
Aktivní oblast LCD	95.04 × 53.86	mm
Počet Bodů	480 × 272	pixel
Typ LCD	a-Si TFT
Prohlížení směru	12 hodin nebo IPS
Driver IC	NV3047A
Typ rozhraní	RGB
Touchscreen	G + G
CTP IC	GT911

výkres

Výkresy LCM

Výkresy LCM+RTP

Výkresy LCM+CTP

接口

Pin č.	Symbol	Popis
1	VEDENÝ	KATODA PODSVĚTLENÍ
2	LED +	ANODA PODSVĚTLENÍ
3	GND	Země
4	VDD	NAPÁJENÍ (3.3V)
5-12	R0-R7	Červený vstup dat
13-20	G0-G7	Zelené zadávání dat
21-28	B0-B7	Modrý vstup dat
29	GND	Země
30	PCLK	Hodinový signál
31	Využijte	Ovládací prvek displeje
32	HSYNC	Horizontální synchronizační signál
33	VSYNC	Vertikální synchronizační signál
34	DE	Povolení vstupu dat
35	NC	Nepřipojit
36	GND	Země
37	XR	Dotykový panel vpravo
38	YD	Dotkněte se panelu dolů
39	XL	Dotykový panel vlevo
40	YU	Dotkněte se Panelu nahoru


Nejčastější dotazy

Minimální objednací množství pro malé TFT displeje (polo-zakázkové)?

Naše minimální objednávkové množství je poměrně flexibilní. Malé polozakázkové TFT displeje se obvykle objednávají od 100 kusů a pro zkušební výrobu nebo vzorkovací projekty lze množství vyjednat i na nižší úrovni.

Minimální objednací množství (polo-zakázková výroba) pro středně velké TFT displeje?

Naše minimální objednávací množství je poměrně flexibilní. Středně velké polozakázkové TFT displeje se obvykle objednávají od 100 kusů a nižší množství lze vyjednat pro pilotní výrobu nebo prototypové projekty.

Za jakých okolností je technická podpora FAE podporována?

Hromadná výroba nebo velkoobjemové projektyKdyž objednávky dosáhnou určitého objemu
Fáze vývoje projektuZákazník upravuje ovladač obrazovky, napětí rozhraní nebo software
Speciální potřeby：Pokud potřebujete horizontální displej, dotykové řešení atd.

Jaké projekty lze přizpůsobit?

触摸屏Kapacitní a rezistivní dotyková obrazovka, AG, AF, AR atd.
Jas podsvíceníSplňuje požadavky na jas přes 1000 cd/m². (Přístroj pro analýzu barev Minolta)
Průmyslové a lékařské：Potřeba splňovat specifické požadavky odvětví atd.

Jak zajišťujete bezproblémovou komunikaci?

Náš obchodní tým je obeznámen s mezinárodním obchodem a technickými specifikacemi TFT displejů. Reagujeme rychle (obvykle do 2 hodin) a před výrobou ověřujeme každý detail pomocí kompletních technických výkresů nebo fyzických fotografií a vzorků.

为什么选择我们？

Mnoho zahraničních zákazníků dává přednost agentům z důvodů, jako je komunikace, kvalita a mezinárodní logistika.

Náš tým má rozsáhlé zkušenosti a poskytuje komplexní služby – od návrhu, cenové nabídky, výroby, kontroly kvality, poprodejního servisu, celního odbavení až po mezinárodní přepravu. Získáte ceny přímo od výrobce a pohodlí servisu.

Může vaše továrna přímo zpracovávat přepravní a vývozní dokumenty?

Můžeme zařídit přepravní podmínky jako EXW, FOB, CIF nebo DDP a spolupracovat s vámi určeným speditérem.

Ať už se jedná o leteckou přepravu, námořní přepravu nebo expresní doručení, dokážeme zajistit rychlé a bezpečné doručení.

Které země jsou vašimi hlavními zákazníky?

Čína, Asie, Evropa

Katalog LCD

① Přizpůsobená obrazovka

Tvar podsvícení a propojovací kabel FPC na míru.
B. Jas 1000 cd/m², rozhraní, FPCA může být založeno na.
C. Zákazníci požadují přizpůsobenou konverzi rozhraní mezi RGB, SPI, MCU, LVDS a MIPI.

② Ultra vysoký jas

Technologie podsvícení s vysokým jasem (≥1000 nitů), stále jasně viditelná na slunci.

③ EWV (Extra široký pozorovací úhel)

Pozorovací úhly nahoru/dolů/vlevo/vpravo jsou všechny 60 stupňů.
IPS plný pozorovací úhel, pozorovací úhly nahoru/dolů/vlevo/vpravo jsou všechny 89 stupňů.

④ Dotyková obrazovka

Kapacitní dotyková obrazovka, čtyřvodičová nebo pětivodičová rezistivní dotyková obrazovka, přizpůsobitelná lesklá nebo matná povrchová úprava. AR (antireflexní), AG (antireflexní), AF (ochrana proti otiskům prstů), TDM displej, dotyková obrazovka a optická integrace OCA.
