1.9palcový sloupcový displej - továrna na LCD

基本参数

Sloupcový displej je 1.9palcový barevný LCD displej IPS s rozlišením 170 × 320 pixelů, komunikačním rozhraním MCU a integrovaným obvodem ST7789V2. Stejná velikost podporuje také rozhraní SPI a je široce používána v perech pro čtení překladů, dálkových ovladačích a lékařských zařízeních.

Položka	Obsah	Jednotka
Velikost	1.9	palec
Rozměr LCM	25.80 (V) * 49.72 (V) * 1.97 (Š)	mm
Aktivní oblast LCD	22.695(H)* 42.72(V)	mm
Počet Bodů	170 * RGB * 320	pixel
Typ LCD	a-Si TFT
Prohlížení směru	VŠECHNY hodiny
Driver IC	ST7789V
Typ rozhraní	MCU
Provozní teplota	-20 ℃ ~ 70 ℃
Okolní teplota při uskladnění	-30 ℃ ~ 80 ℃
Podsvícení	320	cd / m2
Touchscreen	TBD

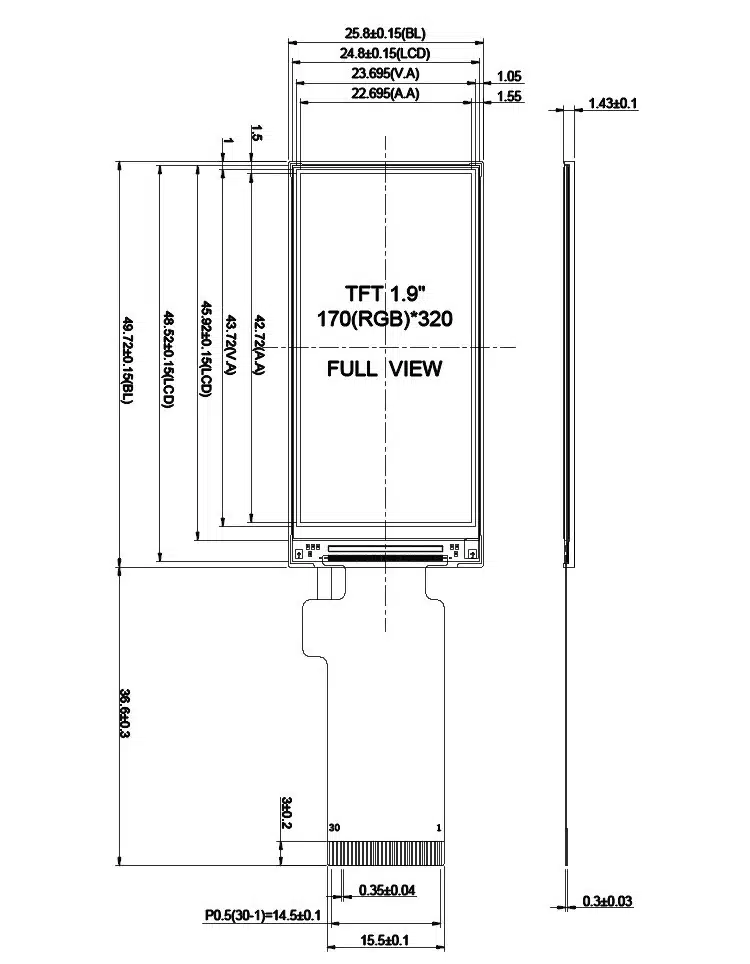

výkres

接口

NO.	Symbol	Popis
1	GND	PowerGround
2	VCI	Napájecí zdroj pro I/O systém. IOVCC = 1.65 V - 3.3 V
3-4	IM2, IM1	IM1	IM2	Režim rozhraní MPUI
		0	0	80-8bitový paralelní
		1	1	4řádkový 8bitový sériový port
5	RES	Tento signál resetuje zařízení a musí být aplikován pro správnou inicializaci. Čip.Signál.Je.aktivní.Nízký.
6	CS	Pin pro výběr čipu; Snižovatelný, vysoký zakázaný.
7	DC	Zobrazení dat/výběr příkazů pomocí kolíku v paralelním rozhraní. Tento kolík se používá k sériové rozhraní hodiny
8	WR	Povolení zápisu v paralelním rozhraní MCU. Zobrazení dat/výběr příkazů v pinu 4řádkové sériové rozhraní.
9	RD	Paralelní rozhraní RedaMCU
10	SDA	Vstupní/výstupní pin rozhraní SPI. Data jsou zablokována na vzestupné hraně signálu SCL. -Pokud se nepoužívá, opravte tento spin na úrovni VDDI nebo DGND.
11-18	DB0-DB7	paralelní rozhraní MCUdata
19	SD0	Výstupní pin rozhraní SPI. Data jsou vysílána na sestupné hraně signálu SCL. - Pokud se nepoužívá, nechte tento kolík otevřený.
20	LEDA	LED Anoda
21-24	LEDK	LED katoda
25	GND	PowerGround
26-29	NC	Žádné připojení.
30	GND	PowerGround


Nejčastější dotazy

I. Minimální objednací množství pro malé TFT displeje (polo-zakázkové)

Naše minimální objednávkové množství je poměrně flexibilní. Malé polozakázkové TFT displeje se obvykle objednávají od 100 kusů a nižší množství lze domluvit pro zkušební výrobu nebo vzorkovací projekty.

III. Za jakých okolností je technická podpora FAE podporována?

Hromadná výroba nebo velkoobjemové projektyKdyž objednávky dosáhnou určitého objemu
Fáze vývoje projektuZákazník upravuje ovladač obrazovky, napětí rozhraní nebo software
Speciální potřeby：Pokud potřebujete horizontální displej, dotykové řešení atd.

V. Jak zajišťujete bezproblémovou komunikaci?

Náš obchodní tým je obeznámen s mezinárodním obchodem a technickými specifikacemi TFT displejů. Reagujeme rychle (obvykle do 2 hodin) a před výrobou ověřujeme každý detail pomocí kompletních technických výkresů nebo fyzických fotografií a vzorků.

7. Vaše továrna může přímo zpracovávat přepravní a vývozní dokumenty.

Můžeme zařídit přepravní podmínky jako EXW, FOB a CIF a spolupracovat s vámi určeným speditérem.

Ať už se jedná o leteckou přepravu, námořní přepravu nebo expresní doručení, dokážeme zajistit rychlé a bezpečné doručení.

II. Minimální objednací množství pro středně velké TFT displeje (polo-zakázkové)

Naše minimální objednávkové množství je poměrně flexibilní. Středně velké polozakázkové TFT displeje se obvykle objednávají od 50 kusů a nižší množství lze domluvit pro zkušební výrobu nebo vzorkovací projekty.

IV. Jaké projekty lze přizpůsobit?

触摸屏Kapacitní a rezistivní dotyková obrazovka, AG, AF, AR atd.
Jas podsvíceníSplňuje požadavky na jas přes 1000 cd/m². (Přístroj pro analýzu barev Minolta)
Průmyslové a lékařské：Potřeba splňovat specifické požadavky odvětví atd.

VI. Proč si vybrat právě vás?

Mnoho zahraničních zákazníků dává přednost agentům z důvodů, jako je komunikace, kvalita a mezinárodní logistika.

Náš tým má rozsáhlé zkušenosti a poskytuje komplexní služby – od návrhu, cenové nabídky, výroby, kontroly kvality, poprodejního servisu, celního odbavení až po mezinárodní přepravu. Získáte ceny přímo od výrobce a pohodlí servisu.

8. Které země jsou našimi hlavními klienty?

Čína, Asie, Evropa

Katalog LCD

① Přizpůsobená obrazovka

A. Vnější struktura, podsvícení a rozhraní FPC.
B. Jas 1000 cd/m², typ rozhraní, FPCA lze upravit.
C. Zákazníci požadují přizpůsobenou konverzi rozhraní mezi RGB, SPI, MCU, LVDS a MIPI.

② Vysoký jas

Technologie podsvícení s vysokým jasem (≥1000 nitů), stále jasně viditelná na slunci.

③ Perspektiva

A. Pozorovací úhly shora dolů a zleva doprava jsou všechny 60 stupňů.
B. IPS displej s plným pozorovacím úhlem, s pozorovacím úhlem 89 stupňů nahoře, dole, vlevo a vpravo.

④ Dotyková obrazovka

A. Kapacitní dotyková obrazovka, AR (antireflexní), AG (antireflexní), AF (ochrana proti otiskům prstů), TDM dotyková obrazovka s optickou integrací OCA.

B. Čtyř- nebo pětivodičová rezistivní dotyková obrazovka, lesklý/matný povrch s možností úpravy.
