10.1palcový LCD displej s rozlišením 1280x800 - LVDS - Výrobce TFT IPS obrazovek v Číně

Základní Parametry

HC-10.1QE4001 je vybaven 10.1palcovým LVDS TFT LCD displejem s rozlišením 1280×800. Jedná se o vysoce kvalitní průmyslový 101palcový LVDS TFT LCD displej, který může být buď rezistivní, nebo kapacitní dotykovou obrazovkou.

Stejná velikost, jiná rozlišení a rozhraní:

Rozměry	Rozlišení	Typ rozhraní
10.1"	1280 × 800	LVDS/MIPI
10.1"	1024 × 600	LVDS/RGB
10.1"	1280 × 720	LVDS/MIPI
10.1"	1920 × 1200	LVDS/MIPI
10.1"	800 × 1280	LVDS/MIPI
10.1"	1920 × 1280	LVDS

Základní specifikace

Položka	Obsah	Jednotka
Velikost	10.1	palec
Rozměr LCM	229.46 (W) * 149.1 (V) * 2.50 (T)	mm
Aktivní oblast LCD	216.96 (š) × 135.60 (v) mm	mm
Počet Bodů	1280 × 3 (RGB) × 800	bodů
Zobrazovací mód	Normálně černá, propustná
Prohlížení směru	IPS
Driver IC	EK79202
Typ rozhraní	LVDS
Provozní teplota	-20 ℃ ~ 70 ℃
Okolní teplota při uskladnění	-30 ℃ ~ 80 ℃
Typ podsvícení	LED diody 42
Jas	450	cd / m2
Touchscreen
CTP IC

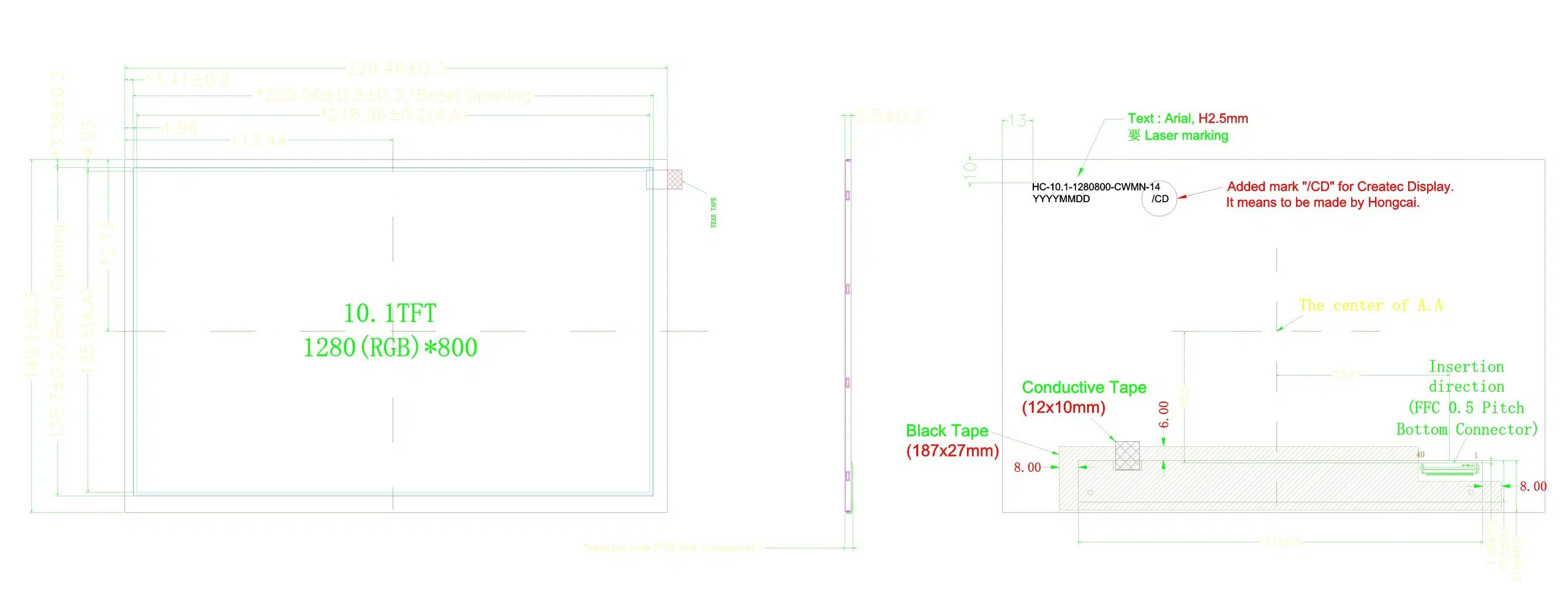

Výkres

Rozhraní

Pin č.	Symbol	Vstup / výstup	funkce	Poznámka
1	NC	-	Žádné připojení
2	VDD	P	napájení
3	VDD	P	napájení
4	NC	-	Pouze pro test INX
5	NC	-	Pouze pro test INX
6	NC	-	Pouze pro test INX
7	GND	P	Země
8	Rxin0-	I	-Vstup diferenciálních dat LVDS
9	Rxin0+	I	+LVDS diferenciální vstup dat	R0-R5, G0
10	GND	P	Země
11	Rxin1-	I	-Vstup diferenciálních dat LVDS
12	Rxin1+	I	+LVDS diferenciální vstup dat	G1~G5, B0,B1
13	GND	P	Země
14	Rxin2-	I	-Vstup diferenciálních dat LVDS	B2-B5,HS,VS,DE
15	Rxin2+	I	+LVDS diferenciální vstup dat	B2-B5,HS,VS,DE
16	GND	P	Země
17	RxCLK-	I	-Vstup diferenciálních hodin LVDS
18	RxCLK+	I	+LVDS vstup pro diferenciální hodiny	LVDS CLK
19	GND	P	Země
20	Rxin3-	I	-Vstup diferenciálních dat LVDS	R6, R7, G6, G7, B6, B7
21	Rxin3+	I	+LVDS diferenciální vstup dat	R6, R7, G6, G7, B6, B7
22	GND	P	Země
23	NC	-	Žádné připojení
24	NC	-	Žádné připojení
25	GND	P	Země
26	NC	-	Žádné připojení
27	NC	-	Žádné připojení
28	NC	-	Žádné připojení
29	AVDD	P	Napájení pro analogový obvod
30	GND	P	Země
31	VEDENÝ	P	LED katoda
32	VEDENÝ	P	LED katoda
33	NC	-	Žádné připojení
34	NC	-	Žádné připojení
35	VGL	P	Gate OFF Napětí
36	NC	-	Žádné připojení
37	NC	-	Žádné připojení
38	VGH	P	Brána ON Napětí
39	LED +	P	LED anoda
40	LED +	P	LED anoda

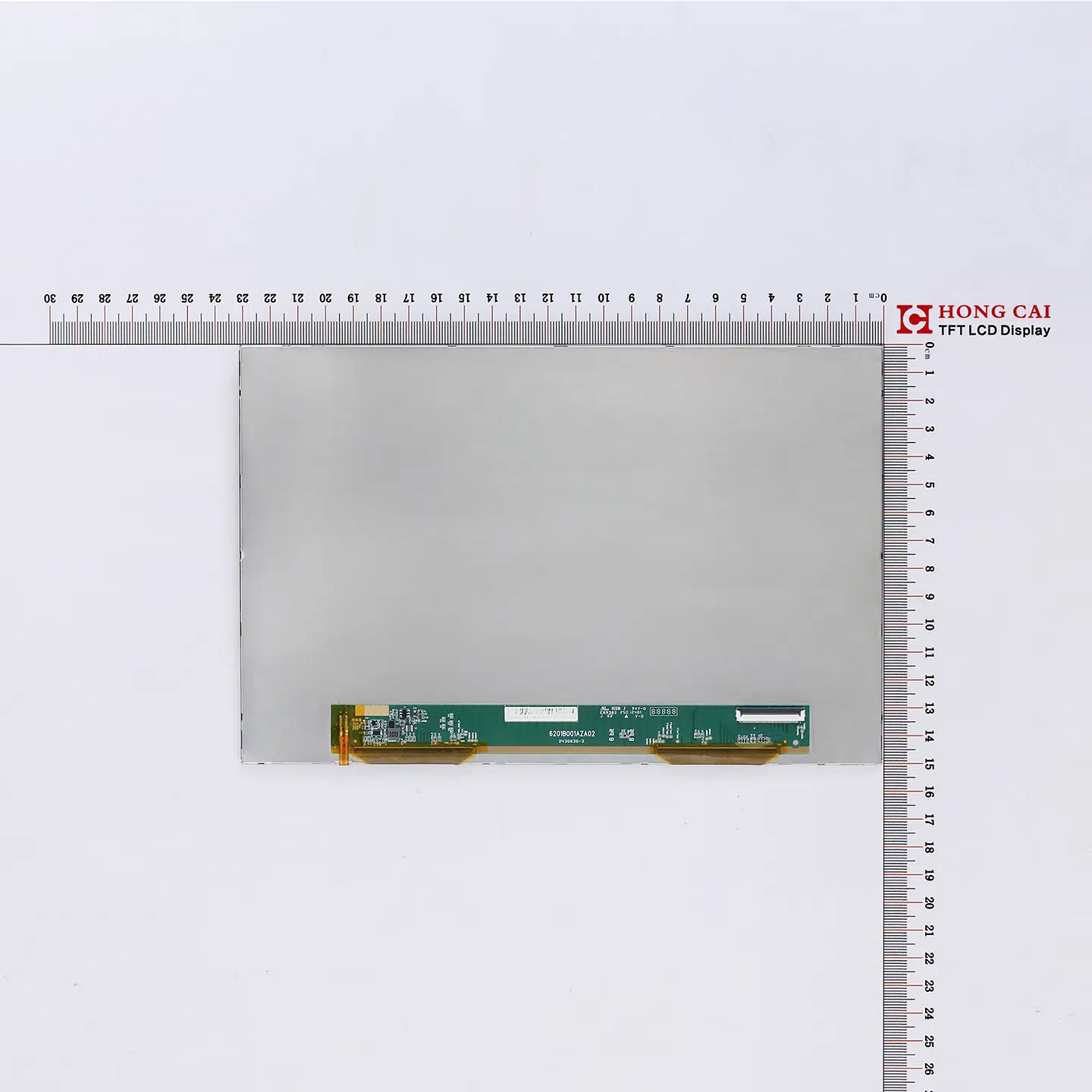

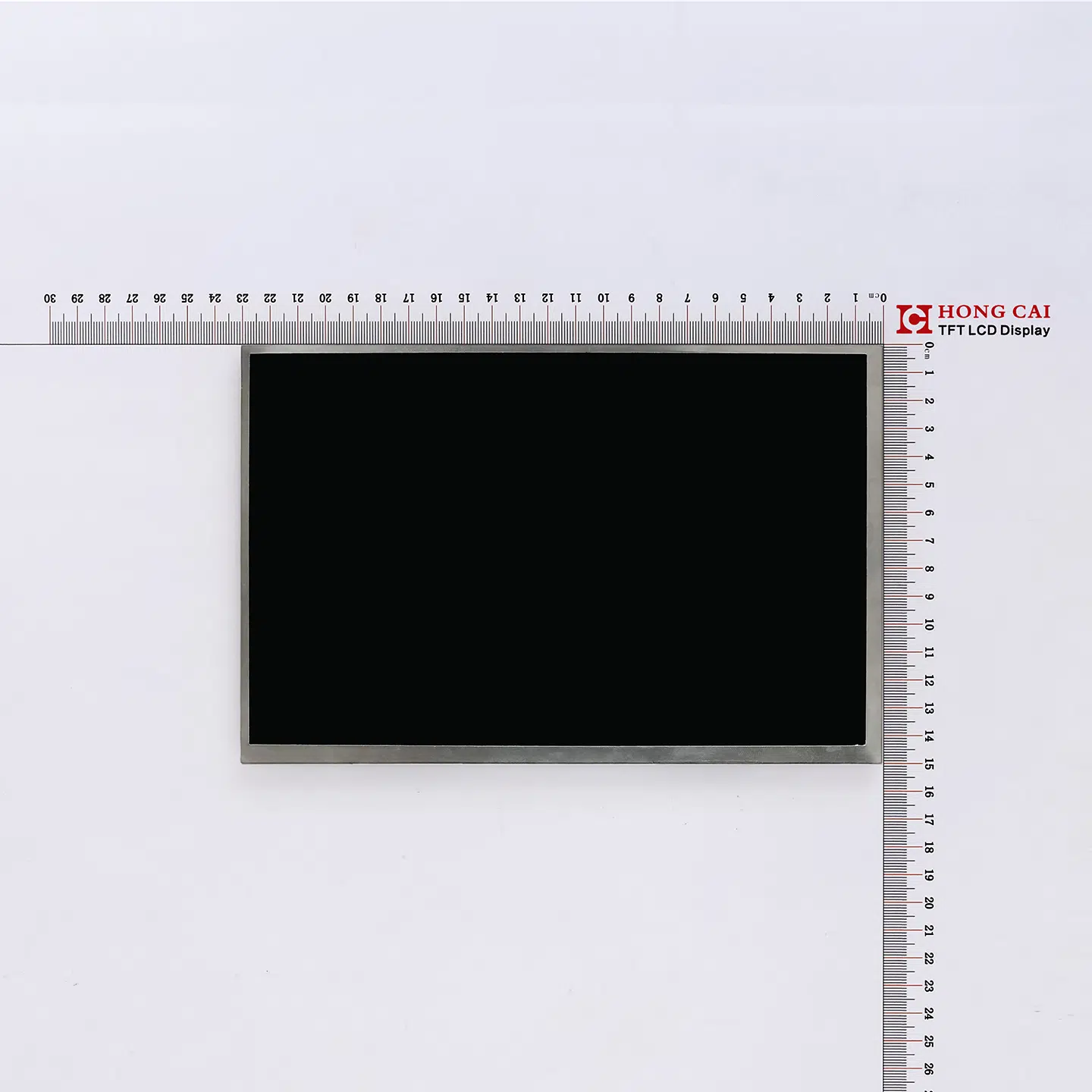

Obrázek

Nejčastější dotazy

I. Minimální objednací množství pro malé TFT displeje (polo-zakázkové)

Naše minimální objednávkové množství je poměrně flexibilní. Malé polozakázkové TFT displeje se obvykle objednávají od 100 kusů a nižší množství lze domluvit pro zkušební výrobu nebo vzorkovací projekty.

III. Za jakých okolností je technická podpora FAE podporována?

Hromadná výroba nebo velkoobjemové projektyKdyž objednávky dosáhnou určitého objemu
Fáze vývoje projektuZákazník upravuje ovladač obrazovky, napětí rozhraní nebo software
Speciální potřeby：Pokud potřebujete horizontální displej, dotykové řešení atd.

V. Jak zajišťujete bezproblémovou komunikaci?

Náš obchodní tým je obeznámen s mezinárodním obchodem a technickými specifikacemi TFT displejů. Reagujeme rychle (obvykle do 2 hodin) a před výrobou ověřujeme každý detail pomocí kompletních technických výkresů nebo fyzických fotografií a vzorků.

7. Vaše továrna může přímo zpracovávat přepravní a vývozní dokumenty.

Můžeme zařídit přepravní podmínky jako EXW, FOB a CIF a spolupracovat s vámi určeným speditérem.

Ať už se jedná o leteckou přepravu, námořní přepravu nebo expresní doručení, dokážeme zajistit rychlé a bezpečné doručení.

II. Minimální objednací množství pro středně velké TFT displeje (polo-zakázkové)

Naše minimální objednávkové množství je poměrně flexibilní. Středně velké polozakázkové TFT displeje se obvykle objednávají od 50 kusů a nižší množství lze domluvit pro zkušební výrobu nebo vzorkovací projekty.

IV. Jaké projekty lze přizpůsobit?

Touch ScreenKapacitní a rezistivní dotyková obrazovka, AG, AF, AR atd.
Jas podsvíceníSplňuje požadavky na jas přes 1000 cd/m². (Přístroj pro analýzu barev Minolta)
Průmyslové a lékařské：Potřeba splňovat specifické požadavky odvětví atd.

VI. Proč si vybrat právě vás?

Mnoho zahraničních zákazníků dává přednost agentům z důvodů, jako je komunikace, kvalita a mezinárodní logistika.

Náš tým má rozsáhlé zkušenosti a poskytuje komplexní služby – od návrhu, cenové nabídky, výroby, kontroly kvality, poprodejního servisu, celního odbavení až po mezinárodní přepravu. Získáte ceny přímo od výrobce a pohodlí servisu.

8. Které země jsou našimi hlavními klienty?

Čína, Asie, Evropa
