3.2palcový LCD displej SPI - Výrobce LCD - Shenzhen Hongcai Technology

基本参数

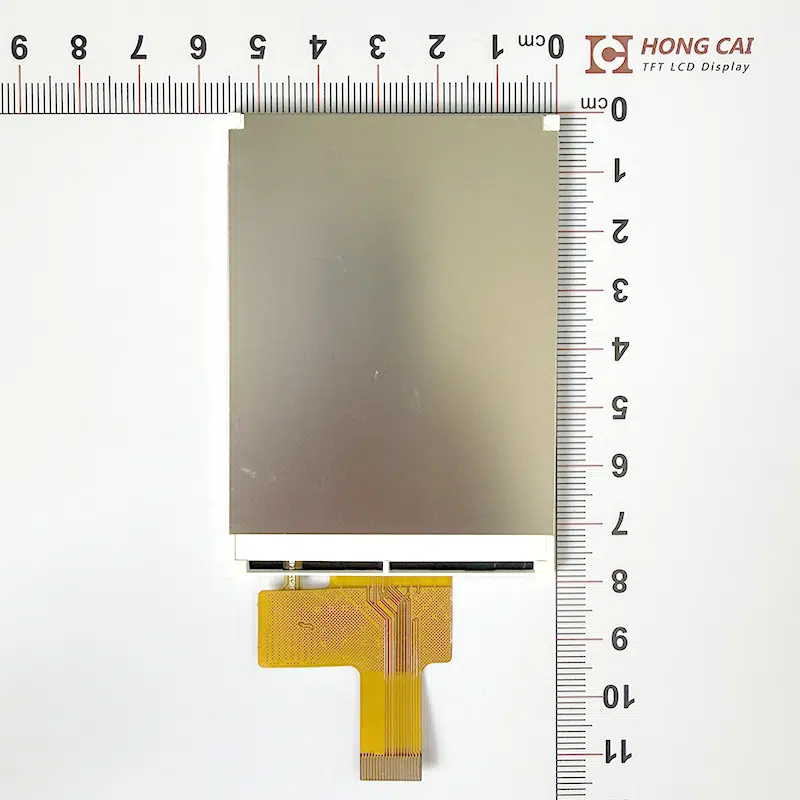

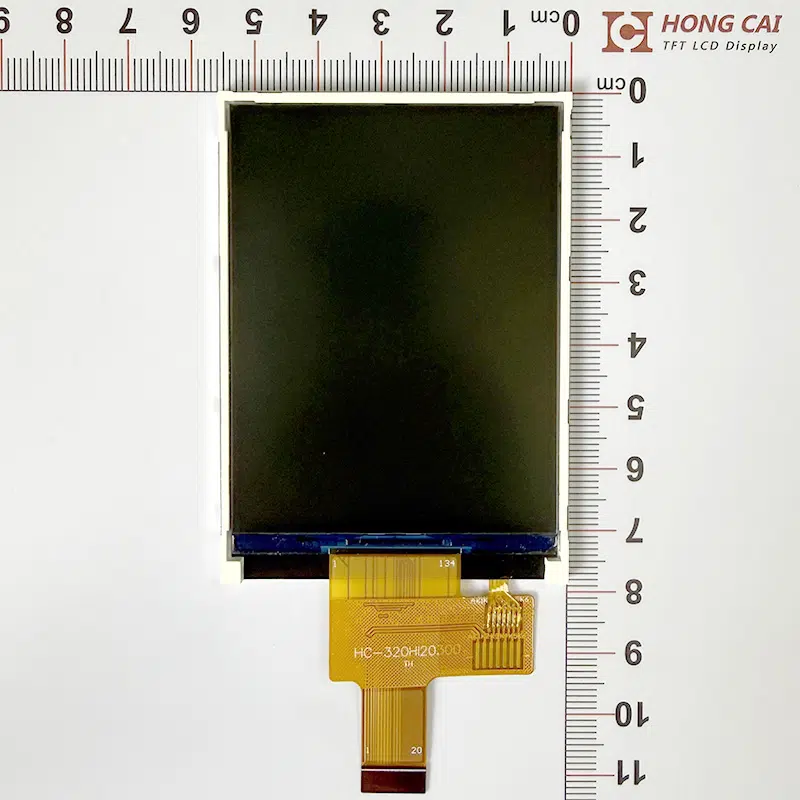

Tento 3.2palcový SPI LCD displej využívá budič ST7789 a obvod HC 320HB20300. Jeho rozlišení 240×320 poskytuje ostrý a detailní obraz. Podporuje rozhraní SPI pro pohodlný přenos dat s mikrokontrolérem. Jeho jas 320 cd/m² zajišťuje výjimečný výkon a specifikace a poskytuje vynikající zobrazovací řešení s kvalitou, která splňuje požadavky průmyslových i spotřebitelských výrobních procesů.

Položka	Obsah	Jednotka
Velikost	3.2	palec
Rozměr LCM	55.04 (W) * 77.20 (V) * 2.5 (T)	mm
Aktivní oblast LCD	48.60 × 64.80	mm
Počet Bodů	240 * RGB * 320	pixel
Typ LCD	a-Si TFT
Prohlížení směru	12 hodin
Driver IC	ST7789V
Typ rozhraní	4 SPI
Provozní teplota	-20 ℃ ~ 70 ℃
Okolní teplota při uskladnění	-30 ℃ ~ 80 ℃

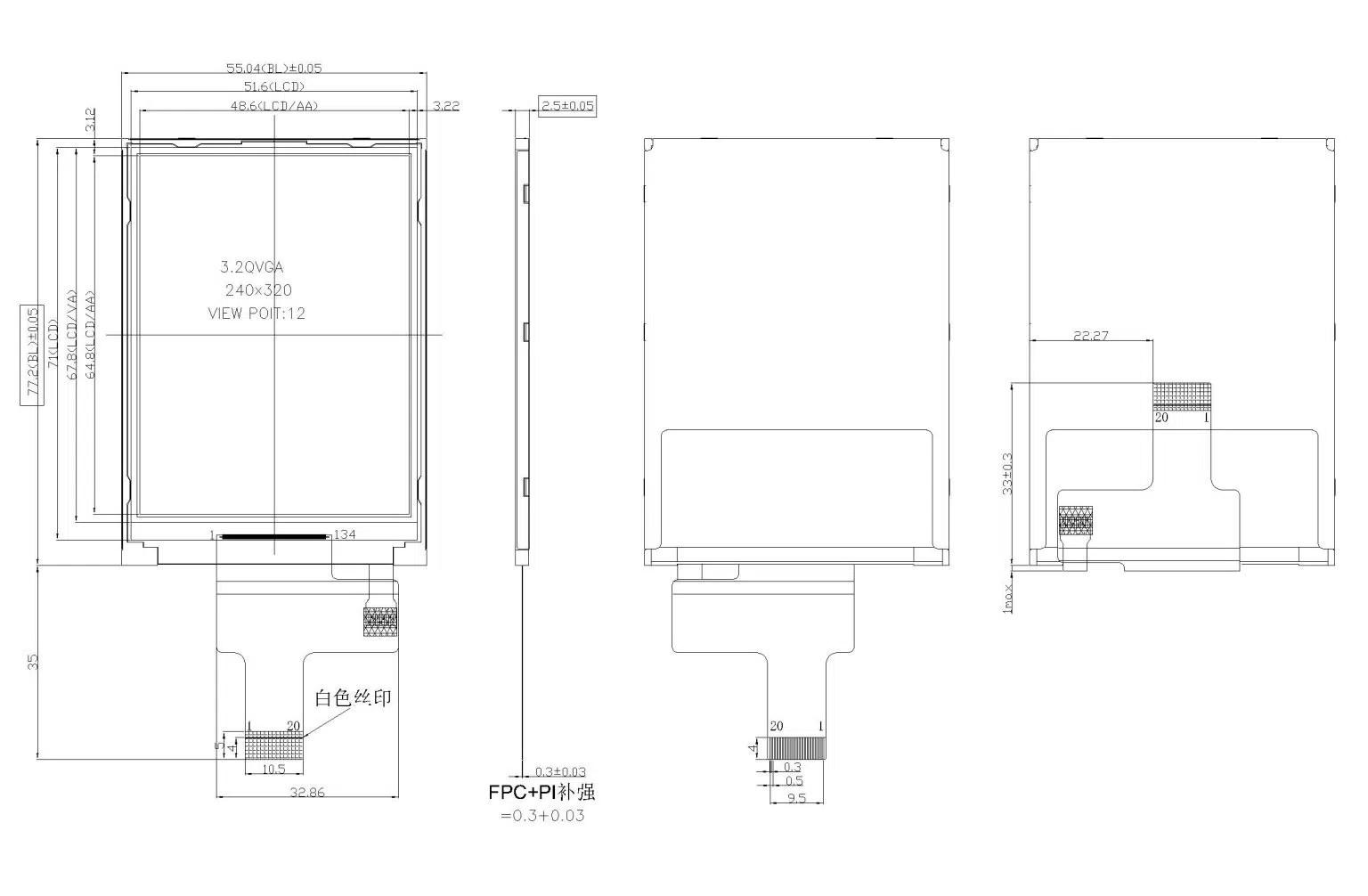

výkres

接口

NO.	Symbol	Popis
1	LEDK	KATODA PODSVĚTLENÍ
2	LEDA	ANODA PODSVĚTLENÍ
3	GND	Země
4	RESET	Reset pin
5	SDA	Sériové zadávání dat
6	SCL	Sériové hodiny
7	RS	Výběr cílového registru.
8	CS	Výběr čipu
9	TE	Značka rámu.
10	GND	Země
11	IOVCC	NAPÁJENÍ VSTUPŮ/VÝSTUPŮ
12	VCC	POWER SUPPLY
13	GND	Země
14	GND	Země
15	GND	Země
16	GND	Země
17	NC	NC
18	NC	NC
19	NC	NC
20	NC	NC
