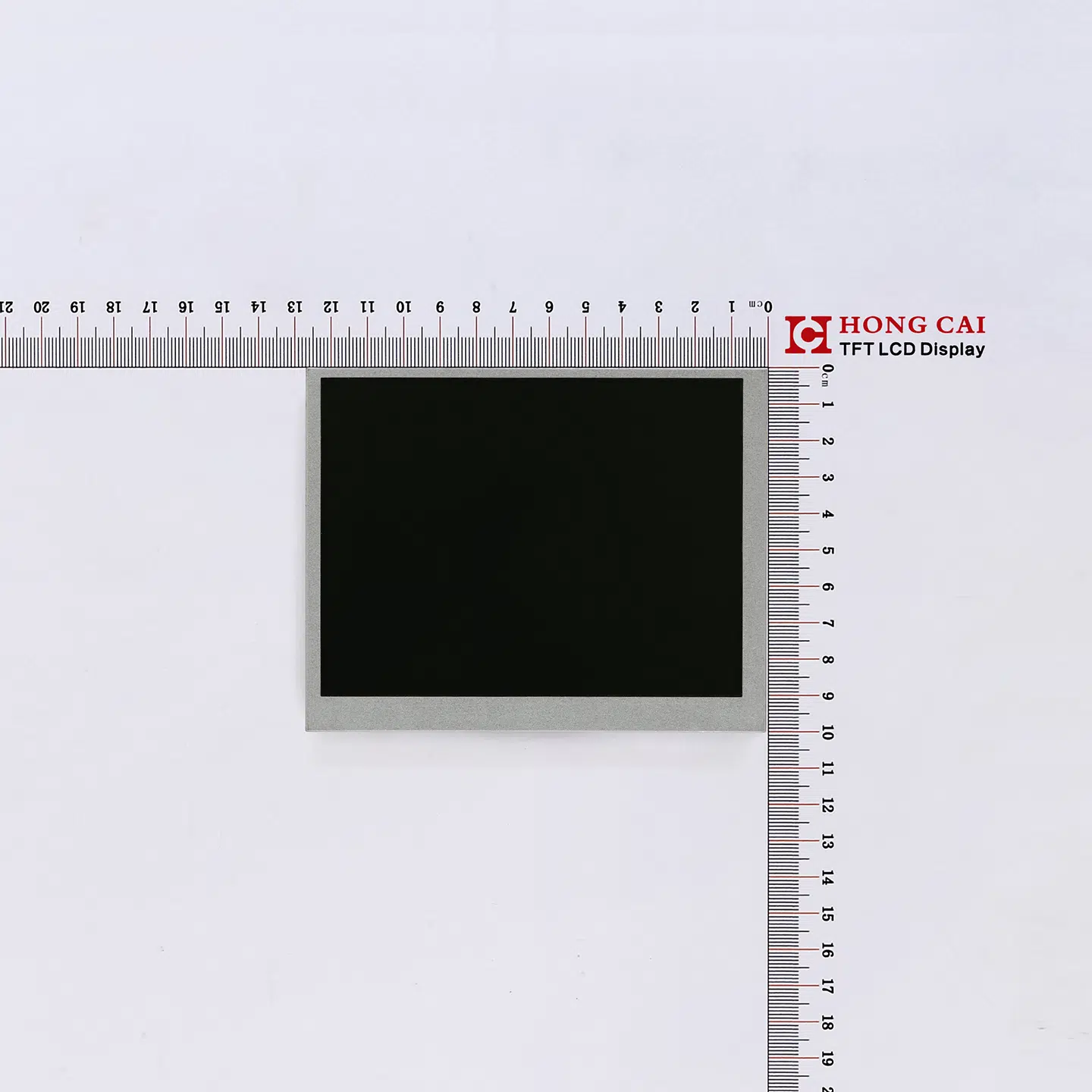

5.6-tommer LCD-skærm AT056TN53

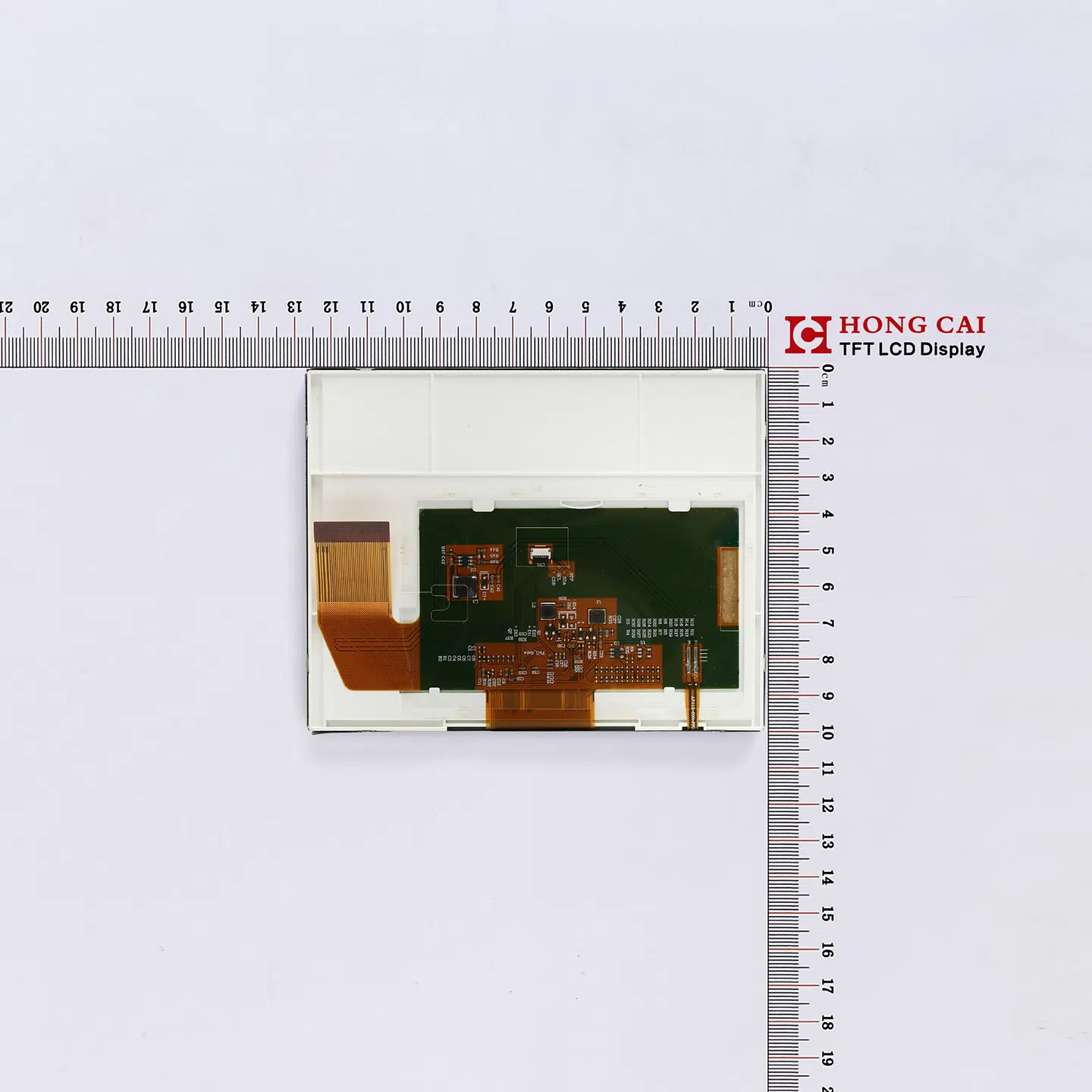

5.6-tommer LCD-skærm AT056TN53 - Billede 2

     Innolux TFT LCD 5.6″



  • Størrelse: 5.6 tommer
  • Opløsning: 640 × (RGB) × 480 punkter
  • Betragtningsvinkel: ALLE
  • Interface type: Digital
  • Berøringstilstand: Kapacitiv berøringsskærm CTP
  • Baggrundsbelysningens lysstyrke: 380 cd/m²
  • Dimensioner: 126.5(B) × 100(H) × 5.7(D) mm
获取报价
Online forespørgsel

Søg LCD-skærm

基本参数

AT056TN53 Innolux 5.6-tommer TFT LCD-skærm, opløsning 640×480, mat overflade, liggende tilstand, hvid LED-baggrundsbelysning, op/ned og venstre/højre-flipskærm, original helt ny LCD-skærm fra Innolux, A-gauge LCD-skærm.

Nej.VareSpecificationBemærkning
1LCD-størrelse5.6 tommer (diagonal)
2Driver elementa-Si TFT aktiv matrix
3Løsning640 × (RGB) × 480
4VisningstilstandNormalt hvid, transmissiv
5Punkthøjde0.0588 (B) × 0.1764 (H) mm
6Aktivt område112.896 (B) × 84.672 (H) mm
7Modul størrelse126.5(B) × 100(H) × 5.7(D) mmNoter 1
8OverfladebehandlingAnti genskin
9FarveordningRGB-stribe
10grænsefladeDigital
11Baggrundsbelysning Strømforbrug1.90 W (Typ.)Noter 2
12Panel Strømforbrug0.66 W(Typ.)Noter 3
13Vægt83.1 g (Typ.)

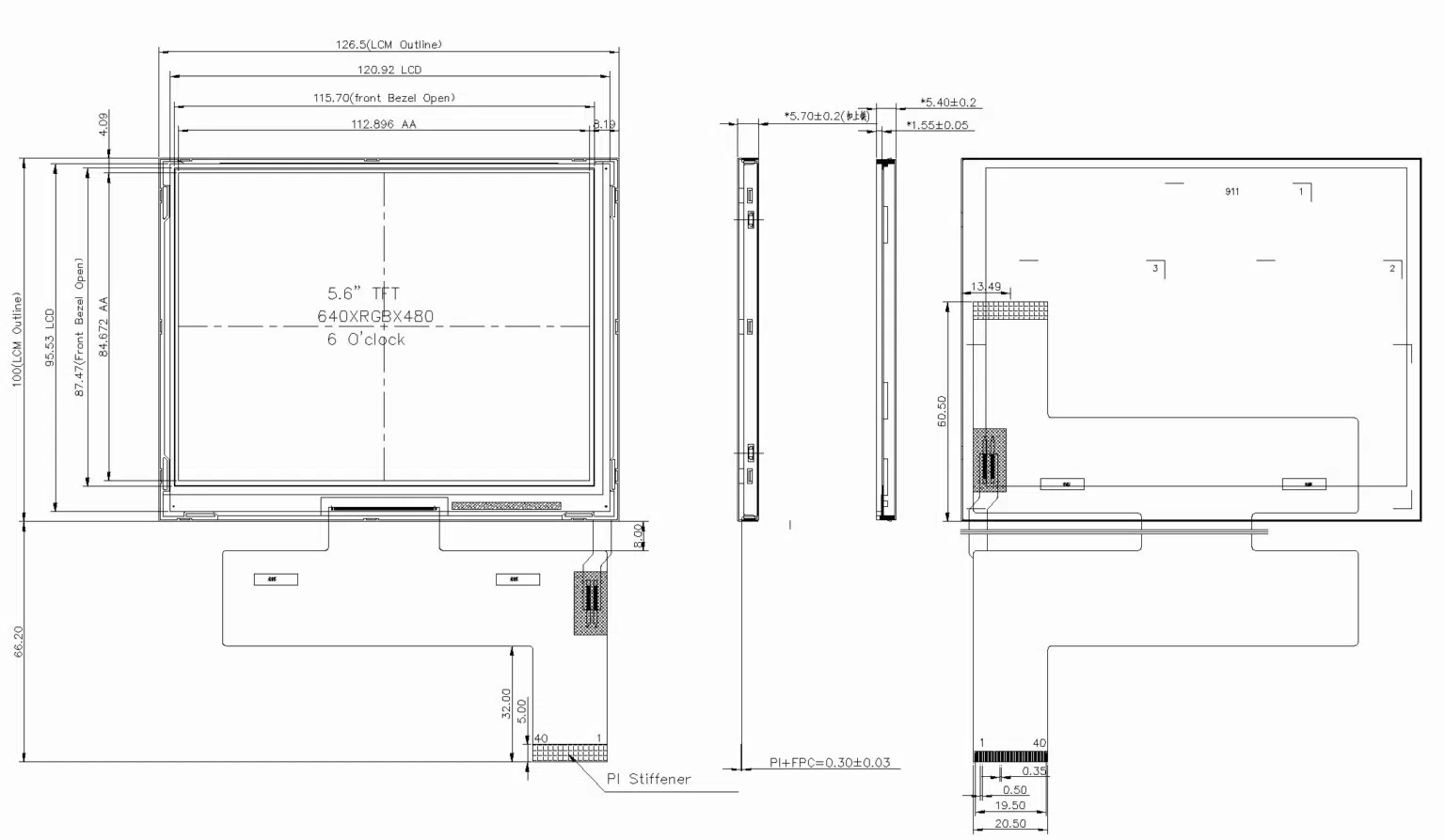

tegning

接口

Pin nr.SymbolI / OFunktionBemærkning
1VLEDPStrømspænding til LED-kredsløb
2VLEDPStrømspænding til LED-kredsløb
3ADJIJuster LED-lysstyrken med PWM PulseNote1,2
4GLEDPJord til LED-kredsløb
5GLEDPJord til LED-kredsløb
6VCCPStrømspænding til digitalt kredsløb
7VCCPStrømspænding til digitalt kredsløb
8MODEIDE eller HV mode kontrolNoter 3
9DEIData aktiver
10VSIVsync-signalindgang
11HSIHsync signal indgang
12GNDPStrøm jord
13B5IBlå datainput (MSB)
14B4IBlå datainput
15B3IBlå datainput
16GNDPStrøm jord
17B2IBlå datainput
18B1IBlå datainput
19B0IBlå datainput (LSB)
20GNDPStrøm jord
21G5IGrøn datainput (MSB)
22G4IGrøn datainput
23G3IGrøn datainput
24GNDPStrøm jord
25G2IGrøn datainput
26G1IGrøn datainput
27G0IGrøn datainput (LSB)
28GNDPStrøm jord
29R5IRød datainput (MSB)
30R4IRød datainput
31R3IRød datainput
32GNDPStrøm jord
33R2IRød datainput
34R1IRød datainput
35R0IRød datainput (LSB)
36GNDPStrøm jord
37DCLKIPrikket ur
38GNDPStrøm jord
39L / RIVælg venstre mod højre scanningsretningNote4,5
40U/DIVælg op eller ned scanningsretningNote4,5


Ofte stillede spørgsmål

Vores MOQ er ret fleksibel. Små semi-specialdesignede TFT-skærme bestilles generelt fra 100 stk., og mindre mængder kan forhandles til prøveproduktion eller prøveudtagningsprojekter.

  • Masseproduktion eller store projekterNår ordrer når et vist omfang

  • ProjektudviklingsfaseKunden tilpasser skærmdriveren, grænsefladespændingen eller softwaren

  • Særlige behovHvis du har brug for vandret skærmvisning, berøringsskærm osv.

Vores salgsteam er bekendt med international handel og de tekniske specifikationer for TFT-skærme. Vi reagerer hurtigt (normalt inden for 2 timer) og bekræfter alle detaljer ved hjælp af komplette tekniske tegninger eller fysiske fotos og prøver før produktion.

Vi kan arrangere forsendelsesbetingelser som EXW, FOB og CIF og samarbejde med din udpegede speditør.

Uanset om det er luftfragt, søfragt eller ekspreslevering, kan vi sikre hurtig og sikker levering.

Vores MOQ er ret fleksibel. Mellemstore semi-custom TFT-skærme bestilles generelt fra 50 stk., og mindre mængder kan forhandles til prøveproduktion eller prøveudtagningsprojekter.

  • berøringsskærmKapacitiv og resistiv berøringsskærm, AG, AF, AR osv.

  • Baggrundsbelysningens lysstyrkeDen kan opfylde krav på over 1000 cd/m². (Minolta farveanalyseinstrument)

  • Industriel og medicinskSkal opfylde specifikke branchekrav osv.

Mange udenlandske kunder foretrækker at bruge agenter på grund af overvejelser som kommunikation, kvalitet og international logistik.

Vores team har omfattende erfaring og tilbyder en one-stop-service – fra design, tilbudsgivning, produktion, kvalitetskontrol, eftersalgsservice, toldbehandling til international forsendelse. Du får priser direkte fra fabrikken og bekvemmeligheden ved service.

Kina, Asien, Europa

LCD-katalog

Standardstørrelse
Rundt display
Bar display
Mellem og stor størrelse

A. Ekstern struktur, baggrundsbelysning og grænseflade-FPC.
B. Lysstyrke 1000cd/m², grænsefladetype, FPCA kan ændres.
C. Kunder kræver tilpasset grænsefladekonvertering mellem RGB, SPI, MCU, LVDS og MIPI.

Baggrundsbelysningsteknologi med høj lysstyrke (≥1000nits), stadig tydeligt synlig under sollys.

A. Betragtningsvinklerne fra top til bund, venstre til højre er alle 60 grader.
B. IPS fuld betragtningsvinkel med en betragtningsvinkel på 89 grader øverst, nederst, til venstre og til højre.

A. Kapacitiv berøringsskærm, AR (antirefleks), AG (antirefleks), AF (fingeraftryksbeskyttelse), TDM-skærm berøringsskærm OCA optisk integrationsbinding.

B. Fire- eller femtråds resistiv berøringsskærm, blank/mat finish kan tilpasses.
