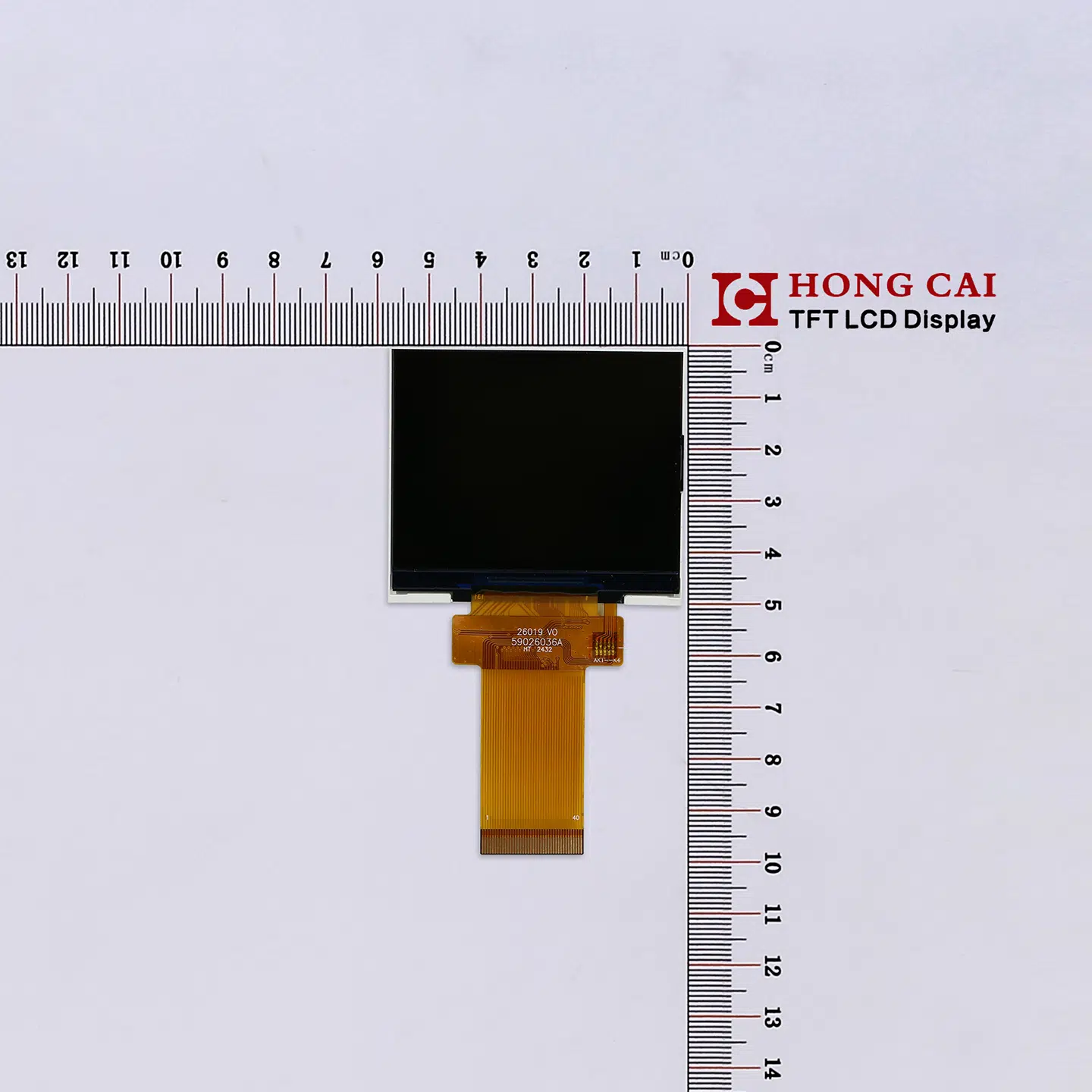

320x240 LCD-skærm (liggende)

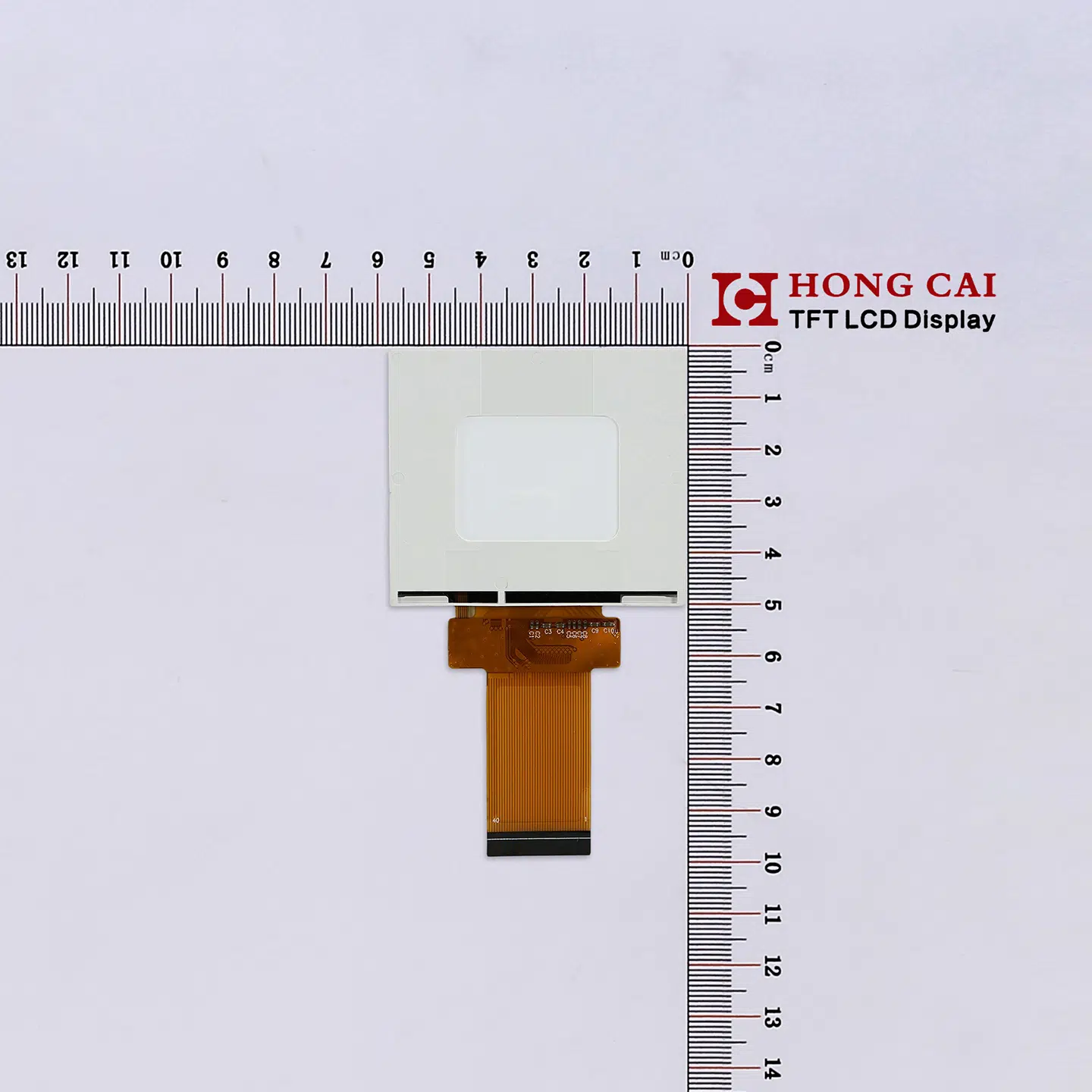

320x240 LCD-skærm (liggende) - Billede 2

     2.6-tommer LCD-skærm i liggende format



  • 尺寸：2.6
  • Opløsning: 320×240 punkter
  • Betragtningsvinkel: Klokken 12
  • Interface type: MCU
  • Driver chip: ILI 9342C
  • Berøringstilstand: RTP
  • Baggrundsbelysningens lysstyrke: 320 cd/m²
  • Dimensioner: 57.6* 50.50 *3.0mm
获取报价
Online forespørgsel

Søg LCD-skærm

基本参数

LCD-skærmen er en 2.6-tommer vandret TFT LCD-farveskærm med en opløsning på 320x240 pixels. Den bruger ILI9342C driver-IC'en. Denne produktopgradering kan erstatte den originale 2.31-tommer skærm med de samme skærmspecifikationer og kræver kun en strukturel opdatering. Den bruger EWV ultrabrede betragtningsvinkler for at give fin klarhed, fremragende farvegengivelse og høj kontrast for bedre billedkonsistens.

VareIndholdEnhed
Størrelse2.6inch
LCM Dimension57.6（W）* 50.05（H）*3.0(T)mm
LCD Active Area52.80 * 39.60mm
Antal prikker320 * RGB * 240pixel
LCD-typea-Si TFT
Visning af retningklokken 12
Driver ICILI9342C
GrænsefladetypeMCU 16BIT
Driftstemperatur-20 ℃ ~ 70 ℃
Opbevaringstemperatur-30 ℃ ~ 80 ℃
Baggrundsbelysningstype4 LED'er

tegning

接口

NO.SymbolBeskrivelse
1LEDABAGGRUNDSLYS ANODE
2-5LEDK1-5BAGGRUNDSLYS KATODE
6GNDGround
7RESETNulstil pin
8-23DB15-DB0Data bus
24NC1NC1
25RDLæs signal
26WRSkriv signal
27RSData-/kommandoregisteradresse.
28CSChip aktivering
29IOVCCI/O STRØMFORSYNING
30VCCSTRØMFORSYNING
31NC2NC2
32GND2Jord 2
33NC3NC3
34NC4NC4
35NC5NC5
36NC6NC6
37NC7NC7
38NC8NC8
39NC9NC9
40NC10NC10
