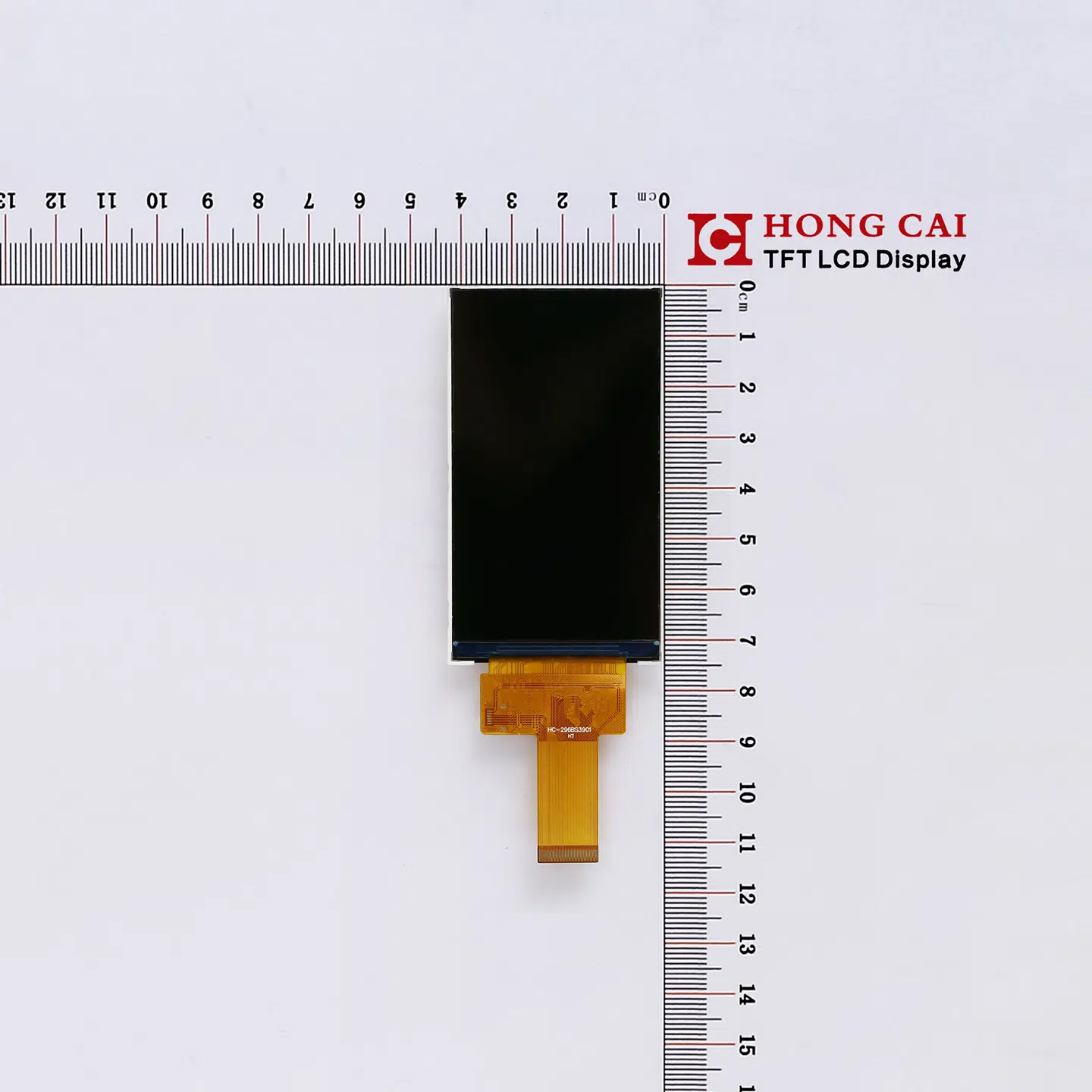

3 Zoll LCD-Display

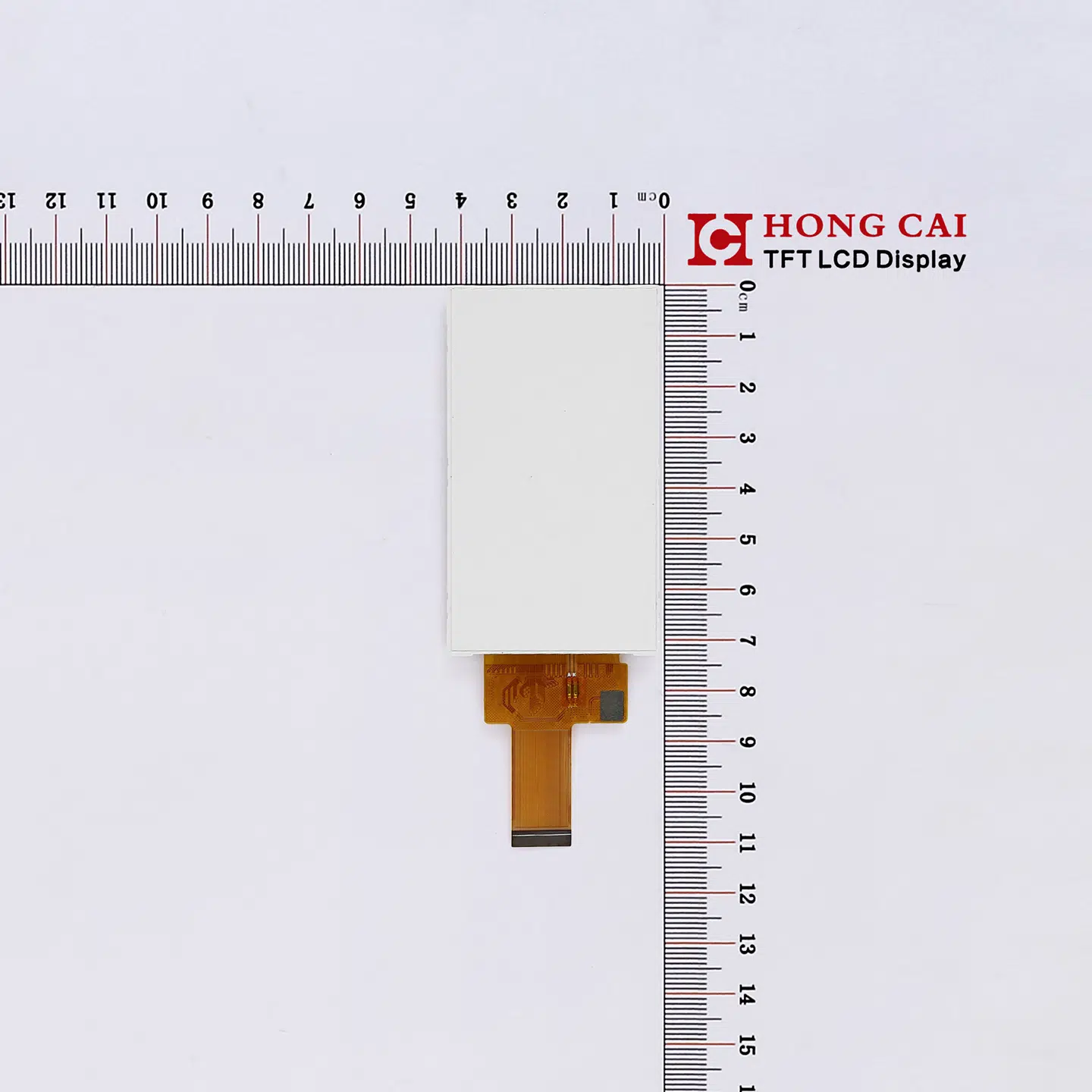

3-Zoll-LCD-Display – Abbildung 2

   RGB-LCD-Bildschirm



  • Anzahl: 2.96
  • Auflösung: 360*RGB*640
  • Betrachtungswinkel: ALLE
  • Schnittstellentyp: RGB
  • Treiberchip: ST7701SN
  • Touch-Methode: CTP
  • Helligkeit der Hintergrundbeleuchtung: 350 cd/m²
  • Abmessungen: 74.70 (B) * 42.070 (H) * 2.05 (T)
Ein Angebot bekommen
Online-Anfrage

LCD-Bildschirm suchen

基本参数

Dieses 3-Zoll-HD-LCD-Display bietet eine Auflösung von 360 x 640 Pixeln und verwendet den Treiber-IC ST7701SN. Es bietet eine Helligkeit von bis zu 380 cd/m², volle IPS-Betrachtungswinkel und hochauflösende, detailreiche Bilder. Die Datenübertragung über die RGB-Schnittstelle und der geringe Stromverbrauch sorgen für einen effizienten und stabilen Betrieb des Displays. Es erfüllt sowohl die Anforderungen industrieller als auch privater Produktionsverfahren und bietet gleichbleibende Qualität.





ArtikelInhalteEinheit
Größe2.96Zoll
LCM-Dimension74.70 (B) * 42.070 (H) * 2.05 (T)mm
Aktiver LCD-Bereich65.28 * 36.72mm
Anzahl der Punkte360 * RGB * 640Pixel
LCD Typa-Si-TFT
BlickrichtungALLER
Treiber-ICST7701SN
Schnittstellen TypRGB 16BIT
Umgebungstemperaturbereich-20 ℃ ~ 70 ℃
Temperatur-30 ℃ ~ 80 ℃
Hintergrundbeleuchtung Typ6 LEDs

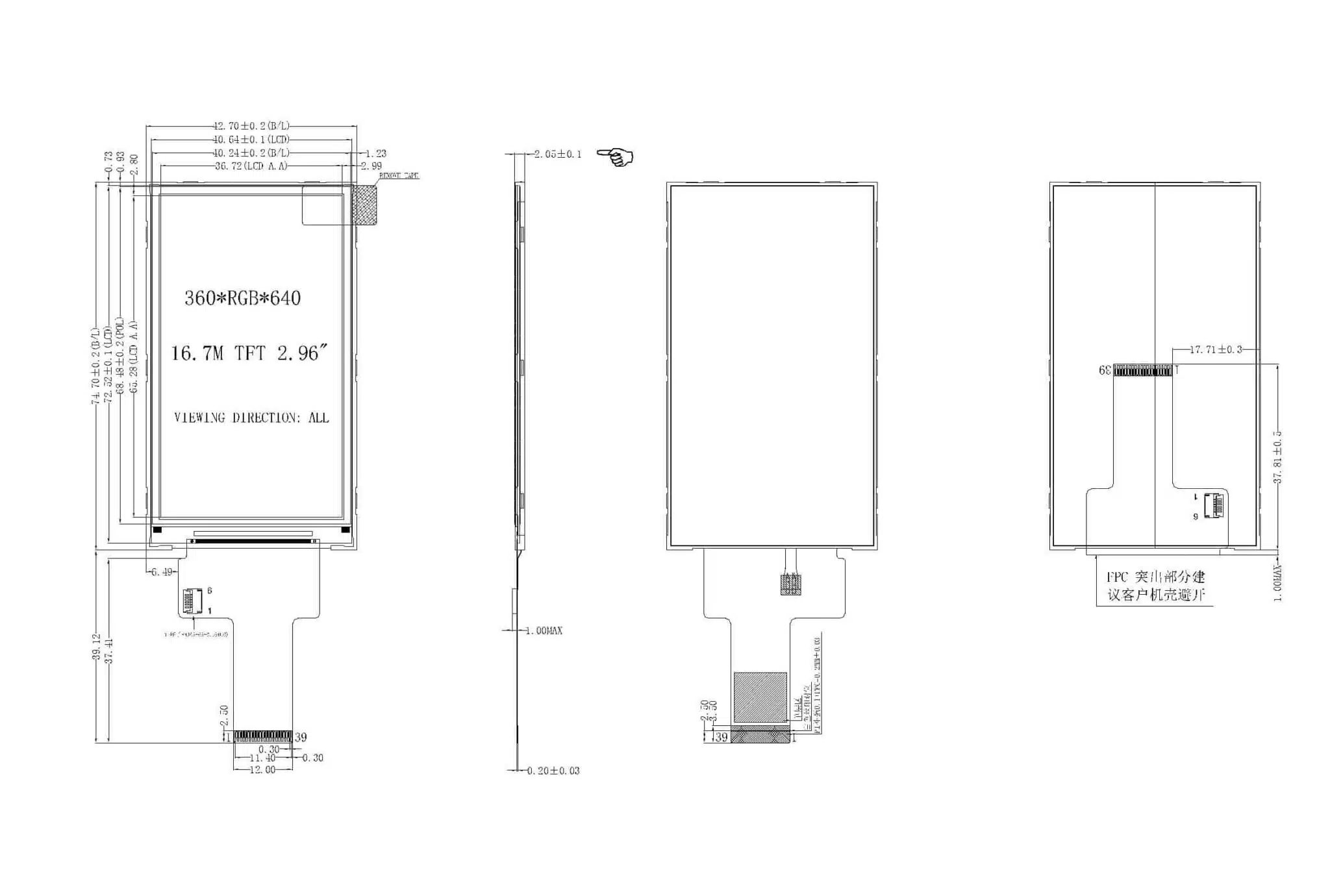

Zeichnung

Schnittstelle

NO. SymbolBeschreibung
1GIBTHINTERGRUNDBELEUCHTUNGSANODE
2LEDKHINTERGRUNDBELEUCHTUNG KATHODE
3VCC3.3VNETZTEILE
4CTP-RSTTP Reset-Pin für
5CTP-INTTP Kommunikationsunterbrechung für
6 bis 13GNDBoden
14VSYNCRahmensynchronisationssignal
15HSYNCZeilensynchronisationssignal
16DOTCLKDot Clock Signa
17DEDatenfreigabesignal
18 bis 22R0-R4Datenbus
23 bis 28G0-G5Datenbus
29 bis 33B0-B4Datenbus
34RESETPin zurücksetzen
35CSChipauswahl
36LCD-SCL/CTP-SCLLCD/CTP SPI-Takt
37LCD-SDA/CTP-SDALCD/CTP SPI-Dateneingang
38GNDBoden
39VCCNETZTEILE


FAQ

Unsere Mindestbestellmenge ist recht flexibel. Kleinere, halbkundenspezifische TFT-Displays werden in der Regel ab 100 Stück bestellt, und für Testproduktionen oder Musterprojekte können auch geringere Mengen vereinbart werden.

  • Massenproduktion oder GroßvolumenprojekteWenn die Bestellungen eine bestimmte Größenordnung erreichen

  • Projektentwicklungsphase：Der Kunde passt den Bildschirmtreiber, die Schnittstellenspannung oder die Software an

  • Besondere Bedürfnisse：Wenn Sie eine horizontale Bildschirmanzeige, Touch-Lösung usw. benötigen.

Unser Vertriebsteam ist mit dem internationalen Handel und den technischen Spezifikationen von TFT-Displays bestens vertraut. Wir reagieren schnell (in der Regel innerhalb von 2 Stunden) und bestätigen jedes Detail anhand vollständiger technischer Zeichnungen oder physischer Fotos und Muster vor Produktionsbeginn.

Wir können Lieferbedingungen wie EXW, FOB und CIF aushandeln und mit Ihrem beauftragten Spediteur zusammenarbeiten.

Ob Luftfracht, Seefracht oder Expressversand – wir garantieren eine schnelle und sichere Lieferung.

Unsere Mindestbestellmenge ist recht flexibel. Mittelgroße, halbkundenspezifische TFT-Displays werden in der Regel ab 50 Stück bestellt, und kleinere Mengen können für Testproduktionen oder Musterprojekte verhandelt werden.

  • Touchscreen: Kapazitiver und resistiver Touchscreen, AG, AF, AR usw.

  • Helligkeit der HintergrundbeleuchtungEs erfüllt Anforderungen von über 1000 cd/m². (Minolta Farbanalysegerät)

  • Industrie und Medizin：Muss bestimmte Branchenanforderungen usw. erfüllen.

Viele ausländische Kunden bevorzugen die Zusammenarbeit mit Agenten aufgrund von Faktoren wie Kommunikation, Qualität und internationaler Logistik.

Unser Team verfügt über langjährige Erfahrung und bietet Ihnen einen Komplettservice – von der Konzeption über Angebotserstellung, Produktion, Qualitätskontrolle und Kundendienst bis hin zu Zollabfertigung und internationalem Versand. Sie profitieren von Preisen direkt ab Werk und unserem komfortablen Service.

China, Asien, Europa

LCD-Katalog

Standardgröße
Rundes Display
Balkenanzeige
Mittlere und große Größe

A. Äußere Struktur, Hintergrundbeleuchtung und Schnittstellen-FPC.
B. Helligkeit 1000cd/m², Schnittstellentyp, FPCA kann modifiziert werden.
C. Kunden benötigen eine angepasste Schnittstellenkonvertierung zwischen RGB, SPI, MCU, LVDS und MIPI.

Hintergrundbeleuchtungstechnologie mit hoher Helligkeit (≥1000 Nits), auch bei Sonnenlicht noch gut sichtbar.

A. Die Blickwinkel von oben nach unten und von links nach rechts betragen jeweils 60 Grad.
B. IPS-Display mit vollem Betrachtungswinkel von 89 Grad nach oben, unten, links und rechts.

A. Kapazitiver Touchscreen, AR (entspiegelt), AG (entspiegelt), AF (fingerabdruckabweisend), TDM-Display-Touchscreen OCA optische Integrationsverklebung.

B. Resistiver Touchscreen mit vier oder fünf Drähten, Oberfläche glänzend/matt anpassbar.
