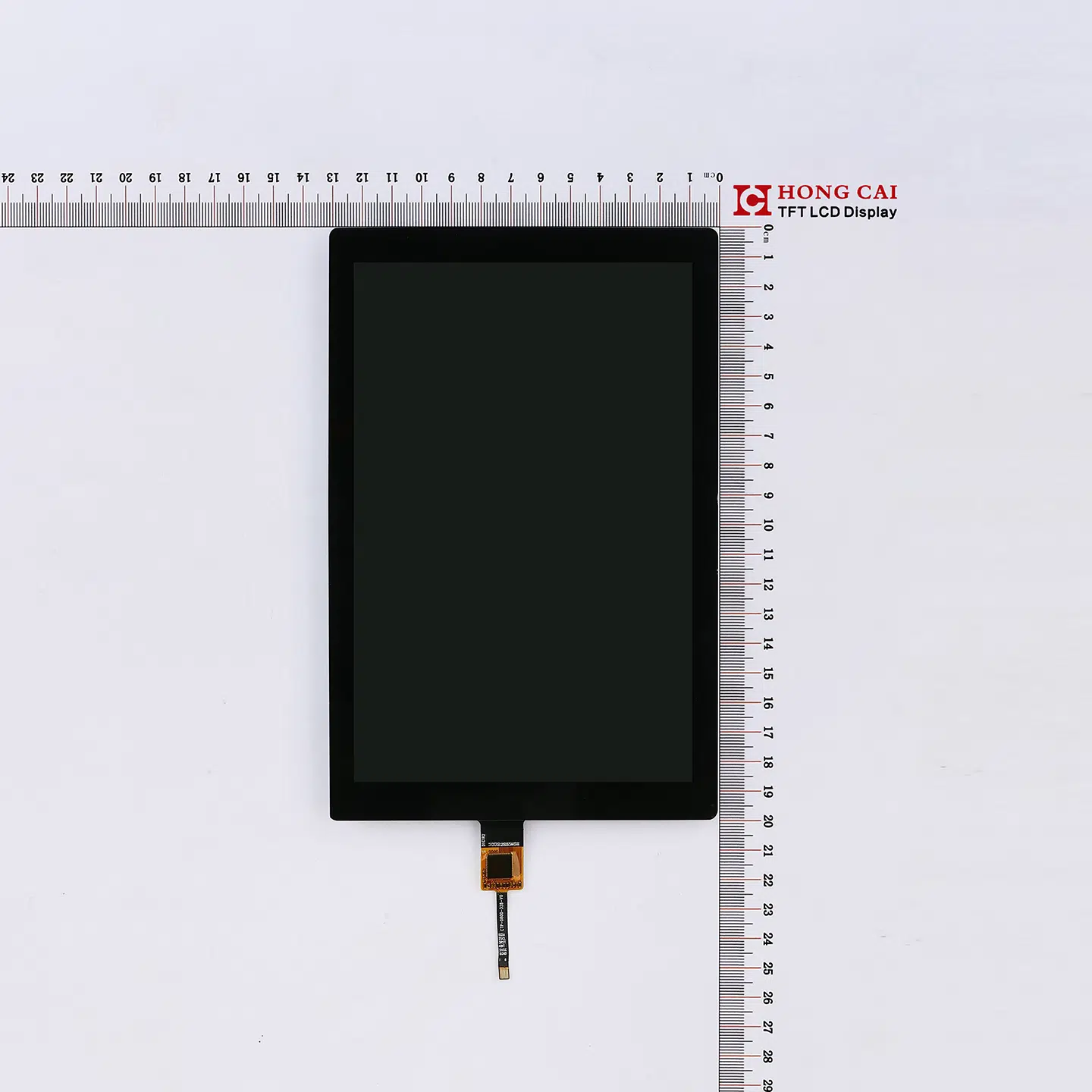

Écran LCD de 8 pouces avec écran tactile capacitif

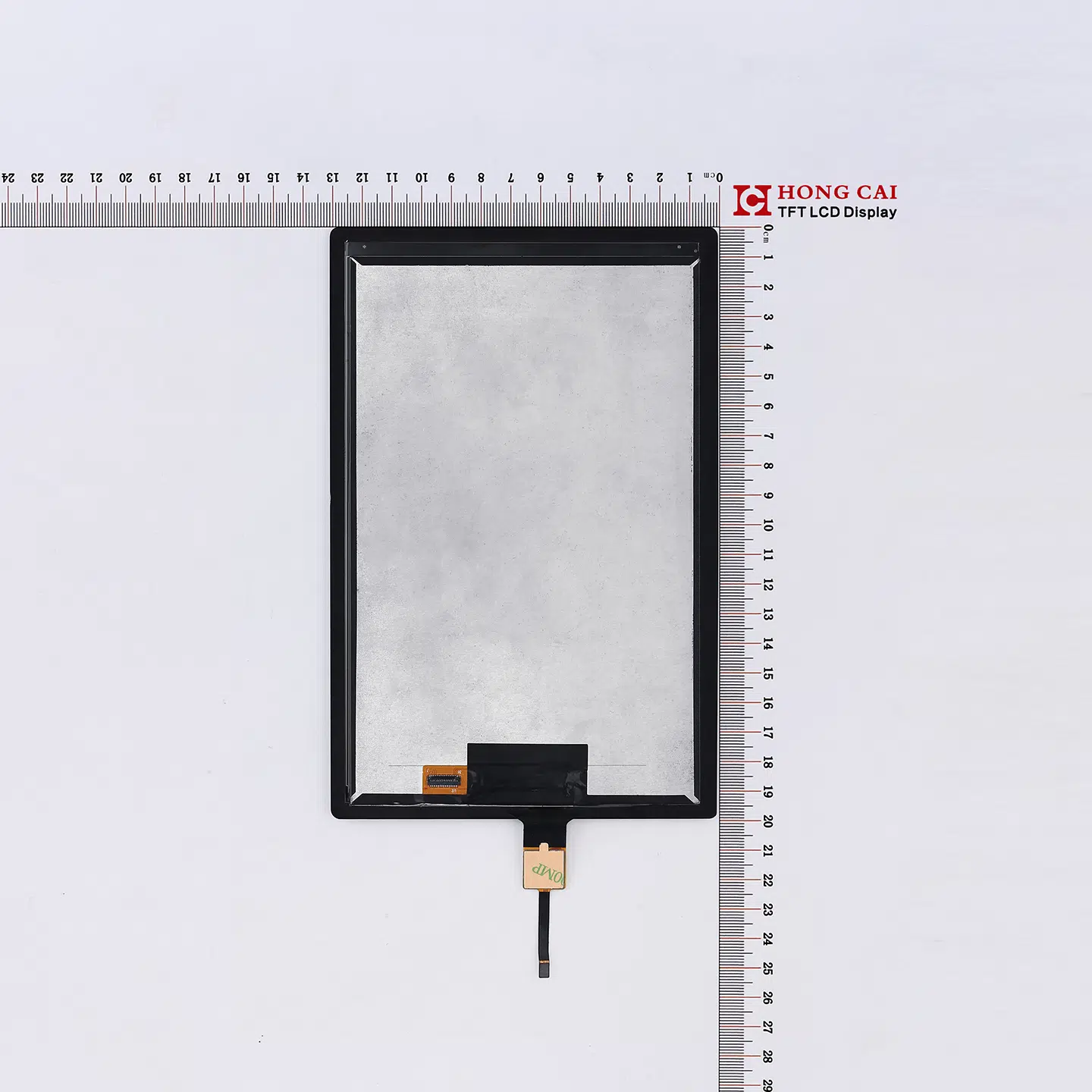

Écran tactile capacitif LCD de 8 pouces - Image 2

     Écran LCD MIPI TFT 8 pouces



  • Durée : 8
  • Résolution : 800 * RVB * 1280 pixels
  • Angle de vision : IPS
  • Type d'interface : MIPI 2 ou 4 voies
  • Puce de pilote : JD9365DA
  • Méthode tactile : CTP
  • Luminosité du rétroéclairage : 390 cd/m²
  • Dimensions : 114.60 (L) * 184.10 (H) * 2.60 (É) mm
Obtenir un Devis
Demande en ligne

Écran LCD de recherche

Paramètres de Base

L'écran LCD IPS 8 pouces à vision panoramique offre une résolution de 800 x 1280 pixels, un circuit intégré de pilotage JD9365 et une interface MIPI, compatible avec les modes 2 ou 4 canaux. Il est doté d'une interface universelle standard à 31 broches et est disponible en versions LVDS standard et personnalisée. Cet écran LCD IPS haute définition et haute luminosité est associé à un écran tactile capacitif utilisant le circuit intégré tactile GT911.

La même taille a une interface LVDS.


ProduitTable des matièresUnité
Taille8pouce
Dimension LCM114.60 (L) * 184.10 (H) * 2.60 (É) mmmm
Zone active de l'écran LCD107.64 * 172.22mm
Nombre de points800 * RVB * 1280designs
Type d'écran LCDa-Si TFT
Direction d'observationIPS
IC DriverJD9365DA
Type d'interfaceMIPI 2 ou 4 voies
CTPG + G
CI CTPGT911

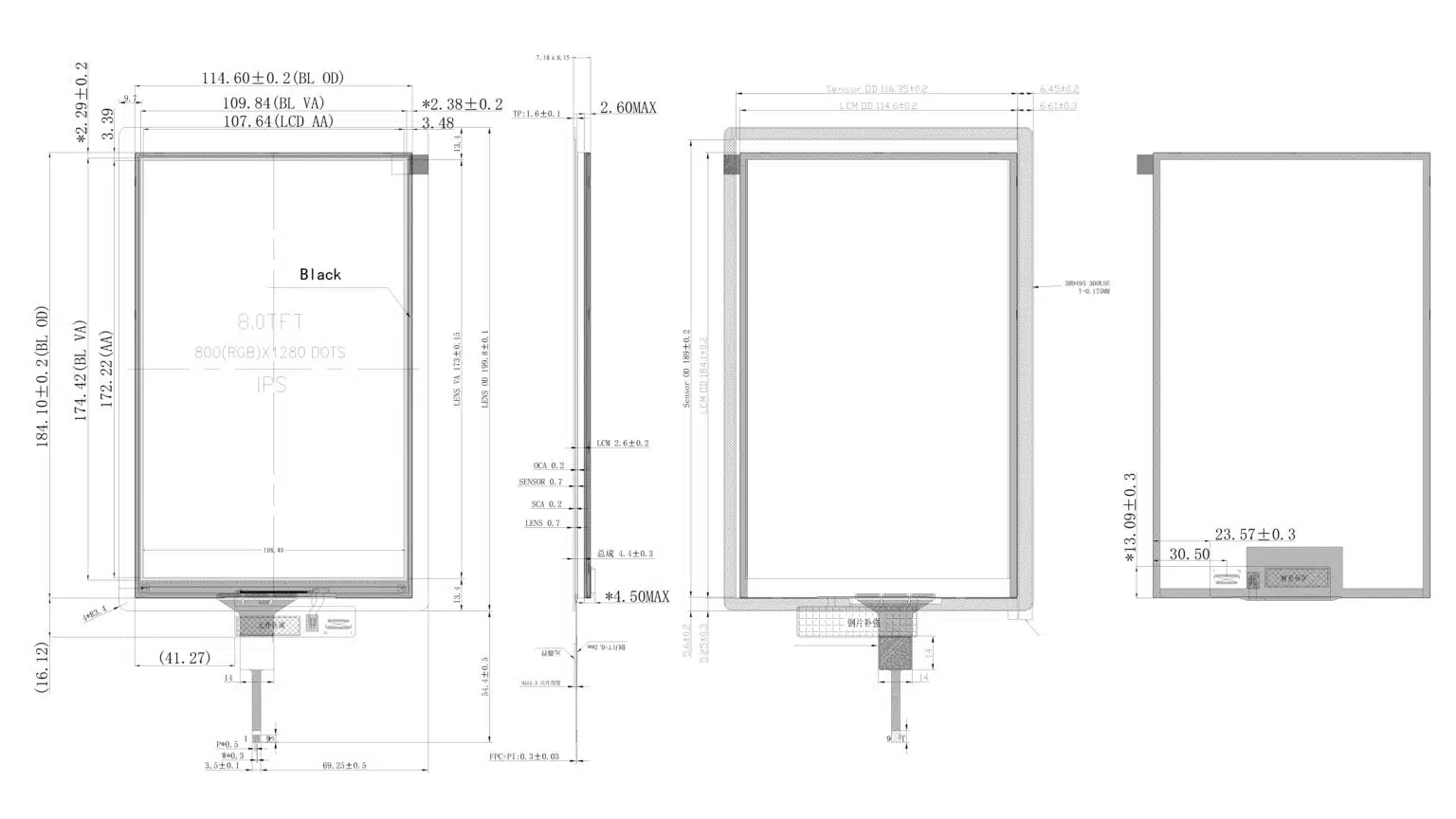

Plan

Interface

Code PIN LCM

NON.SymboleDescription
1-3LEDAAlimentation pour lumière noire, anode
4GNDSol
5-8LEDKAlimentation pour lumière noire, cathode
9-10GNDSol
11D2 +Broches d'entrée de signal différentiel de données MIPI-DSI. (Voie de données 2)
12D2-Broches d'entrée de signal différentiel de données MIPI-DSI. (Voie de données 2)
13GNDSol
14D1 +Broches d'entrée de signal différentiel de données MIPI-DSI. (Voie de données 1)
15D1-Broches d'entrée de signal différentiel de données MIPI-DSI. (Voie de données 1)
16GNDSol
17CLK+Broche d'entrée du signal différentiel MIPI-DSI CLOCK
18CLK-Broche d'entrée du signal différentiel MIPI-DSI CLOCK
19GNDSol
20D0 +Broches d'entrée de signal différentiel de données MIPI-DSI. (Voie de données 0)
21D0-Broches d'entrée de signal différentiel de données MIPI-DSI. (Voie de données 0)
22GNDSol
23D3 +Broches d'entrée de signal différentiel de données MIPI-DSI. (Voie de données 3)
24D3-Broches d'entrée de signal différentiel de données MIPI-DSI. (Voie de données 3)
25GNDSol
26TESert la broche TE (Tearing Effect) sur l'interface MPU
27RÉINITIALISERGoupille de réinitialisation
28IDID LCD
29IOVCC 1.8 VAlimentation E/S (1.8 V)
30-31VDD 3.3 VAlimentation (2.8 V)

Code PIN CTP

NON.SymboleDescription
1SDASignal de données I2C
2SCLSignal d'horloge I2C
3RSTRéinitialiser le code PIN pour CTP
4INTInterrompre le signal
5CCV 3.3VALIMENTATION (3.3 V)
6GNDSol


QFP

Notre quantité minimale de commande est assez flexible. Les écrans TFT semi-personnalisés de petite taille sont généralement commandés à partir de 100 pièces, et des quantités inférieures peuvent être négociées pour les productions d'essai ou les projets d'échantillonnage.

  • Production de masse ou projets à grand volumeLorsque les commandes atteignent une certaine échelle

  • Phase de développement du projet：Le client adapte le pilote d'écran, la tension d'interface ou le logiciel

  • Besoins spéciaux:Si vous avez besoin d'un affichage d'écran horizontal, d'une solution tactile, etc.

Notre équipe commerciale maîtrise le commerce international et les spécifications techniques des écrans TFT. Nous répondons rapidement (généralement sous 2 heures) et confirmons chaque détail à l'aide de schémas techniques complets ou de photos et d'échantillons avant la production.

Nous pouvons organiser des conditions d'expédition telles que EXW, FOB et CIF, et travailler avec votre transitaire désigné.

Que ce soit par fret aérien, maritime ou express, nous vous garantissons une livraison rapide et sûre.

Notre quantité minimale de commande est assez flexible. Les écrans TFT semi-personnalisés de taille moyenne sont généralement commandés à partir de 50 pièces, et des quantités inférieures peuvent être négociées pour les projets de production à l'essai ou d'échantillonnage.

  • Écran tactile: Écran tactile capacitif et résistif, AG, AF, AR, etc.

  • Luminosité du rétroéclairageIl peut répondre aux exigences supérieures à 1000 cd/m². (Analyseur de couleurs Minolta)

  • Industriel et médical:Besoin de répondre à des exigences spécifiques de l’industrie, etc.

De nombreux clients étrangers préfèrent faire appel à des agents pour des raisons telles que la communication, la qualité et la logistique internationale.

Notre équipe possède une vaste expérience et propose un service complet : conception, devis, production, contrôle qualité, service après-vente, dédouanement et expédition internationale. Vous bénéficierez de prix directs d’usine et d’un service pratique.
