Produttore cinese di schermi LCD LVDS-TFT IPS da 10.1 pollici con risoluzione 1024x600

Parametri di Base

Display LVDS da 10.1 pollici, schermo TFT con risoluzione 1024×600 pixel, tre modalità di interfaccia: LVDS, RGB e MIPI, due metodi di alimentazione della retroilluminazione, saldatura FPC per lo schermo principale e terminali separati, elevata luminosità di 450 cd/m², ampio angolo di visione IPS, dimensioni standard del touch screen, non necessita di sviluppo speciale. Le opzioni del touch screen includono touch screen resistivi e capacitivi.

Dimensioni	Risoluzione	Tipo di Interfaccia
10.1 "	1280 × 800	LVDS/MIPI
10.1 "	1024 × 600	MIPI/RGB
10.1 "	1280 × 1080	LVDS/MIPI
10.1 "	1920 × 1200	LVDS/MIPI
10.1 "	800 × 1280	LVDS/MIPI
10.1 "	1920 × 1280	LVDS

Specifiche di base

Articolo	Contenuti	Unità
Taglia	10.1	pollice
Dimensione LCM	235 (L) × 143 (A) × 4.5 (P)	mm
Area attiva LCD	222.72 (L) ×125.28 (A)	mm
Numero di punti	1024 × (RGB) × 600	pixel
Tipo LCD	a-Si TFT
Direzione di visualizzazione	TUTTO
Driver IC	HX8282A11+HX8696A01
Tipo di interfaccia	LVDS
Temperatura di esercizio	-20 ℃ ~ 70 ℃
Temperatura di conservazione	-30 ℃ ~ 80 ℃

Disegno

Interfaccia

Pin No.	Simbolo	I / O	Funzione	osservazione
1	GND	P	Terra
2	AVDD	P	Potenza analogica
3	VDD	P	Potere digitale
4	GND	p	Terra
5	VCOM	p	Tensione comune
6	VDD	P	Potere digitale
7	GND	p	Terra
8-14	NC	-	Non connesso
15	GND	P	Terra
16	VDD	p	Potere digitale
17	GND	p	Terra
18	RXIN3+	I	+Inserimento dati differenziali LVDS
19	RXIN3-	I	-Inserimento dati differenziali LVDS
20	GND	P	Terra
21	RXCLKIN+	I	+Ingresso clock differenziale LVDS
22	RXCLKIN-	I	-Ingresso orologio differenziale LVDS
23	GND	P	Terra
24	RXIN2+	I	+Inserimento dati differenziali LVDS
25	RXIN2-	I	-Inserimento dati differenziali LVDS
26	GND	P	Terra
27	RXIN1+	I	+Inserimento dati differenziali LVDS
28	RXIN1-	I	-Inserimento dati differenziali LVDS
29	GND	P	Non connesso
30	RXIN0+	I	+Inserimento dati differenziali LVDS
31	RXIN0-	I	-Inserimento dati differenziali LVDS
32	GND	P	Terra
33	GND	P	Terra
34	Rimuovi	I	Pin di reset globale.
35	STBYB	I	Modalità standby, normalmente tira alto
36	SHLR	I	Controllo del display sinistro o destro	Note 1.2
37	VDD	P	Potere digitale
38	UPDN	I	Controllo del display su o giù	Note 1.2
39	GND	P	Terra
40	AVDD	P	Potenza analogica
41	VCOM	P	Tensione comune
42	DITH	I	La funzione di dithering abilita il controllo.
43	GND	P	Terra
44	VDD	P	Potere digitale
45	GND	P	Terra
46-52	NC	-	Non connesso
53	GND	P	Terra
54	VDD	P	Potere digitale
55	TE STESSO	I	Selezione modalità 6 bit/8 bit.

			SELB=”0”, i dati di input LVDS sono 8 bit SELB=”1”, i dati di input LVDS sono 6 bit
56	VGH	P	Potenza positiva per TFT
57	VDD	P	Potere digitale
58	VGL	P	Potenza negativa per TFT
59	GND	P	Terra
60	NC	-	Non connesso

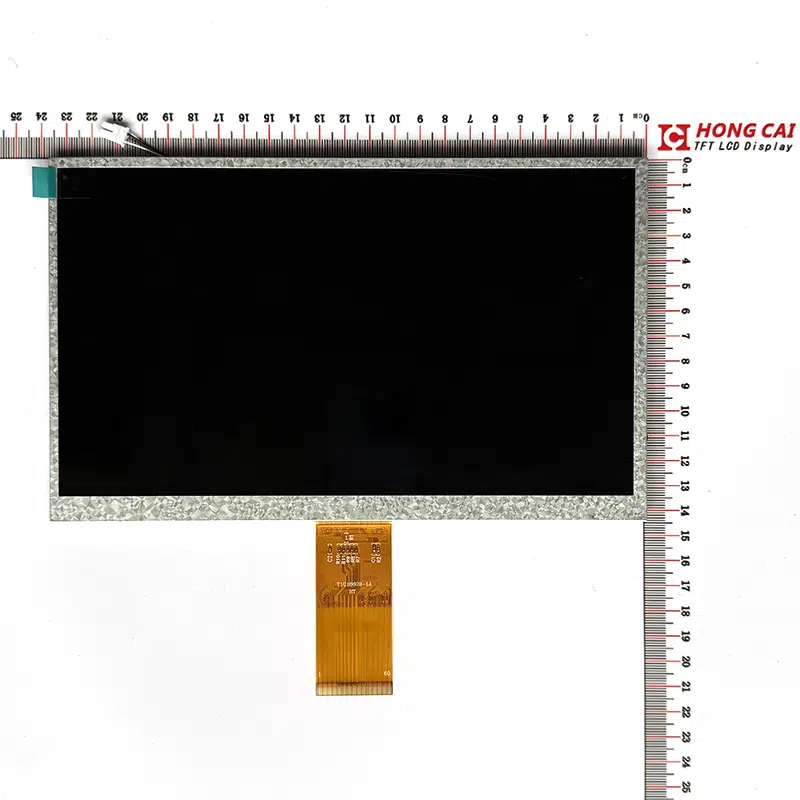

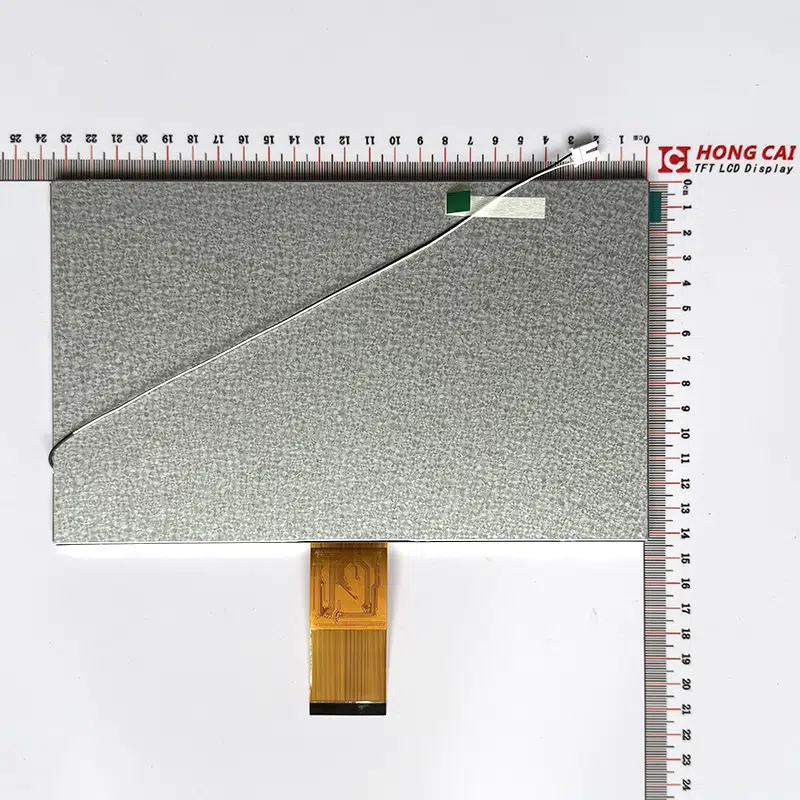

Immagine
