Schermo LCD da 7 pollici 1024x600 - Produttore di schermi TFT IPS in Cina

Parametri di Base

Display LCD da 7 pollici con interfaccia RGB, IPS con angolo di visione completo, risoluzione del pannello TFT di 1024×600, disponibile nei marchi BOE e INNOLUX, luminosità standard della retroilluminazione di 550 cd/m², spessore dello schermo LCD TFT di 2.6 mm, 3.5 mm e 5.5 mm, supporta interfacce RGB, LVDS e MIPI. Touchscreen capacitivi e resistivi opzionali.

Stesse specifiche,Il display FPC è più corto e anche il touch screen FPC è più corto.

Altre risoluzioni e interfacce da 7 pollici:

Dimensioni	Risoluzione	Tipo di Interfaccia	Touch screen
7.0 "	1024 × 600	MIPI	Condensatori/Resistenze	Schermo orizzontale
7.0 "	1024 × 600	LVDS	Condensatori/Resistenze	Schermo orizzontale
7.0 "	1024 × 600	RGB	Condensatori/Resistenze	Schermo orizzontale
7.0 "	800 × 480	RGB	Condensatori/Resistenze	Schermo orizzontale
7.0 "	800 × 1280	MIPI	电容	Verticale

Specifiche di base

Articolo	Contenuti	Unità
Taglia	7	pollice
Dimensione LCM	164.90 (L) * 100.00 (A) * 3.5 (P)	mm
Area attiva LCD	154.21 × 85.92	mm
Numero di punti	1024 × 600	pixel
Tipo LCD	a-Si TFT
Direzione di visualizzazione	IPS
Driver IC	2 CI
Tipo di interfaccia	RGB
Touchscreen	G + G
CTP CI	GT911

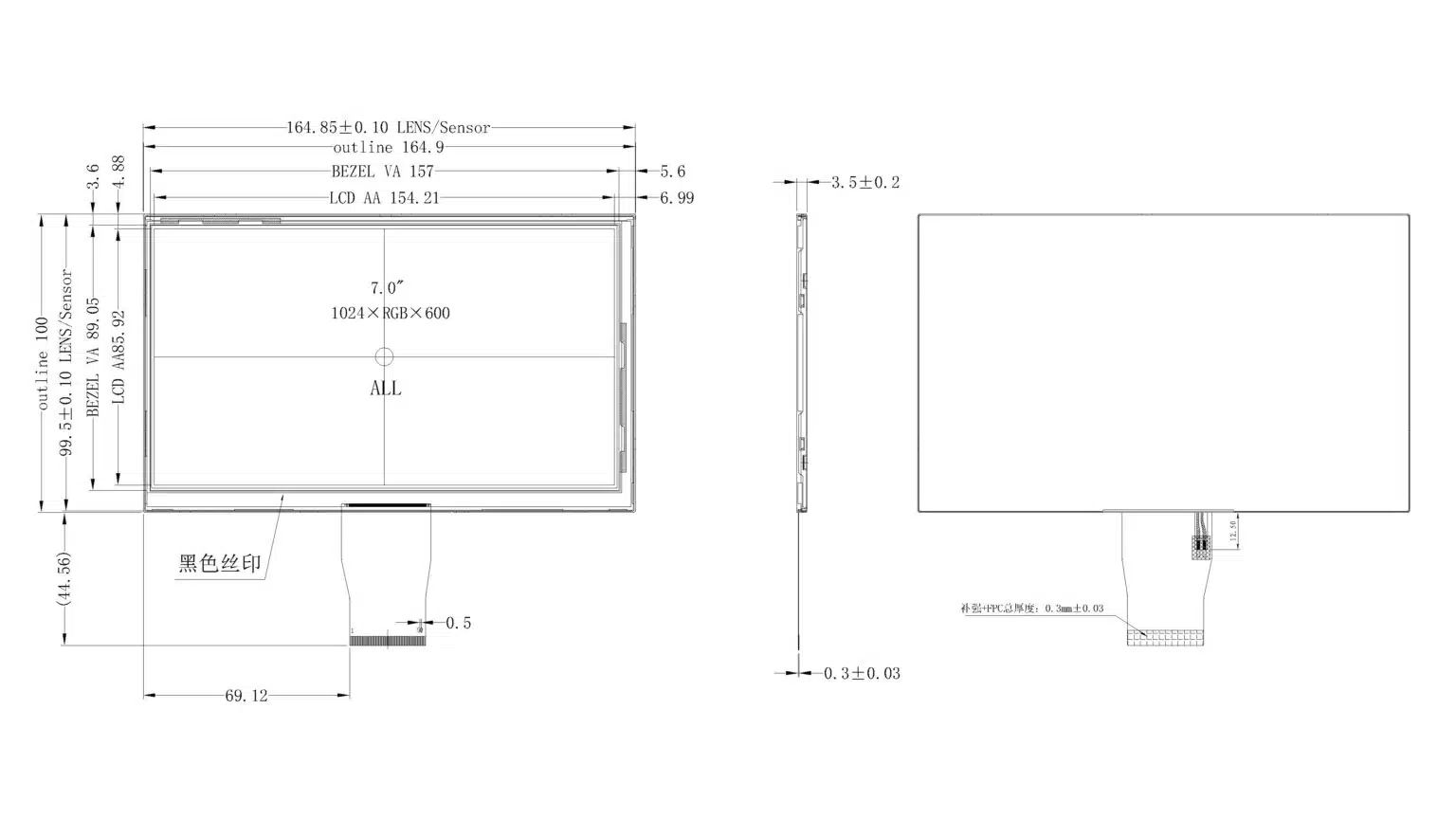

Disegno

Interfaccia

LCM

PIN NO.	Nome PIN	Funzione Descrizione
1	VLED+	Alimentazione per retroilluminazione a LED (anodo)
2	VLED+	Alimentazione per retroilluminazione a LED (anodo)
3	VLED-	Alimentazione per retroilluminazione a LED (catodo)
4	VLED-	Alimentazione per retroilluminazione a LED (catodo)
5	GND	Terra
6	VCOM	Tensione comune
7	DVDD	Alimentazione per circuito digitale
8	MODE	Selezione modalità DE/SYNC
9	DE	Abilitazione immissione dati
10	VS	Ingresso di sincronizzazione verticale
11	HS	Ingresso di sincronizzazione orizzontale
12-19	B7-B0	Dati blu
20-27	G7-G0	Dati verdi
28-35	R7-R0	Dati rossi
36	GND	Potenza a terra
37	DCLK	Orologio campione
38	GND	Terra
39	L / R	Selezione sinistra/destra
40	U/D	Selezione su/giù
41	VGH	Tensione di accensione del gate
42	VGL	Tensione di spegnimento del gate
43	AVDD	Alimentazione per circuito analogico
44	RESET	Pin di reset globale.
45	NC	Nessuna connessione
46	VCOM	Tensione comune
47	DITHB	Funzione di dithering
48	GND	Potenza a terra
49	NC	Nessuna connessione
50	NC	Nessuna connessione

CTP

NO	PIN	Descrizione
1	GND	Terra
2	SCL	Segnale di clock I2C
3	SDA	Segnale dati I2C
4	INT	Interrompere il segnale
5	RESET	Pin di reset per CTP
6	NC	Non connettersi
7	VDD	ALIMENTAZIONE (3.3 V)
8	NC	Non connettersi

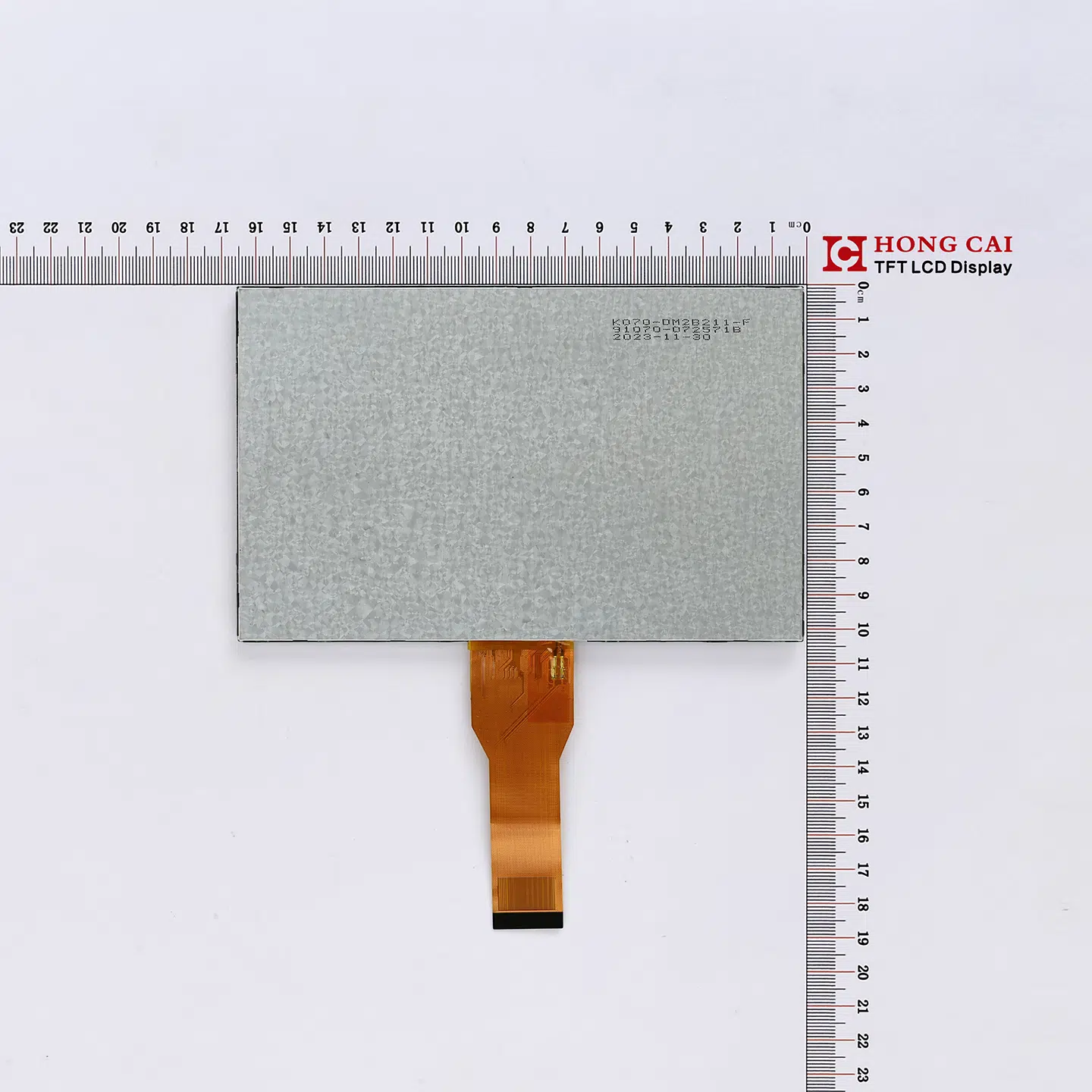

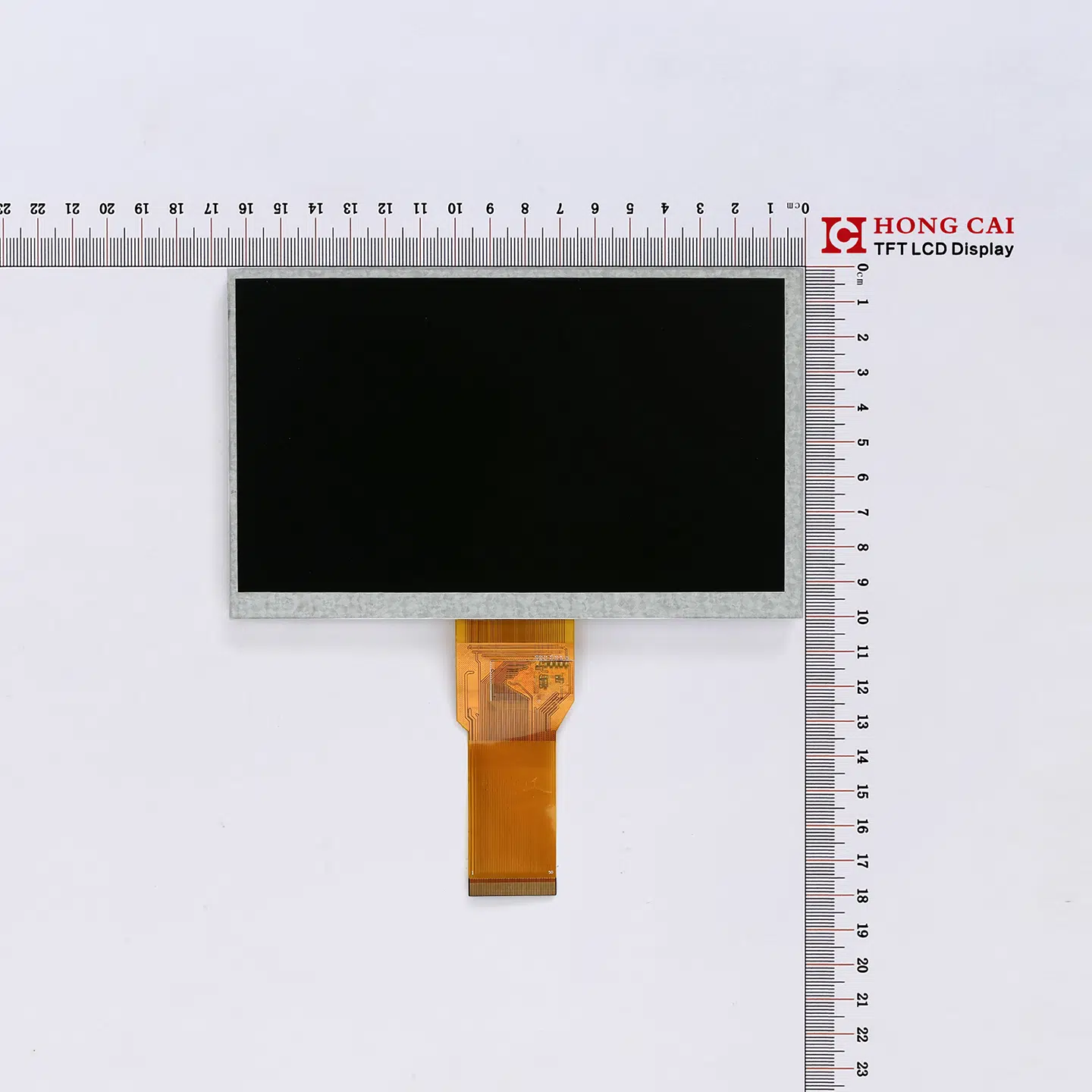

Immagine

FAQ

I. Quantità minima ordinabile per TFT di piccole dimensioni (semi-personalizzati)

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di piccole dimensioni vengono generalmente ordinati a partire da 100 pezzi, ma quantità inferiori possono essere negoziate per produzioni di prova o progetti di campionatura.

III. In quali circostanze viene fornito il supporto tecnico FAE?

Produzione di massa o progetti di grandi volumiQuando gli ordini raggiungono una certa portata
Fase di sviluppo del progetto：Il cliente sta adattando il driver dello schermo, la tensione dell'interfaccia o il software
Bisogni speciali：Se hai bisogno di una visualizzazione orizzontale, di una soluzione touch, ecc.

V. Come si garantisce una comunicazione fluida?

Il nostro team di vendita ha familiarità con il commercio internazionale e con le specifiche tecniche dei display TFT. Rispondiamo rapidamente (di solito entro 2 ore) e confermiamo ogni dettaglio utilizzando disegni tecnici completi o foto fisiche e campioni prima della produzione.

7. La tua fabbrica può gestire direttamente i documenti di spedizione ed esportazione.

Possiamo concordare termini di spedizione quali EXW, FOB e CIF e collaborare con lo spedizioniere da voi designato.

Che si tratti di trasporto aereo, marittimo o di consegna espressa, possiamo garantire una consegna rapida e sicura.

II. Quantità minima ordinabile per TFT di medie dimensioni (semi-personalizzati)

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di medie dimensioni vengono generalmente ordinati a partire da 50 pezzi, ma quantità inferiori possono essere negoziate per produzioni di prova o progetti di campionatura.

IV. Quali progetti possono essere personalizzati?

Touch screen: Touch screen capacitivo e resistivo, AG, AF, AR, ecc.
Luminosità della retroilluminazionePuò soddisfare requisiti superiori a 1000 cd/m². (Strumento di analisi del colore Minolta)
Industriale e medico：Necessità di soddisfare requisiti specifici del settore, ecc.

VI. Perché scegliere te?

Molti clienti esteri preferiscono avvalersi di agenti per considerazioni quali la comunicazione, la qualità e la logistica internazionale.

Il nostro team vanta una vasta esperienza e offre un servizio completo: dalla progettazione, alla quotazione, alla produzione, al controllo qualità, all'assistenza post-vendita, allo sdoganamento e alla spedizione internazionale. Potrete usufruire di prezzi direttamente dalla fabbrica e della comodità del servizio.

8. Quali sono i nostri principali clienti?

Cina, Asia, Europa

Catalogo LCD

① Schermo di visualizzazione personalizzato

A. Struttura esterna, retroilluminazione e interfaccia FPC.
B. Luminosità 1000 cd/m², tipo di interfaccia, FPCA modificabile.
C. I clienti richiedono una conversione dell'interfaccia personalizzata tra RGB, SPI, MCU, LVDS e MIPI.

② Alta luminosità

Tecnologia di retroilluminazione ad alta luminosità (≥1000 nit), ancora chiaramente visibile alla luce del sole.

③ Prospettiva

A. Gli angoli di visione dall'alto verso il basso e da sinistra a destra sono tutti di 60 gradi.
B. Angolo di visione completo IPS, con un angolo di visione di 89 gradi in alto, in basso, a sinistra e a destra.

④ Schermo tattile

A. Touchscreen capacitivo, AR (antiriflesso), AG (antiriflesso), AF (anti-impronta digitale), touchscreen con display TDM, OCA, integrazione ottica.

B. Touchscreen resistivo a quattro o cinque fili, finitura lucida/opaca personalizzabile.
