Parametri di Base

Questo display a striscia RGB LCD IPS da 4.58 pollici ha una risoluzione di 320x960 pixel. Essendo un tipo di display specializzato, il display a striscia da 4.58 pollici con risoluzione 320x960 continua ad ampliare la sua gamma e le sue applicazioni. La sua forma unica e le eccellenti prestazioni si distinguono per la resa di neri profondi e colori vivaci.

Articolo	Contenuti	Unità
Dimensioni del display LCD	4.58	pollice
Dimensione LCM	41.57 (A)118.8 (V)2.5 (P)	mm
Area attiva LCD	36.77 (H) * 110.30 (V)	mm
Numero di punti	320 × 960	pixel
Tipo LCD	Matrice attiva TFT LTPS
Driver lC	ST7701
Interfaccia	RGB
Direzione di visualizzazione	TUTTO
Temperatura di esercizio	-20 ℃ ~ 70 ℃
Temperatura di conservazione	-30 ℃ ~ 80 ℃
Tipo di retroilluminazione	LED 6
Luminosità	500	cd / m²

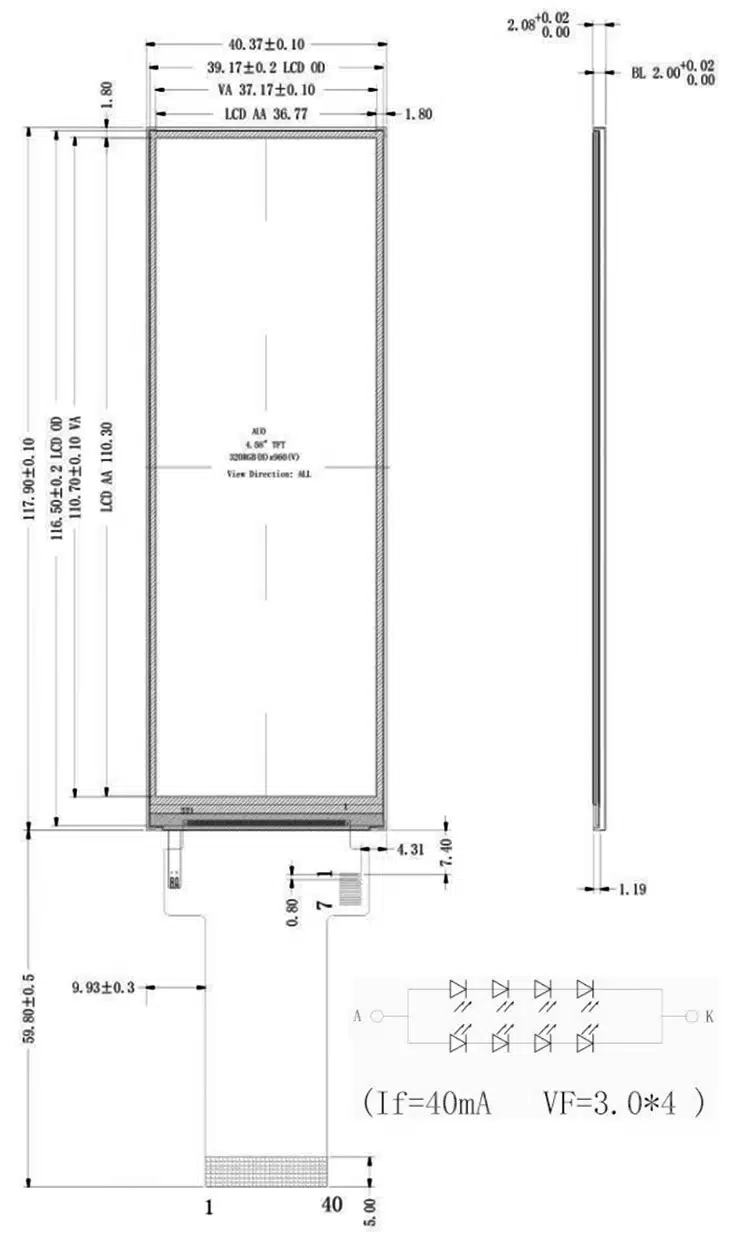

Disegno

Interfaccia

Pin No.	Simbolo	Descrizione
1	DÀ	Anodo per retroilluminazione a LED
2	LEDK	catodo di retroilluminazione a LED
3	LEDK	catodo di retroilluminazione a LED
4	GND	Massa di potenza
5	VCC	Alimentazione analogica
6	RESET	Segnale di reset (attivo basso)
7	NC	NC
8	NC	NC
9	SDA	Pin di input dati seriali nell'interfaccia del sistema bus seriale
10	SCK	Pin di ingresso del segnale di clock pixel
11	CS	Chip seleziona
12	PCLK	Segnale di clock pixel nell'interfaccia RGB
13	DE	Segnale di abilitazione dati in modalità RGB I/F
14	VSYNC	Pin di ingresso del segnale di sincronizzazione verticale
15	HSYNC	Pin di ingresso del segnale di sincronizzazione orizzontale
16 ~ 33	DB0~DB17	Segnale dati RGB (DB0:BLUE LSB;DB5:BLUE MSB;DB6:VERDE LSB;DB11:VERDE MSB;DB12:ROSSO LSB; DB17: MSB ROSSO)
34	GND	Massa di potenza
35	TP_INT	Pin INT per CTP
36	TP_SDA	Perno SDA per CTP
37	TP_SCL	Perno SCL per CTP
38	TP_RESET	Pin di reset per CTP
39	TP_VCI	Alimentatore per CTP
40	GND	Massa di potenza

Immagine

FAQ

I. Quantità minima ordinabile per TFT di piccole dimensioni (semi-personalizzati)

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di piccole dimensioni vengono generalmente ordinati a partire da 100 pezzi, ma quantità inferiori possono essere negoziate per produzioni di prova o progetti di campionatura.

III. In quali circostanze viene fornito il supporto tecnico FAE?

Produzione di massa o progetti di grandi volumiQuando gli ordini raggiungono una certa portata
Fase di sviluppo del progetto：Il cliente sta adattando il driver dello schermo, la tensione dell'interfaccia o il software
Bisogni speciali：Se hai bisogno di una visualizzazione orizzontale, di una soluzione touch, ecc.

V. Come si garantisce una comunicazione fluida?

Il nostro team di vendita ha familiarità con il commercio internazionale e con le specifiche tecniche dei display TFT. Rispondiamo rapidamente (di solito entro 2 ore) e confermiamo ogni dettaglio utilizzando disegni tecnici completi o foto fisiche e campioni prima della produzione.

7. La tua fabbrica può gestire direttamente i documenti di spedizione ed esportazione.

Possiamo concordare termini di spedizione quali EXW, FOB e CIF e collaborare con lo spedizioniere da voi designato.

Che si tratti di trasporto aereo, marittimo o di consegna espressa, possiamo garantire una consegna rapida e sicura.

II. Quantità minima ordinabile per TFT di medie dimensioni (semi-personalizzati)

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di medie dimensioni vengono generalmente ordinati a partire da 50 pezzi, ma quantità inferiori possono essere negoziate per produzioni di prova o progetti di campionatura.

IV. Quali progetti possono essere personalizzati?

Touch screen: Touch screen capacitivo e resistivo, AG, AF, AR, ecc.
Luminosità della retroilluminazionePuò soddisfare requisiti superiori a 1000 cd/m². (Strumento di analisi del colore Minolta)
Industriale e medico：Necessità di soddisfare requisiti specifici del settore, ecc.

VI. Perché scegliere te?

Molti clienti esteri preferiscono avvalersi di agenti per considerazioni quali la comunicazione, la qualità e la logistica internazionale.

Il nostro team vanta una vasta esperienza e offre un servizio completo: dalla progettazione, alla quotazione, alla produzione, al controllo qualità, all'assistenza post-vendita, allo sdoganamento e alla spedizione internazionale. Potrete usufruire di prezzi direttamente dalla fabbrica e della comodità del servizio.

8. Quali sono i nostri principali clienti?

Cina, Asia, Europa

Catalogo LCD

① Schermo di visualizzazione personalizzato

A. Struttura esterna, retroilluminazione e interfaccia FPC.
B. Luminosità 1000 cd/m², tipo di interfaccia, FPCA modificabile.
C. I clienti richiedono una conversione dell'interfaccia personalizzata tra RGB, SPI, MCU, LVDS e MIPI.

② Alta luminosità

Tecnologia di retroilluminazione ad alta luminosità (≥1000 nit), ancora chiaramente visibile alla luce del sole.

③ Prospettiva

A. Gli angoli di visione dall'alto verso il basso e da sinistra a destra sono tutti di 60 gradi.
B. Angolo di visione completo IPS, con un angolo di visione di 89 gradi in alto, in basso, a sinistra e a destra.

④ Schermo tattile

A. Touchscreen capacitivo, AR (antiriflesso), AG (antiriflesso), AF (anti-impronta digitale), touchscreen con display TDM, OCA, integrazione ottica.

B. Touchscreen resistivo a quattro o cinque fili, finitura lucida/opaca personalizzabile.
