基本参数

Questo display LCD TFT da 3.2 pollici vanta un'altissima luminosità di 1000 cd/m². L'HC320HI4005 utilizza il driver IC ST7789 e vanta una risoluzione di 240×320, offrendo visualizzazioni nitide e dettagliate. Supporta un'interfaccia MCU per un comodo trasferimento dati con i microcontrollori. La sua luminosità di 1000 cd/m² mantiene le sue eccezionali prestazioni e specifiche, offrendo una soluzione di visualizzazione eccezionale.

Articolo	Contenuti	Unità
Taglia	3.2	pollice

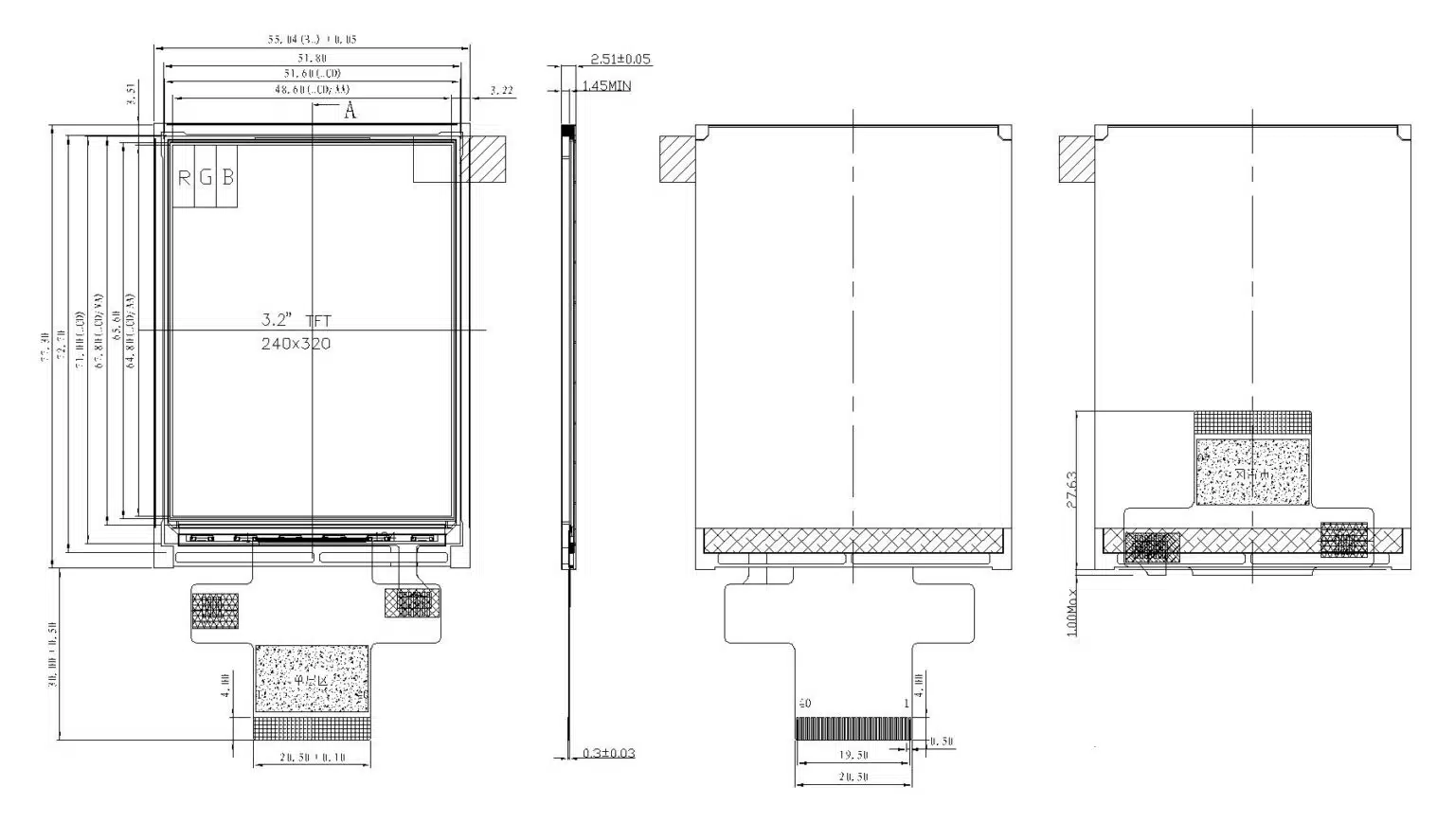

Dimensione LCM	52.28(H)*73.04(V).2.35	mm
Area attiva LCD	48.60 × 64.80	mm
Numero di punti	240 * RGB * 320	pixel
LED	LED 6
Direzione di visualizzazione	12 in punto
Driver IC	ST7789V
Tipo di interfaccia	MCU
Temperatura di esercizio	-20 ℃ ~ 70 ℃
Temperatura di conservazione	-30 ℃ ~ 80 ℃

?

接口

Pin No.	Simbolo	Connessione esterna	Funzione Descrizione
1	GND	Alimentazione di laboratorio	Terra
2	NC	-	Non connesso
3	NC	-	Non connesso
4	NC	-	Non connesso
5	NC	-	Non connesso
6	NC	-	Non connesso
7	VDD	Alimentazione di laboratorio	Tensione di alimentazione per LCD (3.3 V)
8	IOVDD	Alimentazione di laboratorio	Tensione di alimentazione per la logica (1.8 V)
9	NC	-	Non connesso
10	/ CS	MPU	Segnale di selezione chip attivo LOW (può essere collegato a GND)
11	D / C	MPU	Selezione dati/comando: '1' = Dati; '0' = Comando
12	/WR	MPU	Segnale di scrittura attivo LOW
13	/RD	MPU	Segnale di lettura attivo LOW
14	DB0	MPU	Bus dati bidirezionale 8 bit: usa DB8-DB15 16 bit: usa DB0-DB15
15	DB1	MPU
16	DB2	MPU
17	DB3	MPU
18	DB4	MPU
19	DB5	MPU
20	DB6	MPU
21	DB7	MPU
22	DB8	MPU
23	DB9	MPU
24	DB10	MPU
25	DB11	MPU
26	DB12	MPU
27	DB13	MPU
28	DB14	MPU
29	DB15	MPU
30	/RES	MPU	Segnale di reset attivo LOW
31	IM0	MPU	IM0=0: 16 bit (8080-II) IM0=1: 8 bit (8080-II)
32	NC	-	Non connesso
33	GND	Alimentazione di laboratorio	Terra
34	LED-K1	Alimentazione di laboratorio	Catodo di retroilluminazione (terra)
35	LED-K2	Alimentazione di laboratorio	Catodo di retroilluminazione (terra)
36	LED-K3	Alimentazione di laboratorio	Catodo di retroilluminazione (terra)
37	LED-K4	Alimentazione di laboratorio	Catodo di retroilluminazione (terra)
38	LED-A	Alimentazione di laboratorio	Anodo di retroilluminazione (100 mA a 3.1 V)
39	GND	Alimentazione di laboratorio	Terra
40	NC	-	Non connesso


FAQ

Quantità minima ordinabile per display TFT di piccole dimensioni (semi-personalizzati)?

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di piccole dimensioni vengono generalmente ordinati a partire da 100 pezzi, ma per produzioni di prova o progetti di campionatura, la quantità può essere negoziata anche per quantitativi inferiori.

Quantità minima ordinabile (semi-personalizzata) per display TFT di medie dimensioni?

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di medie dimensioni vengono generalmente ordinati a partire da 100 unità, ma quantità inferiori possono essere negoziate per progetti di produzione pilota o prototipazione.

In quali circostanze è supportato il supporto tecnico FAE?

Produzione di massa o progetti di grandi volumiQuando gli ordini raggiungono una certa portata
Fase di sviluppo del progetto：Il cliente sta adattando il driver dello schermo, la tensione dell'interfaccia o il software
Bisogni speciali：Se hai bisogno di una visualizzazione orizzontale, di una soluzione touch, ecc.

Quali progetti possono essere personalizzati?

Touch screen: Touch screen capacitivo e resistivo, AG, AF, AR, ecc.
Luminosità della retroilluminazionePuò soddisfare requisiti superiori a 1000 cd/m². (Strumento di analisi del colore Minolta)
Industriale e medico：Necessità di soddisfare requisiti specifici del settore, ecc.

Come si garantisce una comunicazione fluida?

Il nostro team di vendita ha familiarità con il commercio internazionale e con le specifiche tecniche dei display TFT. Rispondiamo rapidamente (di solito entro 2 ore) e confermiamo ogni dettaglio utilizzando disegni tecnici completi o foto fisiche e campioni prima della produzione.

Perché scegliere noi?

Molti clienti esteri preferiscono avvalersi di agenti per considerazioni quali la comunicazione, la qualità e la logistica internazionale.

Il nostro team vanta una vasta esperienza e offre un servizio completo: dalla progettazione, alla quotazione, alla produzione, al controllo qualità, all'assistenza post-vendita, allo sdoganamento e alla spedizione internazionale. Potrete usufruire di prezzi direttamente dalla fabbrica e della comodità del servizio.

La vostra fabbrica è in grado di gestire direttamente i documenti di spedizione ed esportazione?

Possiamo concordare termini di spedizione quali EXW, FOB, CIF o DDP e collaborare con lo spedizioniere da te designato.

Che si tratti di trasporto aereo, marittimo o di consegna espressa, possiamo garantire una consegna rapida e sicura.

Quali sono i paesi in cui operano i vostri principali clienti?

Cina, Asia, Europa

Catalogo LCD

① Schermo di visualizzazione personalizzato

Una forma di retroilluminazione personalizzata e un cavo di interfaccia FPC.
B. Luminosità 1000 cd/m², interfaccia, FPCA può essere basata su.
C. I clienti richiedono una conversione dell'interfaccia personalizzata tra RGB, SPI, MCU, LVDS e MIPI.

② Luminosità ultra elevata

Tecnologia di retroilluminazione ad alta luminosità (≥1000 nit), ancora chiaramente visibile alla luce del sole.

③ EWV (angolo di visione extra ampio))

Gli angoli di visione su/giù/sinistra/destra sono tutti di 60 gradi.
Angolo di visione completo IPS, gli angoli di visione su/giù/sinistra/destra sono tutti di 89 gradi.

④ Schermo tattile

Touchscreen capacitivo, touchscreen resistivo a quattro o cinque fili, finitura lucida o opaca personalizzabile. AR (antiriflesso), AG (antiriflesso), AF (anti-impronta digitale), display TDM, touchscreen e integrazione ottica OCA.

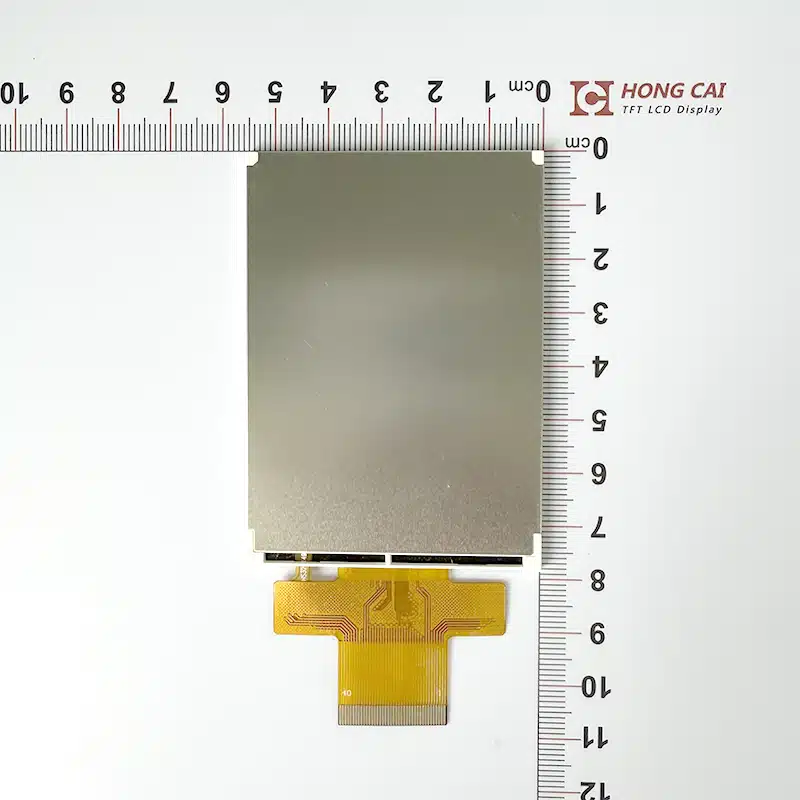

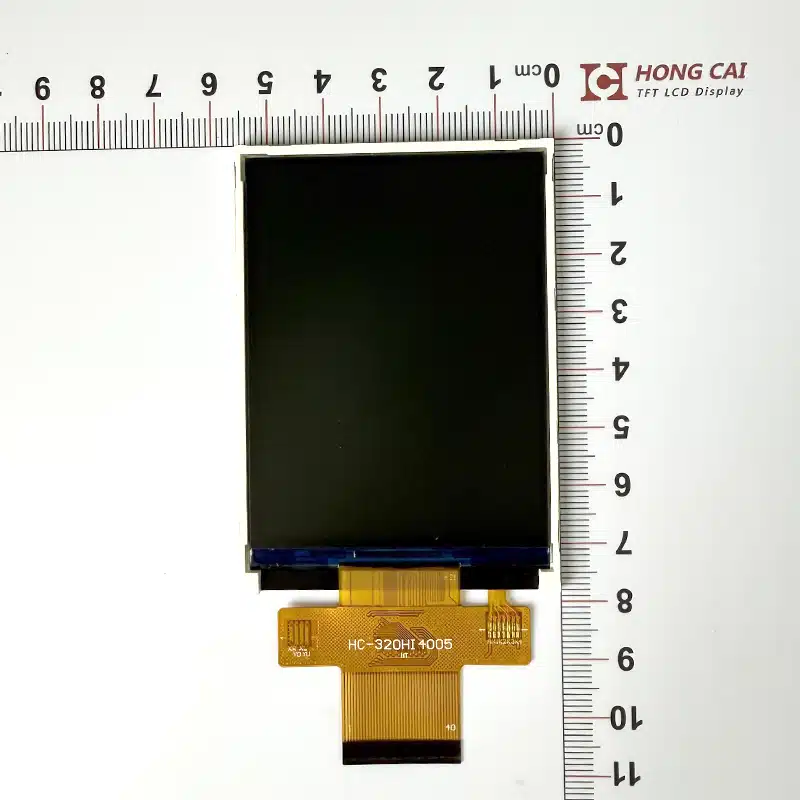

Display da 3.2 pollici con luminosità 1000
