Display ad alta risoluzione da 2.0 pollici 480×360

基本参数

Il display LCD TFT a colori IPS ad alta risoluzione da 2.0 pollici HC-200BS3901 vanta una risoluzione di 480×360, offrendo immagini e testo nitidi e dettagliati, rendendolo adatto a una vasta gamma di applicazioni. Il display vanta una luminosità fino a 320 cd/m² e utilizza il chip driver ST7701 per prestazioni di visualizzazione eccezionali, garantendo un'eccellente visibilità in diverse condizioni di illuminazione.
Il display supporta la tecnologia Full-Viewing Angle, garantendo una resa cromatica uniforme e realistica da qualsiasi angolazione. Questa caratteristica migliora significativamente l'esperienza utente ed è particolarmente adatta per dispositivi in cui più persone devono visualizzare contemporaneamente. L'interfaccia MCU del display offre una trasmissione dati veloce e un basso consumo energetico. L'elevata luminosità, l'alta risoluzione e l'ampio angolo di visione rendono il display da 2.0 pollici la scelta ideale per lo sviluppo di nuovi progetti.

Schermo LCD a bassa risoluzione da 2 pollici

Articolo	Contenuti	Unità
Taglia	2.0	pollice

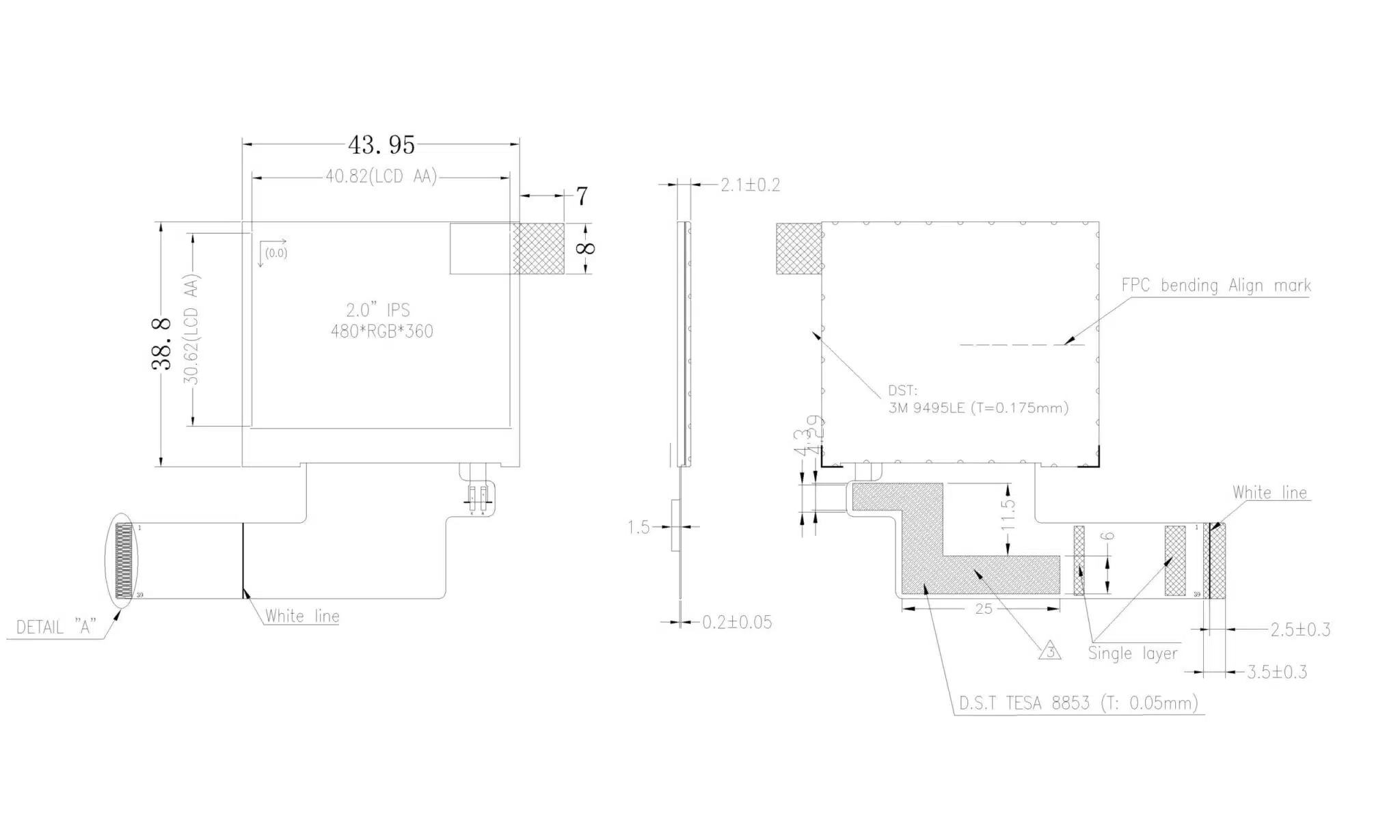

Dimensione LCM	43.95 (larghezza) * 38.8 (altezza) * 2.1 (altezza)	mm
Area attiva LCD	40.82x 30.62	mm
Numero di punti	480 × 360	pixel
Tipo LCD	a-Si TFT
Direzione di visualizzazione	TUTTO
Driver IC	ST7701
Tipo di interfaccia	MCU
Temperatura di esercizio	-20 ℃ ~ 70 ℃
Temperatura di conservazione	-30 ℃ ~ 80 ℃

?

接口

NON.	Simbolo	Descrizione
1	GND-TP	Potenza a terra
2	VDD-TP	Power
3	SCL-TP	Segnale touch capacitivo SCL, interfaccia I2C
4	SDA-TP	Segnale touch capacitivo SDA, interfaccia I2C
5	INT-TP	Segnale di interruzione della penna touch capacitiva
6	RESET-TP	Segnale di reset del tocco capacitivo.
7	GND	Terra
8	VCC	ALIMENTAZIONE
9	IOVCC	ALIMENTAZIONE I/O
10	VSYNC	Segnale di sincronizzazione del frame per il funzionamento dell'interfaccia RGB
11	HSYNC	Segnale di sincronizzazione della linea per il funzionamento dell'interfaccia RGB
12	DCLK	Segnale dot clock per il funzionamento dell'interfaccia RGB
13	DE	Segnale di abilitazione dati per il funzionamento dell'interfaccia RGB
14	DB0	Bus dati
15	DB1	Bus dati
16	DB2	Bus dati
17	DB3	Bus dati
18	DB4	Bus dati
19	DB5	Bus dati
20	DB6	Bus dati
21	DB7	Bus dati
22	DB8	Bus dati
23	DB9	Bus dati
24	DB10	Bus dati
25	DB11	Bus dati
26	DB12	Bus dati
27	DB13	Bus dati
28	DB14	Bus dati
29	DB15	Bus dati
30	RESET	Reimposta pin
31	CS	Abilitazione chip, bassa attività.
32	SCL	Pin bidirezionale di input/output dati seriali per SPI.
33	SDA	cavo dati seriale
34	GND	Terra
35	GND	Terra
36	LEDK	CATODO RETROILLUMINATO
37	LEDK	CATODO RETROILLUMINATO
38	LED-A	ANODO RETROILLUMINAZIONE
39	LED-A	ANODO RETROILLUMINAZIONE


FAQ

Quantità minima ordinabile per display TFT di piccole dimensioni (semi-personalizzati)?

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di piccole dimensioni vengono generalmente ordinati a partire da 100 pezzi, ma per produzioni di prova o progetti di campionatura, la quantità può essere negoziata anche per quantitativi inferiori.

Quantità minima ordinabile (semi-personalizzata) per display TFT di medie dimensioni?

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di medie dimensioni vengono generalmente ordinati a partire da 100 unità, ma quantità inferiori possono essere negoziate per progetti di produzione pilota o prototipazione.

In quali circostanze è supportato il supporto tecnico FAE?

Produzione di massa o progetti di grandi volumiQuando gli ordini raggiungono una certa portata
Fase di sviluppo del progetto：Il cliente sta adattando il driver dello schermo, la tensione dell'interfaccia o il software
Bisogni speciali：Se hai bisogno di una visualizzazione orizzontale, di una soluzione touch, ecc.

Quali progetti possono essere personalizzati?

Touch screen: Touch screen capacitivo e resistivo, AG, AF, AR, ecc.
Luminosità della retroilluminazionePuò soddisfare requisiti superiori a 1000 cd/m². (Strumento di analisi del colore Minolta)
Industriale e medico：Necessità di soddisfare requisiti specifici del settore, ecc.

Come si garantisce una comunicazione fluida?

Il nostro team di vendita ha familiarità con il commercio internazionale e con le specifiche tecniche dei display TFT. Rispondiamo rapidamente (di solito entro 2 ore) e confermiamo ogni dettaglio utilizzando disegni tecnici completi o foto fisiche e campioni prima della produzione.

Perché scegliere noi?

Molti clienti esteri preferiscono avvalersi di agenti per considerazioni quali la comunicazione, la qualità e la logistica internazionale.

Il nostro team vanta una vasta esperienza e offre un servizio completo: dalla progettazione, alla quotazione, alla produzione, al controllo qualità, all'assistenza post-vendita, allo sdoganamento e alla spedizione internazionale. Potrete usufruire di prezzi direttamente dalla fabbrica e della comodità del servizio.

La vostra fabbrica è in grado di gestire direttamente i documenti di spedizione ed esportazione?

Possiamo concordare termini di spedizione quali EXW, FOB, CIF o DDP e collaborare con lo spedizioniere da te designato.

Che si tratti di trasporto aereo, marittimo o di consegna espressa, possiamo garantire una consegna rapida e sicura.

Quali sono i paesi in cui operano i vostri principali clienti?

Cina, Asia, Europa

Catalogo LCD

① Schermo di visualizzazione personalizzato

Una forma di retroilluminazione personalizzata e un cavo di interfaccia FPC.
B. Luminosità 1000 cd/m², interfaccia, FPCA può essere basata su.
C. I clienti richiedono una conversione dell'interfaccia personalizzata tra RGB, SPI, MCU, LVDS e MIPI.

② Luminosità ultra elevata

Tecnologia di retroilluminazione ad alta luminosità (≥1000 nit), ancora chiaramente visibile alla luce del sole.

③ EWV (angolo di visione extra ampio))

Gli angoli di visione su/giù/sinistra/destra sono tutti di 60 gradi.
Angolo di visione completo IPS, gli angoli di visione su/giù/sinistra/destra sono tutti di 89 gradi.

④ Schermo tattile

Touchscreen capacitivo, touchscreen resistivo a quattro o cinque fili, finitura lucida o opaca personalizzabile. AR (antiriflesso), AG (antiriflesso), AF (anti-impronta digitale), display TDM, touchscreen e integrazione ottica OCA.
