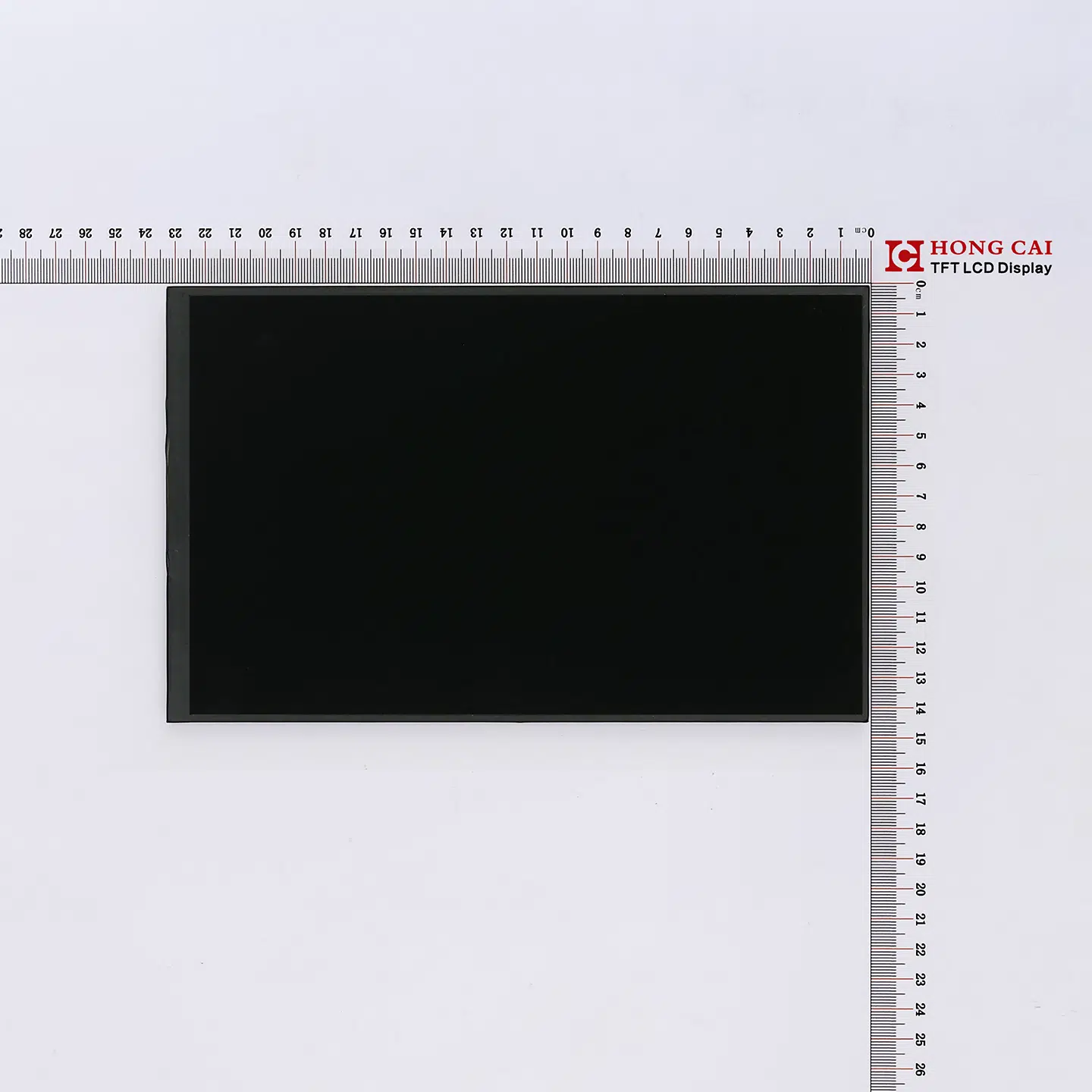

Display LCD da 10.1 pollici 800x1280_LVDS

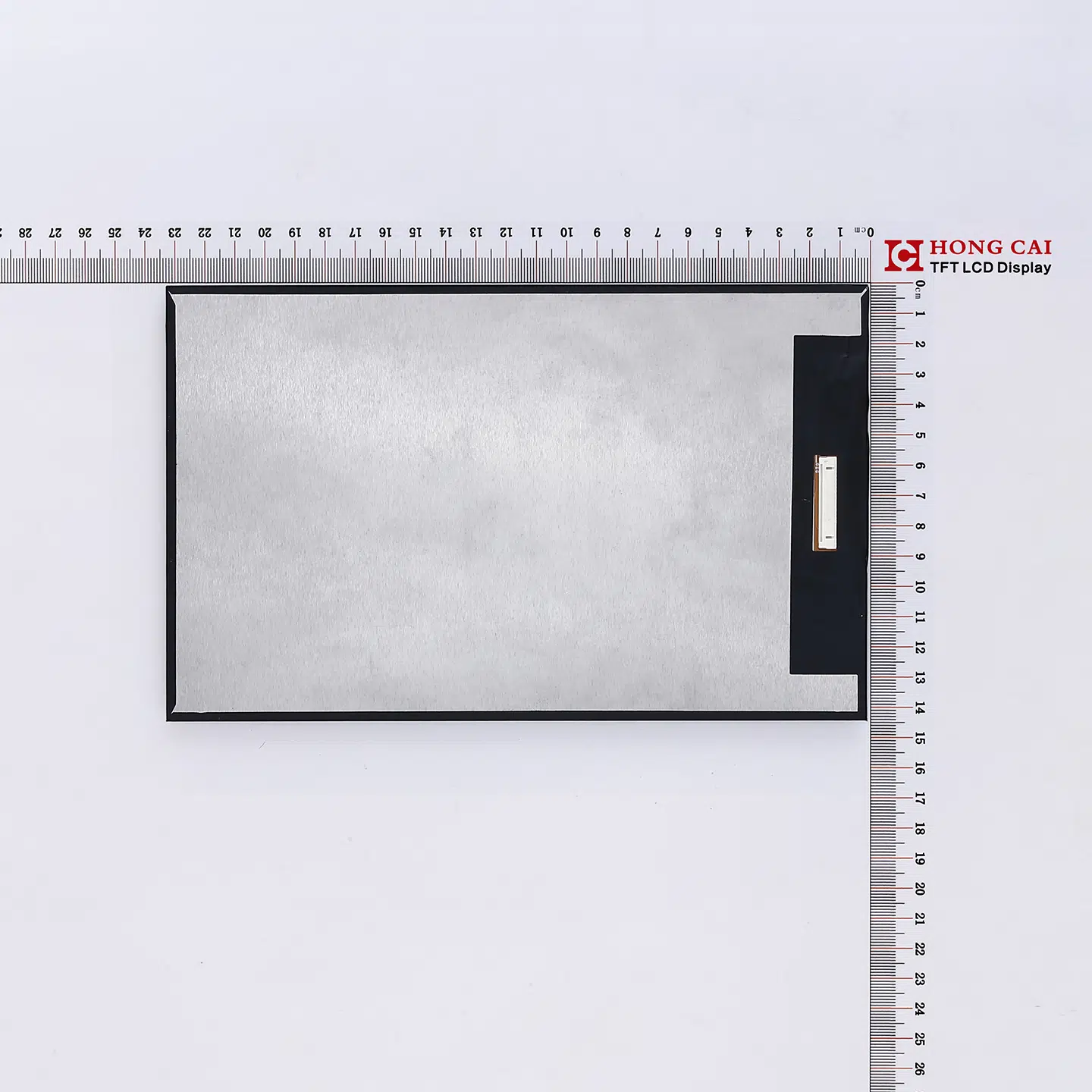

Display LCD da 10.1 pollici 800x1280 (LVDS) - Immagine 2

     Schermo LCD verticale da 10.1 pollici



  • Taglia: 10.1
  • Risoluzione: 800 * RGB * 1280 pixel
  • Angolo di visione: IPS
  • Tipo di interfaccia: LVDS
  • Chip driver: JD9365DA
  • Metodo touch: CTP
  • Luminosità della retroilluminazione: 390 cd/m²
  • Dimensioni: 143.00 x 228.60 x 2.60 (mm) (L x A x P)
ottenere un preventivo
Richiesta online

Ricerca display LCD

基本参数

10.1寸LVDS显示屏，纵向显示屏HC-101QE2001分辨率800×1280，驱动ICJD9365，10.1寸支持MIPI 2通道或4通道，已开发电容触摸屏（客户免开发）。380 cd/m²的亮度，可通过软件横向显示。

尺寸 risoluzione 接口方式
10.1 " 1280 × 800 LVDS/MIPI
10.1 " 1024 × 600 LVDS/RGB
10.1 " 1280 × 1080 LVDS/MIPI
10.1 " 1920 × 1200 LVDS/MIPI
10.1 "  800 × 1280  LVDS/MIPI
10.1 " 1920 × 1280  LVDS



Specifiche di base

Articolo Contenuti Unità
Taglia 10.1 pollice
Dimensione LCM 143.00 x 228.60 x 2.60 (mm) (L x A x P) mm
Area attiva LCD 135.36 x 216.58 (mm) (L x A) mm
Numero di punti 800 * RGB * 1280 pixel
Tipo LCD a-Si TFT
Direzione di visualizzazione IPS
Driver IC JD9365DA
Tipo di interfaccia LVDS
CTP G + G
CTP CI GT911

?

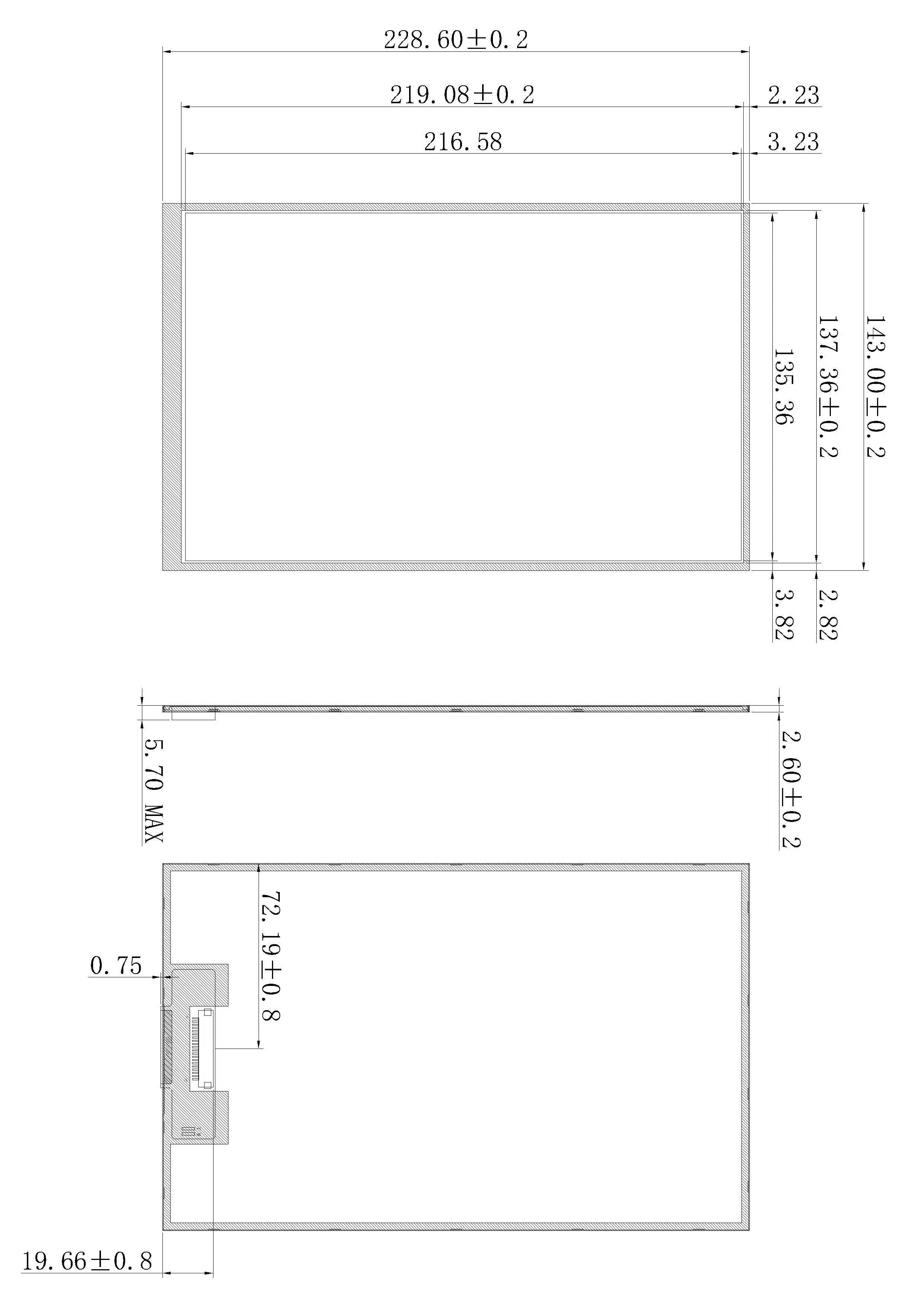

LCM

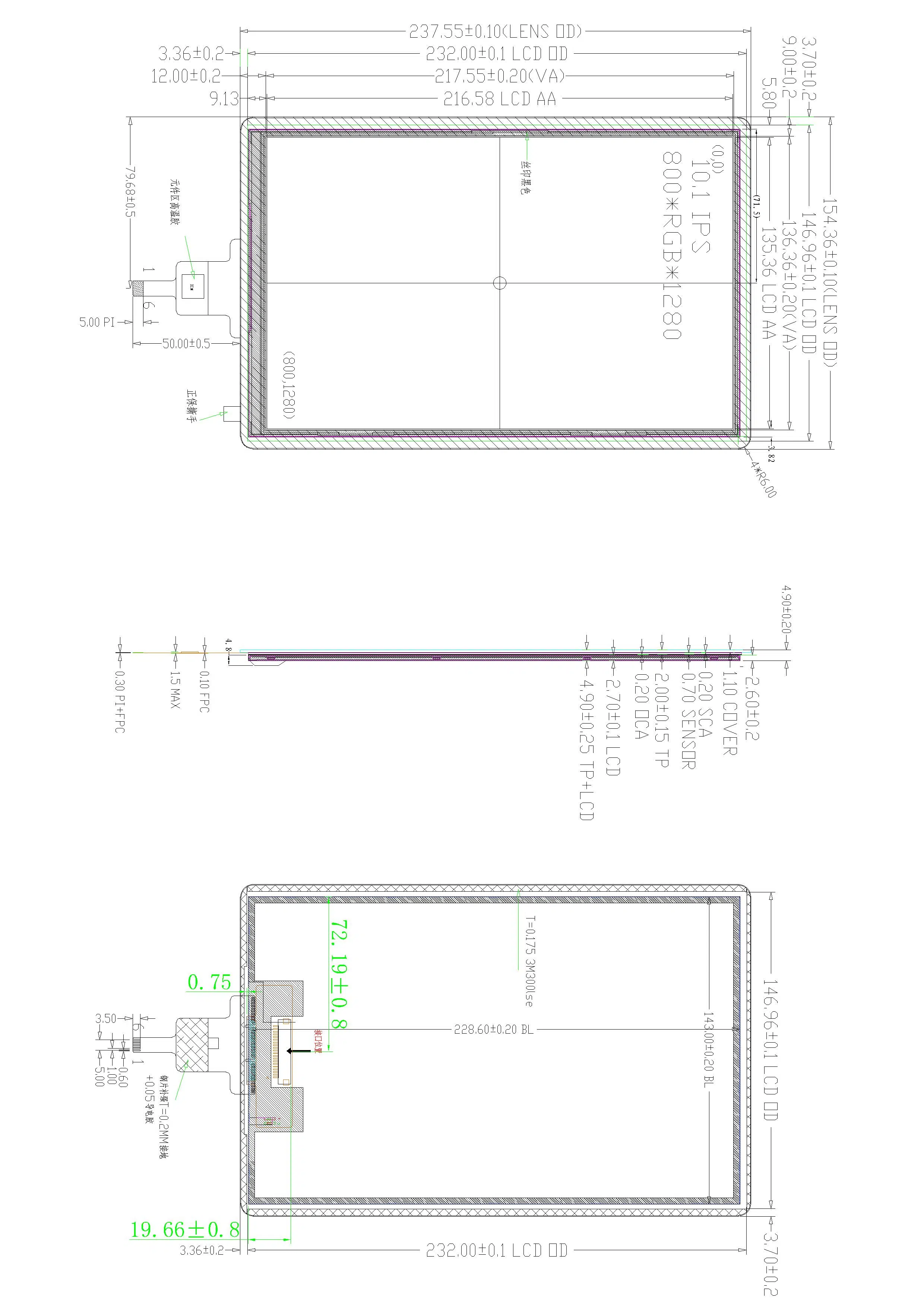

LCM+CTP

接口

PIN LCM

  Pin No.            Simbolo                   I / O                                 Funzione
1 VDDIN P Alimentazione VDDIN=3.3V
2 VDDIN P Alimentazione VDDIN=3.3V
3 LED_IT I Segnale di abilitazione retroilluminazione, 3.3 V~5 V.
4 GND P Terra
5 RXIN0N I -Dati differenziali LVDS
6 RXIN0P I +Dati differenziali LVDS
7 GND P Terra
8 RXIN1N I -Dati differenziali LVDS
9 RXIN1P I +Dati differenziali LVDS
10 GND P Terra
11 RXIN2- I -Dati differenziali LVDS
12 RXIN2+ I +Dati differenziali LVDS
13 GND P Terra
14 RX_CLKN I -Ingresso clock differenziale LVDS
15 RX_CLKP I +Ingresso clock differenziale LVDS
16 GND P Terra
17 RXIN3- I -Dati differenziali LVDS
18 RXIN3+ I +Dati differenziali LVDS
19 %PWM I Controllo della retroilluminazione, 3.3 V~5 V.
20 Vled P Alimentazione VLED=12V(tip.)

PIN CTP

NON. Simbolo Descrizione
1 SDA Segnale dati I2C
2 SCL Segnale di clock I2C
3 RST Pin di reset per CTP
4 INT Interrompere il segnale
5 VCC 3.3 V ALIMENTAZIONE (3.3 V)
6 GND Terra
