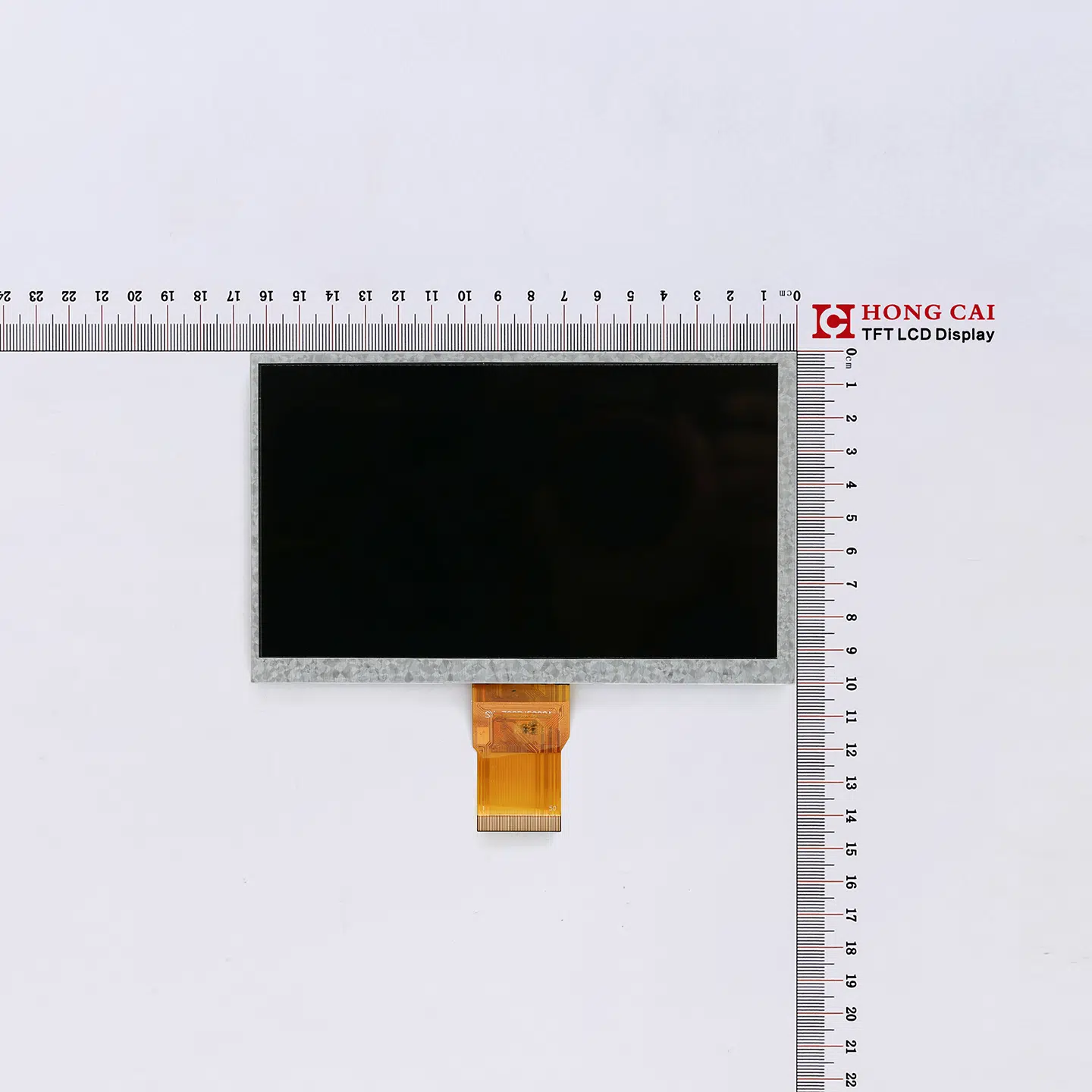

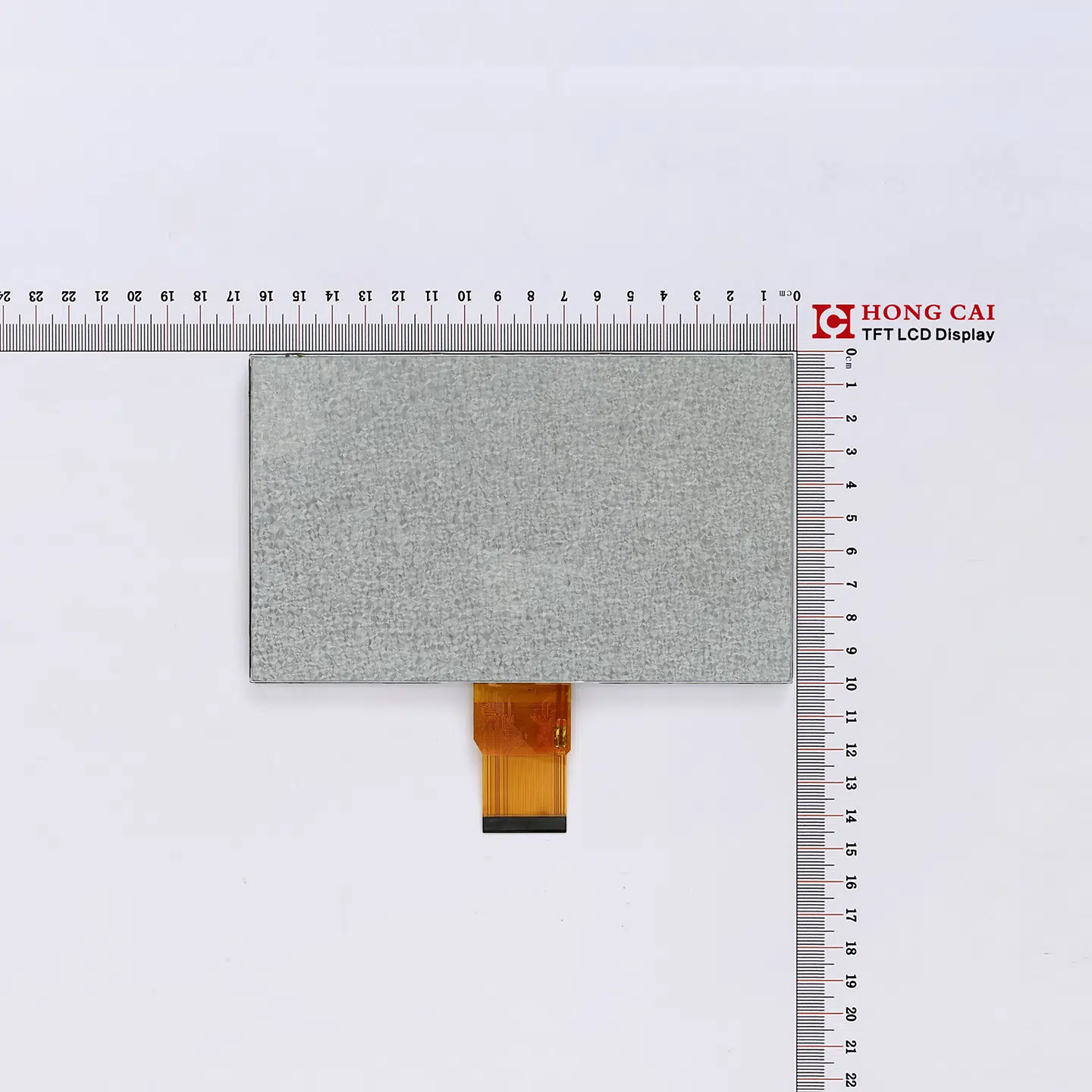

     7インチ IPS 1024×600



  • 尺寸:7
  • 解像度: 1024×600ドット
  • 視野角: IPS
  • インターフェースタイプ: RGB
  • ドライバチップ: 2個のIC
  • タッチ方式:CTP
  • バックライトの明るさ: 500 cd/m²
  • 寸法: 164.30 (幅) x 97.00 (高さ) x 2.60 (厚さ) mm

LCDディスプレイ検索

基本パラメータ

7インチ高解像度ディスプレイは、IPS全視野角と1024×600のTFTパネル解像度を特徴としています。BOEおよびINNOLUXブランドで提供され、500ニットの高輝度を誇り、RGB、LVDS、MIPIインターフェースをサポートしています。HC-700BJ5002ATは、等辺幅を含む様々なサイズのタッチスクリーンに加え、オプションで静電容量式および抵抗膜式タッチスクリーンも選択可能です。



7インチサイズ、その他の解像度とインターフェース:

尺寸 分解能 接続方式 タッチスクリーン
7.0 " 1024x600 MIPI コンデンサ/抵抗器 横画面
7.0 " 1024x600 LVDS コンデンサ/抵抗器 横画面
7.0 " 1024x600 RGB コンデンサ/抵抗器 横画面
7.0 " 800x480 RGB コンデンサ/抵抗器 横画面
7.0 " 800x1280 MIPI 容量 垂直

基本仕様

Item Contents ユニット
サイズ 7 インチ
LCM次元 164.90(幅)×100.00(高さ)×3.5(厚さ) mm
LCDアクティブエリア 154.21x85.92 mm
ドットの数 1024x600 ピクセル
LCDタイプ a-Si TFT
視線方向 IPS
ドライバIC 2 IC
インタフェースのタイプ RGB
タッチスクリーン G + G
CTP IC GT911

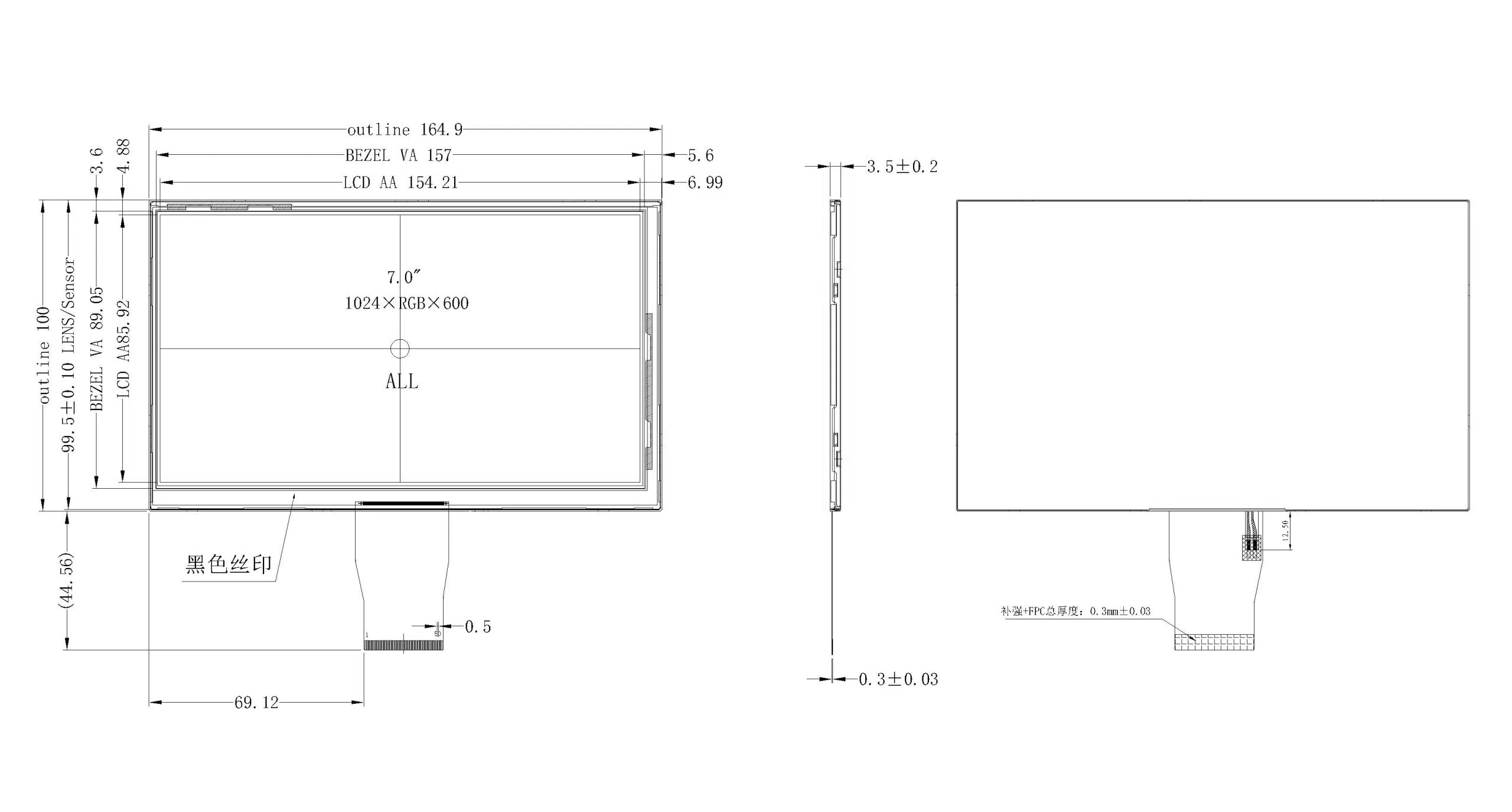

絵纸

タッチスクリーンなし

タッチスクリーンで描画

接口

LCM

PIN NO。 PIN名 機能説明
1 VLED + LEDバックライト用電源(アノード)
2 VLED + LEDバックライト用電源(アノード)
3 VLED- LEDバックライト用電源(カソード)
4 VLED- LEDバックライト用電源(カソード)
5 GND 陸上
6 VCOM 共通電圧
7 DVDD デジタル回路用電源
8 モード DE/SYNCモード選択
9 DE データ入力有効
10 VS 垂直同期入力
11 HS 水平同期入力
12-19 B7~B0 青色のデータ
20-27 G7-G0 グリーンデータ
28-35 R7〜R0 レッドデータ
36 GND 電源グランド
37 DCLK サンプルクロック
38 GND 陸上
39 L / R 左/右選択
40 U / D 上/下選択
41 VGH ゲートオン電圧
42 VGL ゲートオフ電圧
43 AVDD アナログ回路用電源
44 RESET グローバル リセット ピン。
45 NC 接続なし
46 VCOM 共通電圧
47 ディット ディザリング機能
48 GND 電源グランド
49 NC 接続なし
50 NC 接続なし

CTP

NO PIN 詳細説明
1 GND 陸上
2 SCL I2Cクロック信号
3 SDA I2Cデータ信号
4 INT 割り込み信号
5 RESET CTPのリセットピン
6 NC 接続できません
7 VDD 電源(3.3V)
8 NC 接続できません


よくあるご質問

当社の最小発注数量(MOQ)は非常に柔軟です。小型セミカスタムTFTディスプレイは通常100個からのご注文となりますが、試作やサンプル生産の場合は、さらに少ない数量でもご相談に応じます。

当社の最小発注量(MOQ)は非常に柔軟です。中型セミカスタムTFTディスプレイは通常100個からのご注文となりますが、パイロット生産や試作プロジェクトの場合は、それより少ない数量でもご相談に応じます。

  • 大量生産または大規模プロジェクト注文が一定規模に達すると

  • プロジェクト開発フェーズ:顧客はスクリーンドライバ、インターフェース電圧、またはソフトウェアを適応させている

  • 特別なニーズ:横画面表示、タッチソリューション等が必要な場合

  • タッチスクリーン: 静電容量式および抵抗式タッチスクリーン、AG、AF、AR など。

  • バックライトの明るさ1000 cd/m²以上の要求を満たすことができます。(ミノルタ色彩分析装置)

  • 産業および医療:特定の業界要件を満たす必要がある等

当社の営業チームは、国際貿易とTFTディスプレイの技術仕様に精通しています。迅速な対応(通常2時間以内)に加え、生産前には完全な技術図面、実物写真、サンプルを用いて細部まで確認いたします。

多くの海外の顧客は、コミュニケーション、品質、国際物流などを考慮して、代理店の利用を好みます。

豊富な経験を持つ当社のチームは、設計、見積もり、製造、品質検査、アフターサービス、通関、国際配送まで、ワン​​ストップサービスを提供しています。工場直販価格と利便性をお届けします。

弊社では、EXW、FOB、CIF、DDP などの配送条件を手配し、ご指定の貨物運送業者と連携することができます。

航空貨物、海上貨物、速達便のいずれの場合でも、迅速かつ安全な配送を保証できます。

中国、アジア、ヨーロッパ

LCDカタログ

① カスタマイズされた表示画面

カスタマイズされたバックライトの形状とインターフェース ケーブル FPC。
B. 明るさ1000cd/m²、インターフェース、FPCAに準拠可能。
C. お客様は、RGB、SPI、MCU、LVDS、MIPI 間のカスタマイズされたインターフェース変換を必要としています。

② 超高輝度

高輝度バックライト技術(≥1000nits)により、日光の下でも明瞭に表示されます。

③ EWV(超広視野角)

上下左右の視野角はすべて60度です。
IPSフル視野角、上下左右の視野角はすべて89度です。

④ タッチスクリーン

静電容量式タッチスクリーン、4 線式または 5 線式抵抗膜式タッチスクリーン、カスタマイズ可能な光沢仕上げまたはマット仕上げ。AR (反射防止)、AG (アンチグレア)、AF (指紋防止)、TDM ディスプレイ、タッチスクリーン、および OCA 光学統合。
