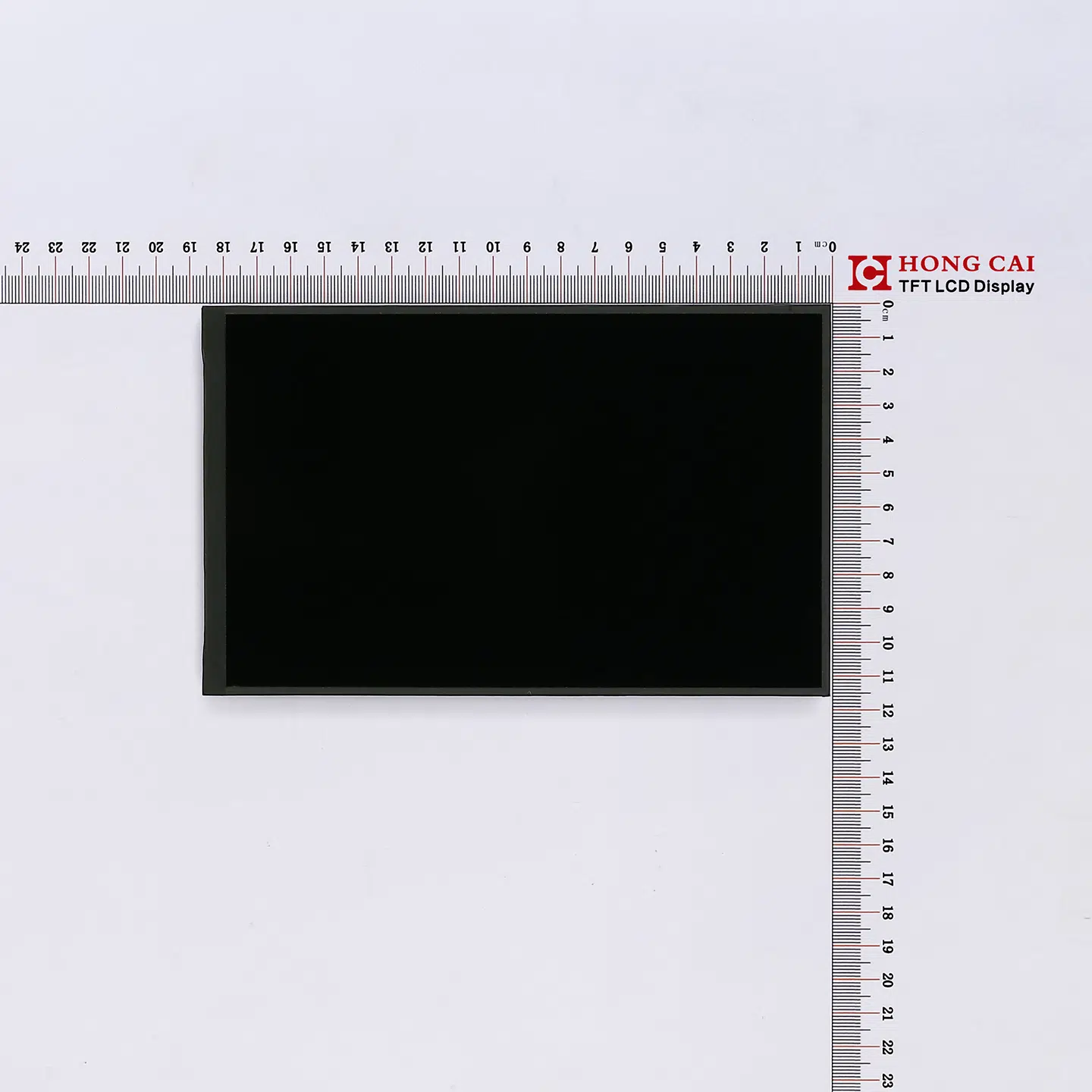

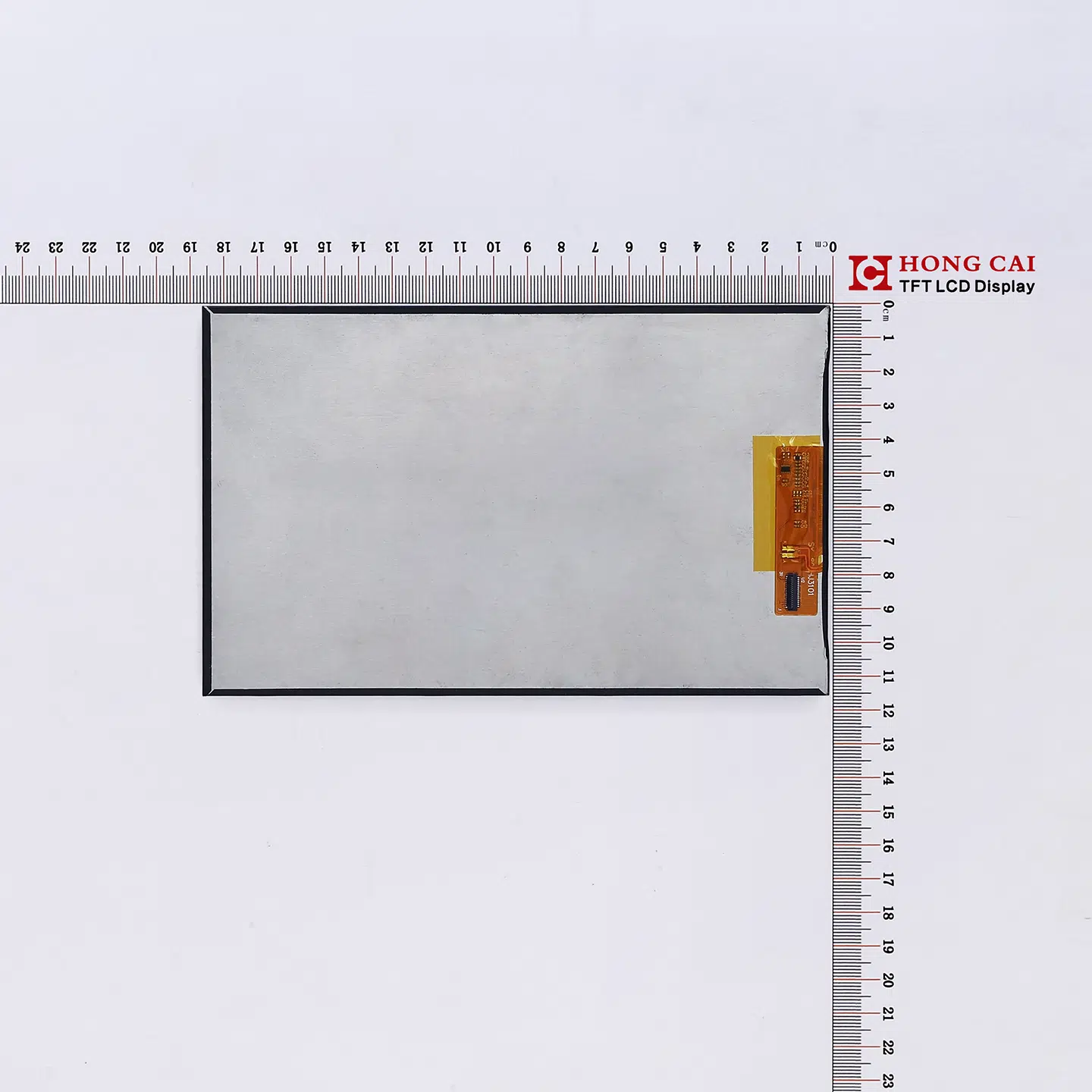

8インチIPSフルビューLCDスクリーンは、解像度800×1280、ドライバICはJD9365、MIPIインターフェースは2チャネルまたは4チャネルに対応しています。31ピン標準ユニバーサルインターフェースを備え、MIPI 2レーンまたは4レーン、LVDSインターフェースをサポートしています。このIPS高解像度・高輝度LCDスクリーンは、独自開発のGT911タッチICを搭載した静電容量式タッチスクリーンと互換性があります。
| Item | Contents | ユニット |
| サイズ | 8 | インチ |
| LCM次元 | 114.60（幅）×184.10（高さ）×2.60（厚さ）mm | mm |
| LCDアクティブエリア | 107.64 * 172.22 | mm |
| ドットの数 | 800 * RGB * 1280 | ピクセル |
| LCDタイプ | a-Si TFT | |
| 視線方向 | IPS | |
| ドライバIC | JD9365DA | |
| インタフェースのタイプ | MIPI 2レーンまたは4レーン | |
| CTP | G + G | |
| CTP IC | GT911 |
LCM PIN
| NO. | シンボル | 詳細説明 |
| 1-3 | レーダー | ブラックライト用電源、陽極 |
| 4 | GND | 陸上 |
| 5-8 | LEDK | ブラックライト用電源、カソード |
| 9-10 | GND | 陸上 |
| 11 | D2 + | MIPI-DSIデータ差動信号入力ピン。（データレーン2） |
| 12 | D2- | MIPI-DSIデータ差動信号入力ピン。（データレーン2） |
| 13 | GND | 陸上 |
| 14 | D1 + | MIPI-DSIデータ差動信号入力ピン。（データレーン1） |
| 15 | D1- | MIPI-DSIデータ差動信号入力ピン。（データレーン1） |
| 16 | GND | 陸上 |
| 17 | CLK+ | MIPI-DSI CLOCK差動信号入力ピン |
| 18 | CLK- | MIPI-DSI CLOCK差動信号入力ピン |
| 19 | GND | 陸上 |
| 20 | D0 + | MIPI-DSIデータ差動信号入力ピン。（データレーン0） |
| 21 | D0- | MIPI-DSIデータ差動信号入力ピン。（データレーン0） |
| 22 | GND | 陸上 |
| 23 | D3 + | MIPI-DSIデータ差動信号入力ピン。（データレーン3） |
| 24 | D3- | MIPI-DSIデータ差動信号入力ピン。（データレーン3） |
| 25 | GND | 陸上 |
| 26 | TE | MPUインターフェースのTE（ティアリング効果）ピンに対応 |
| 27 | RESET | リセットピン |
| 28 | ID | LCD ID |
| 29 | IOVCC 1.8V | I/O電源（1.8V） |
| 30-31 | VDD 3.3V | 電源（2.8V） |
CTP PIN
| NO. | シンボル | 詳細説明 |
| 1 | SDA | I2Cデータ信号 |
| 2 | SCL | I2Cクロック信号 |
| 3 | RST | CTPのリセットピン |
| 4 | INT | 割り込み信号 |
| 5 | VCC 3.3V | 電源（3.3V） |
| 6 | GND | 陸上 |
当社の最小発注数量（MOQ）は非常に柔軟です。小型セミカスタムTFTディスプレイは通常100個からのご注文となりますが、試作やサンプル生産プロジェクトなど、それより少ない数量でもご相談に応じます。
大量生産または大規模プロジェクト注文が一定規模に達すると
プロジェクト開発フェーズ：顧客はスクリーンドライバ、インターフェース電圧、またはソフトウェアを適応させている
特別なニーズ：横画面表示、タッチソリューション等が必要な場合
当社の営業チームは、国際貿易とTFTディスプレイの技術仕様に精通しています。迅速な対応（通常2時間以内）に加え、生産前には完全な技術図面、実物写真、サンプルを用いて細部まで確認いたします。
弊社では、EXW、FOB、CIF などの配送条件を手配し、ご指定の貨物運送業者と連携することができます。
航空貨物、海上貨物、速達便のいずれの場合でも、迅速かつ安全な配送を保証できます。
当社の最小発注数量（MOQ）は非常に柔軟です。中型セミカスタムTFTディスプレイは通常50個からのご注文となりますが、試作やサンプル生産プロジェクトの場合は、それより少ない数量でもご相談に応じます。
タッチスクリーン: 静電容量式および抵抗式タッチスクリーン、AG、AF、AR など。
バックライトの明るさ1000 cd/m²以上の要求を満たすことができます。（ミノルタ色彩分析装置）
産業および医療：特定の業界要件を満たす必要がある等
多くの海外の顧客は、コミュニケーション、品質、国際物流などを考慮して、代理店の利用を好みます。
豊富な経験を持つ当社のチームは、設計、見積もり、製造、品質検査、アフターサービス、通関、国際配送まで、ワンストップサービスを提供しています。工場直販価格と利便性をお届けします。
中国、アジア、ヨーロッパ
A. 外部構造、バックライト、インターフェース FPC。
B. 明るさ1000cd/m²、インターフェースタイプ、FPCAは変更できます。
C. お客様は、RGB、SPI、MCU、LVDS、MIPI 間のカスタマイズされたインターフェース変換を必要としています。
高輝度バックライト技術（≥1000nits）により、日光の下でも明瞭に表示されます。
A. 上から下、左から右の視野角はすべて 60 度です。
B. IPS フル視野角、上下左右の視野角は 89 度です。
A. 静電容量式タッチスクリーン、AR（反射防止）、AG（アンチグレア）、AF（指紋防止）、TDM ディスプレイ タッチスクリーン OCA 光学統合ボンディング。
B. 4 線式または 5 線式の抵抗膜方式タッチスクリーン。光沢仕上げ/マット仕上げをカスタマイズ可能。
