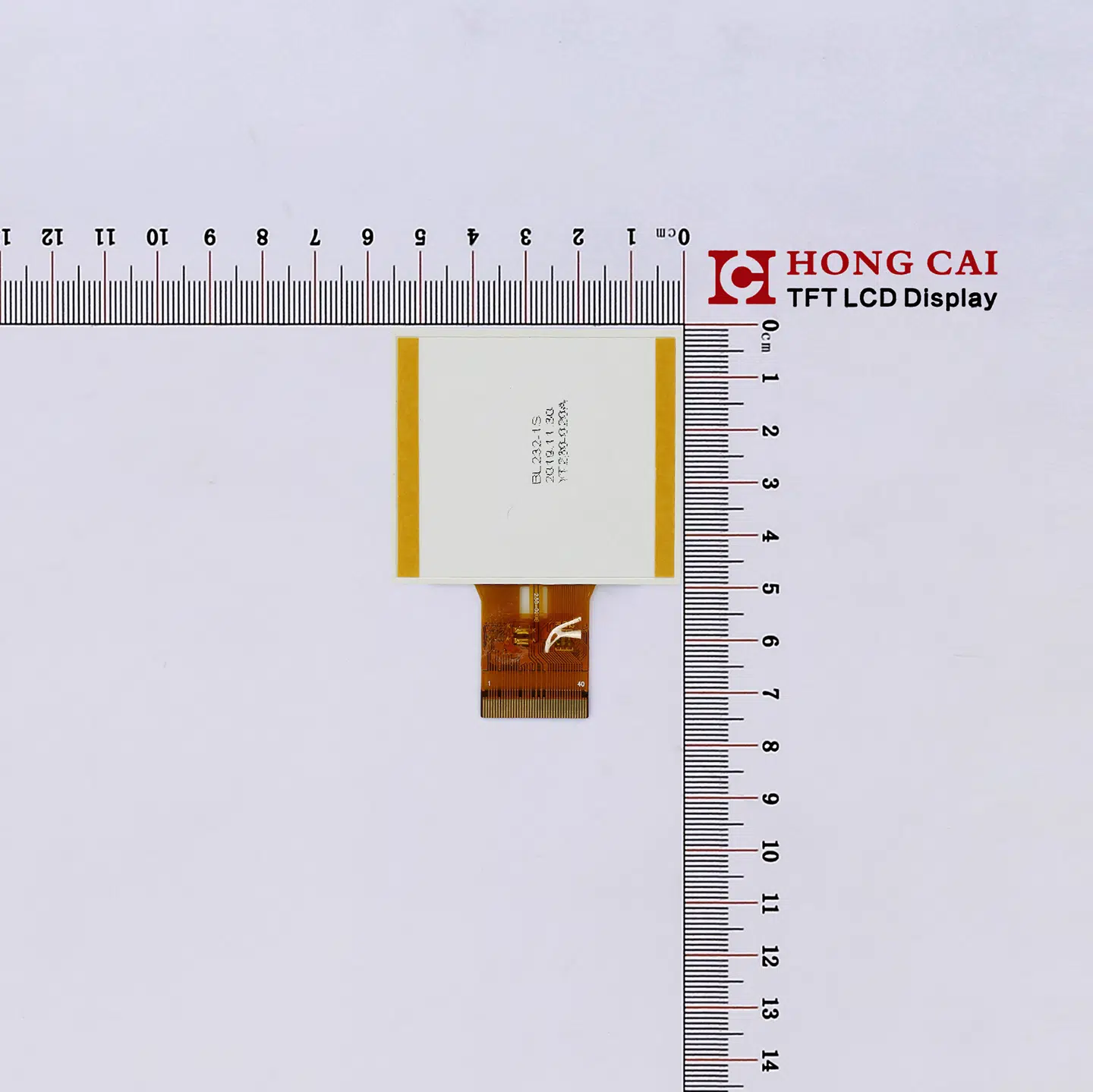

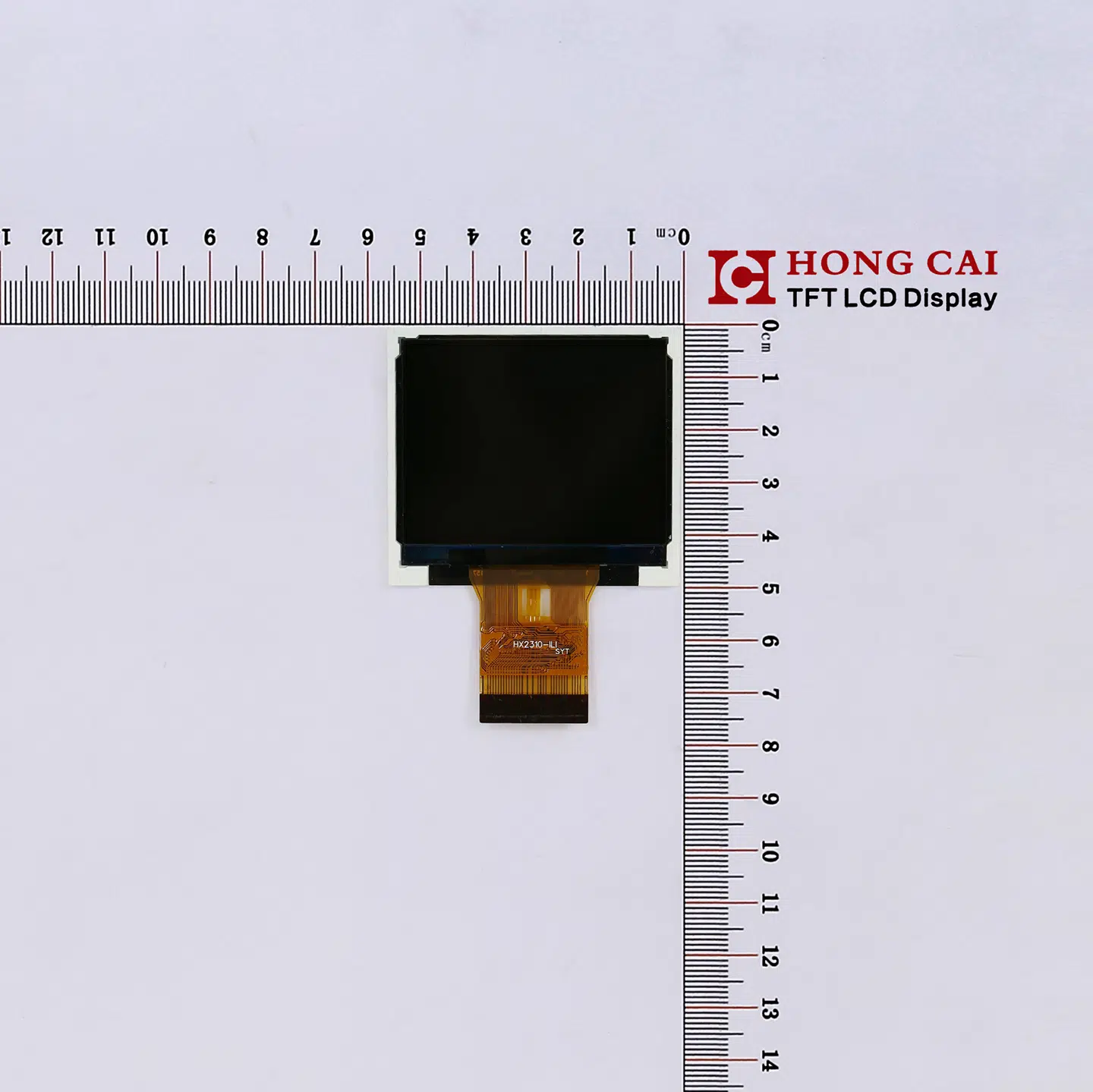

2.31インチTFT液晶ディスプレイは、解像度320×240ピクセルで、ILI9342CドライバICを搭載しています。HC-230HJ4001インターフェースはRGBに対応しており、高画質TFTディスプレイは鮮やかで色鮮やかな画像を表示します。同じインターフェースの2.6インチ横長ディスプレイもご用意しています。この2.31インチフルカラーTFT液晶ディスプレイは、EWV超広視野角、高精細、高輝度表示を特徴としています。
同じインターフェース定義は 2.6 インチです。
| Item | Contents | ユニット |
| サイズ | 2.31 | インチ |
| LCM次元 | 55（幅）× 47.55（高さ）× 2.75（厚さ） | mm |
| LCDアクティブエリア | 46.75x35.06 | mm |
| ドットの数 | 320x240 | ピクセル |
| LCDタイプ | a-Si TFT | |
| 視線方向 | 6時 | |
| ドライバIC | ILI9342C | |
| インタフェースのタイプ | RGB | |
| 使用温度 | -20℃〜70℃ | |
| 保管温度 | -30℃〜80℃ | |
| バックライト | 320 | cd /m² |
| タッチスクリーン | TBD |
| NO. | シンボル | 詳細説明 |
| 1 | NC | NC |
| 2 | NC | NC |
| 3 | VGL | 電力設定用コンデンサ |
| 4 | C4P | チャージポンプ用コンデンサ |
| 5 | C4M | チャージポンプ用コンデンサ |
| 6 | VGA | 電力設定用コンデンサ |
| 7 | NC | NC |
| 8 | VCAC | 電力設定用コンデンサ |
| 9 | ヴィント3 | 電力設定用コンデンサ |
| 10 | C3P | チャージポンプ用コンデンサ |
| 11 | C3N | チャージポンプ用コンデンサ |
| 12 | ヴィント2 | 電力設定用コンデンサ |
| 13 | C2P | チャージポンプ用コンデンサ |
| 14 | C2M | チャージポンプ用コンデンサ |
| 15 | NC | NC |
| 16 | C1P | 昇圧コンバータのパワートランジスタゲート信号 |
| 17 | C1M | メインブーストレギュレータのフィードバック入力。 |
| 18 | PGND | 陸上 |
| 19 | PVDD | 電源 |
| 20 | NC | NC |
| 21 | レーダー | バックライト陽極 |
| 22 | NC | NC |
| 23 | LEDK | バックライトカソード |
| 24 | NC | NC |
| 25 | GND | 陸上 |
| 26 | VCC | 電源 |
| 27 | CS | チップセレクト |
| 28 | SDA | シリアルデータ入力 |
| 29 | SCL | シリアルクロック |
| 30 | HS | ライン同期信号 |
| 31 | VS | フレーム同期信号 |
| 32 | DCLK | ドットクロックサイン |
| 33-38 | D5〜D0 | データバス |
| 39-40 | NC | NC |
当社の最小発注数量（MOQ）は非常に柔軟です。小型セミカスタムTFTディスプレイは通常100個からのご注文となりますが、試作やサンプル生産プロジェクトなど、それより少ない数量でもご相談に応じます。
大量生産または大規模プロジェクト注文が一定規模に達すると
プロジェクト開発フェーズ：顧客はスクリーンドライバ、インターフェース電圧、またはソフトウェアを適応させている
特別なニーズ：横画面表示、タッチソリューション等が必要な場合
当社の営業チームは、国際貿易とTFTディスプレイの技術仕様に精通しています。迅速な対応（通常2時間以内）に加え、生産前には完全な技術図面、実物写真、サンプルを用いて細部まで確認いたします。
弊社では、EXW、FOB、CIF などの配送条件を手配し、ご指定の貨物運送業者と連携することができます。
航空貨物、海上貨物、速達便のいずれの場合でも、迅速かつ安全な配送を保証できます。
当社の最小発注数量（MOQ）は非常に柔軟です。中型セミカスタムTFTディスプレイは通常50個からのご注文となりますが、試作やサンプル生産プロジェクトの場合は、それより少ない数量でもご相談に応じます。
タッチスクリーン: 静電容量式および抵抗式タッチスクリーン、AG、AF、AR など。
バックライトの明るさ1000 cd/m²以上の要求を満たすことができます。（ミノルタ色彩分析装置）
産業および医療：特定の業界要件を満たす必要がある等
多くの海外の顧客は、コミュニケーション、品質、国際物流などを考慮して、代理店の利用を好みます。
豊富な経験を持つ当社のチームは、設計、見積もり、製造、品質検査、アフターサービス、通関、国際配送まで、ワンストップサービスを提供しています。工場直販価格と利便性をお届けします。
中国、アジア、ヨーロッパ
A. 外部構造、バックライト、インターフェース FPC。
B. 明るさ1000cd/m²、インターフェースタイプ、FPCAは変更できます。
C. お客様は、RGB、SPI、MCU、LVDS、MIPI 間のカスタマイズされたインターフェース変換を必要としています。
高輝度バックライト技術（≥1000nits）により、日光の下でも明瞭に表示されます。
A. 上から下、左から右の視野角はすべて 60 度です。
B. IPS フル視野角、上下左右の視野角は 89 度です。
A. 静電容量式タッチスクリーン、AR（反射防止）、AG（アンチグレア）、AF（指紋防止）、TDM ディスプレイ タッチスクリーン OCA 光学統合ボンディング。
B. 4 線式または 5 線式の抵抗膜方式タッチスクリーン。光沢仕上げ/マット仕上げをカスタマイズ可能。
