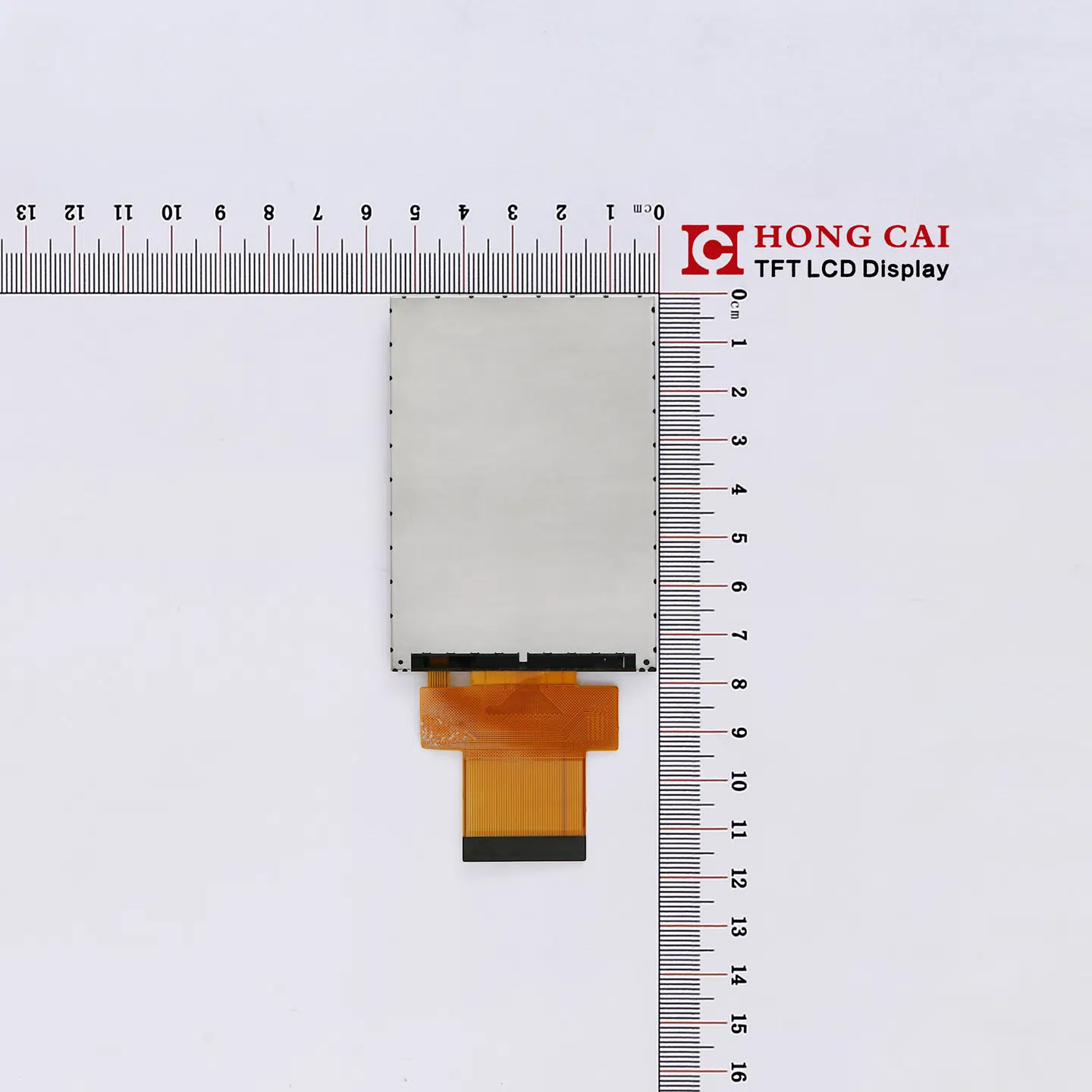

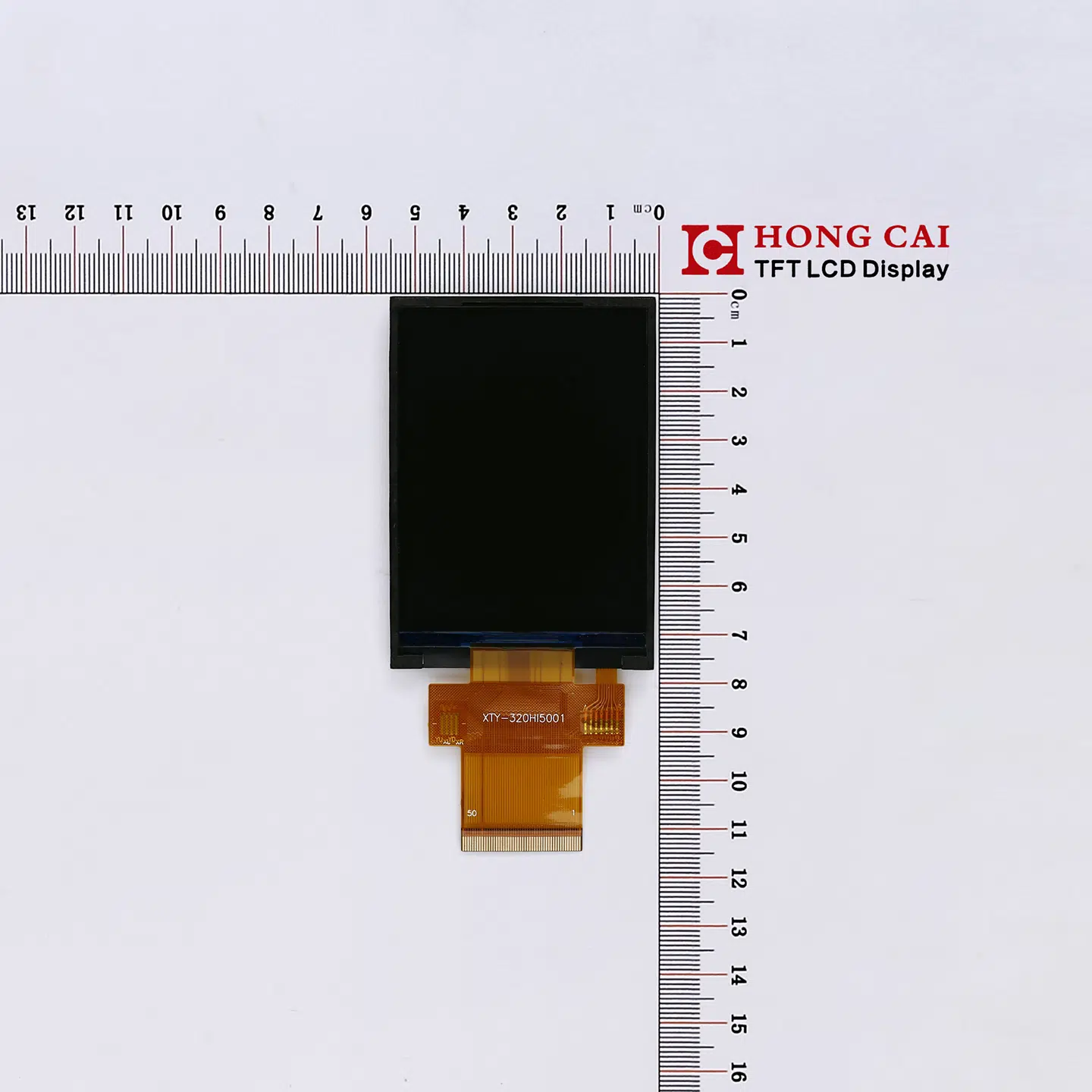

3.2寸显示屏SPI+RGB/MCU，分辨率为240 x 320像素，HC-320HI5001是一款驱动IC为ST7789，提供清晰细腻的视觉效果。低功耗的SPI+RGB/MCU接口数据传输确保了显示屏高效稳定地运行。
| Item | Contents | ユニット |
| サイズ | 3.2 | インチ |

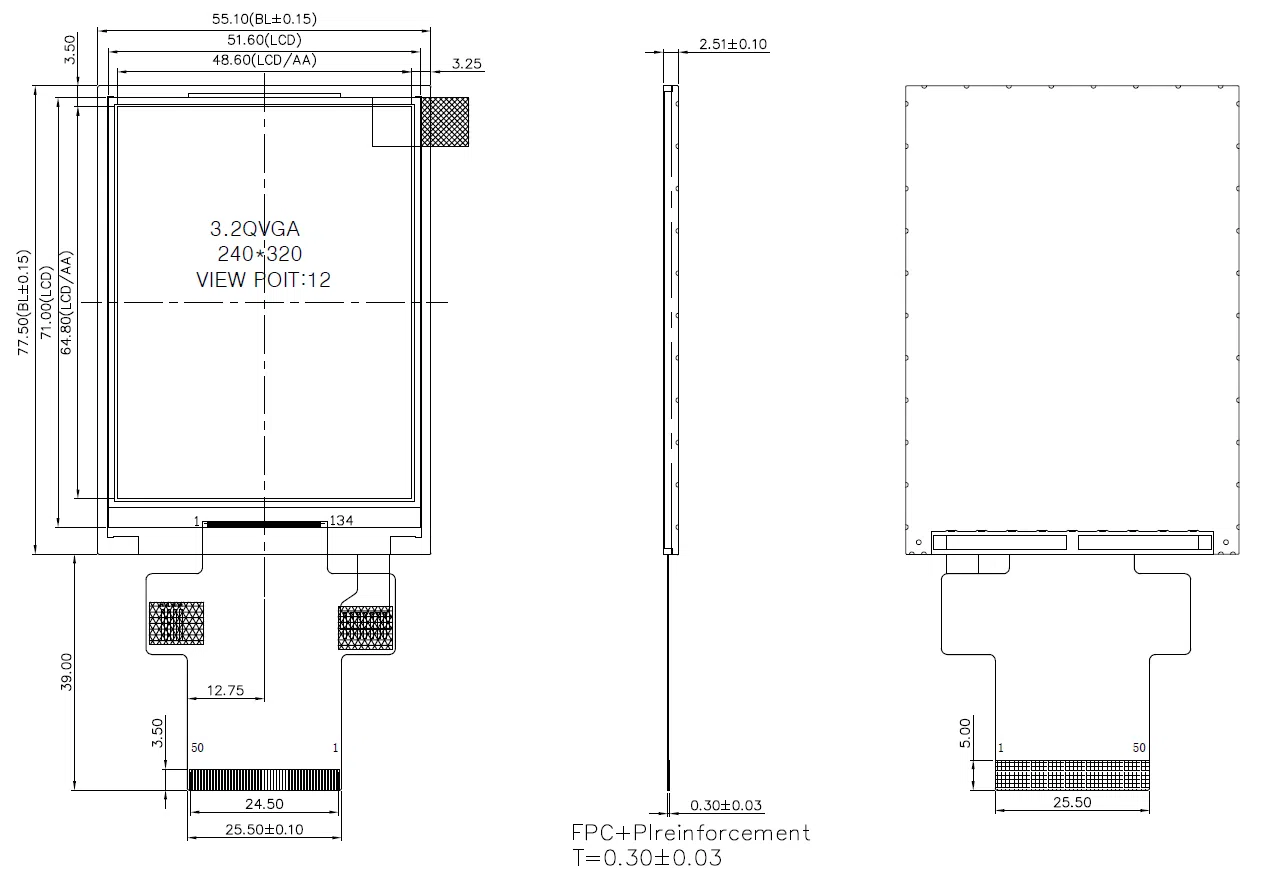

| LCM次元 | 55.10（幅）* 77.50（高さ）* 2.50（厚さ） | mm |
| LCDアクティブエリア | 48.60 * 64.80 | mm |
| ドットの数 | 240x320 | ピクセル |
| LCDタイプ | a-Si TFT | |
| 視線方向 | 12時 | |
| ドライバIC | ST7789V | |
| インタフェースのタイプ | MCU | |
| 使用温度 | -20℃〜70℃ | |
| 保管温度 | -30℃〜80℃ | |
| バックライトタイプ | 6のLED | |
| 輝度 | 320 | cd /m² |
| NO. | シンボル | 詳細説明 |
| 1 | GND | 陸上 |
| 2-5 | NC | NC |
| 6-7 | IOVCC | I/O電源 |
| 8-9 | VCC | 電源 |
| 10 | IM2 | I/O選択 |
| 11 | IM1 | I/O選択 |
| 12 | IM0 | I/O選択 |
| 13 | RESET | リセットピン |
| 14 | CS | チップセレクト |
| 15 | RS | データ/コマンドレジスタアドレス |
| 16 | WR | 書き込み信号、立ち上がりエッジトリガー |
| 17 | RD | 読み取り信号、立ち上がりエッジアクティブ。 |
| 18 | VS | フレーム同期信号 |
| 19 | HS | ライン同期信号 |
| 20 | DE | データ有効信号 |
| 21 | DCLK | ドットクロックサイン |
| 22 | SDA | シリアルデータ入力 |
| 23-40 | DB0～DB17 | データバス |
| 41 | S.D.O. | シリアルデータ出力 |
| 42 | GND | 陸上 |
| 43 | レーダー | バックライトアノード/ |
| 44-49 | LEDK1-K6 | バックライトカソード |
| 50 | GND | 陸上 |
当社の最小発注数量（MOQ）は非常に柔軟です。小型セミカスタムTFTディスプレイは通常100個からのご注文となりますが、試作やサンプル生産の場合は、さらに少ない数量でもご相談に応じます。
当社の最小発注量（MOQ）は非常に柔軟です。中型セミカスタムTFTディスプレイは通常100個からのご注文となりますが、パイロット生産や試作プロジェクトの場合は、それより少ない数量でもご相談に応じます。
大量生産または大規模プロジェクト注文が一定規模に達すると
プロジェクト開発フェーズ：顧客はスクリーンドライバ、インターフェース電圧、またはソフトウェアを適応させている
特別なニーズ：横画面表示、タッチソリューション等が必要な場合
タッチスクリーン: 静電容量式および抵抗式タッチスクリーン、AG、AF、AR など。
バックライトの明るさ1000 cd/m²以上の要求を満たすことができます。（ミノルタ色彩分析装置）
産業および医療：特定の業界要件を満たす必要がある等
当社の営業チームは、国際貿易とTFTディスプレイの技術仕様に精通しています。迅速な対応（通常2時間以内）に加え、生産前には完全な技術図面、実物写真、サンプルを用いて細部まで確認いたします。
多くの海外の顧客は、コミュニケーション、品質、国際物流などを考慮して、代理店の利用を好みます。
豊富な経験を持つ当社のチームは、設計、見積もり、製造、品質検査、アフターサービス、通関、国際配送まで、ワンストップサービスを提供しています。工場直販価格と利便性をお届けします。
弊社では、EXW、FOB、CIF、DDP などの配送条件を手配し、ご指定の貨物運送業者と連携することができます。
航空貨物、海上貨物、速達便のいずれの場合でも、迅速かつ安全な配送を保証できます。
中国、アジア、ヨーロッパ
① カスタマイズされた表示画面
カスタマイズされたバックライトの形状とインターフェース ケーブル FPC。
B. 明るさ1000cd/m²、インターフェース、FPCAに準拠可能。
C. お客様は、RGB、SPI、MCU、LVDS、MIPI 間のカスタマイズされたインターフェース変換を必要としています。
② 超高輝度
高輝度バックライト技術（≥1000nits）により、日光の下でも明瞭に表示されます。
③ EWV（超広視野角））
上下左右の視野角はすべて60度です。
IPSフル視野角、上下左右の視野角はすべて89度です。
④ タッチスクリーン
静電容量式タッチスクリーン、4 線式または 5 線式抵抗膜式タッチスクリーン、カスタマイズ可能な光沢仕上げまたはマット仕上げ。AR (反射防止)、AG (アンチグレア)、AF (指紋防止)、TDM ディスプレイ、タッチスクリーン、および OCA 光学統合。
