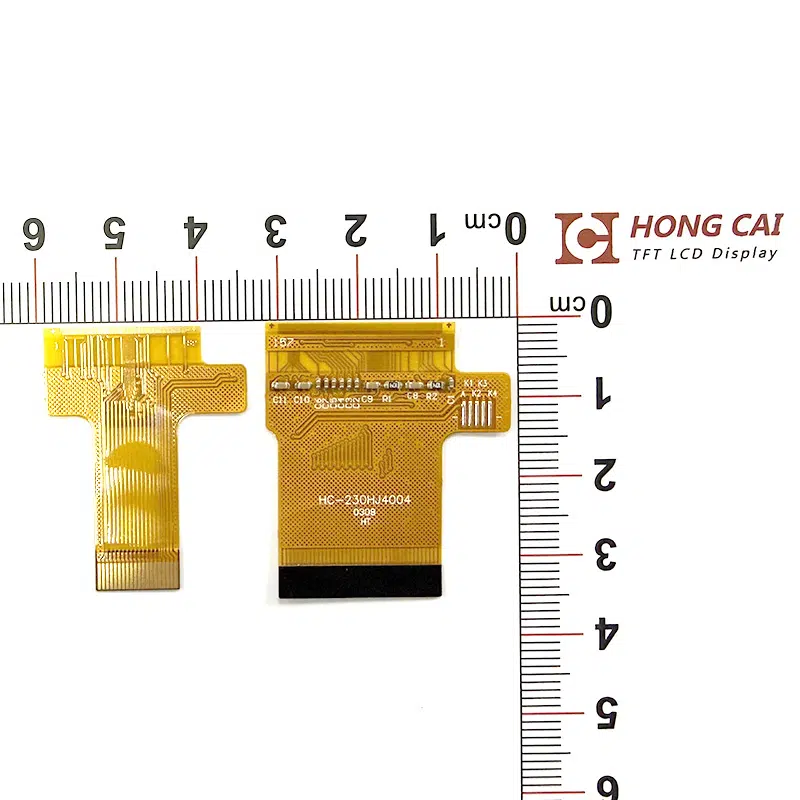

디스플레이 케이블은 한쪽 끝은 디스플레이 패널에 연결되고 다른 쪽 끝은 마더보드와 통신합니다. 일반적으로 연성 인쇄 회로 기판(FPC)으로 제작되며, 마더보드와의 연결은 화면의 정상적인 표시를 위해 신호와 전원을 전달하는 역할을 합니다.
리본 케이블의 신호 단자는 주로 다음과 같은 기능을 수행합니다.
1. 신호 전송: 메인 제어 칩에서 출력된 디스플레이 신호 데이터(예: RGB, LVDS, MIPI 등)를 TFT 드라이버 IC로 전송합니다.
2. 전원 공급 장치: LCD 드라이버 칩, 백라이트 드라이버 회로 등에 작동 전압을 제공합니다.
3. 제어 인터페이스: 리셋 신호, 백라이트 스위치 신호, 터치 신호 등
리본 케이블 본딩은 주로 다음과 같은 기능을 수행합니다.
1. 리본 케이블의 정밀 배선 부분을 TFT 패널의 유리 기판에 접합합니다.
출력 단자에 대한 일반적인 정의:
|
신호
|
설명
|
|
VCC
|
전원 공급 장치(3.3V / 1.8V)
|
|
GND
|
접지선
|
|
CLK+ / CLK−
|
클록 신호
|
|
LED−
|
백라이트 전원 공급 장치 음극 단자
|
|
LED +
|
백라이트 전원 공급 장치 양극 단자
|
