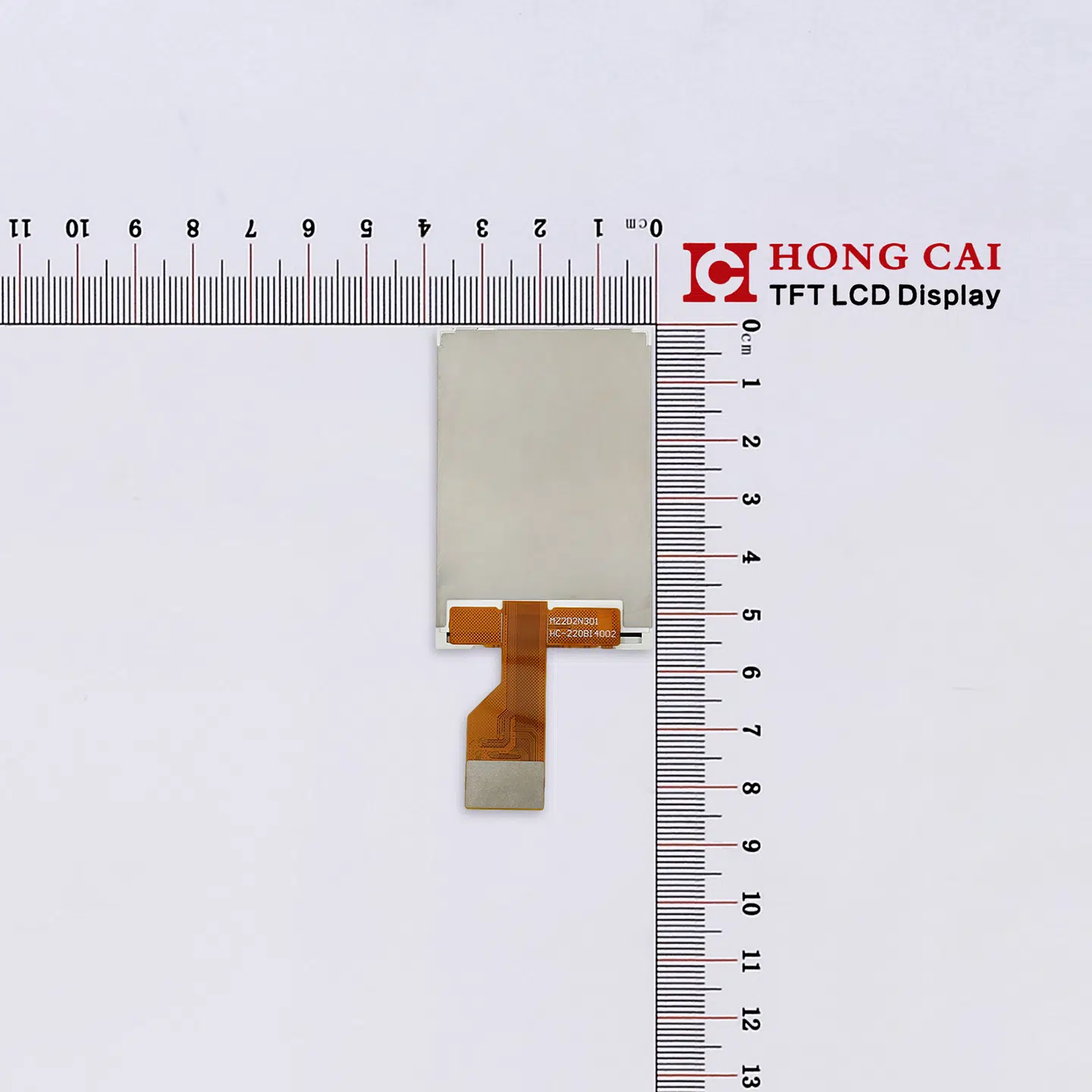

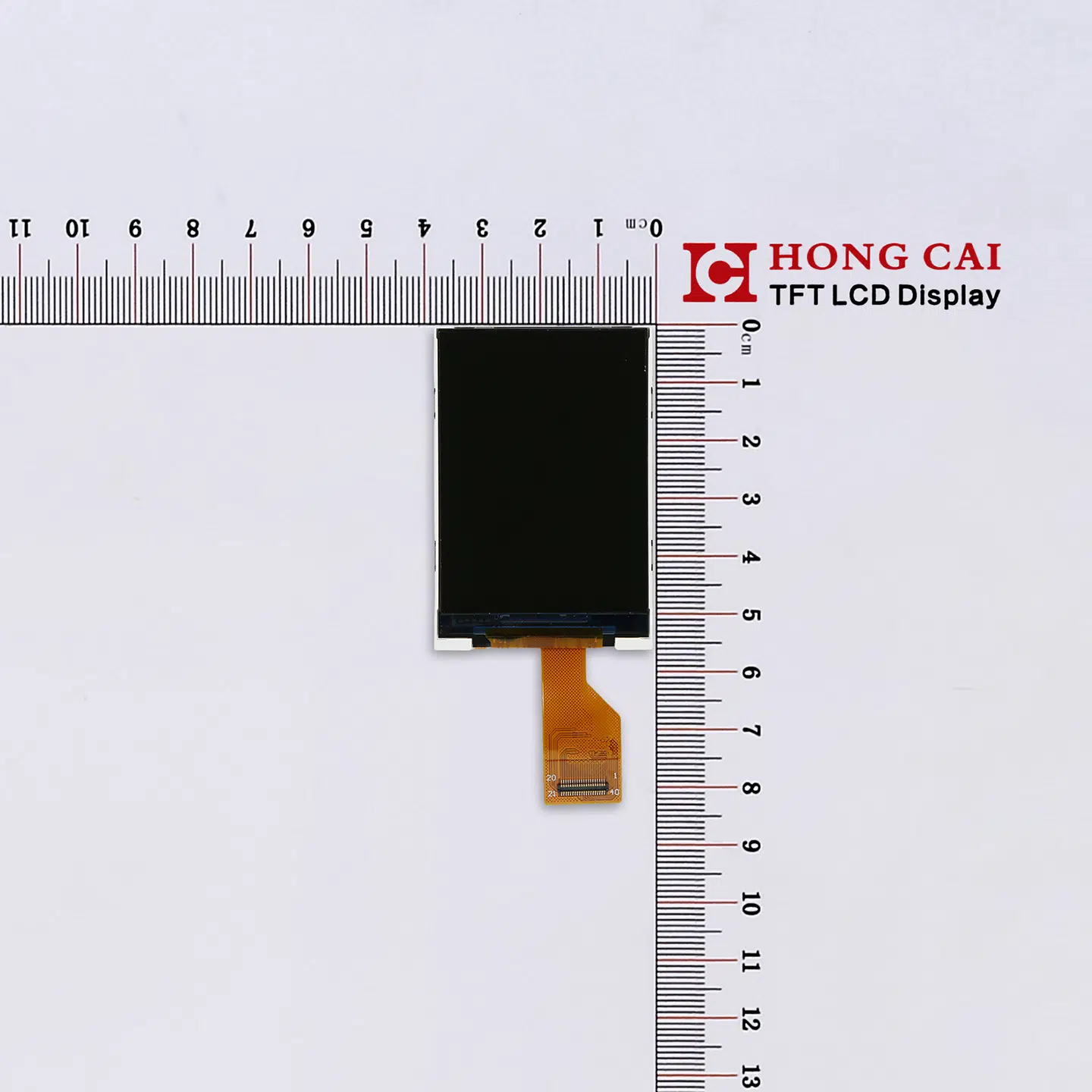

MZ2D2N301 또는 HC-220BI4002 모델로 제공되는 2.2인치 LCD 디스플레이는 240x320 해상도의 2.2인치 화면을 제공하며, 176x220의 저해상도도 지원하여 선명하고 디테일한 화면을 제공합니다. 12포인트 시야각 설계와 고성능 ST7789V 드라이버 칩을 사용하여 LCD 화면의 안정성과 신뢰성을 보장합니다. SPI/MCU/RGB 인터페이스를 지원하며, 320cd/m²의 밝기를 자랑하여 밝은 환경에서도 선명한 시인성을 보장합니다.

항목	목차	단위
크기	2.2	인치
LCM 차원	38.68(폭)* 55.14(높이) * 2.35(두께)	mm
LCD 활성 영역	33.84 × 45.12	mm
점의 개수	240 × 320	픽셀
액정 유형	a-Si TFT
보기 방향	12시
드라이버 IC	ST7789V
인터페이스 유형	SPI/MCU/RGB
작동 온도	-20 ℃ ~ 70 ℃
저장 온도	-30 ℃ ~ 80 ℃
역광	320	cd / m²
터치 스크린	TBD

图纸

接口

NO.	상징	기술설명
1-16	DB15-DB0	데이터 버스
17	SDA	직렬 데이터 입력
18	RD	신호를 읽고, 상승 에지 활성입니다.
19	WR	(MCU/쓰기 신호, 상승 에지 트리거) (SPI/대상 레지스터 선택)
20	DC	(MCU 데이터/명령 레지스터 주소.)( SPI 클록 신호, 상승 에지 트리거.)
21	CS	칩 선택
22	TE	프레임 마크.
23	NC	NC
24	NC	NC
25	IOVCC	I/O 전원 공급 장치
26	VCC	전원 공급 장치
27	GND	육로
28	레다	백라이트 애노드
29	LEDK	백라이트 음극
30	LEDK1	백라이트 음극
31	IM0	인터페이스 모드 선택.
32	IM1	인터페이스 모드 선택.
33	IM2	인터페이스 모드 선택.
34	초기화	리셋 핀
35	VS	프레임 동기화 신호
36	HS	회선 동기화 신호
37	PLCK	도트 클락 시그나
38	DE	데이터 활성화 신호
39	DB17	데이터 버스
40	DB16	데이터 버스


자주 묻는 질문

소형 TFT 디스플레이(반맞춤형)의 최소 주문 수량은 얼마입니까?

당사의 최소 주문 수량(MOQ)은 매우 유연합니다. 소형 세미 커스텀 TFT 디스플레이는 일반적으로 100개부터 주문하며, 시제품 생산이나 샘플 제작의 경우 수량을 더 낮추도록 협의 가능합니다.

중형 TFT 디스플레이의 최소 주문 수량(반맞춤형)은 얼마입니까?

당사의 최소 주문 수량(MOQ)은 매우 유연합니다. 중형 세미커스텀 TFT 디스플레이는 일반적으로 100개 단위로 주문하며, 파일럿 생산이나 시제품 제작을 위해 더 적은 수량을 협의하여 주문하실 수 있습니다.

FAE 기술 지원은 어떤 상황에서 제공됩니까?

대량 생산 또는 대량 프로젝트주문이 일정 규모에 도달하면
프로젝트 개발 단계：고객이 화면 드라이버, 인터페이스 전압 또는 소프트웨어를 조정하고 있습니다.
특별한 요구：수평 화면 디스플레이, 터치 솔루션 등이 필요한 경우

어떤 프로젝트를 맞춤화할 수 있나요?

触摸屏: 정전식 및 저항식 터치스크린, AG, AF, AR 등
백라이트 밝기1000 cd/m² 이상의 요구 사항을 충족할 수 있습니다. (미놀타 색도 분석기)
산업 및 의료：특정 산업 요구 사항 등을 충족해야 함

원활한 의사소통을 어떻게 보장하시나요?

저희 영업팀은 국제 무역 및 TFT 디스플레이 기술 사양에 정통합니다. 빠른 응답(보통 2시간 이내)을 드리며, 생산 전에 완전한 기술 도면이나 실제 사진, 샘플을 통해 모든 세부 사항을 확인합니다.

为什么选择我们?

많은 해외 고객은 의사소통, 품질, 국제 물류 등의 이유로 대리점을 이용하는 것을 선호합니다.

풍부한 경험을 바탕으로 설계, 견적, 제작, 품질 검사, 애프터서비스, 통관부터 해외 배송까지 원스톱 서비스를 제공합니다. 공장 직거래 가격과 편리한 서비스를 경험해 보세요.

귀사의 공장에서 운송 및 수출 서류를 직접 처리할 수 있나요?

EXW, FOB, CIF 또는 DDP와 같은 운송 조건을 정하고, 고객이 지정한 화물 운송업체와 협력할 수 있습니다.

항공 운송, 해상 운송, 익스프레스 배송 등 어떤 운송 수단이든 빠르고 안전한 배송을 보장합니다.

귀사의 주요 고객은 어느 나라입니까?

중국, 아시아, 유럽

LCD 카탈로그

① 맞춤형 디스플레이 화면

맞춤형 백라이트 모양과 인터페이스 케이블 FPC.
B. 밝기 1000cd/m², 인터페이스, FPCA를 기반으로 할 수 있습니다.
C. 고객은 RGB, SPI, MCU, LVDS, MIPI 간의 맞춤형 인터페이스 변환을 요구합니다.

② 초고휘도

고휘도 백라이트 기술(≥1000nits)로 햇빛 아래에서도 선명하게 보입니다.

③ EWV(초광각 시야각))

상하좌우 시야각은 모두 60도입니다.
IPS 전체 시야각, 상하좌우 시야각은 모두 89도입니다.

④ 터치스크린

정전식 터치스크린, 4선식 또는 5선식 저항식 터치스크린, 맞춤형 광택 또는 무광 마감. AR(반사 방지), AG(눈부심 방지), AF(지문 방지), TDM 디스플레이, 터치스크린 및 OCA 광학 통합.

2.2인치 LCD 디스플레이

2.2인치 TFT 스크린_240×320
