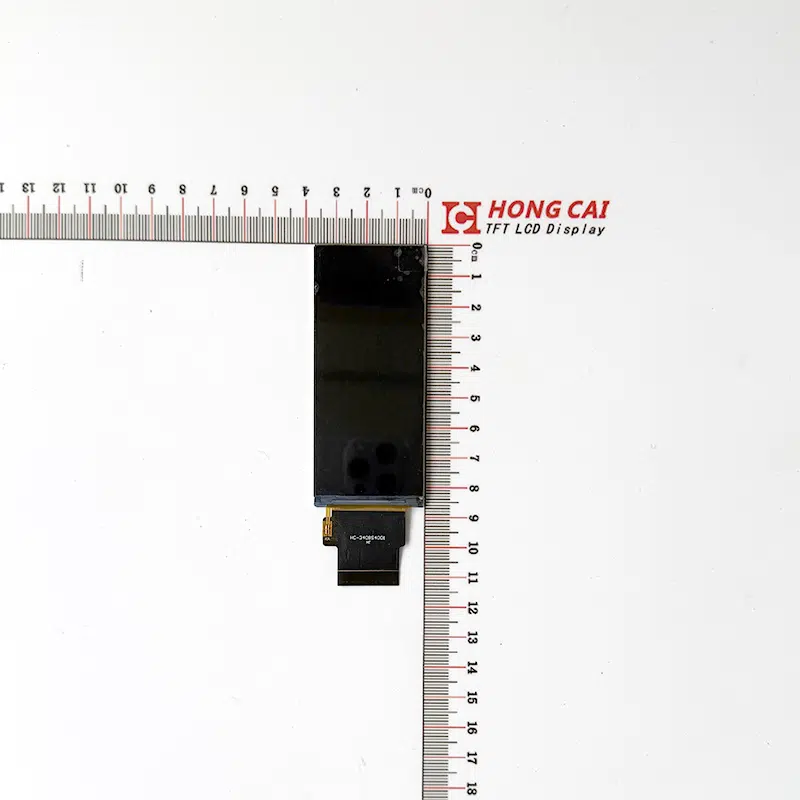

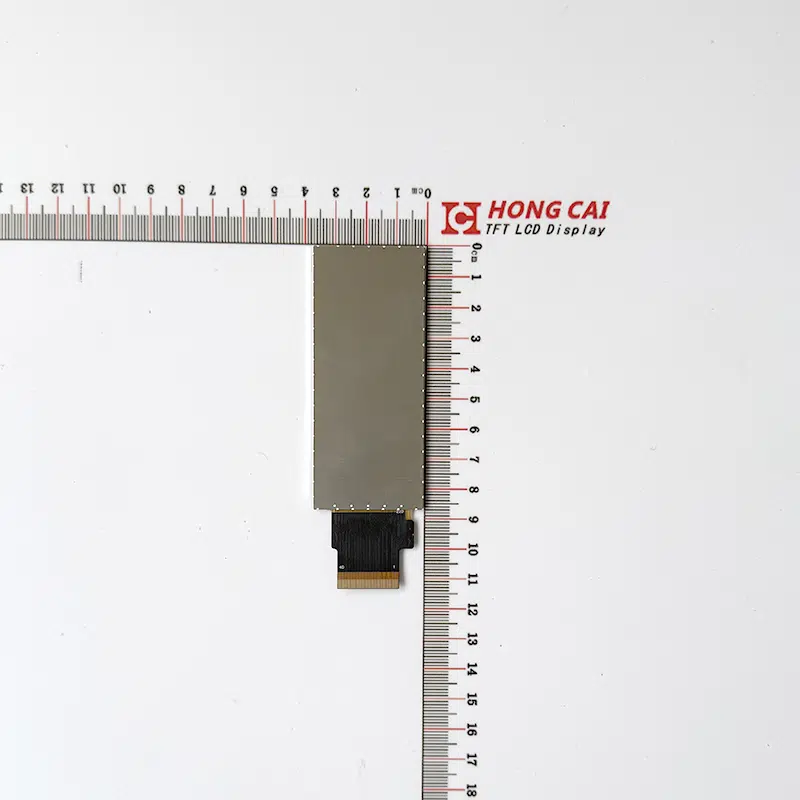

340×800 해상도의 3.5인치 스트립 디스플레이는 독특한 비율의 디스플레이를 자랑합니다. 좁고 긴 디자인은 고객에게 더욱 다양한 디스플레이 옵션과 솔루션을 제공합니다. 당사는 현재 가전제품, 컴퓨터, 전자 네트워크 시스템 등에 사용되는 다양한 크기의 장형 TFT 디스플레이를 제공하고 있습니다.
| 항목 | 목차 | 단위 |
| 크기 | 3.5 | 인치 |

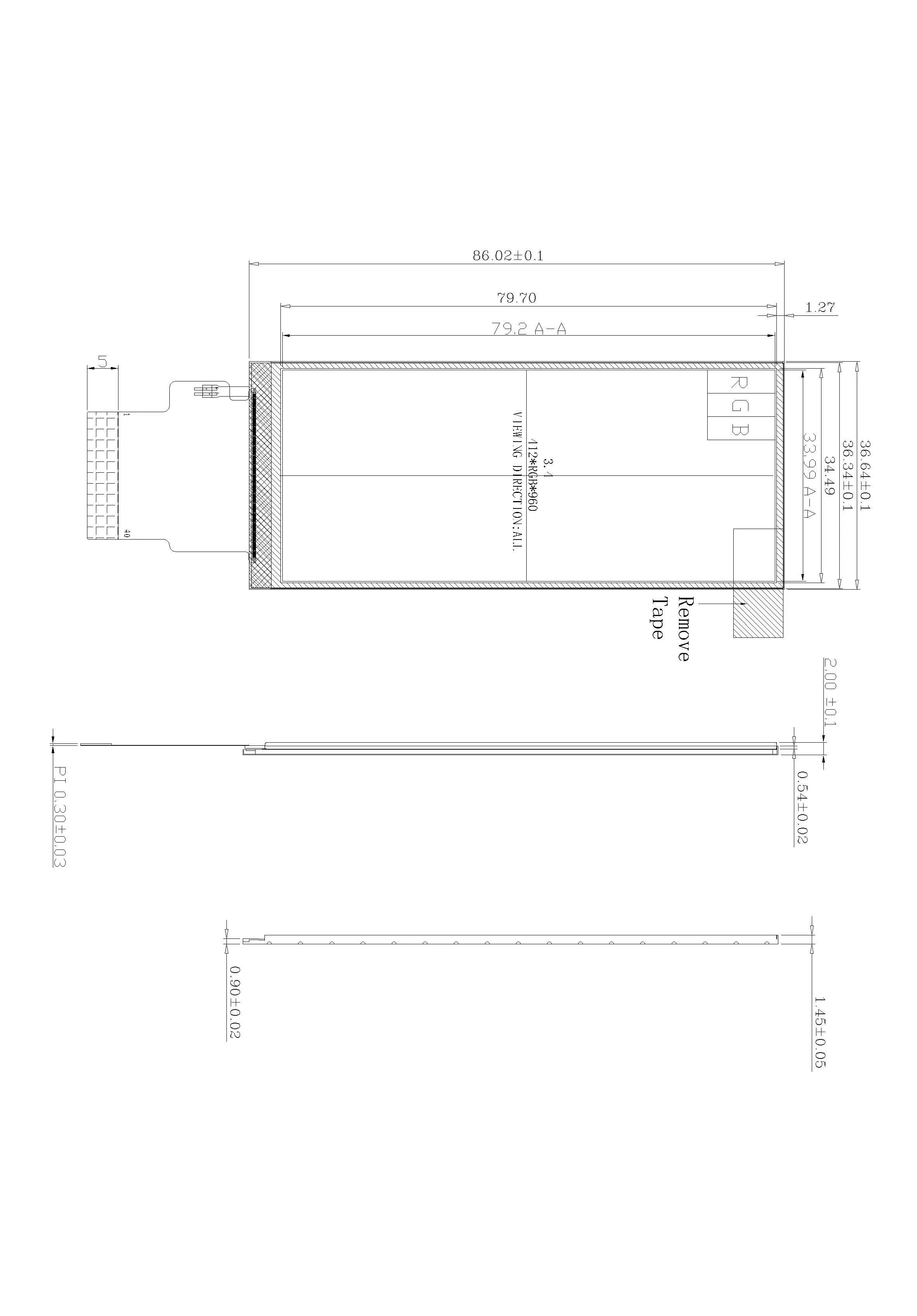

| LCM 차원 | 36.67 (H) × 88.45 (V) | mm |
| LCD 활성 영역 | 33.97 (H) × 81 (V) | mm |
| 점의 개수 | 340 × 800 | 픽셀 |
| 액정 유형 | a-Si TFT | |
| 보기 방향 | 모든 시간 | |
| 드라이버 IC | ST7701 | |
| 인터페이스 유형 | SPI+RGB | |
| 작동 온도 | -20 ℃ ~ 70 ℃ | |
| 저장 온도 | -30 ℃ ~ 80 ℃ | |
| 역광 | 400 | cd / m² |
| 터치 스크린 | TBD |
| 핀 번호 | 핀 이름 | 기술설명 |
| 1 | 레다 | 백라이트 양극 |
| 2 | LEDK | 백라이트 음극 |
| 3 | LEDK | 백라이트 음극 |
| 4 | GND | 전원 접지 |
| 5 | VDD | 인터페이스 로직을 위한 전원 공급 장치 회로 |
| 6 | RST | 입력 핀 재설정 |
| 7 ~ 8 | NC | NC |
| 9 | SDA | SPI를 위한 직렬 데이터 입력/출력 양방향 핀입니다. |
| 10 | SCK | SPI 인터페이스를 위한 직렬 클록 입력. |
| 11 | CS | 칩 선택 신호 |
| 12 | PCLK | RGB 인터페이스 작동을 위한 도트 클록 신호 |
| 13 | DE | RGB 인터페이스 작동을 위한 데이터 활성화 신호 |
| 14 | VS | RGB 인터페이스 동작을 위한 프레임 동기화 신호 |
| 15 | HS | RGB 인터페이스 동작을 위한 라인 동기화 신호 |
| 16 ~ 33 | DB0-DB17 | RGB 인터페이스를 위한 18비트 병렬 데이터 버스 |
| 34 | GND | 전원 접지 |
| 35 | TP-INT | 정전식 터치펜 인터럽트 신호 |
| 36 | TP-SDA | 정전식 터치 SDA 신호, 12C 인터페이스 |
| 37 | TP-SCL | 정전식 터치 SCL 신호, I2C 인터페이스. |
| 38 | TP-RST | 정전식 터치 리셋 신호. |
| 39 | TP-VCL | 정전식 터치 전원 공급 장치(2.8-3.3V) |
| 40 | GND | 전원 접지 |
당사의 최소 주문 수량(MOQ)은 매우 유연합니다. 소형 세미커스텀 TFT 디스플레이는 일반적으로 100개부터 주문 가능하며, 시제품 생산이나 샘플링 프로젝트의 경우 더 적은 수량을 협의하여 제작할 수 있습니다.
대량 생산 또는 대량 프로젝트주문이 일정 규모에 도달하면
프로젝트 개발 단계：고객이 화면 드라이버, 인터페이스 전압 또는 소프트웨어를 조정하고 있습니다.
특별한 요구：수평 화면 디스플레이, 터치 솔루션 등이 필요한 경우
저희 영업팀은 국제 무역 및 TFT 디스플레이 기술 사양에 정통합니다. 빠른 응답(보통 2시간 이내)을 드리며, 생산 전에 완전한 기술 도면이나 실제 사진, 샘플을 통해 모든 세부 사항을 확인합니다.
EXW, FOB, CIF와 같은 운송 조건을 정하고, 고객이 지정한 화물 운송업체와 협력할 수 있습니다.
항공 운송, 해상 운송, 익스프레스 배송 등 어떤 운송 수단이든 빠르고 안전한 배송을 보장합니다.
당사의 최소 주문 수량(MOQ)은 매우 유연합니다. 중형 세미커스텀 TFT 디스플레이는 일반적으로 50개부터 주문 가능하며, 시제품 생산이나 샘플링 프로젝트의 경우 더 적은 수량을 협의하여 제작할 수 있습니다.
触摸屏: 정전식 및 저항식 터치스크린, AG, AF, AR 등
백라이트 밝기1000 cd/m² 이상의 요구 사항을 충족할 수 있습니다. (미놀타 색도 분석기)
산업 및 의료：특정 산업 요구 사항 등을 충족해야 함
많은 해외 고객은 의사소통, 품질, 국제 물류 등의 이유로 대리점을 이용하는 것을 선호합니다.
풍부한 경험을 바탕으로 설계, 견적, 제작, 품질 검사, 애프터서비스, 통관부터 해외 배송까지 원스톱 서비스를 제공합니다. 공장 직거래 가격과 편리한 서비스를 경험해 보세요.
중국, 아시아, 유럽
A. 외부 구조, 백라이트 및 인터페이스 FPC.
B. 밝기 1000cd/m², 인터페이스 유형, FPCA 수정 가능.
C. 고객은 RGB, SPI, MCU, LVDS, MIPI 간의 맞춤형 인터페이스 변환을 요구합니다.
고휘도 백라이트 기술(≥1000nits)로 햇빛 아래에서도 선명하게 보입니다.
A. 위에서 아래로, 좌우로 보는 각도는 모두 60도입니다.
B. IPS 전체 시야각, 위, 아래, 왼쪽, 오른쪽 모두 89도의 시야각을 제공합니다.
A. 정전식 터치스크린, AR(반사방지), AG(눈부심방지), AF(지문방지), TDM 디스플레이 터치스크린 OCA 광학적 통합 접합.
B. 4선 또는 5선 저항식 터치스크린, 광택/무광 마감, 사용자 정의 가능.
