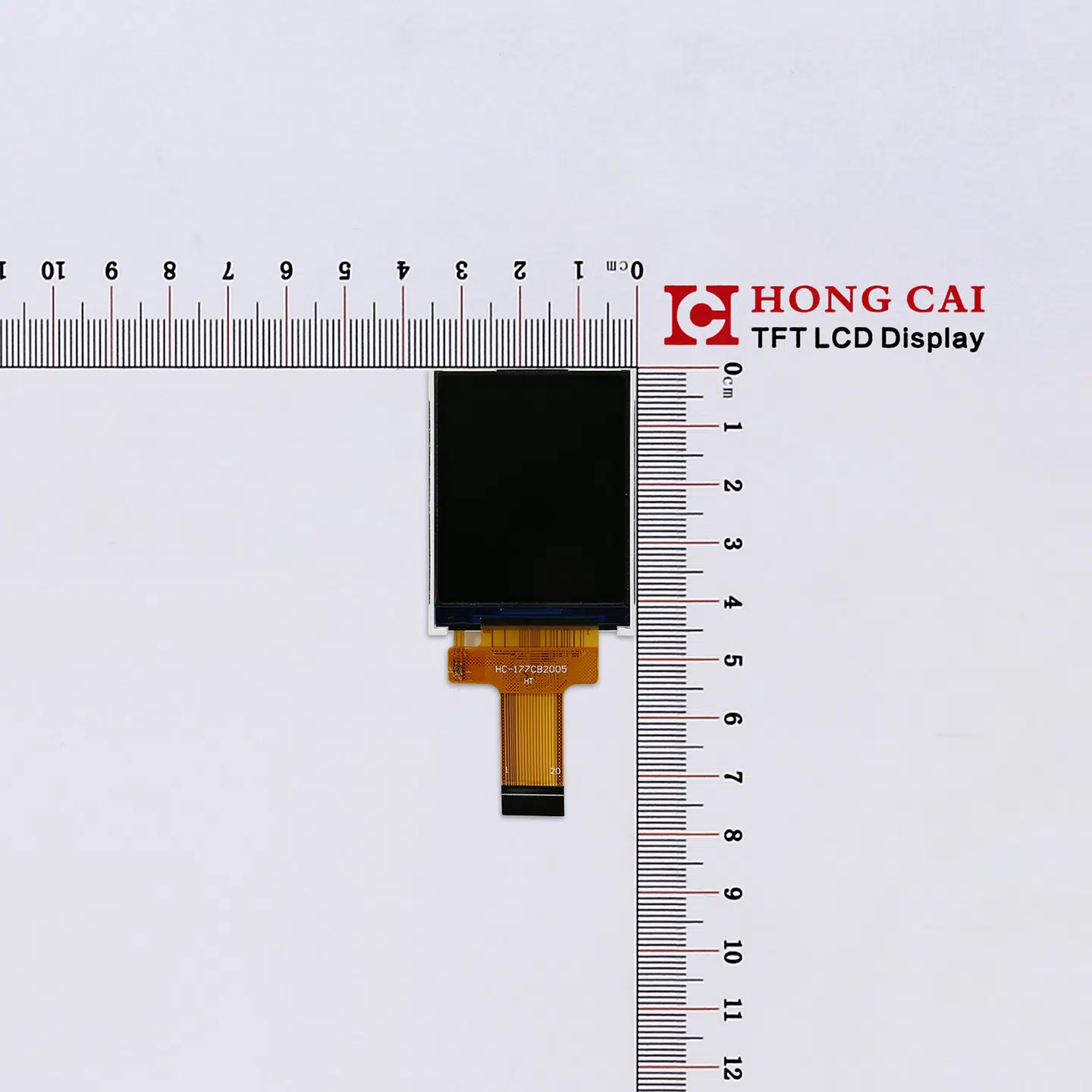

1.77-tums MCU-skärm ST7735

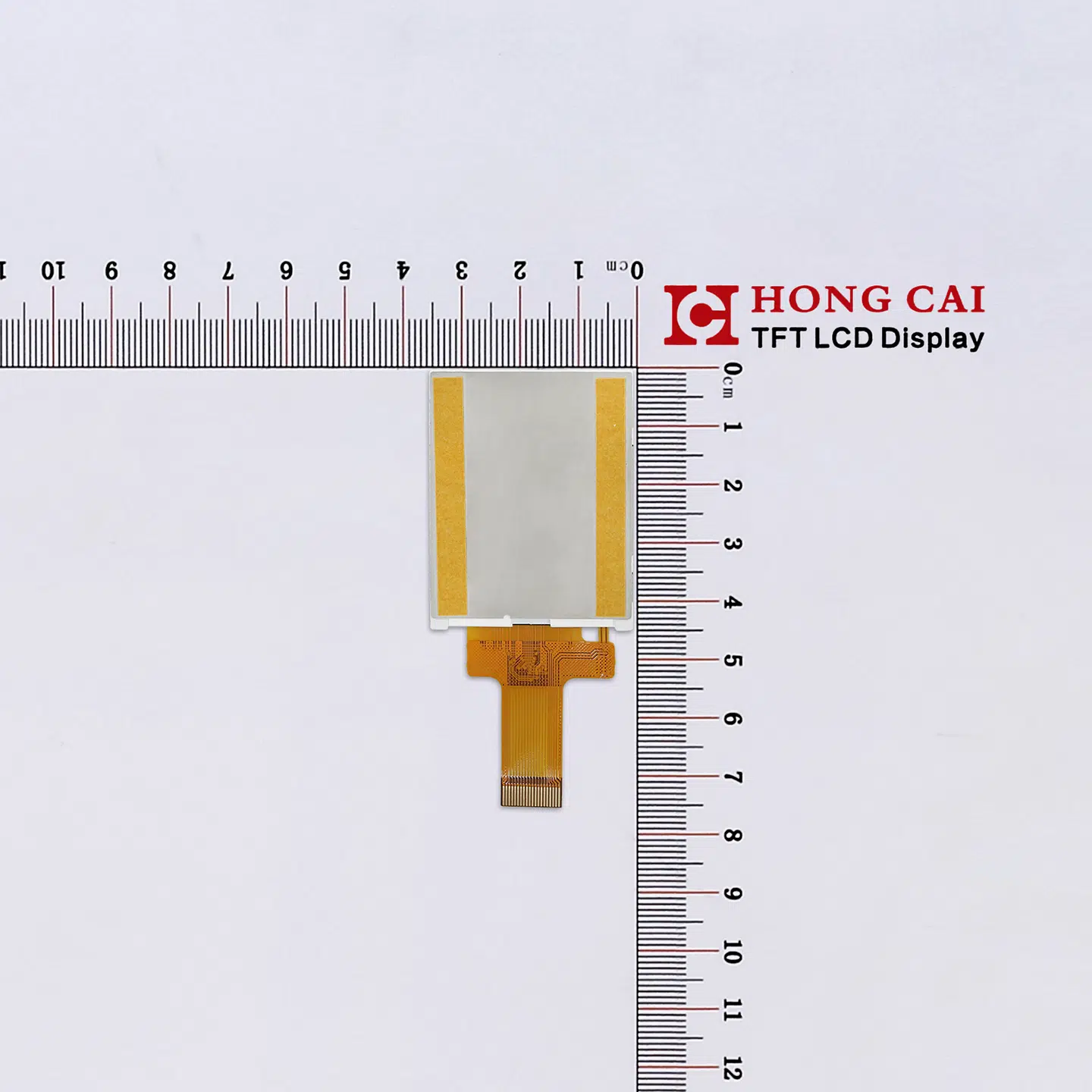

1.77-tums MCU-skärm ST7735 - Bild 2

      MCU-gränssnitt 128×160



  • Storlek: 1.77
  • Upplösning: 128×160 punkter
  • Betraktningsvinkel: Klockan 12
  • Gränssnittstyp: MCU
  • Drivrutin: ST7735S
  • Pekmetoden: TBD
  • Bakgrundsbelysningens ljusstyrka: 280 cd/m²

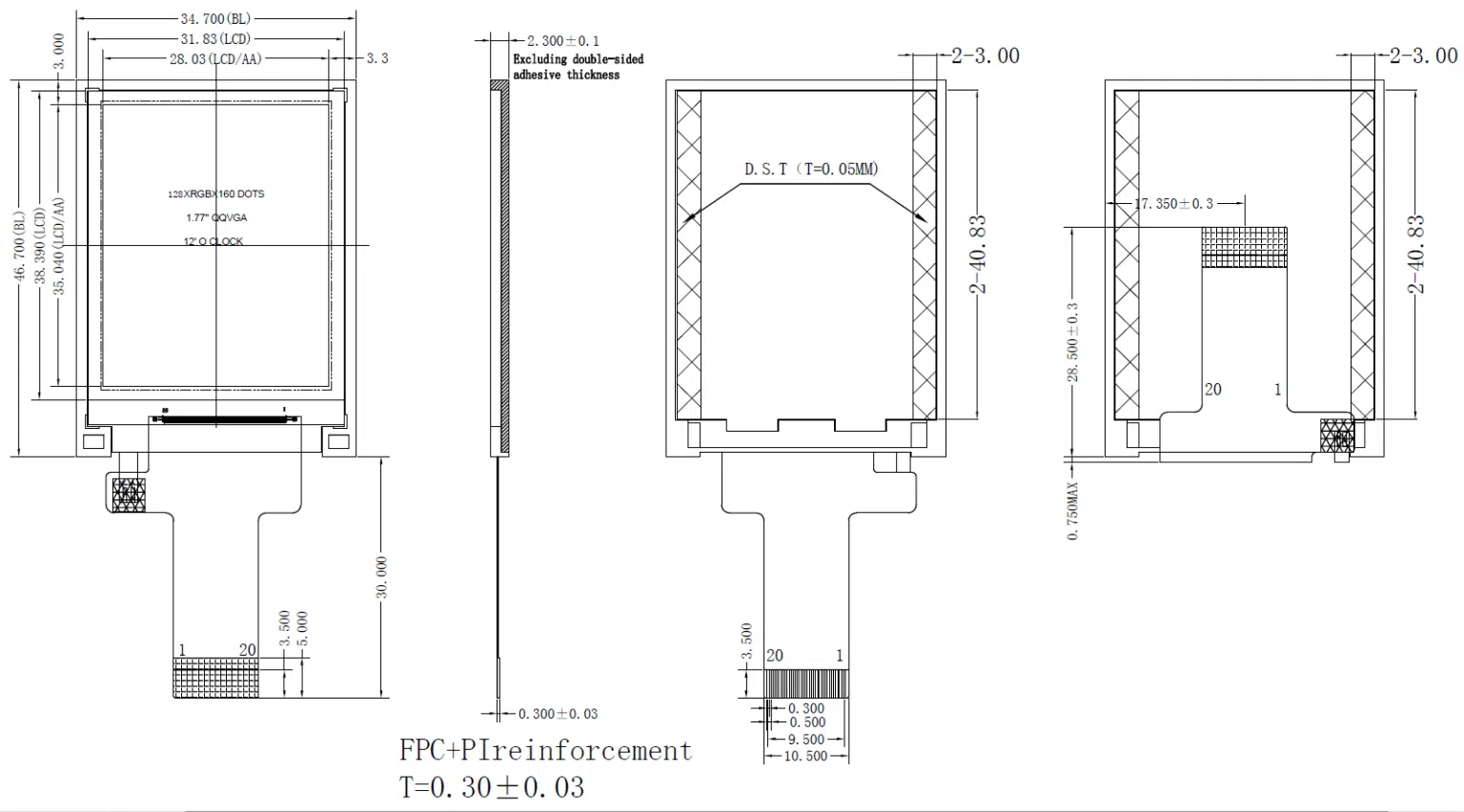

  • Mått: 34.70 (B) * 46.70 (H) * 2.30 (T) mm
Få ett citat
Onlineförfrågan

Sök LCD-skärm

Grundparametrar

Den 1.77-tums stora skärmen är en TFT-LCD-skärm med bakgrundsbelysning och en nedre järnram. Upplösningen är generellt 128×160. Drivrutinschippet är ST7735S. Gränssnittstyperna inkluderar SPI-seriell port och MCU-parallellport. Den är lämplig för industriella scenarier som smarta lås, detektorer och handhållna enheter. Den stöder lödning eller plug-in-anslutningsmetoder.

ArtikelInnehållEnhet
Storlek1.77tum
LCM Dimension34.70(W)*46.70(H)*2.30(T)mm
LCD Active Area28.03 * 35.04mm
Antal prickar128 × 160bildpunkt
LCD-typa-Si TFT
Visningsriktningklockan 12
DrivkretsST7735S
Typ av gränssnittMCU
drifttemperatur-20 ℃ ~ 70 ℃
Förvaringstemperatur-30 ℃ ~ 80 ℃
Bakgrundsbelysning330cd / m ^
 Pekskärm TBD

Teknisk

Gränssnitt

NR.SymbolBESKRIVNING
1LEDKBAKGRUNDSLJUS KATOD
2GERBAKGRUNDSLJUSANOD
3GNDMarken
4VCCSTRÖMFÖRSÖRJNING
5IOVCCI/O STRÖMFÖRSÖRJNING
6TERammärke.
7CSChipaktivering, lågaktiv.
8ÅTERSTÄLLAÅterställ pin
9RSData-/kommandoregisteradress.
10WRSkrivsignal, stigande kant-trigger.
11RDLässignal, stigande kant-aktiv.
12DB7Databuss
13DB6Databuss
14DB5Databuss
15DB4Databuss
16DB3Databuss
17DB2Databuss
18DB1Databuss
19DB0Databuss
20GNDMarken
