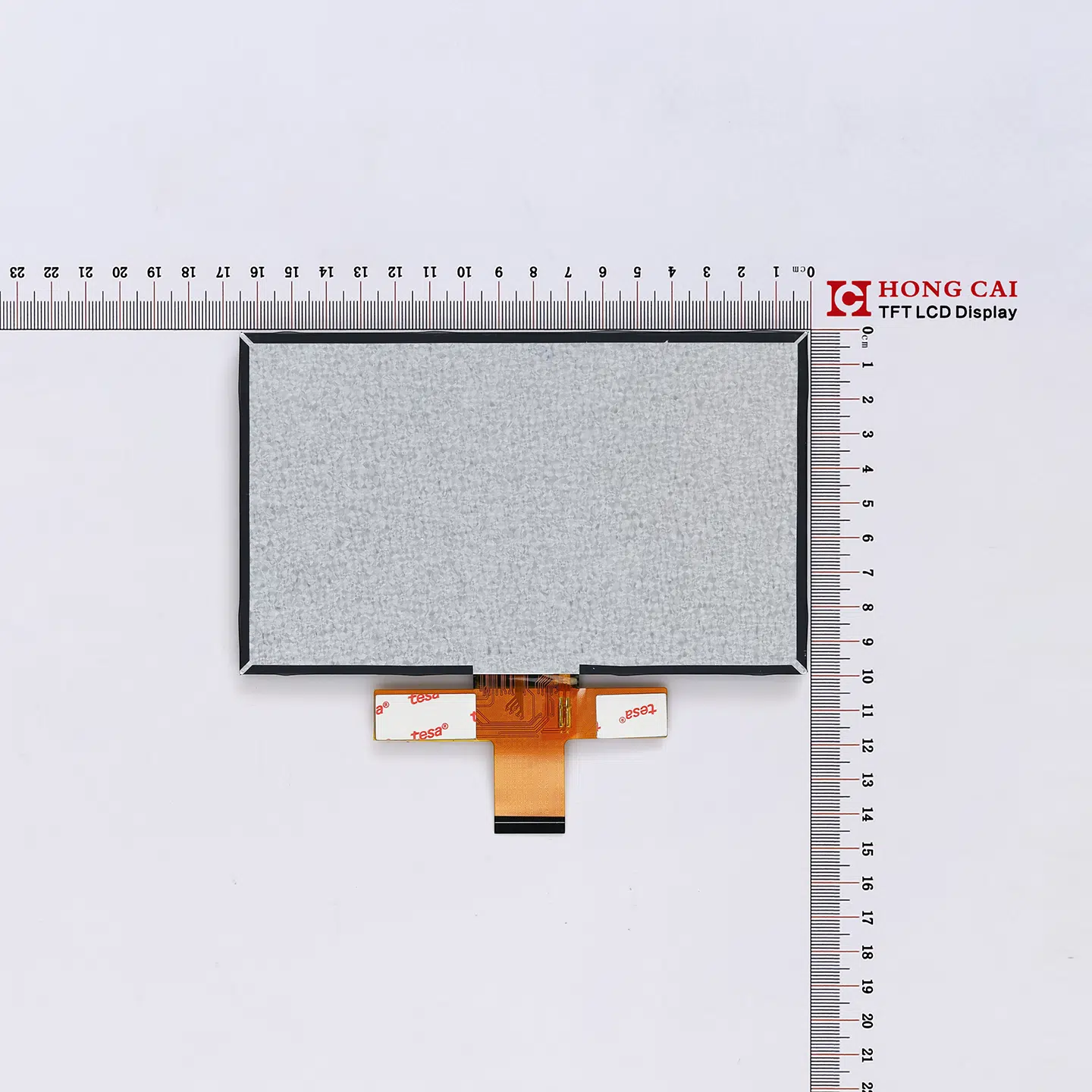

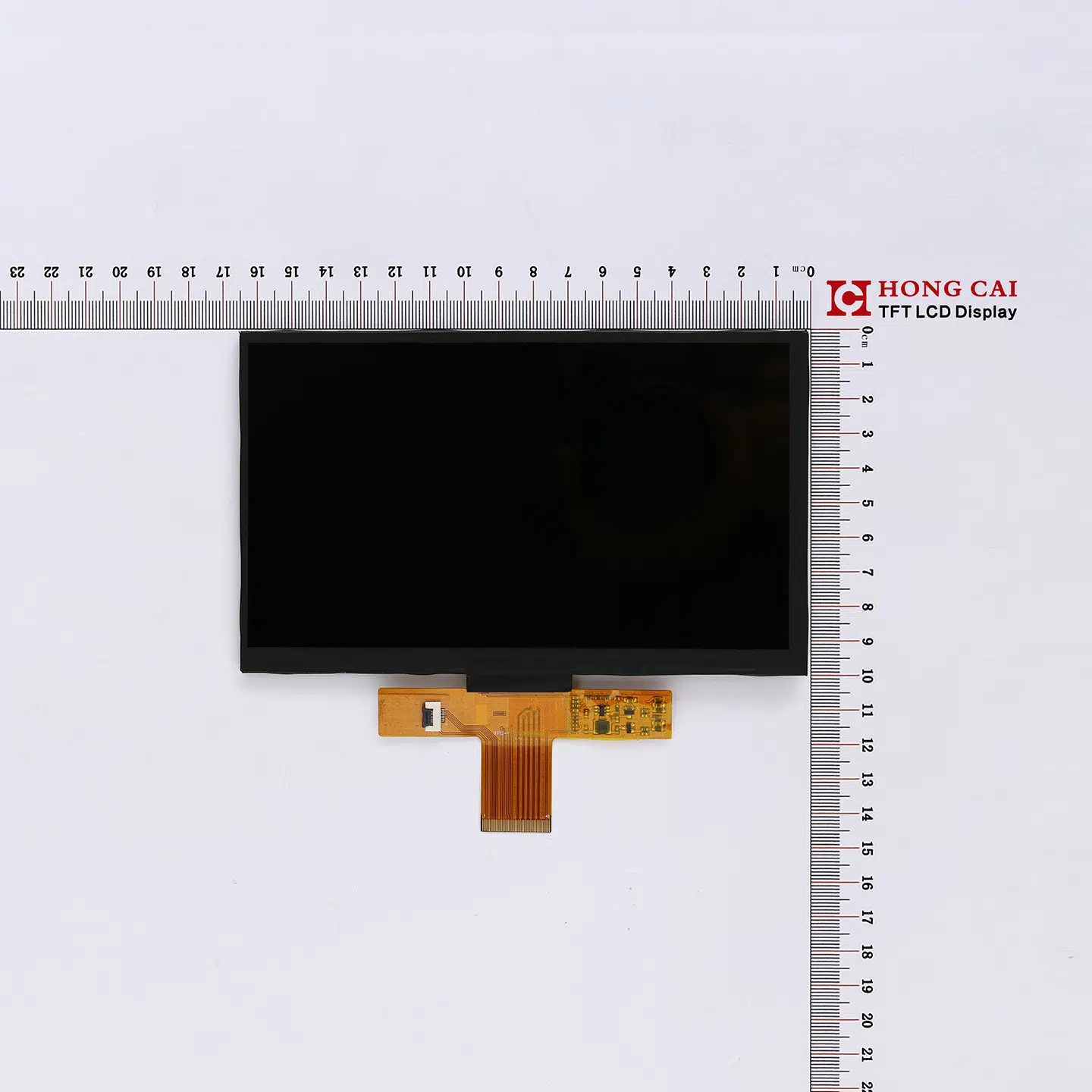

7-tommer 2-kanals MIPI LCD-skærm

基本参数

Dette er en 7-tommer LCD IPS-skærm med et 2-kanals MIPI LCD-panel og en TFT-panelopløsning på 1024×600. Den fås fra BOE og INNOLUX med en standard baggrundsbelysningslysstyrke på 550 cd/m². TFT LCD-skærmens tykkelse fås i 2.6 mm, 3.5 mm og 5.5 mm. Den understøtter RGB-, LVDS- og MIPI-grænseflader. Kapacitive og resistive berøringsskærme er valgfrie.

7-tommer størrelse andre opløsninger og grænseflader:

størrelse	分辨率	接口方式	berøringsskærm
7.0 "	1024 × 600	MIPI	Kondensatorer/modstande	Vandret skærm
7.0 "	1024 × 600	LVDS	Kondensatorer/modstande	Vandret skærm
7.0 "	1024 × 600	RGB	Kondensatorer/modstande	Vandret skærm
7.0 "	800 × 480	RGB	Kondensatorer/modstande	Vandret skærm
7.0 "	800 × 1280	MIPI	kapacitans	Lodret

Grundlæggende specifikationer

Vare	Indhold	Enhed
Størrelse	7.0	inch
LCM Dimension	164.90 (B) * 100.00 (H) * 3.5 (T)	mm
LCD Active Area	154.21 × 85.92	mm
Antal prikker	1024 × 600	pixel
LCD-type	a-Si TFT
Visning af retning	HELE klokken
Driver IC	2 IC'er
Grænsefladetype	MIPI-bane 2 eller bane 4
Driftstemperatur	-20 ℃ ~ 70 ℃
Opbevaringstemperatur	-30 ℃ ~ 80 ℃
Baggrundslys	520 cd / m²
touchscreen	G + G

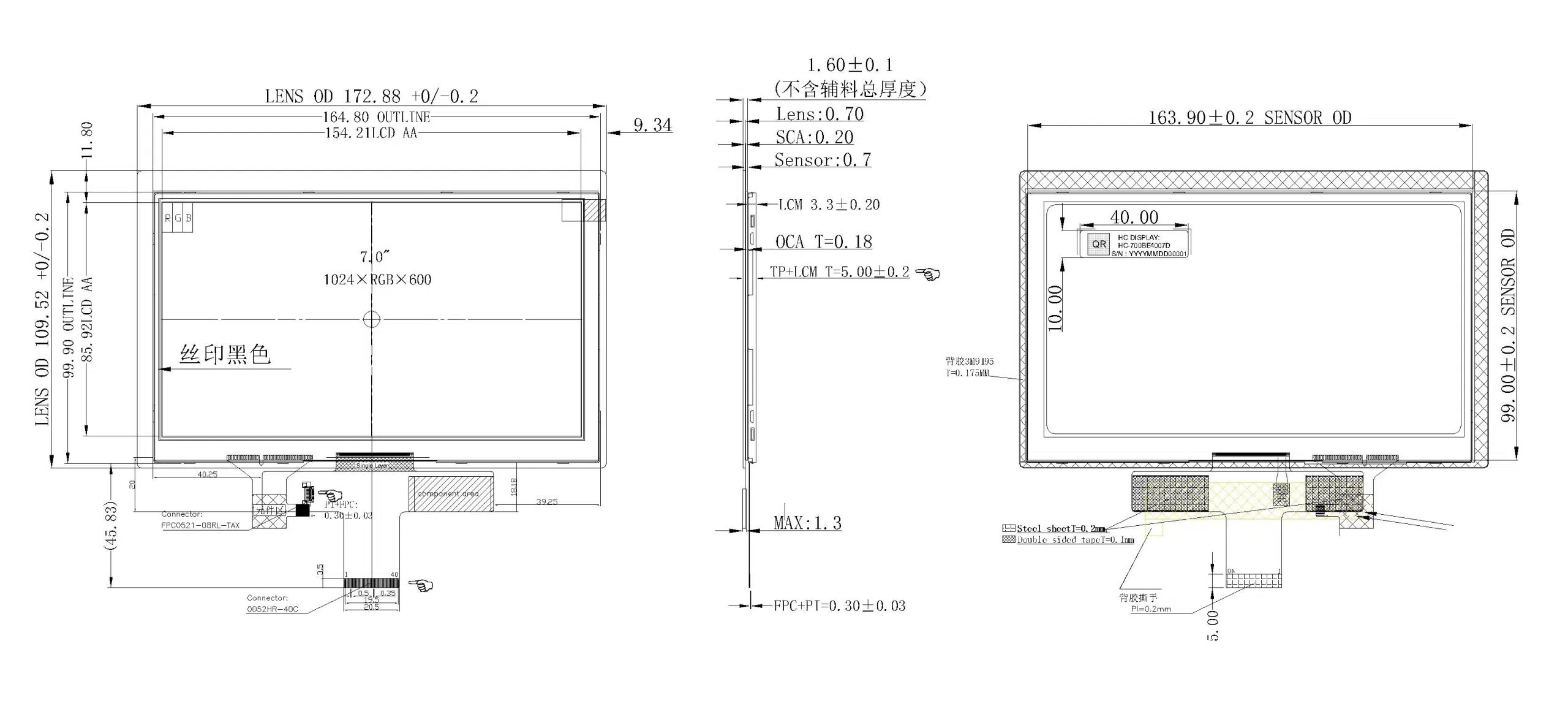

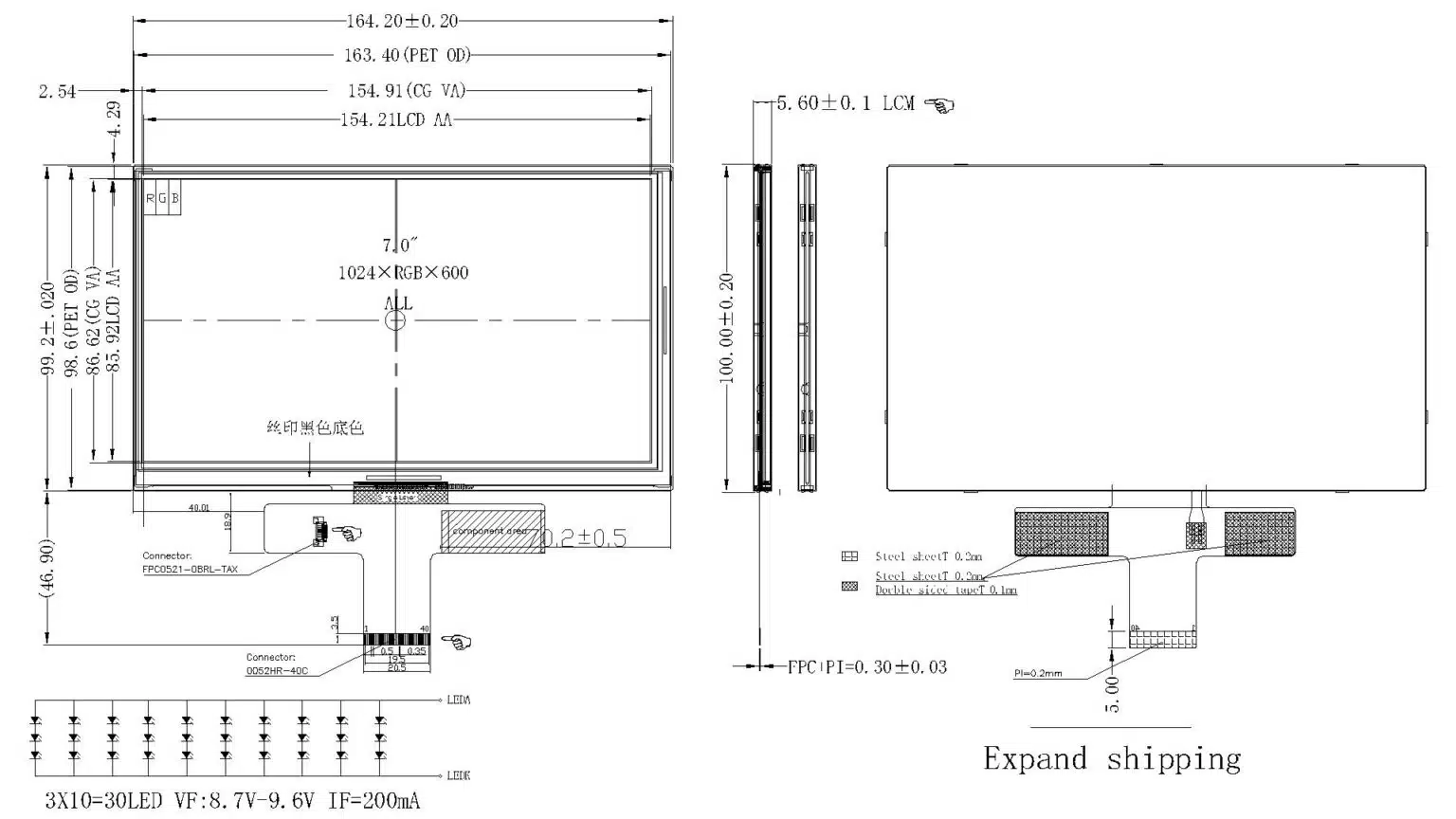

tegning

接口

LCM

Nej.	Pin (Binding)	Beskrivelse
1-2	GND	Ground
3	CTP_VDD3.3V	CTP STRØMFORSYNING 3.3V
4-5	GND	Ground
6	CTP_RST	Nulstil pin til CTP
7	CTP_INT	Afbryd Singal
8	CTP_SDA	I2C Data Singal
9	CTP_SCL	I2C Ursignal
10-11	GND	Ground
12	LED-A	STRØMFORSYNING ANODE TIL BAGGRUNDSLYS
13	LED-K	STRØMFORSYNINGSKATODE TIL BAGGRUNDSLYS
14	GND	Ground
15-16	VCC(2.8)	STRØMFORSYNING
17-18	IOVCC(1.8V)	I/O STRØMFORSYNING
19-20	GND	Ground
21	UR_P	MIPI-DSI CLOCK differentielt signal input pin
22	UR_N	MIPI-DSI CLOCK differentielt signal input pin
23	GND	Ground
24	DSI_D0N	MIPI-DSI Datadifferentiale signalindgangsben. (Databane 0)
25	DSI_D0P	MIPI-DSI Datadifferentiale signalindgangsben. (Databane 0)
26	GND	Ground
27	DSI_D1N	MIPI-DSI Datadifferentiale signalindgangsben. (Databane 1)
28	DSI_D1P	MIPI-DSI Datadifferentiale signalindgangsben. (Databane 1)
29	GND	Ground
30	DSI_D2N/NC	MIPI-DSI datadifferentialsignalindgangsben. (Databane2)
31	DSI_D2P/NC	MIPI-DSI Datadifferentiale signalindgangsben. (Databane 2)
32	GND	Ground
33	DSI_D3N/NC	MIPI-DSI datadifferentialsignalindgangsben. (Databane3)
34	DSI_D3P/NC	MIPI-DSI Datadifferentiale signalindgangsben. (Databane 3)
35	GND	Ground
36	TE	Serverer TE (Tearing Effect) pin på MPU interface
37	LCD-ID (PD)	Ikke tilslutte
38	LCDRES	LCD-nulstillingspin
39-40	GND	Ground

CTP

INGEN	PIN	Beskrivelse
1	GND	Ground
2	SCL	I2C Ursignal
3	naturressourcer	I2C Data Singal
4	INT	Afbryd Singal
5	RESET	Nulstil pin til CTP
6	NC	Ikke tilslutte
7	VDD	STRØMFORSYNING (3.3V)
8	NC	Ikke tilslutte


Ofte stillede spørgsmål

I. Minimum ordremængde for lille TFT-skærm (semi-custom)

Vores MOQ er ret fleksibel. Små semi-specialdesignede TFT-skærme bestilles generelt fra 100 stk., og mindre mængder kan forhandles til prøveproduktion eller prøveudtagningsprojekter.

III. Under hvilke omstændigheder ydes der støtte til FAE's tekniske support?

Masseproduktion eller store projekterNår ordrer når et vist omfang
ProjektudviklingsfaseKunden tilpasser skærmdriveren, grænsefladespændingen eller softwaren
Særlige behovHvis du har brug for vandret skærmvisning, berøringsskærm osv.

V. Hvordan sikrer I en problemfri kommunikation?

Vores salgsteam er bekendt med international handel og de tekniske specifikationer for TFT-skærme. Vi reagerer hurtigt (normalt inden for 2 timer) og bekræfter alle detaljer ved hjælp af komplette tekniske tegninger eller fysiske fotos og prøver før produktion.

7. Din fabrik kan håndtere forsendelses- og eksportdokumenter direkte.

Vi kan arrangere forsendelsesbetingelser som EXW, FOB og CIF og samarbejde med din udpegede speditør.

Uanset om det er luftfragt, søfragt eller ekspreslevering, kan vi sikre hurtig og sikker levering.

II. Minimum ordremængde for mellemstore TFT'er (semi-tilpassede)

Vores MOQ er ret fleksibel. Mellemstore semi-custom TFT-skærme bestilles generelt fra 50 stk., og mindre mængder kan forhandles til prøveproduktion eller prøveudtagningsprojekter.

IV. Hvilke projekter kan tilpasses?

berøringsskærmKapacitiv og resistiv berøringsskærm, AG, AF, AR osv.
Baggrundsbelysningens lysstyrkeDen kan opfylde krav på over 1000 cd/m². (Minolta farveanalyseinstrument)
Industriel og medicinskSkal opfylde specifikke branchekrav osv.

VI. Hvorfor vælge dig?

Mange udenlandske kunder foretrækker at bruge agenter på grund af overvejelser som kommunikation, kvalitet og international logistik.

Vores team har omfattende erfaring og tilbyder en one-stop-service – fra design, tilbudsgivning, produktion, kvalitetskontrol, eftersalgsservice, toldbehandling til international forsendelse. Du får priser direkte fra fabrikken og bekvemmeligheden ved service.

8. Hvilke lande er vores primære kunder?

Kina, Asien, Europa

LCD-katalog

① Tilpasset skærm

A. Ekstern struktur, baggrundsbelysning og grænseflade-FPC.
B. Lysstyrke 1000cd/m², grænsefladetype, FPCA kan ændres.
C. Kunder kræver tilpasset grænsefladekonvertering mellem RGB, SPI, MCU, LVDS og MIPI.

② Høj lysstyrke

Baggrundsbelysningsteknologi med høj lysstyrke (≥1000nits), stadig tydeligt synlig under sollys.

③ Perspektiv

A. Betragtningsvinklerne fra top til bund, venstre til højre er alle 60 grader.
B. IPS fuld betragtningsvinkel med en betragtningsvinkel på 89 grader øverst, nederst, til venstre og til højre.

④ Berøringsskærm

A. Kapacitiv berøringsskærm, AR (antirefleks), AG (antirefleks), AF (fingeraftryksbeskyttelse), TDM-skærm berøringsskærm OCA optisk integrationsbinding.

B. Fire- eller femtråds resistiv berøringsskærm, blank/mat finish kan tilpasses.
