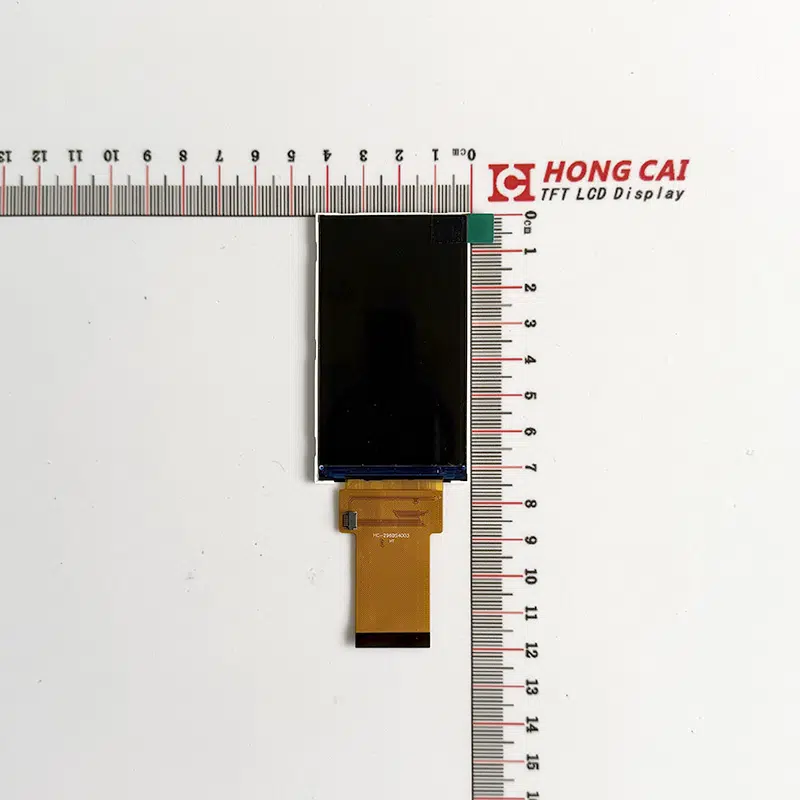

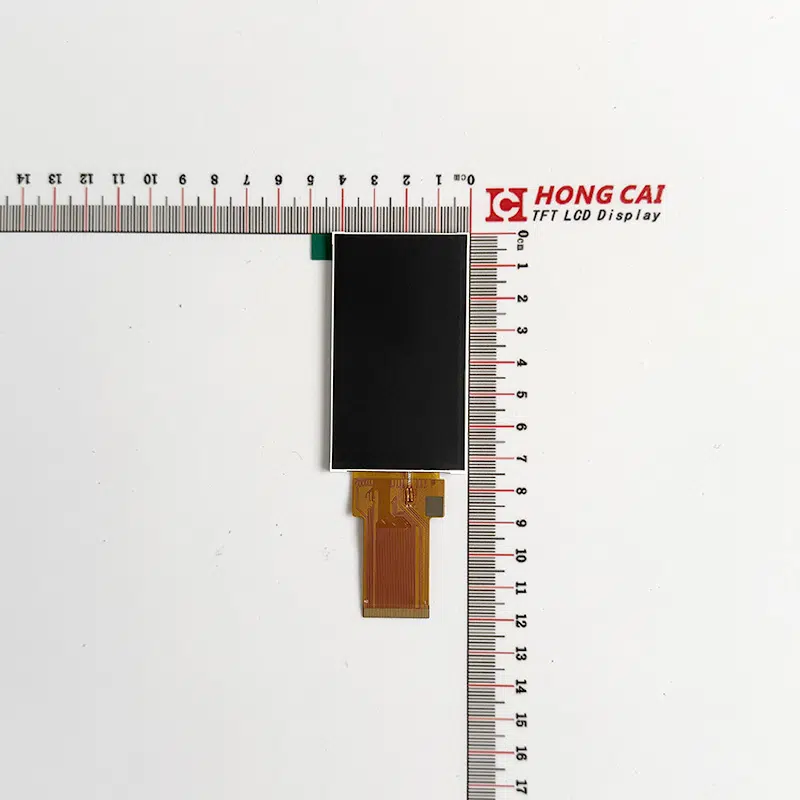

Pantalla LCD vertical de 3 pulgadas

    Pantalla vertical HD



  • Número de modelo: 2.96
  • Resolución: 360*RGB*640
  • Ángulo de visión: TODOS
  • Tipo de interfaz: RGB
  • Chip controlador: ST7701SN
  • Método táctil: CTP
  • Brillo de la retroiluminación: 350 cd/m²
  • Dimensiones: 74.70 (ancho) x 42.070 (alto) x 2.05 (alto)
获取报价
Consulta en línea

Búsqueda en pantalla LCD

El hombre que se está muriendo

Esta pantalla LCD vertical de 3 pulgadas cuenta con una pantalla de alta definición con una resolución de 360×640. Utiliza un controlador IC ST7701SN y ofrece ángulos de visión completos IPS y una experiencia visual detallada y de alta definición. Incluye una interfaz RGB para la transmisión de datos y una pantalla táctil capacitiva.



Asunto Contenido Unidad
Tamaño 2.96 pulgada
Dimensión MCM 74.70 (ancho) x 42.070 (alto) x 2.05 (alto) mm
Área activa de la pantalla LCD 65.28 36.72 * mm
Número de puntos 360 * RGB * 640 píxel
Tipo de pantalla LCD TFT a-Si
Dirección de visualización TODO
IC del conductor ST7701SN
Tipo de interfaz SPI+RGB 18 BITS
Temperatura de Funcionamiento -20 ℃ ~ 70 ℃
Temperatura de almacenamiento -30 ℃ ~ 80 ℃
pantalla táctil Pantalla táctil capacitiva

图纸

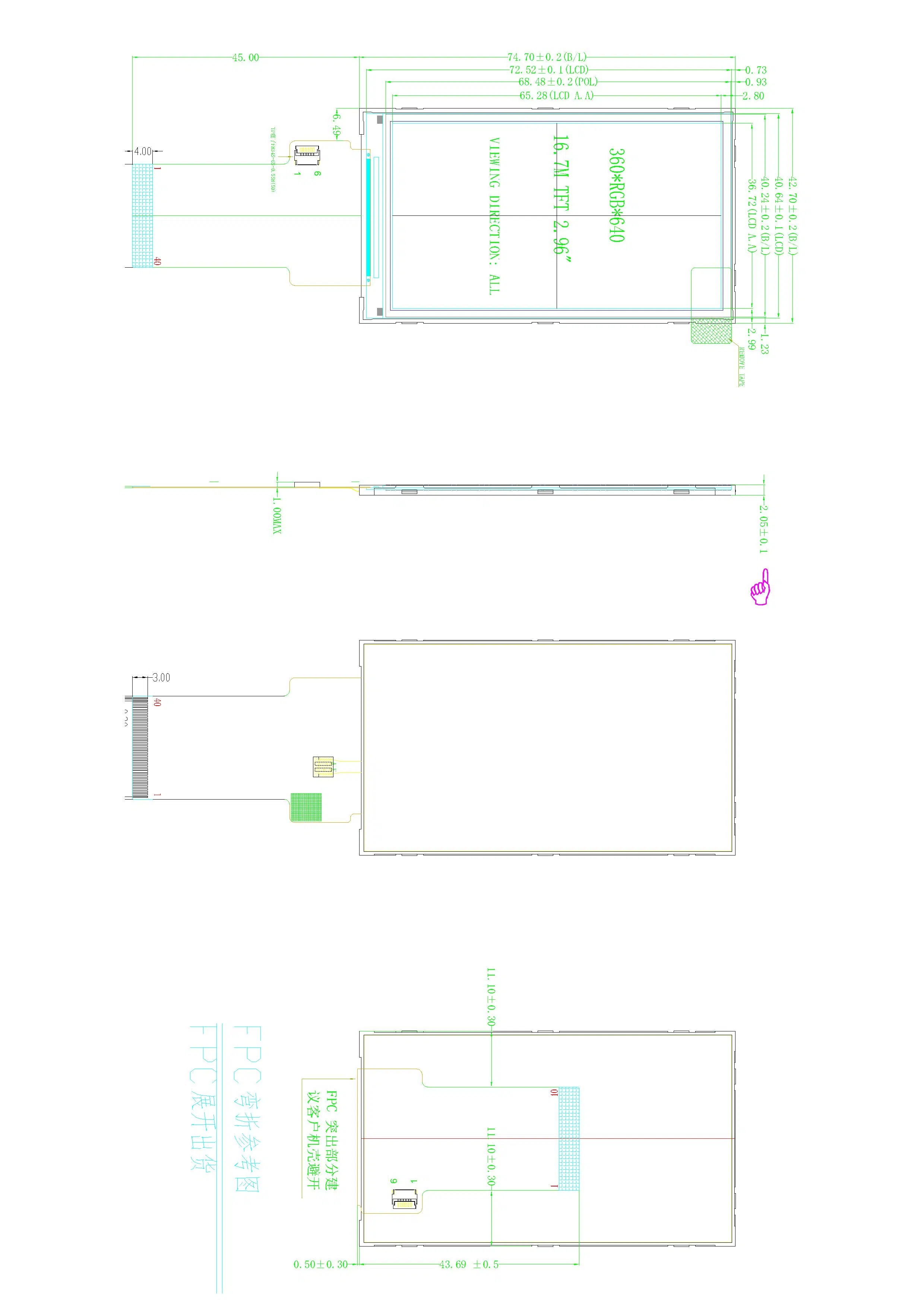

LCD

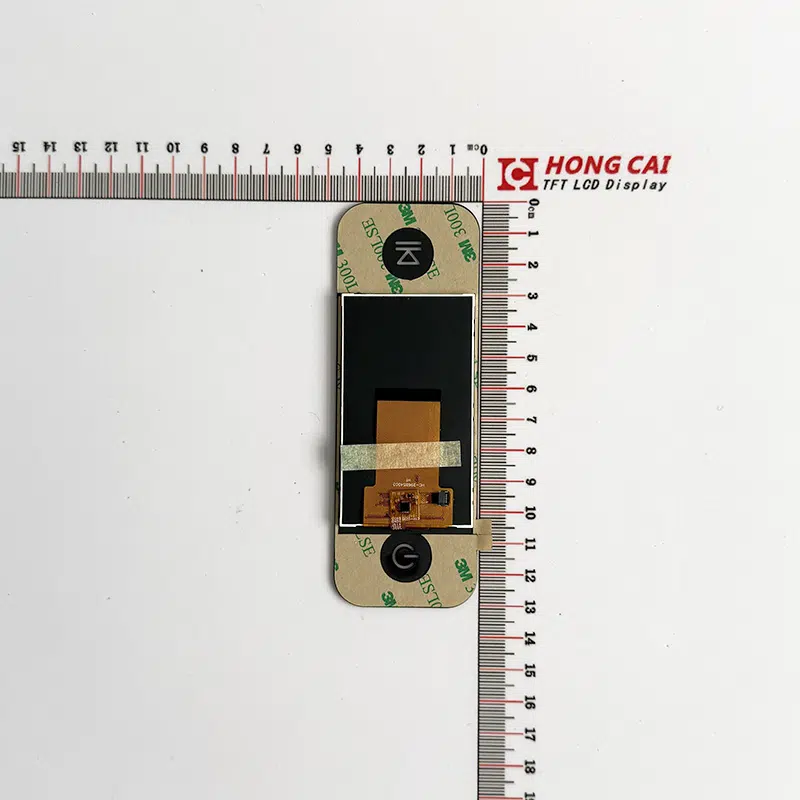

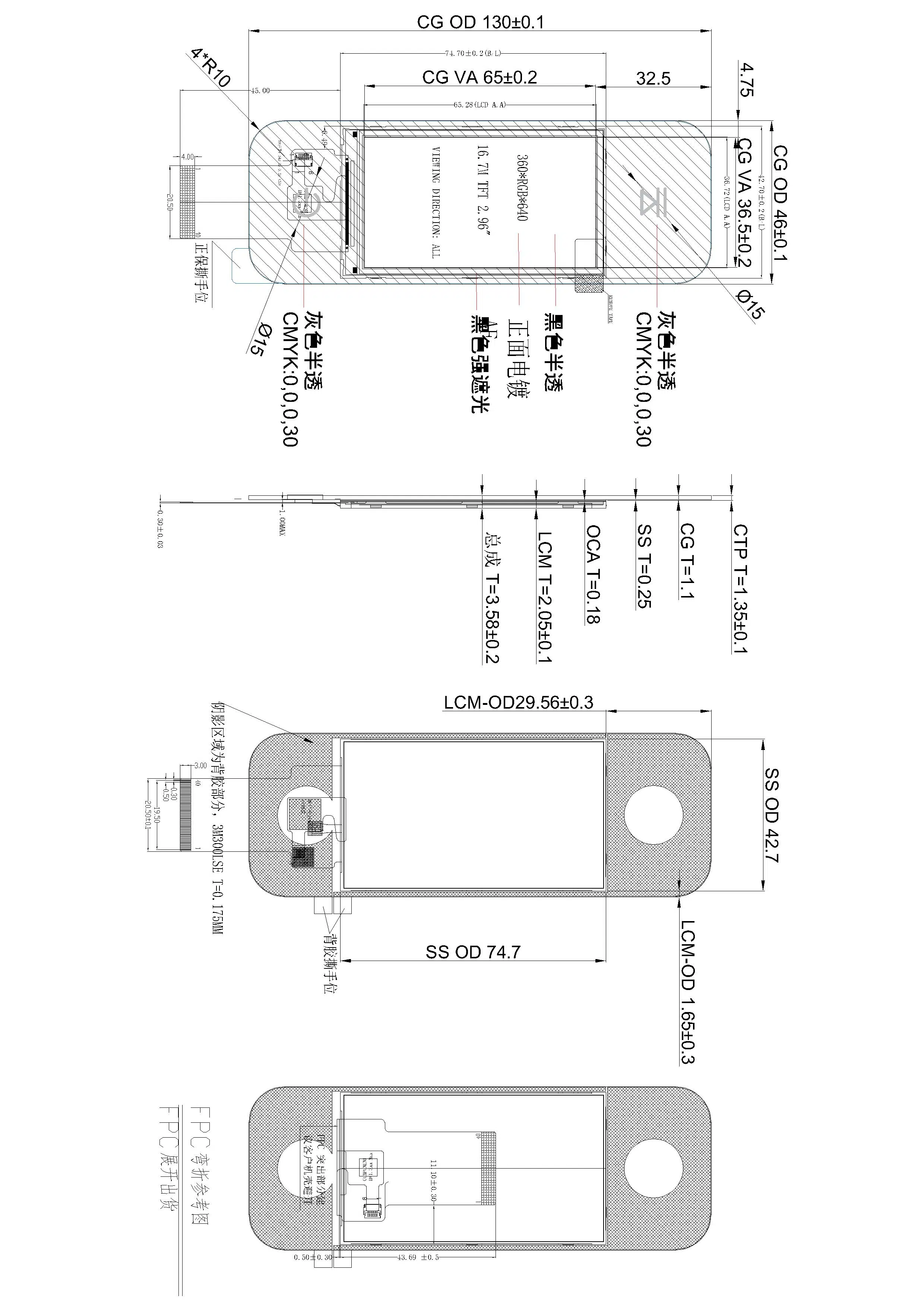

LCD + CTP

接口

NO. Símbolo Descripción
1 LEDA ÁNODO DE LUZ DE FONDO
2-3 LEDK CÁTODO DE LUZ DE FONDO
4 GND Polo a Tierra
5 VCC3.3V FUENTE DE ALIMENTACIÓN
6 REAJUSTE Restablecer pin
7-8 NC NC
9 SDA Entrada de datos SPI
10 SCK Reloj SPI
11 CS Selección de fichas
12 Punto de cruz Señal de reloj de puntos
13 DE Señal de habilitación de datos
14 VSYNC Señal de sincronización de trama
15 HSYNC Señal de sincronización de línea
16-21 B0-B5 Bus de datos AZUL
22-27 G0-G5 Bus de datos VERDE
28-33 0-5 rands Bus de datos RED
34 GND Polo a Tierra
35 TP-INT Interrupción de comunicación TP para
36 TP-SDA Entrada de datos CTP SPI
37 TP-SCL Reloj CTP SPI
38 TP_RST Pin de reinicio TP para
39 VCC3.3V FUENTE DE ALIMENTACIÓN
40 GND Polo a Tierra
