Dans les écrans à cristaux liquides (LCD), les termes AA (zone active) et VA (zone de visualisation) sont très courants. Lors de la conception de produits, la zone AA d'un écran est souvent prise en compte. Ce sont deux dimensions critiques d'un écran. Les spécifications produit de Hongcai Technology fournissent des descriptions détaillées des zones AA et VA.
Zone AA (zone active) : la zone où l'image peut être affichée

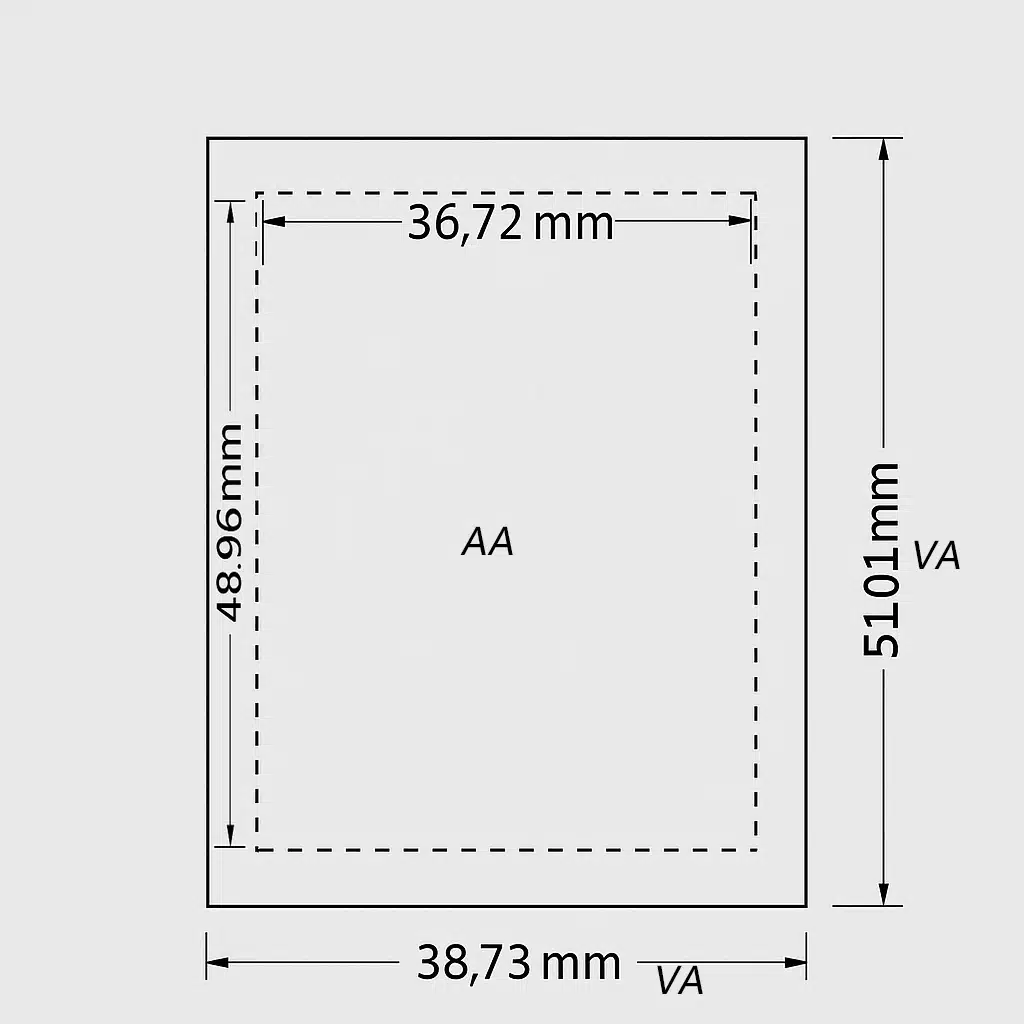

La zone AA est la zone active de l'écran permettant l'affichage normal des images. Composée de pixels contrôlables, elle peut afficher des images, du texte, des vidéos et d'autres contenus. Les zones situées hors de cette zone comprennent généralement la bordure noire, la zone du circuit intégré de commande et la zone de connexion, et ces zones ne disposent d'aucune fonctionnalité d'affichage. Par exemple, la zone AA d'un écran mesure 36.72 × 48.96 mm, ce qui indique que l'écran peut afficher des images de cette taille ; les zones situées hors de cette plage ne peuvent pas afficher de contenu.
Zone VA (zone de vue) : la zone qui peut être vue
L'écran est encapsulé à partir de deux couches de verre (un substrat TFT et un substrat de film couleur). Les bords nécessitent un produit d'étanchéité pour sceller le matériau à cristaux liquides et empêcher les fuites et l'infiltration d'humidité. Pour éviter ces circuits complexes, une couche de masquage noire est ajoutée sur les bords afin de les dissimuler. Cette zone du produit d'étanchéité est protégée par la couche de masquage noire, ce qui masque le bord noir et lui confère un aspect plus épuré. Ce bord noir inclut généralement la zone VA.
Lors de la conception de la structure ou des dimensions de l'écran tactile capacitif, la surface d'affichage de l'écran TFT doit être pleinement prise en compte. Une attention particulière doit être portée à la taille de ces deux dimensions afin de s'assurer qu'elles ne soient pas obstruées par la coque extérieure. Lors du collage de l'écran et du verre de protection, une certaine tolérance doit être préservée pour garantir l'intégrité du contenu affiché.
