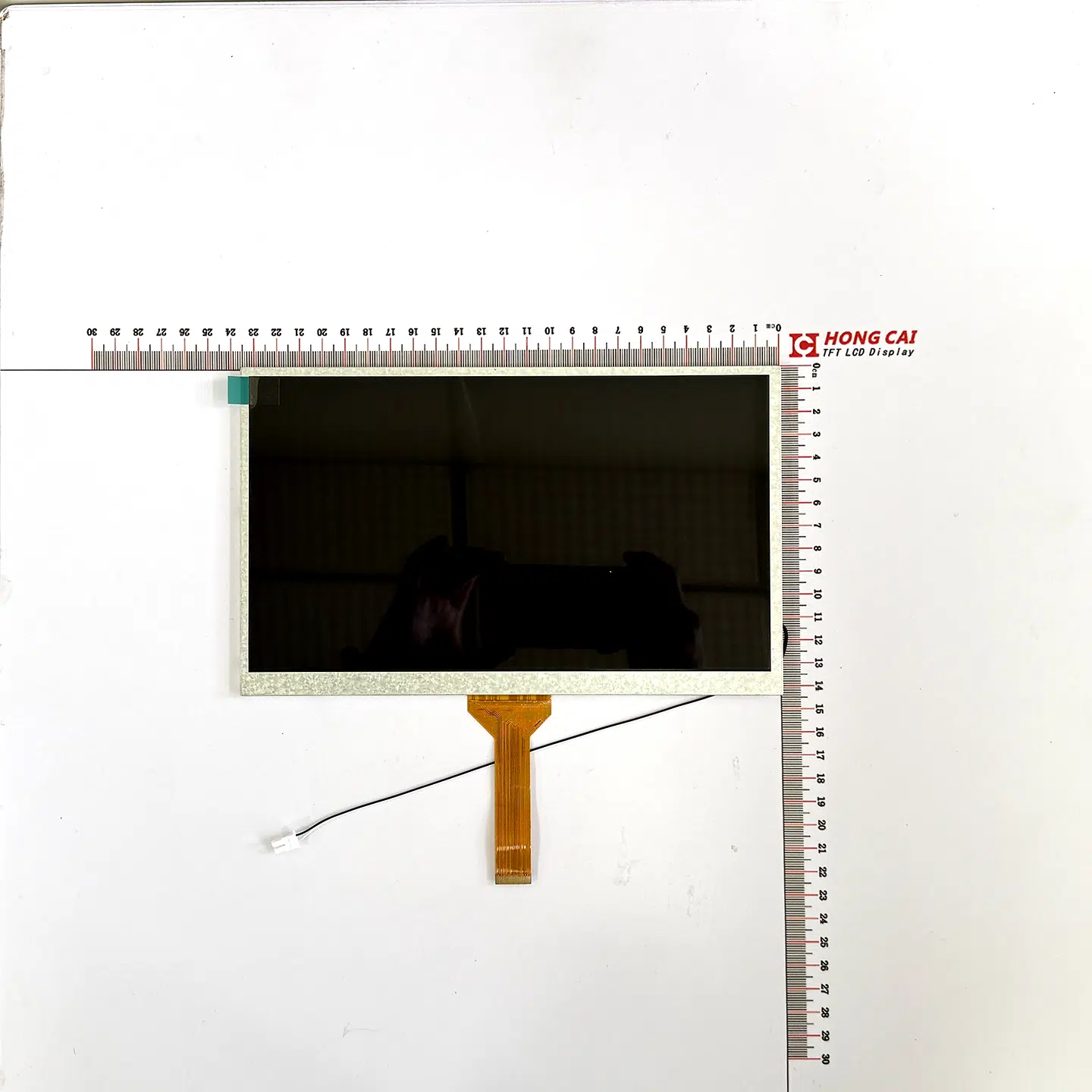

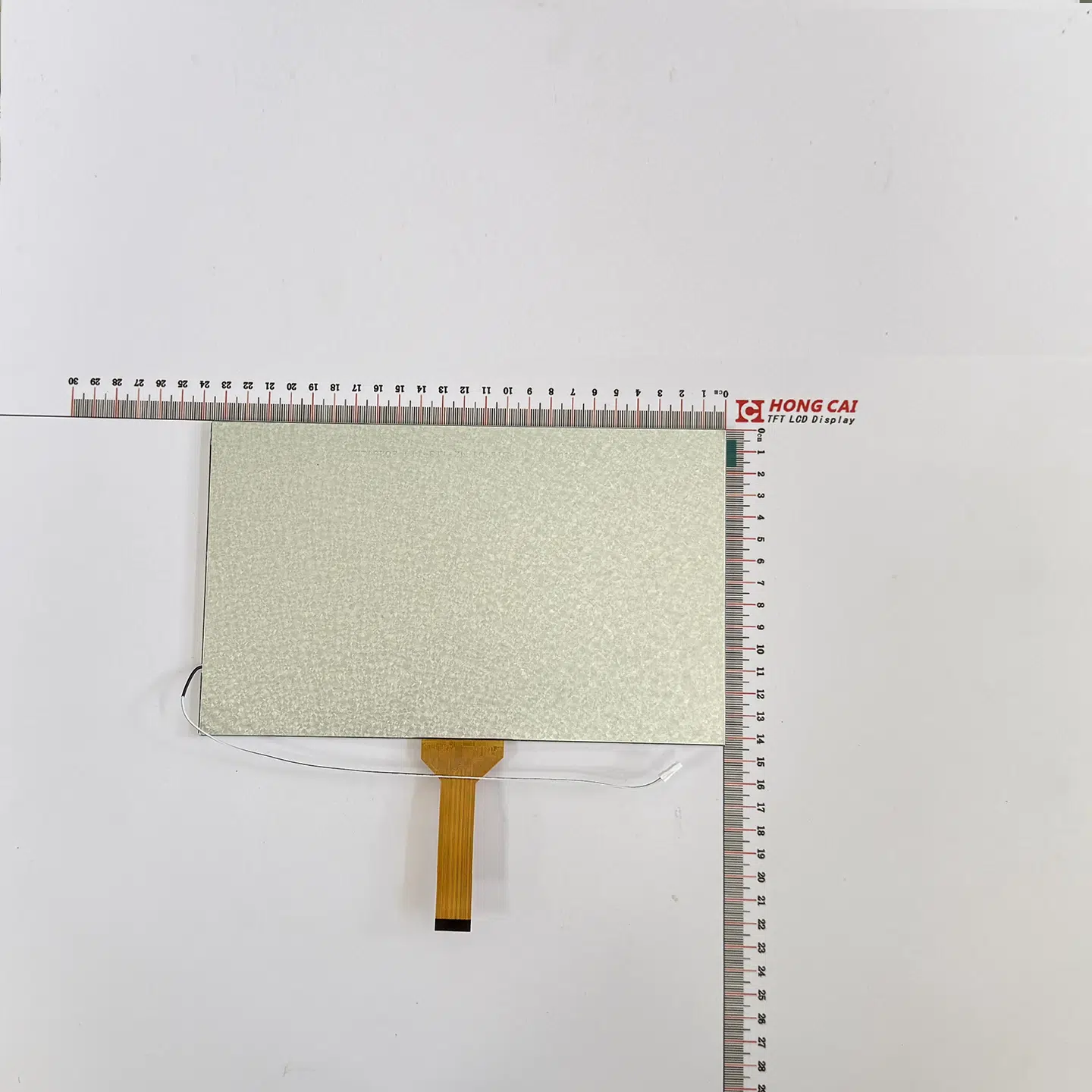

Écran LCD MIPI 10.1 pouces 1024 x 600 - Fabricant d'écrans TFT IPS en Chine

Paramètres de Base

Le système est doté d'un écran LCD de 10.1 pouces avec une résolution TFT de 1024 × 600 pixels, trois interfaces (LVDS, RGB et MIPI), deux modes d'alimentation pour le rétroéclairage, un connecteur FPC pour l'écran principal et des bornes séparées, une luminosité élevée de 450 cd/m², un large angle de vision grâce à la technologie IPS et un écran tactile de taille standard ne nécessitant aucun développement supplémentaire. Des écrans tactiles résistifs et capacitifs sont disponibles en option.

Dimensions	Résolution	Interface
10.1 pouce	1280 × 800	LVDS/MIPI
10.1 pouce	1024 × 600	LVDS/RGB/MIPI
10.1 pouce	1280 × 1080	LVDS/MIPI
10.1 pouce	1920 × 1200	LVDS/MIPI
10.1 pouce	800 × 1280	LVDS/MIPI
10.1 pouce	1920 × 1280	LVDS

Spécifications de base

Produit	Table des matières	Unité
Taille	10.1	pouce
Dimension LCM	235(L) ×143(H) ×4.5(P)	mm
Zone active de l'écran LCD	222.72 (L) × 125.28 (H)	mm
Nombre de points	1024 × (RVB) × 600	designs
Type d'écran LCD	a-Si TFT
Direction d'observation	TOUTES
IC Driver	EK79007+EK73215
Type d'interface	MIPI
Température de fonctionnement	-20 ℃ ~ 70 ℃
Température de stockage	-30 ℃ ~ 80 ℃

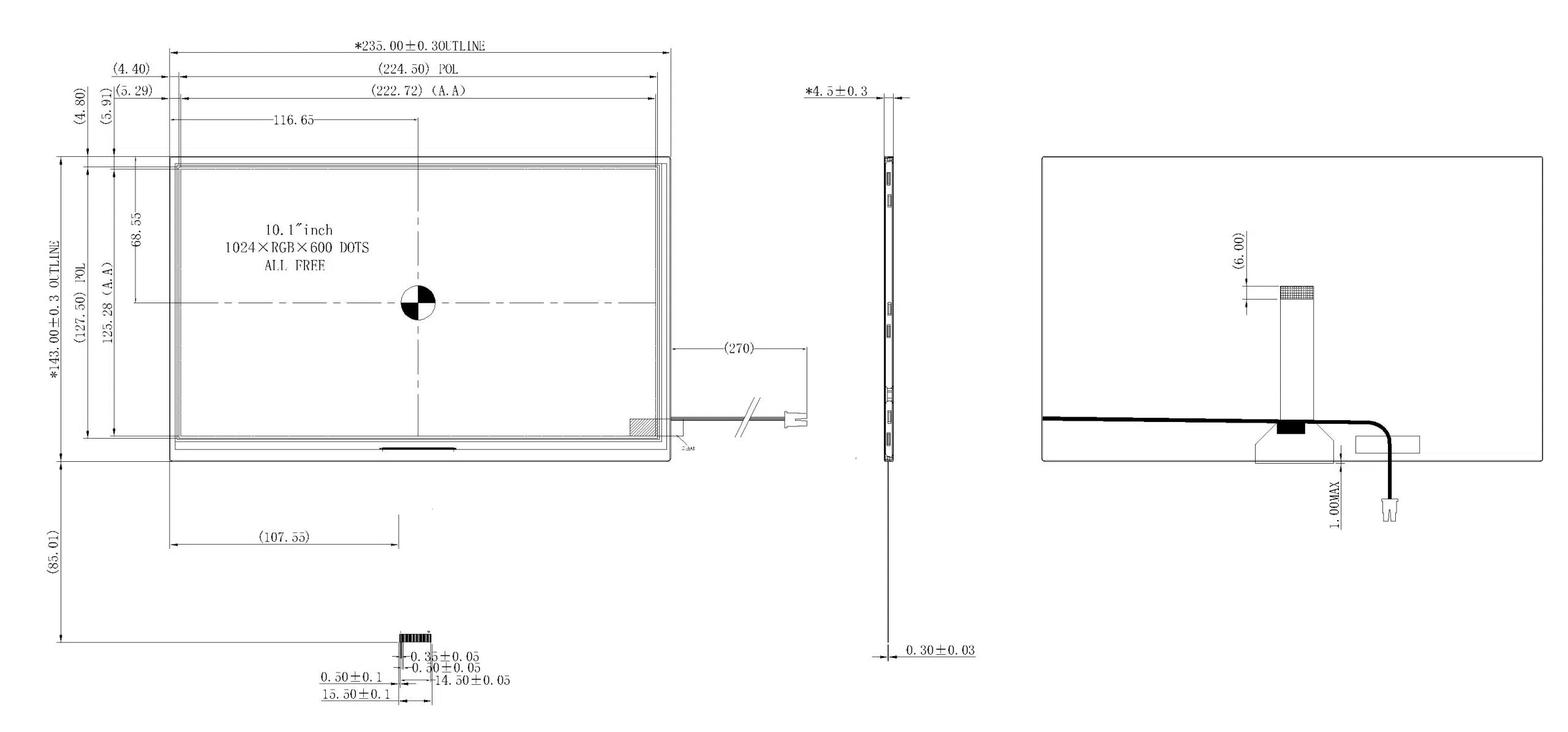

Plan

Interface

N° PIN	Symbole	Fonction
1	VCOM	Tension commune
2	VDD	Alimentation logique (1.8 V)
3	VDD	Alimentation logique (1.8 V)
4	NC	Pas de connexion
5	RÉINITIALISER	Broche de réinitialisation (1.8 V)
6	STBYB	Mode veille (1.8 V)
7	GND	Sol
8	MIPI_D0N	Entrée de données différentielles MIPI négatives
9	MIPI_D0P	Entrée de données différentielles MIPI positives
10	GND	Sol
11	MIPI_D1N	Entrée de données différentielles MIPI négatives
12	MIPI_D1P	Entrée de données différentielles MIPI positives
13	GND	Sol
14	MIPI_CLKN	Entrée d'horloge différentielle MIPI négative
15	MIPI_CLKP	Entrée d'horloge différentielle MIPI positive
16	GND	Sol
17	MIPI_D2N	Entrée de données différentielles MIPI négatives
18	MIPI_D2P	Entrée de données différentielles MIPI positives
19	GND	Sol
20	MIPI_D3N	Entrée de données différentielles MIPI négatives
21	MIPI_D3P	Entrée de données différentielles MIPI positives
22	NC	Pas de connexion
23	NC	Pas de connexion
24	AVDD	Alimentation pour circuit analogique
25	NC	Pas de connexion
26	VGL	Tension de porte OFF
27	NC	Pas de connexion
28	VGH	Tension de porte ON
29	NC	Pas de connexion
30	NC	Pas de connexion


QFP

I. Quantité minimale de commande pour les écrans TFT de petite taille (semi-personnalisés)

Notre quantité minimale de commande est assez flexible. Les écrans TFT semi-personnalisés de petite taille sont généralement commandés à partir de 100 pièces, et des quantités inférieures peuvent être négociées pour les productions d'essai ou les projets d'échantillonnage.

III. Dans quelles circonstances le support technique FAE est-il assuré ?

Production de masse ou projets à grand volumeLorsque les commandes atteignent une certaine échelle
Phase de développement du projet：Le client adapte le pilote d'écran, la tension d'interface ou le logiciel
Besoins spéciaux:Si vous avez besoin d'un affichage d'écran horizontal, d'une solution tactile, etc.

V. Comment assurez-vous une communication fluide ?

Notre équipe commerciale maîtrise le commerce international et les spécifications techniques des écrans TFT. Nous répondons rapidement (généralement sous 2 heures) et confirmons chaque détail à l'aide de schémas techniques complets ou de photos et d'échantillons avant la production.

7. Votre usine peut gérer directement les documents d'expédition et d'exportation.

Nous pouvons organiser des conditions d'expédition telles que EXW, FOB et CIF, et travailler avec votre transitaire désigné.

Que ce soit par fret aérien, maritime ou express, nous vous garantissons une livraison rapide et sûre.

II. Quantité minimale de commande pour les écrans TFT de taille moyenne (semi-personnalisés)

Notre quantité minimale de commande est assez flexible. Les écrans TFT semi-personnalisés de taille moyenne sont généralement commandés à partir de 50 pièces, et des quantités inférieures peuvent être négociées pour les projets de production à l'essai ou d'échantillonnage.

IV. Quels projets peuvent être personnalisés ?

Écran tactile: Écran tactile capacitif et résistif, AG, AF, AR, etc.
Luminosité du rétroéclairageIl peut répondre aux exigences supérieures à 1000 cd/m². (Analyseur de couleurs Minolta)
Industriel et médical:Besoin de répondre à des exigences spécifiques de l’industrie, etc.

VI. Pourquoi vous choisir ?

De nombreux clients étrangers préfèrent faire appel à des agents pour des raisons telles que la communication, la qualité et la logistique internationale.

Notre équipe possède une vaste expérience et propose un service complet : conception, devis, production, contrôle qualité, service après-vente, dédouanement et expédition internationale. Vous bénéficierez de prix directs d’usine et d’un service pratique.

8. Quels sont les pays qui sont nos principaux clients ?

Chine, Asie, Europe

Catalogue LCD

1 Écran d'affichage personnalisé

A. Structure externe, rétroéclairage et interface FPC.
B. Luminosité 1000 cd/m², type d'interface, FPCA modifiable.
C. Les clients ont besoin d'une conversion d'interface personnalisée entre RVB, SPI, MCU, LVDS et MIPI.

② Haute luminosité

Technologie de rétroéclairage haute luminosité (≥ 1000 nits), toujours clairement visible sous la lumière du soleil.

③ Perspective

A. Les angles de vision de haut en bas et de gauche à droite sont tous de 60 degrés.
B. Angle de vision complet IPS, avec un angle de vision de 89 degrés en haut, en bas, à gauche et à droite.

④ Écran tactile

A. Écran tactile capacitif, AR (antireflet), AG (anti-éblouissement), AF (anti-traces de doigts), écran tactile TDM, collage d'intégration optique OCA.

B. Écran tactile résistif à quatre ou cinq fils, finition brillante/mate personnalisable.
