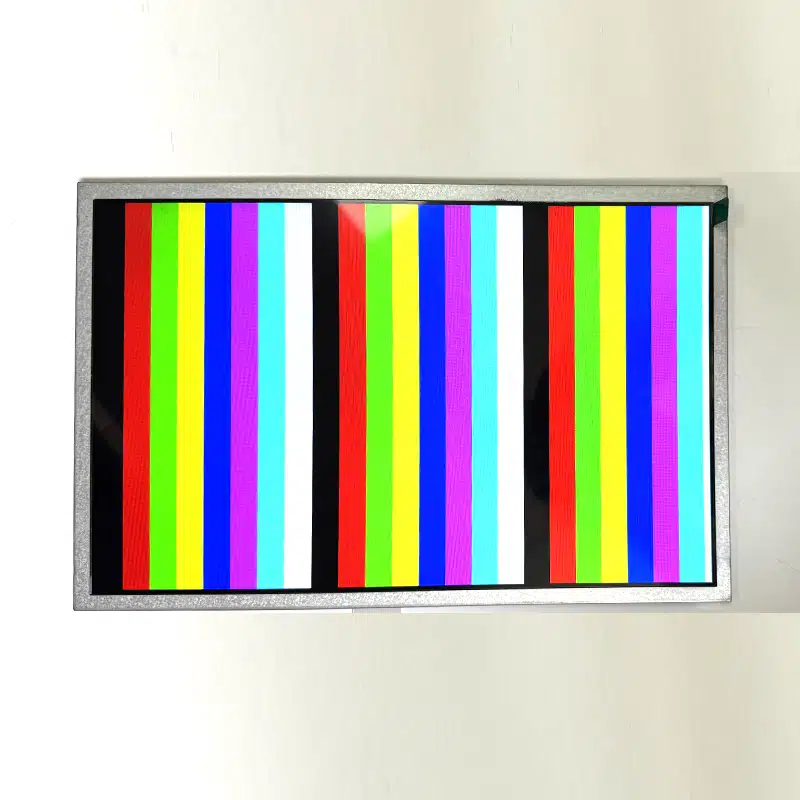

12.1 इंच की एलसीडी स्क्रीन, 1280x800 रेज़ोल्यूशन

     12.1 इंच की क्षैतिज स्क्रीन 1280×800



  • आकार: 12.1
  • रिज़ॉल्यूशन: 1280(H)x800(V) डॉट्स
  • देखने का कोण: सभी
  • इंटरफ़ेस प्रकार: LVDS
  • टच मोड: कैपेसिटिव टच स्क्रीन CTP
  • बैकलाइट चमक: 1000 cd/m²
  • आयाम: 277.70×180.60×6.12 मिमी
获取报价
ऑनलाइन पूछताछ

एलसीडी स्क्रीन खोजें

基本参数

12.1 इंच के कलर टीएफटी एलसीडी डिस्प्ले का रिज़ॉल्यूशन 1280×800 है। HC-121IN4001 की ब्राइटनेस 1000 cd/m² और हाई-डेफिनिशन रिज़ॉल्यूशन 1920×1200 है। हाई-स्पीड डेटा ट्रांसमिशन की आवश्यकता वाले टीएफटी डिस्प्ले के लिए LVDS इंटरफ़ेस तकनीक तेजी से लोकप्रिय हो रही है। LVDS इंटरफ़ेस में उच्च डेटा ट्रांसमिशन दर और कम बिजली की खपत होती है, जिससे कम वोल्टेज वाले पावर सप्लाई के साथ अनुकूलता, कम शोर, बेहतर शोर दमन और विश्वसनीय सिग्नल ट्रांसमिशन जैसे लाभ मिलते हैं।

समान आकार के अन्य प्रकार


मदविषय-सूचीइकाई
आकार12.1इंच
एलसीएम आयाम 277.70 × 180.60 × 6.12mm
एलसीडी सक्रिय क्षेत्र260.352 (एच) x162.72 (वी)mm
बिन्दुओं की संख्या1280 (एच) x800 (वी)पिक्सेल
एलसीडी के प्रकारए-एसआई टीएफटी
दिशा देखनाआईपीएस
ड्राइवर आईसी
अंतरफलक प्रकारLVDS
परिचालन तापमान-20 ℃ ~ 70 ℃
भंडारण तापमान-30 ℃ ~ 80 ℃

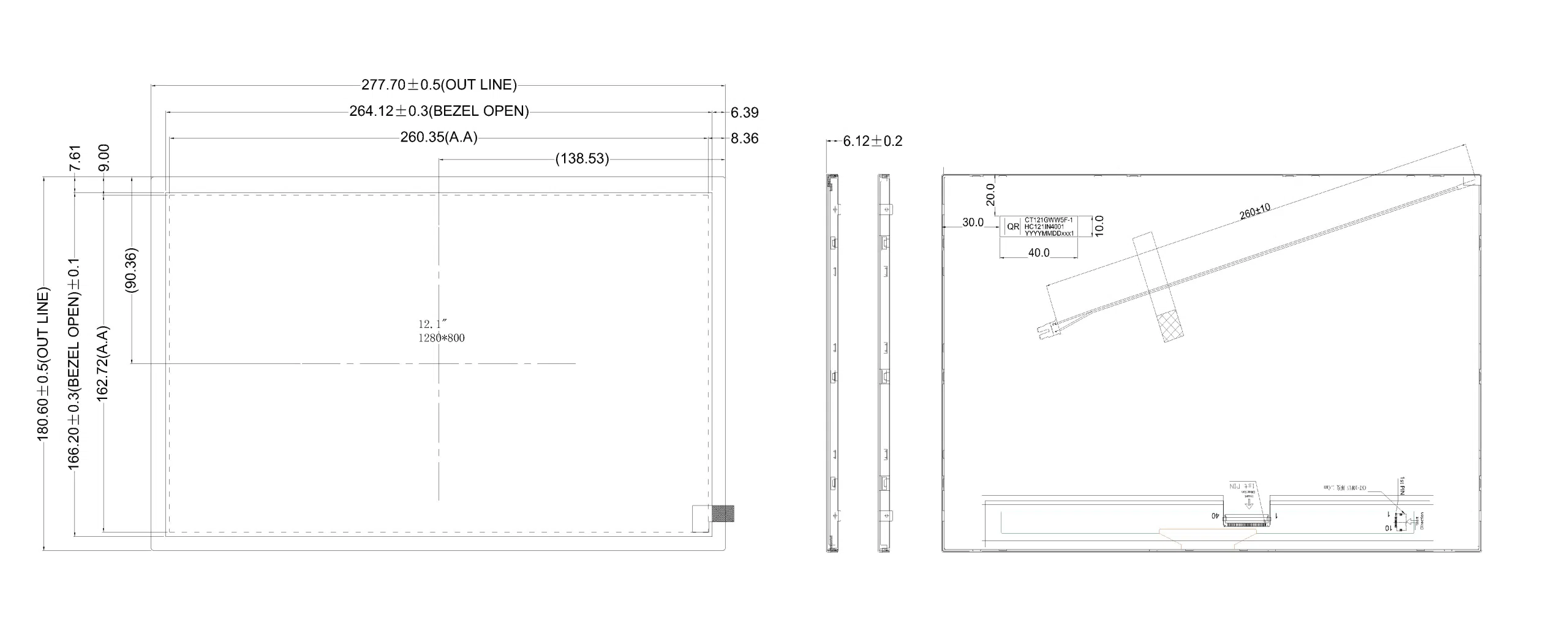

图纸

接口

सं.चिन्हकार्य
1NCकोई कनेक्शन नहीं।
2-4VDDएलसीडी के लिए बिजली की आपूर्ति, VDD = 3.3V.
5NCकोई कनेक्शन नहीं।
6-7GNDमैदान।
8रिन0-LVDSData विभेदक संकेत इनपुट पिन.
9रिनो+LVDS डेटा अंतर संकेत इनपुट पिन.
10GNDमैदान।
11रिन1-LVDS डेटा अंतर संकेत इनपुट पिन.
12रिन1+LVDS डेटा अंतर संकेत इनपुट पिन.
13GNDमैदान।
14रिन2-LVDS डेटा अंतर संकेत इनपुट पिन.
15रिन2+LVDS डेटा अंतर संकेत इनपुट पिन.
16GNDमैदान।
17एलवीडीएस सीएलके-LVDS क्लॉक अंतर संकेत इनपुट पिन.
18एलवीडीएस सीएलके+LVDS क्लॉक अंतर संकेत इनपुट पिन.
19GNDमैदान।
20रिन3-LVDSData विभेदक संकेत इनपुट पिन.
21रिन3+LVDS डेटा अंतर संकेत इनपुट पिन.
22GNDमैदान।
23-24NCकोई कनेक्शन नहीं।
25GNDमैदान।
26SDAl2C इंटरफ़ेस के लिए सीरियल डेटा इनपुट/आउटपुट.
27SCLl2C इंटरफ़ेस के लिए क्लॉक इनपुट.
28GNDमैदान।
29-30NCकोई कनेक्शन नहीं।
31-33GNDमैदान।
34NCकोई कनेक्शन नहीं।
35PWMपीडब्लूएम डिमिंग नियंत्रण इनपुट.
36LED_ENचिप सक्षम (सक्रिय उच्च).
37NCकोई कनेक्शन नहीं।
38-40वीएलईडीएलईडी बिजली आपूर्ति इनपुट, VLED = 5V-24V, 12V TYP.
