3.5-inch SPI LCD-scherm

Basisparameters

3.5寸SPI接口显示屏，320×480分辨率彩屏，K350C20301A是4线SPI接口IPS全视角高清高亮的彩色液晶屏。SPI串行总线，兼容5V和3.3V，只需几个IO点亮显示,显示Rijke kleuren, optionele touchscreenfunctie.

Afmetingen	Resolutie	Type interface
3.5 "	240 × 320	RGB SPI MCU
3.5 "	320 × 480	RGB SPI MCU MIPI
3.5 "	320 × 240	RGB SPI MCU
3.5 "	320 × 480	RGB-MCU
3.5 "	480 × 800	RGB MCU MIPI

Basisspecificaties

Item	Inhoud	Eenheid
Grootte	3.5	inch
LCM-dimensie	54.48 (B) * 84.71 (H) * 2.30 (D)	mm
LCD-actief gebied	48.96 * 73.40	mm
Aantal stippen	320 * RGB * 480	pixel
LCD Type	a-Si-TFT
Richting bekijken	12 uur
Driver IC	ILI9488
Interface Type	SPI
Bedrijfstemperatuur	-20 ℃ ~ 70 ℃
Temperatuur bij opslag	-30 ℃ ~ 80 ℃
Backlight	320	cd / m²
Touchscreen	TBD

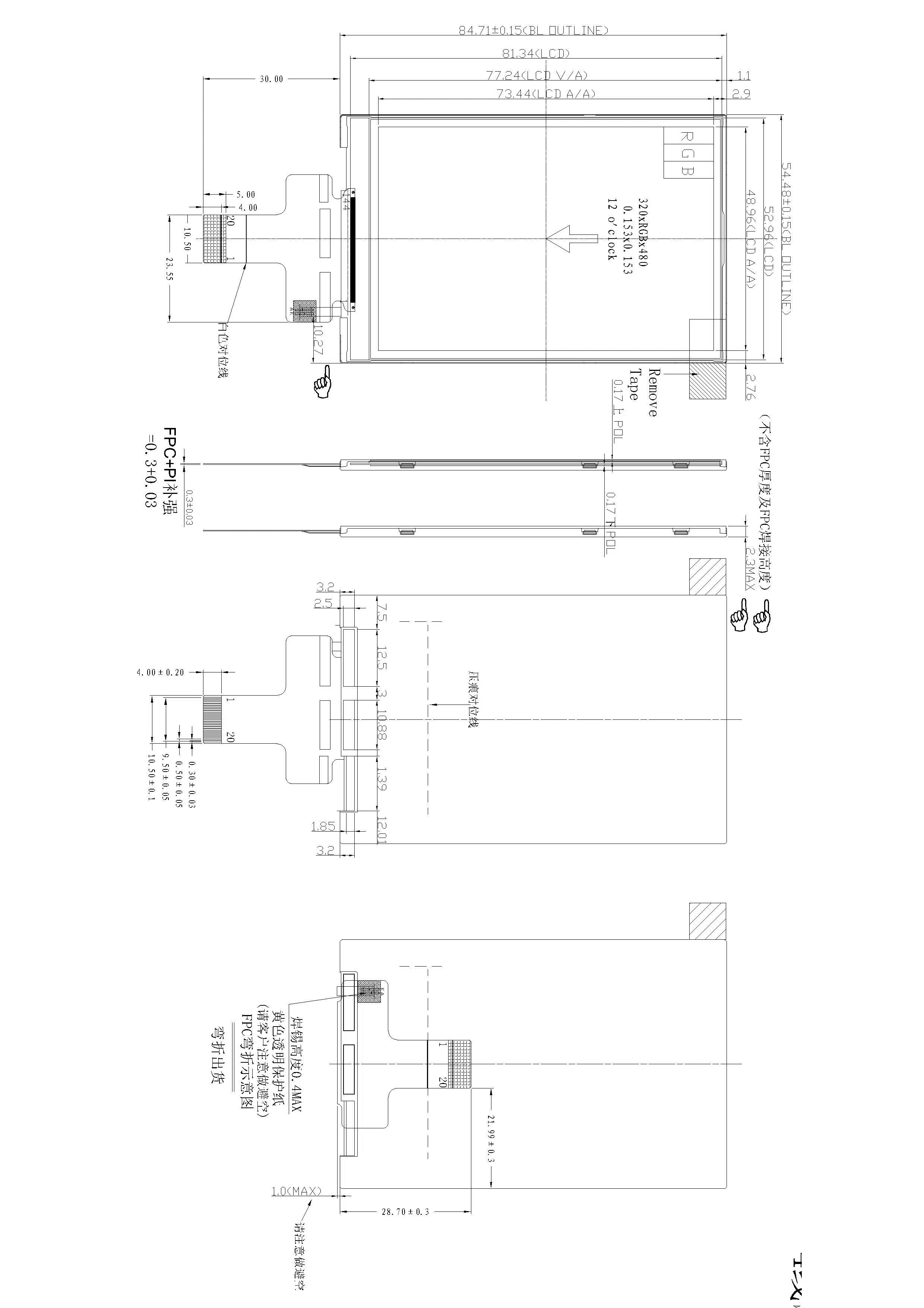

Tekening

Interface

NO.	Symbool	Beschrijving
1	LEDK	ACHTERGRONDVERLICHTING KATHODE
2	LEDA	ACHTERGRONDVERLICHTING ANODE
3	GND	Ground
4	RESET	Reset pin
5	SDA	Seriële gegevensinvoer
6	SCL	Seriële klok
7	RS	Selectie van bestemmingsregister.
8	CS	Chip Select
9	TE	Kadermarkering.
10	GND	Ground
11	IOVCC	I/O-VOEDING
12	VCC	VOEDING
13	GND	Ground
14	GND	Ground
15	GND	Ground
16	GND	Ground
17	NC	NC
18	NC	NC
19	NC	NC
20	NC	NC

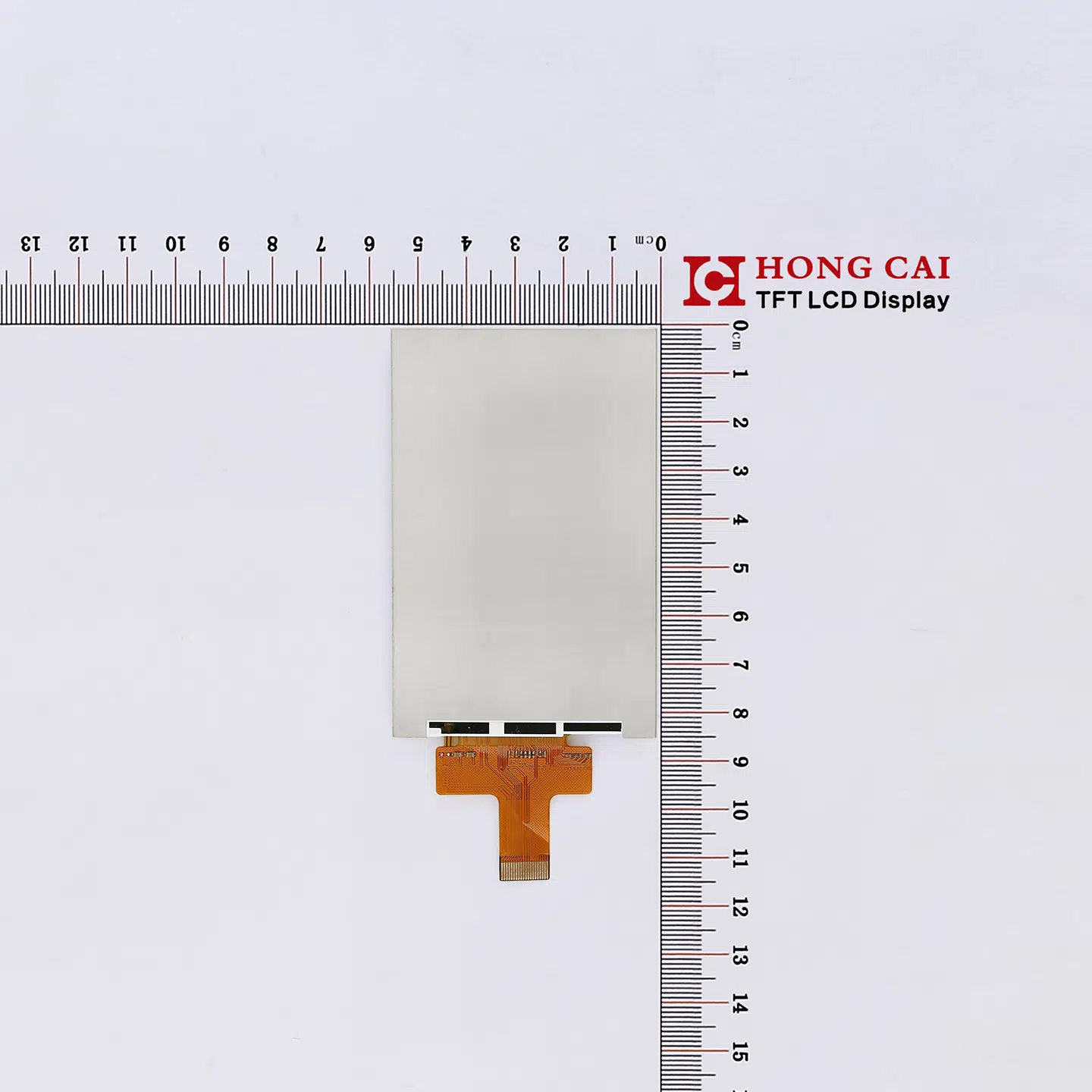

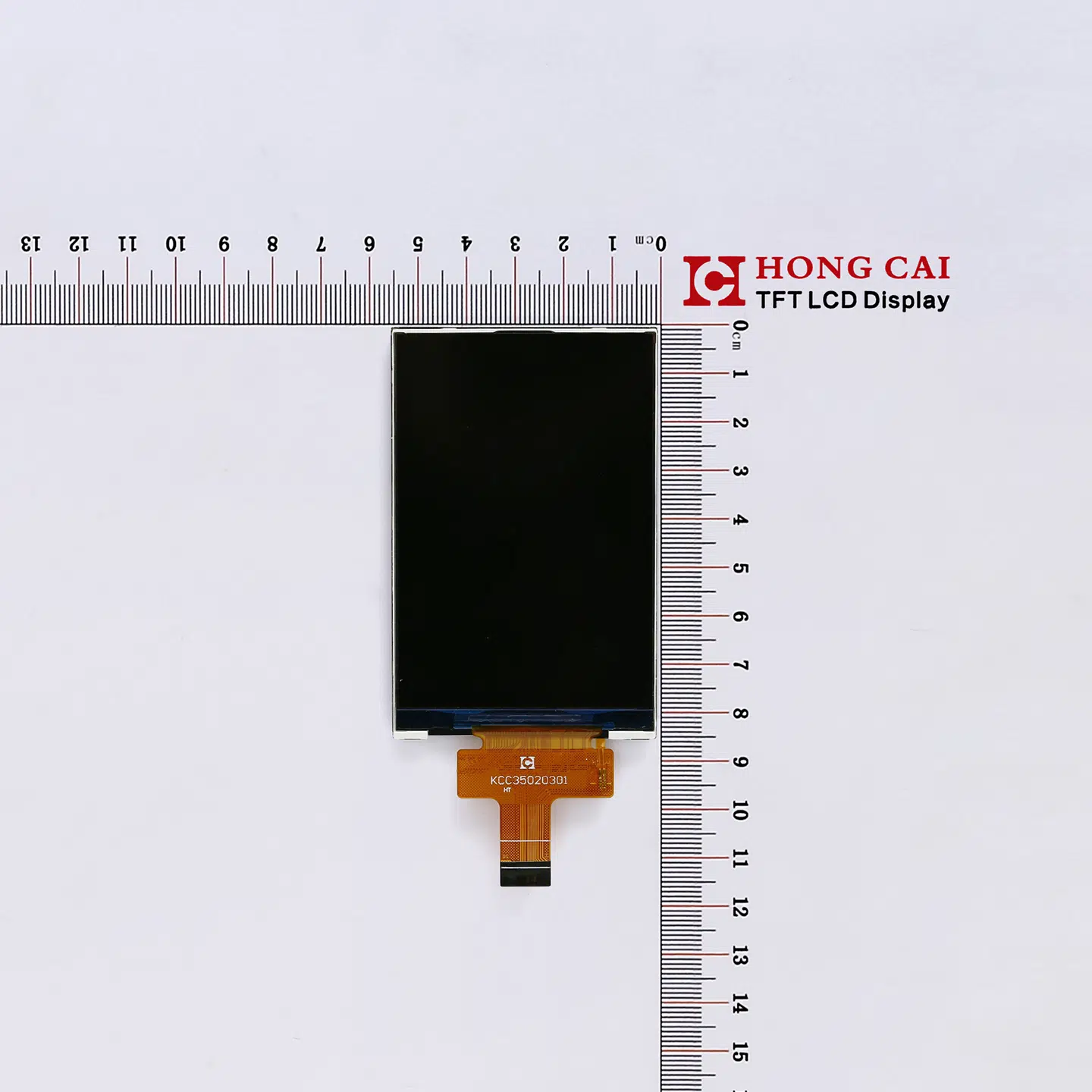

Afbeelding

FAQ

I. Minimale bestelhoeveelheid voor kleine TFT-schermen (semi-custom)

Onze minimale bestelhoeveelheid is zeer flexibel. Kleine, semi-maatwerk TFT-displays worden doorgaans vanaf 100 stuks besteld. Voor proefproductie of bemonsteringsprojecten kunnen lagere aantallen worden overeengekomen.

III. Onder welke omstandigheden wordt FAE technische ondersteuning geboden?

Massaproductie of grootschalige projectenWanneer de orders een bepaalde omvang bereiken
Projectontwikkelingsfase：De klant past het schermstuurprogramma, de interfacespanning of de software aan
Speciale behoeften：Als u een horizontaal scherm, touch-oplossing, etc. nodig hebt.

V. Hoe zorg je voor een vlotte communicatie?

Ons verkoopteam is bekend met de internationale handel en de technische specificaties van TFT-schermen. We reageren snel (meestal binnen 2 uur) en bevestigen elk detail met volledige technische tekeningen of fysieke foto's en monsters vóór de productie.

7. Uw fabriek kan rechtstreeks de verzend- en exportdocumenten afhandelen.

Wij kunnen verzendvoorwaarden zoals EXW, FOB en CIF voor u regelen en samenwerken met de door u aangewezen expediteur.

Of het nu gaat om luchtvracht, zeevracht of expreslevering, wij garanderen een snelle en veilige levering.

II. Minimale bestelhoeveelheid voor middelgrote TFT's (semi-aangepast)

Onze minimale bestelhoeveelheid is zeer flexibel. Middelgrote, semi-maatwerk TFT-displays worden doorgaans vanaf 50 stuks besteld. Voor proefproductie of bemonsteringsprojecten kunnen lagere aantallen worden overeengekomen.

IV. Welke projecten kunnen op maat gemaakt worden?

Touch Screen: Capacitief en resistief touchscreen, AG, AF, AR, enz.
Helderheid van de achtergrondverlichtingHet kan voldoen aan vereisten van meer dan 1000 cd/m². (Minolta kleuranalyse-instrument)
Industrieel en medisch：Er moet worden voldaan aan specifieke eisen van de sector, etc.

VI. Waarom voor jou kiezen?

Veel klanten in het buitenland geven de voorkeur aan agenten vanwege overwegingen als communicatie, kwaliteit en internationale logistiek.

Ons team heeft ruime ervaring en biedt een one-stop-service – van ontwerp, offerte, productie, kwaliteitscontrole, aftersalesservice, douaneafhandeling tot internationale verzending. U krijgt rechtstreeks van de fabriek de prijzen en profiteert van het gemak van service.

8. Welke landen zijn onze belangrijkste klanten?

China, Azië, Europa

LCD-catalogus

① Aangepast beeldscherm

A. Externe structuur, achtergrondverlichting en interface FPC.
B. Helderheid 1000 cd/m², interface type, FPCA kan worden aangepast.
C. Klanten hebben behoefte aan een aangepaste interfaceconversie tussen RGB, SPI, MCU, LVDS en MIPI.

② Hoge helderheid

Dankzij de achtergrondverlichtingstechnologie met hoge helderheid (≥1000 nits) is het beeld ook in zonlicht nog duidelijk zichtbaar.

③ Perspectief

A. De kijkhoeken van boven naar beneden en van links naar rechts zijn allemaal 60 graden.
B. IPS-scherm met volledige kijkhoek, met een kijkhoek van 89 graden aan de boven-, onder-, linker- en rechterkant.

④ Aanraakscherm

A. Capacitief touchscreen, AR (anti-reflecterend), AG (anti-reflecterend), AF (anti-vingerafdruk), TDM-display touchscreen OCA optische integratiebonding.

B. Vier- of vijfdraads resistief touchscreen, glanzende/matte afwerking naar wens.
