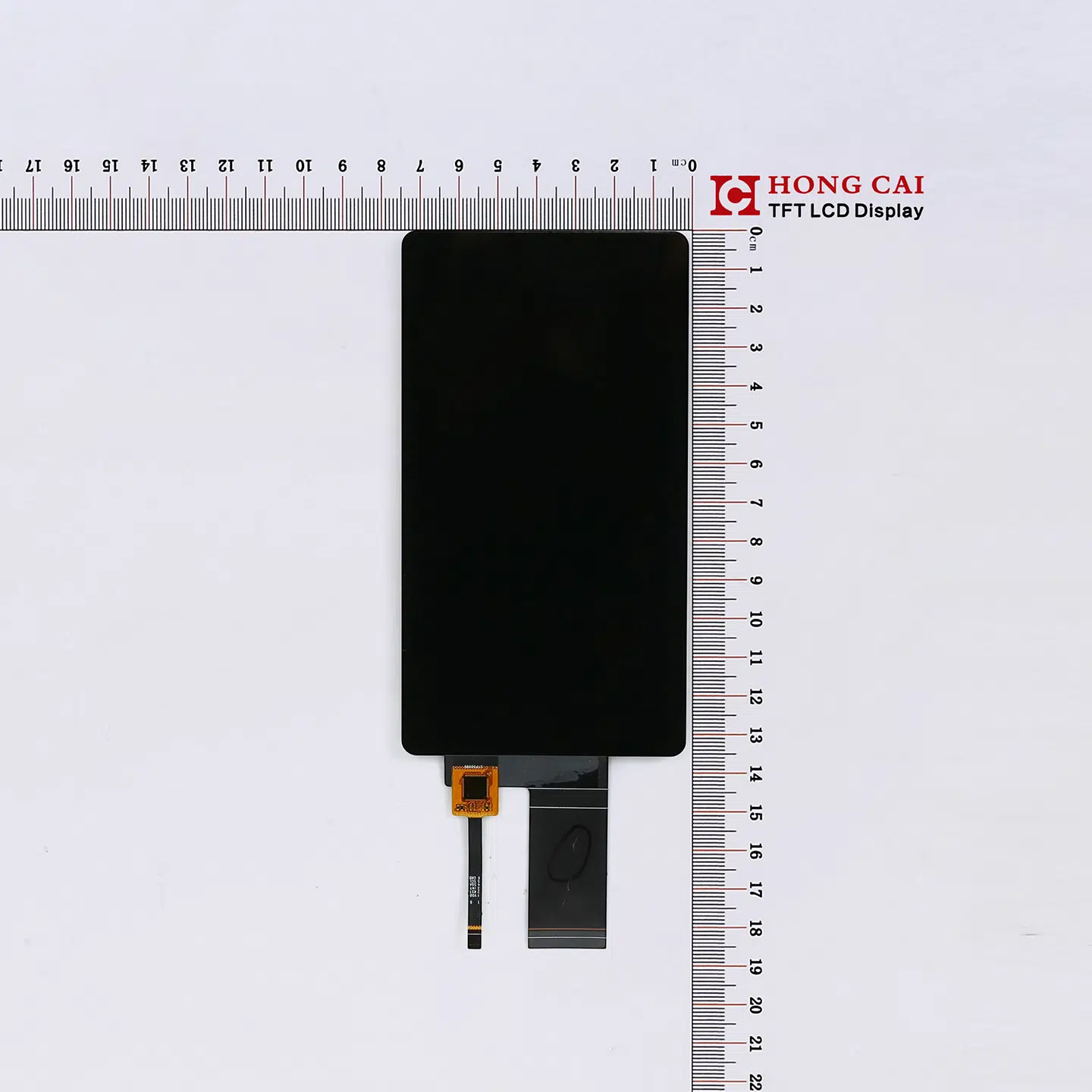

5-inch RGB LCD-scherm met een resolutie van 480x854.

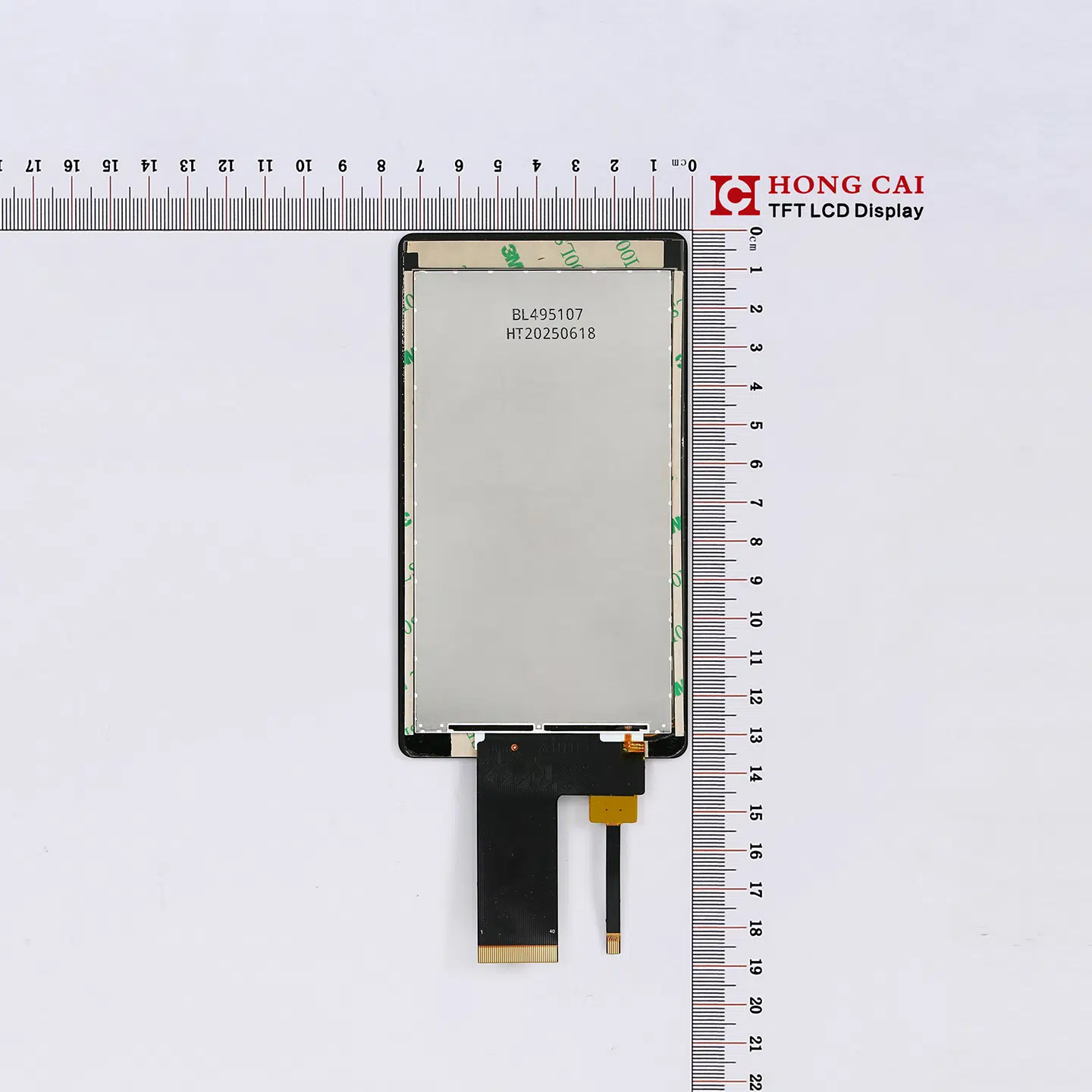

5-inch RGB LCD-scherm met een resolutie van 480x854 - Afbeelding 2

    5-inch TFT-scherm met touchscreen



  • Maat: 5
  • Resolutie: 480*RGB*854
  • Kijkhoek: Vrij
  • Interfacetype: SPI+RGB24BIT
  • Stuurprogrammachip: ST7701S
  • Aanraakmethode: CTP
  • Helderheid achtergrondverlichting: 350 cd/m²
  • Afmetingen: 65.3 (B) * 119.3 (H) * 2.10 (D)
Vraag een offerte aan
Online aanvraag

Zoek op het LCD-scherm

Basisparameters

Dit 5-inch RGB TFT LCD-scherm, model K495H4006, heeft een resolutie van 480×854 pixels. Het maakt gebruik van de ST7701S driver-IC en ondersteunt meerdere interfaces, waaronder MIPI, RGB en MCU, en biedt een hoge beeldkwaliteit en uitstekende compatibiliteit. Met een helderheid tot 380 cd/m² biedt dit IPS-scherm een ​​beeldkwaliteit met hoge resolutie vanuit elke kijkhoek en wordt het veel gebruikt in smartterminals, industriële apparatuur, medische elektronica en HMI-systemen (Human Machine Interface).

Zelfde formaat, maar verschillende resoluties en interfaces:

AfmetingenResolutieType interface触摸
4.95 "480 × 854MIPI电容
4.95 "480 × 854RGB电容
4.99 "720 × 1280MIPI电容
5.0 "800 × 480RGB / LVDSCondensatoren/weerstanden
ItemInhoudEenheid
Grootte4.95inch
LCM-dimensie65.3 (B) * 119.3 (H) * 2.10 (D)mm
LCD-actief gebied61.56 * 109.53mm
Aantal stippen480 * RGB * 854pixel
LCD Typea-Si-TFT
Richting bekijkenGratis
Driver ICST7701S
Interface TypeSPI+RGB24BIT
Bedrijfstemperatuur-20 ℃ ~ 70 ℃
Temperatuur bij opslag-30 ℃ ~ 80 ℃
Type verlichting12 LEDs
Bedrijfstemperatuur:-20 ℃ ~ 70 ℃
CTP-dimensie74.00 * 140.00 * 3.70mm
CTP-structuurG + G
Driver IC voor CTPGT911

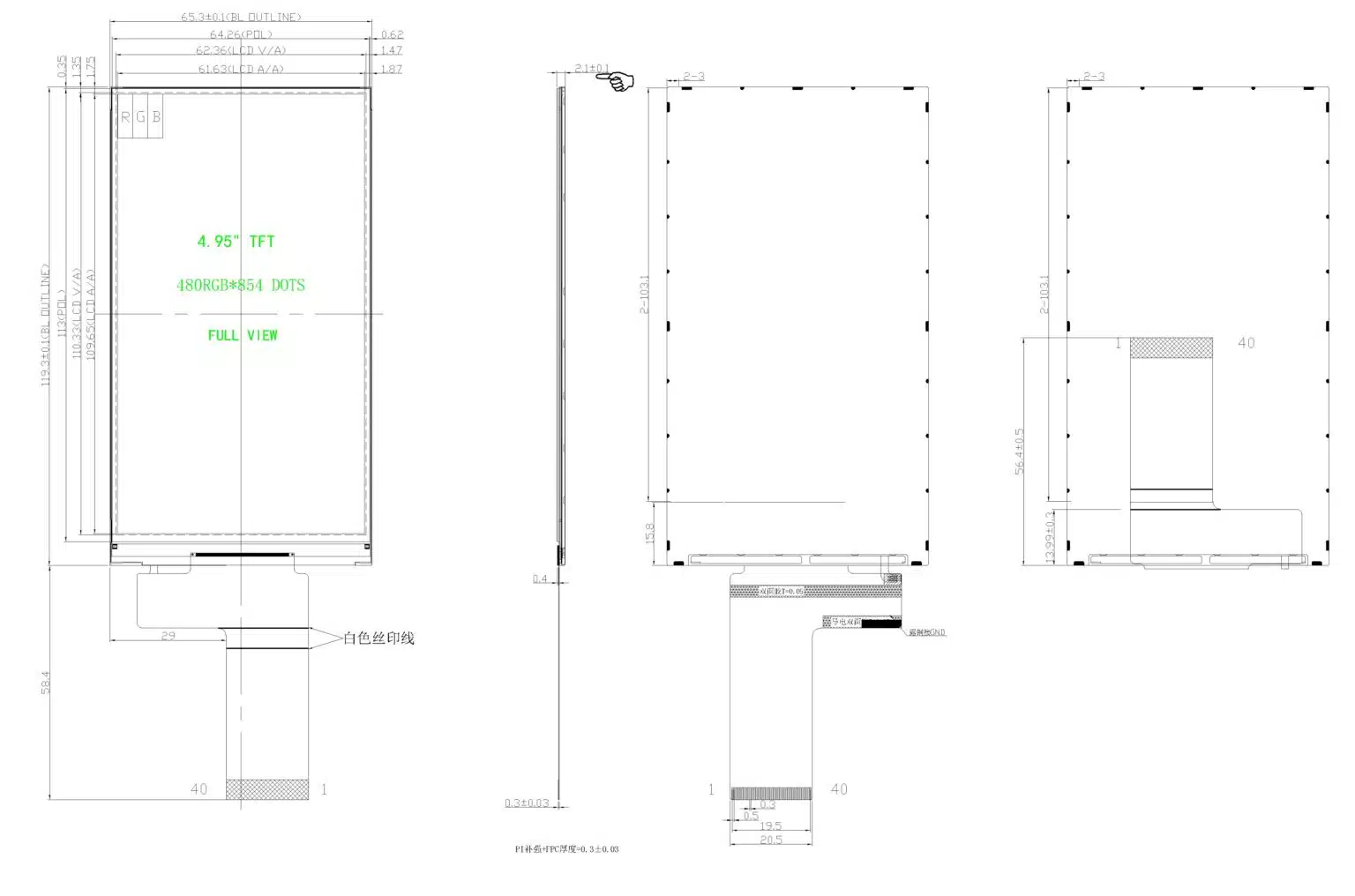

Tekening

Interface

PinnummerPin-definitieFunctiebeschrijving
1LED-KVOEDING+ VOOR ACHTERGRONDVERLICHTING
2LED-AVOEDING - VOOR ACHTERGRONDVERLICHTING KATHODE
3GNDGround
4VCCVOEDING（
5-12R0-R7Rode gegevensinvoer
13-20G0-G7Groene gegevensinvoer
21-28B0-B7Blauwe gegevensinvoer
29GNDGround
30DCLKKlok signaal
31NCNC
32HSYNCHorizontaal synchronisatiesignaal
33VSYNCVerticaal synchronisatiesignaal
34DEGegevensinvoer inschakelen
35NCNC
36GNDGround
37SPI_SDISeriële gegevensinvoerpin gebruikt voor de SPI-interface
38SPI_SCLDient als schrijfsignaal en schrijft gegevens
39SPI_CSchip selectiesignaal
40RESETinvoer resetten
CTP-pin
PinnummerPin-definitieFunctiebeschrijving
1VDD(3.3V)Aanraakvoeding (3.3 V)
2RST(3.3V)Touch reset-ingang
3INT(3.3V)Signaal voor onderbreking van het aanraakscherm
4SDA (3.3 V)Schrijfgegevenssignaal via de Touch SPI-bus.
5SCL (3.3 V)Raak het SPI-buskloksignaal aan.
6GNDRaak de grond aan

Afbeelding
