10.25-tums LCD-skärm - TFT IPS-skärmtillverkare i Kina

Grundparametrar

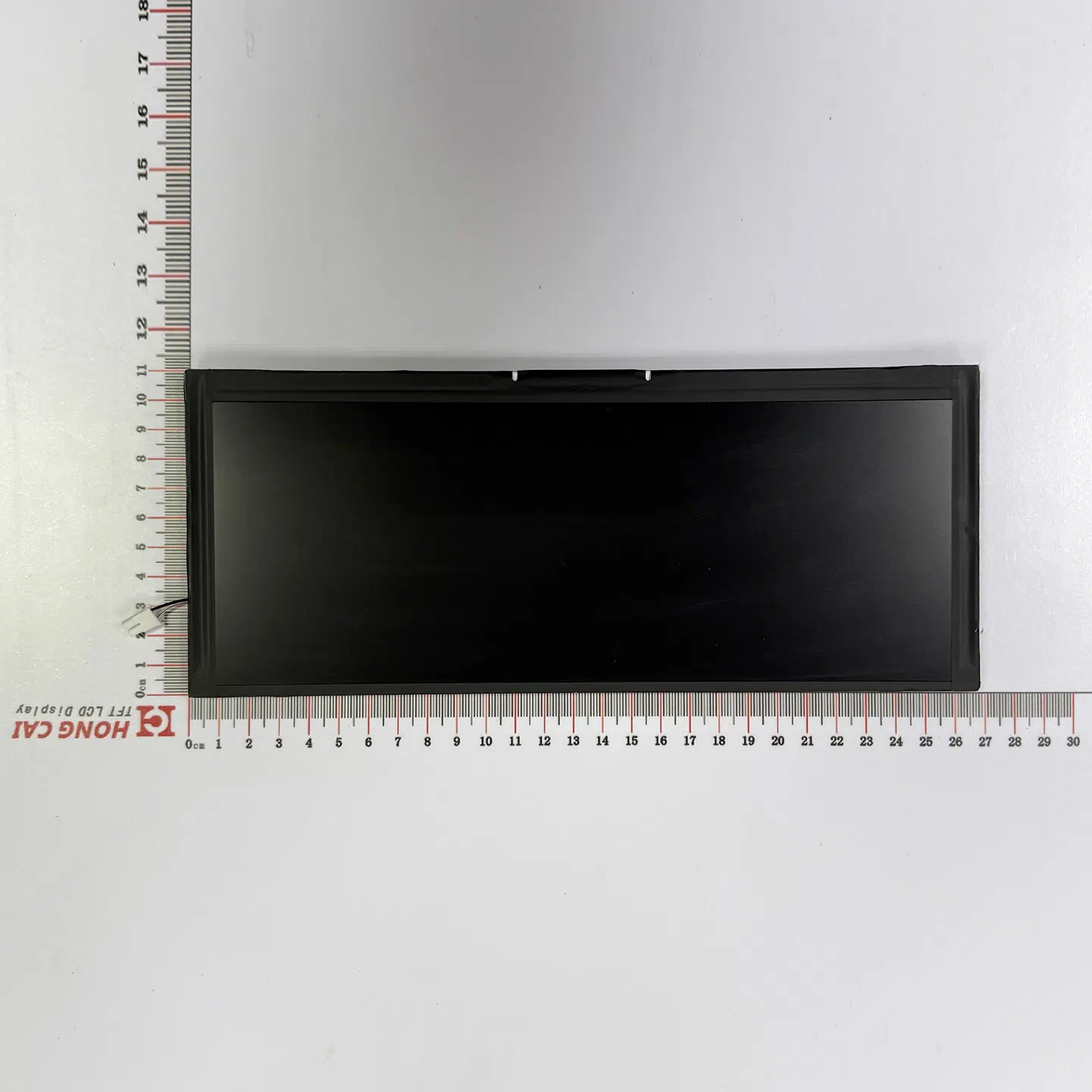

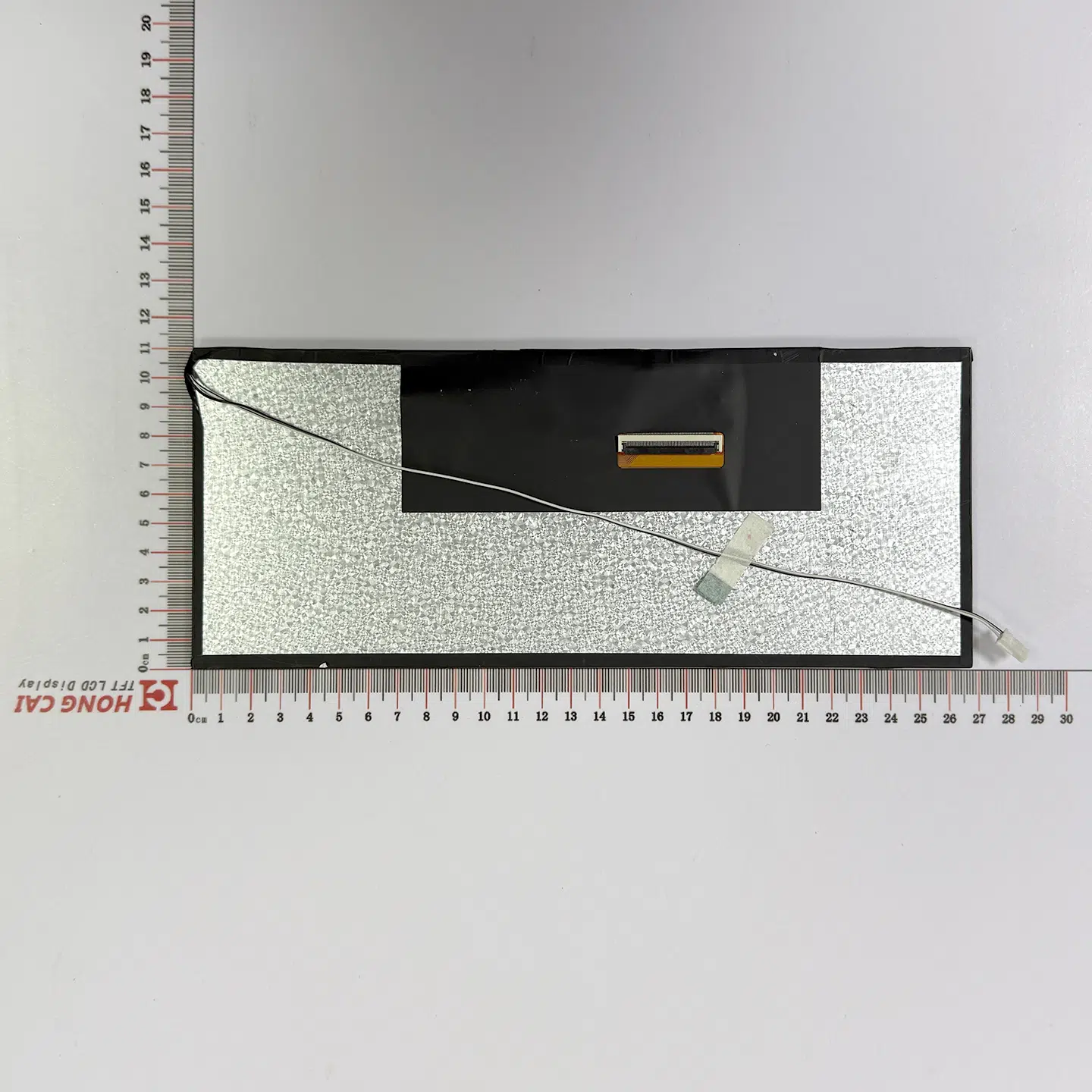

Den 10.25-tums stora LTPS TFT LCD-skärmen, HC-1025HH6002, är en avancerad IPS-skärm med en upplösning på 1920×720, ett 60-pins LVDS-gränssnitt och en kapacitiv pekskärm som stöder upp till 1670 miljoner färger. Den används främst i fordonsdisplayer och medicinska system.

Andra gränssnitt av samma storlek:

Nej.	Artikel	Specifikation	Enhet	Anmärkningar
1	LCD-storlek	10.25	tum
2	Upplösning	1920 x RGB x 720	-
3	Modell typ	LCM
4	Färgpixeljustering	RGB vertikal rand
5	TFT-teknik	LTPS	-
5	Touch-teknik	CTP	-	För optisk bindning
6	Visningsläge	Normal svart	-
7	Aktivt område	243.648 (H) x 91.368 (V)	mm
8	Pixelstorlek	0.1269 (W) * 0.1269 (H)	mm
9	Bildförhållande	8:3

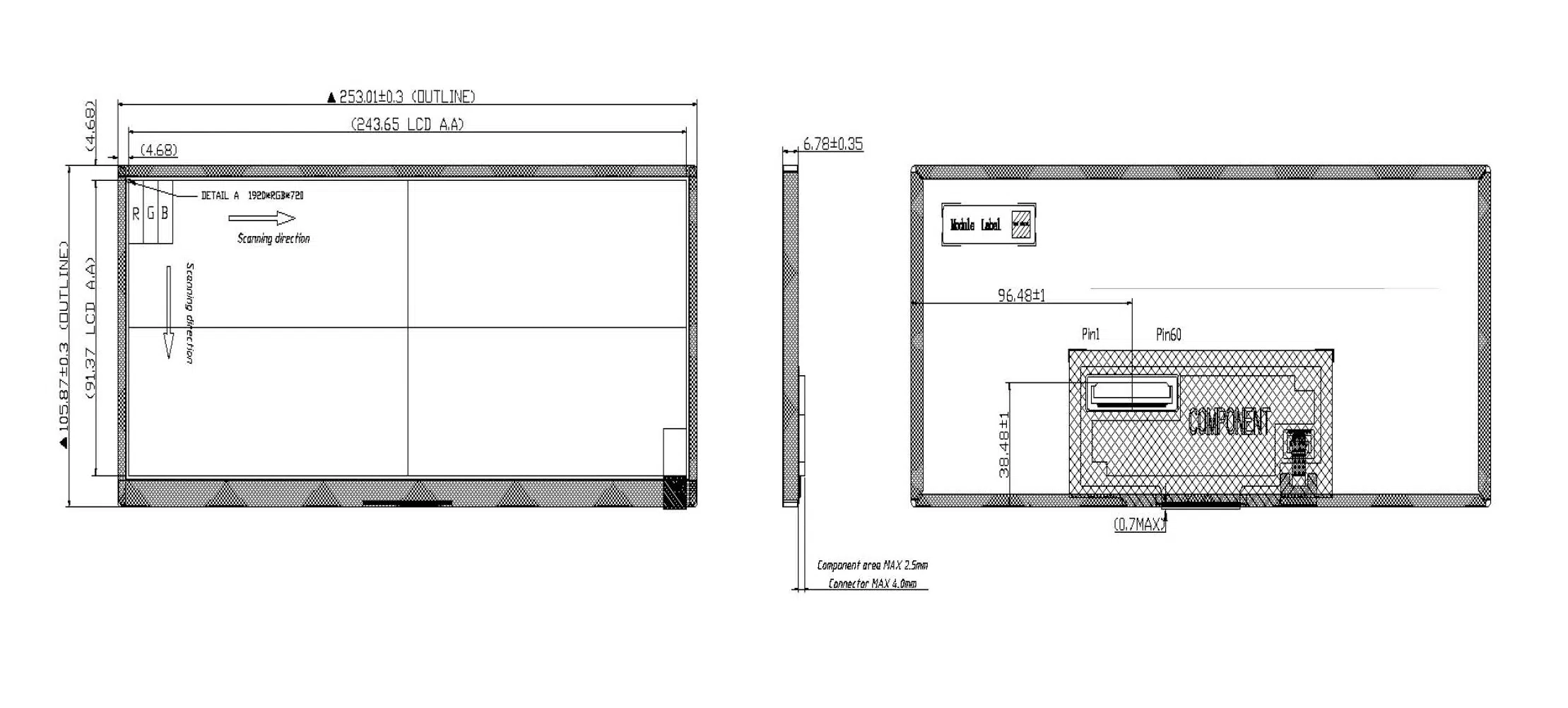

10	LCM-konturdimension	253.01(W)105.87(H)6.78(T)	mm	utan FPC
11	Gränssnitt	Dubbel LVDS		Endast DE
12	Färgbit	24 bitars
13	Vikt	TBD	g
14	Polarisatorns ytbehandling	HC
15	Driftstemp. räckvidd	-30 ℃ ~ 85 ℃
16	Lagringstemperaturintervall	-40 ℃ ~ 90 ℃
17	Multi-Touch	Max 10 poäng
18	Miljöskydd Krav	RoHS	-
19	Polarisatoraxelns riktning

Teknisk

Gränssnitt

PIN	SYMBOL	FUNGERA	I/O/P	Anmärkningar
1	ÅTERSTÄLLA	LCD global återställningssignal, aktiv låg	I
2	SDA	SPI 3-trådig dubbelriktad datastift för displaygränssnitt (dra L för anpassad)	I / O
3	SCL	SPI 3-trådig klockingångsstift för displaygränssnitt (dra H för anpassad)	I
4	CSN	SPI-slavchipvalsingång för displaygränssnitt (dra H för anpassad konfiguration)	I
5	Nytta	Skärmen är påslagen när den är hög	I
6	PON	Sov ut när du är låg, sov ut när du är hög	I
7	GND	Marken	P
8	LVD3BP	LVDS Jämn datakanal 3+	I
9	LVD3BN	LVDS Jämn datakanal 3-	I
10	GND	Marken	P
11	LVDCLKBP	LVDS Jämn datakanal CLK+	I
12	LVDCLKBN	LVDS Even Data Channel CLK-	I
13	GND	Marken	P
14	LVD2BP	LVDS Jämn datakanal 2+	I
15	LVD2BN	LVDS Jämn datakanal 2-	I
16	GND	Marken	P
17	LVD1BP	LVDS Jämn datakanal 1+	I
18	LVD1BN	LVDS Jämn datakanal 1-	I
19	GND	Marken	P
20	LVD0BP	LVDS Jämn datakanal 0+	I
21	LVD0BN	LVDS Jämn datakanal 0-	I
22	GND	Marken	P
23	LVD3AP	LVDS udda datakanal 3+	I
24	LVD3AN	LVDS udda datakanal 3-	I
25	GND	Marken	P

26	LVDCLKAP	LVDS udda datakanal CLK+	I
27	LVDCLKAN	LVDS udda datakanal CLK-	I
28	GND	Marken	P
29	LVD2AP	LVDS udda datakanal 2+	I
30	LVD2AN	LVDS udda datakanal 2-	I
31	GND	Marken	P
32	LVD1AP	LVDS udda datakanal 1+	I
33	LVD1AN	LVDS udda datakanal 1-	I
34	GND	Marken	P
35	LVD0AP	LVDS udda datakanal 0+	I
36	LVD0AN	LVDS udda datakanal 0-	I
37	GND	Marken	P
38	VOTP	Används för OTP-program, lämna den öppen om den inte används	P
39	GND	Marken	P
40	FAIL_DET	Utgångssignal för feldetektering	O
41	GND	Marken	P
42	VCC	Strömförsörjning för LCD-skärm	P
43	VCC	Strömförsörjning för LCD-skärm	P
44	VCC	Strömförsörjning för LCD-skärm	P
45	GND	Marken	P
46	TP_ATREN	pekgränssnittets uppmärksamhetsutmatning (avbrott). Denna PIN-kod har hämtats till VCC genom ett 4.7K-motstånd på LCM.	O
47	TP_RESET	Tryck på återställnings-PIN-koden	I
48	TCH_IO_SCL	I²C Slave dubbelriktad klockingång för pekgränssnitt	I
49	TCH_IO_SDA	I²C Slave dubbelriktad datapin för pekgränssnitt	I / O
50	NC	Öppet	-
51	LEDK3	LED-katod 3	P
52	LEDK2	LED-katod 2	P
53	LEDK1	LED-katod 1	P
54	NC	Öppet	-
55	NTC+	NTC-termistorterminal	-
56	NTC-	NTC-termistorterminal	-
57	NC	Öppet	-
58	LEDA1	LED-anod 1	P
59	LEDA2	LED-anod 2	P
60	LEDA3	LED-anod 3	P


FAQ

I. Minsta orderkvantitet för liten TFT-skärm (semi-custom)

Vår MOQ är ganska flexibel. Små, halvkundgjorda TFT-skärmar beställs vanligtvis från 100 stycken, och lägre kvantiteter kan förhandlas fram för provproduktion eller provtagningsprojekt.

III. Under vilka omständigheter ges teknisk support från FAE?

Massproduktion eller storskaliga projektNär beställningar når en viss skala
ProjektutvecklingsfasKunden anpassar skärmdrivrutinen, gränssnittsspänningen eller programvaran
Särskilda behovOm du behöver horisontell skärmvisning, pekskärmslösning etc.

V. Hur säkerställer ni smidig kommunikation?

Vårt säljteam är bekant med internationell handel och de tekniska specifikationerna för TFT-skärmar. Vi svarar snabbt (vanligtvis inom 2 timmar) och bekräftar varje detalj med hjälp av kompletta tekniska ritningar eller fysiska foton och prover före produktion.

7. Er fabrik kan hantera frakt- och exportdokument direkt.

Vi kan ordna fraktvillkor som EXW, FOB och CIF, och samarbeta med er utsedda speditör.

Oavsett om det är flygfrakt, sjöfrakt eller expressleverans kan vi garantera snabb och säker leverans.

II. Minsta orderkvantitet för medelstora TFT-skärmar (delvis kundanpassade)

Vår MOQ är ganska flexibel. Medelstora halvkundgjorda TFT-skärmar beställs vanligtvis från 50 stycken, och lägre kvantiteter kan förhandlas fram för provproduktion eller provtagningsprojekt.

IV. Vilka projekt kan anpassas?

PekskärmKapacitiv och resistiv pekskärm, AG, AF, AR, etc.
Bakgrundsbelysningens ljusstyrkaDen kan uppfylla krav på över 1000 cd/m². (Minolta färganalysinstrument)
Industriell och medicinskBehöver uppfylla specifika branschkrav etc.

VI. Varför välja er?

Många utländska kunder föredrar att använda agenter på grund av överväganden som kommunikation, kvalitet och internationell logistik.

Vårt team har omfattande erfarenhet och erbjuder en komplett service – från design, offert, produktion, kvalitetskontroll, eftermarknadsservice, tullklarering till internationell frakt. Du får priser direkt från fabriken och bekväm service.

8. Vilka länder är våra huvudsakliga kunder?

Kina, Asien, Europa

LCD-katalog

① Anpassad skärm

A. Extern struktur, bakgrundsbelysning och gränssnitts-FPC.
B. Ljusstyrka 1000 cd/m², gränssnittstyp, FPCA kan modifieras.
C. Kunder behöver anpassad gränssnittskonvertering mellan RGB, SPI, MCU, LVDS och MIPI.

② Hög ljusstyrka

Bakgrundsbelysningsteknik med hög ljusstyrka (≥1000nits), fortfarande tydligt synlig i solljus.

③ Perspektiv

A. Betraktningsvinklarna från topp till botten, vänster till höger är alla 60 grader.
B. IPS full betraktningsvinkel, med en betraktningsvinkel på 89 grader upptill, nedtill, till vänster och höger.

④ Pekskärm

A. Kapacitiv pekskärm, AR (antireflexbeständig), AG (bländskydd), AF (fingeravtrycksskydd), TDM-skärm med pekskärm och OCA-optisk integrationsbonding.

B. Fyr- eller femtrådig resistiv pekskärm, anpassningsbar blank/matt finish.
