Grundparametrar

HC-12.3HH6002 är en avancerad IPS-skärm med en upplösning på 1920RGBx720, LVDS-gränssnitt och LTPS TFT LCD-skärm. Den har en 123-tums skärm, 50-pins LVDS-gränssnitt, in-cell pekskärm och stöder upp till 1670 miljoner färger. Den används främst i fordonsdisplayer och medicinska system.

Andra gränssnitt av samma storlek

Artikel	Innehåll	Enhet
LCD-storlek	12.3 tum (diagonal)	tum

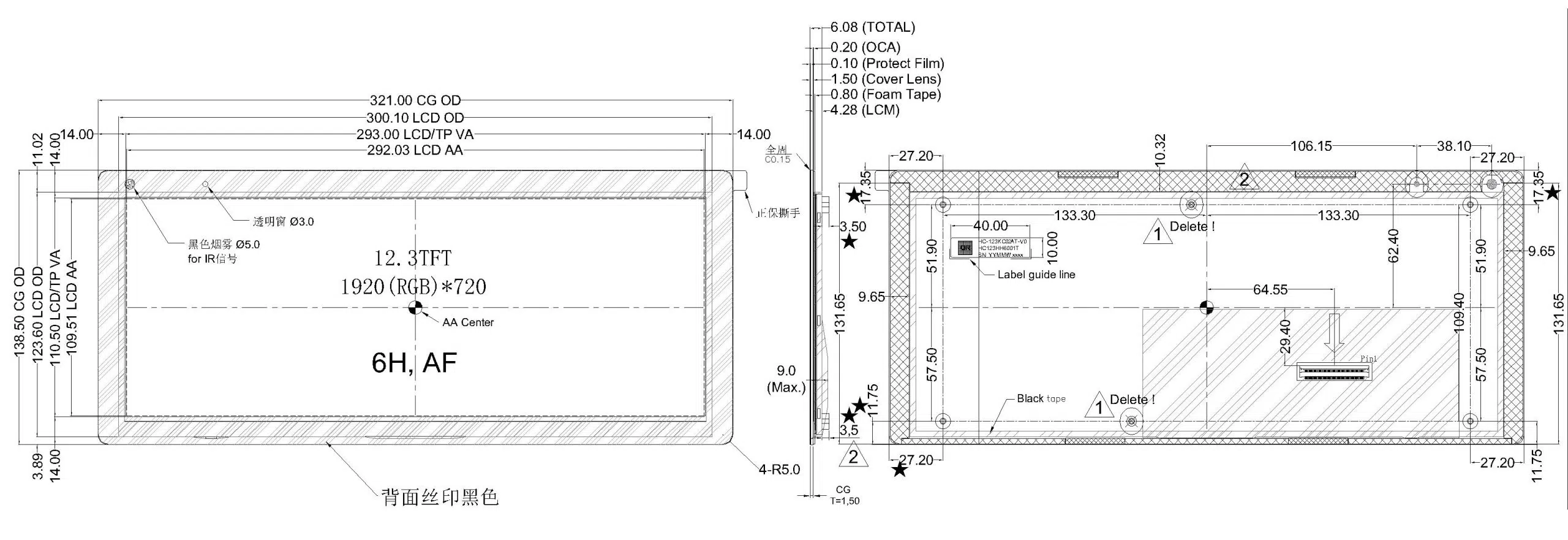

LCM Dimension	300.0 (B) × 123.5 (H) mm × 4.5 (H) mm	mm
LCD Active Area	292.032 (B) × 109.512 (H) mm	mm
Antal prickar	1920 × 720	bildpunkt
LCD-typ	LTPS TFT aktiv matris
Käll-IC	FL5896AA
Gränssnitt	LVDS
Pixelarrangemang	RGB-rand
drifttemperatur	-20 ℃ ~ 70 ℃
Förvaringstemperatur	-30 ℃ ~ 80 ℃
Typ av bakgrundsbelysning	20 LEDs
Ljushet	1000	cd / m ^

Teknisk

Gränssnitt

PIN	SYMBOL	I / O	BESKRIVNING
1	NC		Ingen anslutning
2	GND	P	Marken
3	GND	P	Marken
4	GND	P	Marken
5	NC		Ingen anslutning
6	VDD	P	Strömförsörjning 3.3 +/- 0.3V
7	VDD	P	Strömförsörjning 3.3 +/- 0.3V
8	VDD	P	Strömförsörjning 3.3 +/- 0.3V
9	NC		Ingen anslutning
10	NC		Ingen anslutning
11	GND	P	Marken
12	GND	P	Marken
13	OD0N	I	Udda LVDS-dataingång 0-
14	OD0P	I	Udda LVDS-dataingång 0+
15	GND	P	Marken
16	OD1N	I	Udda LVDS-dataingång 0-
17	OD1P	I	Udda LVDS-dataingång 0+
18	GND	P	Marken
19	OD2N	I	Udda LVDS-dataingång 0-
20	OD2P	I	Udda LVDS-dataingång 0+
21	GND	P	Marken
22	OCLKN	I	Udda LVDS-klockingång –
23	OCLKP	I	Udda LVDS-klockingång +
24	GND	P	Marken
25	OD3N	I	Udda LVDS-dataingång 0-
26	OD3P	I	Udda LVDS-dataingång 0+
27	GND	P	Marken
28	ED0N	I	Även LVDS-datainmatning 0-
29	ED0P	I	Även LVDS-datainmatning 0+
30	GND	P	Marken
31	ED1N	I	Även LVDS-datainmatning 0-
32	ED1P	I	Även LVDS-datainmatning 0+
33	GND	P	Marken
34	ED2N	I	Även LVDS-datainmatning 0-
35	ED2P	I	Även LVDS-datainmatning 0+
36	GND	P	Marken
37	ECLKN	I	Även LVDS-klockingång –
38	ECLKP	I	Även LVDS-klockingång +
39	GND	P	Marken
40	ED3N	I	Även LVDS-datainmatning 0-
41	ED3P	I	Även LVDS-datainmatning 0+
42	GND	P	Marken
43	STBYB1	I	standby-läge H: Normal drift. (Standard) L: Standby-läge.
44	ÅTERSTÄLL 1	I	Global återställningsstift. H: Normal drift (standard) L: Återställningsläge
45	CSB	I	H: Normal drift (standard) L: Återställningsläge
46	NC		Ingen anslutning
47	I2C_SCL	I	Klocksignal för I2C-gränssnitt
48	I2C_SDA	I / O	Seriell adress och dataingång/utgång för I2C-gränssnitt
49	NC		Ingen anslutning
50	GND	P	Marken


FAQ

I. Minsta orderkvantitet för liten TFT-skärm (semi-custom)

Vår MOQ är ganska flexibel. Små, halvkundgjorda TFT-skärmar beställs vanligtvis från 100 stycken, och lägre kvantiteter kan förhandlas fram för provproduktion eller provtagningsprojekt.

III. Under vilka omständigheter ges teknisk support från FAE?

Massproduktion eller storskaliga projektNär beställningar når en viss skala
ProjektutvecklingsfasKunden anpassar skärmdrivrutinen, gränssnittsspänningen eller programvaran
Särskilda behovOm du behöver horisontell skärmvisning, pekskärmslösning etc.

V. Hur säkerställer ni smidig kommunikation?

Vårt säljteam är bekant med internationell handel och de tekniska specifikationerna för TFT-skärmar. Vi svarar snabbt (vanligtvis inom 2 timmar) och bekräftar varje detalj med hjälp av kompletta tekniska ritningar eller fysiska foton och prover före produktion.

7. Er fabrik kan hantera frakt- och exportdokument direkt.

Vi kan ordna fraktvillkor som EXW, FOB och CIF, och samarbeta med er utsedda speditör.

Oavsett om det är flygfrakt, sjöfrakt eller expressleverans kan vi garantera snabb och säker leverans.

II. Minsta orderkvantitet för medelstora TFT-skärmar (delvis kundanpassade)

Vår MOQ är ganska flexibel. Medelstora halvkundgjorda TFT-skärmar beställs vanligtvis från 50 stycken, och lägre kvantiteter kan förhandlas fram för provproduktion eller provtagningsprojekt.

IV. Vilka projekt kan anpassas?

PekskärmKapacitiv och resistiv pekskärm, AG, AF, AR, etc.
Bakgrundsbelysningens ljusstyrkaDen kan uppfylla krav på över 1000 cd/m². (Minolta färganalysinstrument)
Industriell och medicinskBehöver uppfylla specifika branschkrav etc.

VI. Varför välja er?

Många utländska kunder föredrar att använda agenter på grund av överväganden som kommunikation, kvalitet och internationell logistik.

Vårt team har omfattande erfarenhet och erbjuder en komplett service – från design, offert, produktion, kvalitetskontroll, eftermarknadsservice, tullklarering till internationell frakt. Du får priser direkt från fabriken och bekväm service.

8. Vilka länder är våra huvudsakliga kunder?

Kina, Asien, Europa

LCD-katalog

① Anpassad skärm

A. Extern struktur, bakgrundsbelysning och gränssnitts-FPC.
B. Ljusstyrka 1000 cd/m², gränssnittstyp, FPCA kan modifieras.
C. Kunder behöver anpassad gränssnittskonvertering mellan RGB, SPI, MCU, LVDS och MIPI.

② Hög ljusstyrka

Bakgrundsbelysningsteknik med hög ljusstyrka (≥1000nits), fortfarande tydligt synlig i solljus.

③ Perspektiv

A. Betraktningsvinklarna från topp till botten, vänster till höger är alla 60 grader.
B. IPS full betraktningsvinkel, med en betraktningsvinkel på 89 grader upptill, nedtill, till vänster och höger.

④ Pekskärm

A. Kapacitiv pekskärm, AR (antireflexbeständig), AG (bländskydd), AF (fingeravtrycksskydd), TDM-skärm med pekskärm och OCA-optisk integrationsbonding.

B. Fyr- eller femtrådig resistiv pekskärm, anpassningsbar blank/matt finish.
