12.1palcový LCD displej s rozlišením 1280x800 - výrobce TFT IPS displejů v Číně

Základní Parametry

12.1palcový LCD displej, 12.1palcový displej na šířku, model HC-121IN4001, rozlišení 1280×800, podpora rozhraní MIPI a LVDS, jas až 1200 nitů. Včetně kapacitní dotykové obrazovky.

Jiné typy stejné velikosti

Položka	Obsah	Jednotka
Velikost	12.1"	palec
Rozměr LCM	277.70 (V) x 180.60 (Š) x 6.20 (H)	mm
Aktivní oblast LCD	261.12 (H) x 163.20 (V)	mm
Počet Bodů	1280 (H) RGB x 800 (V)	pixel
Typ LCD	24bitové barvy
Prohlížení směru	IPS
Driver IC	Original
Typ rozhraní	LVDS
Dotykový panel	G + G
Dotykový ovladač	GT911

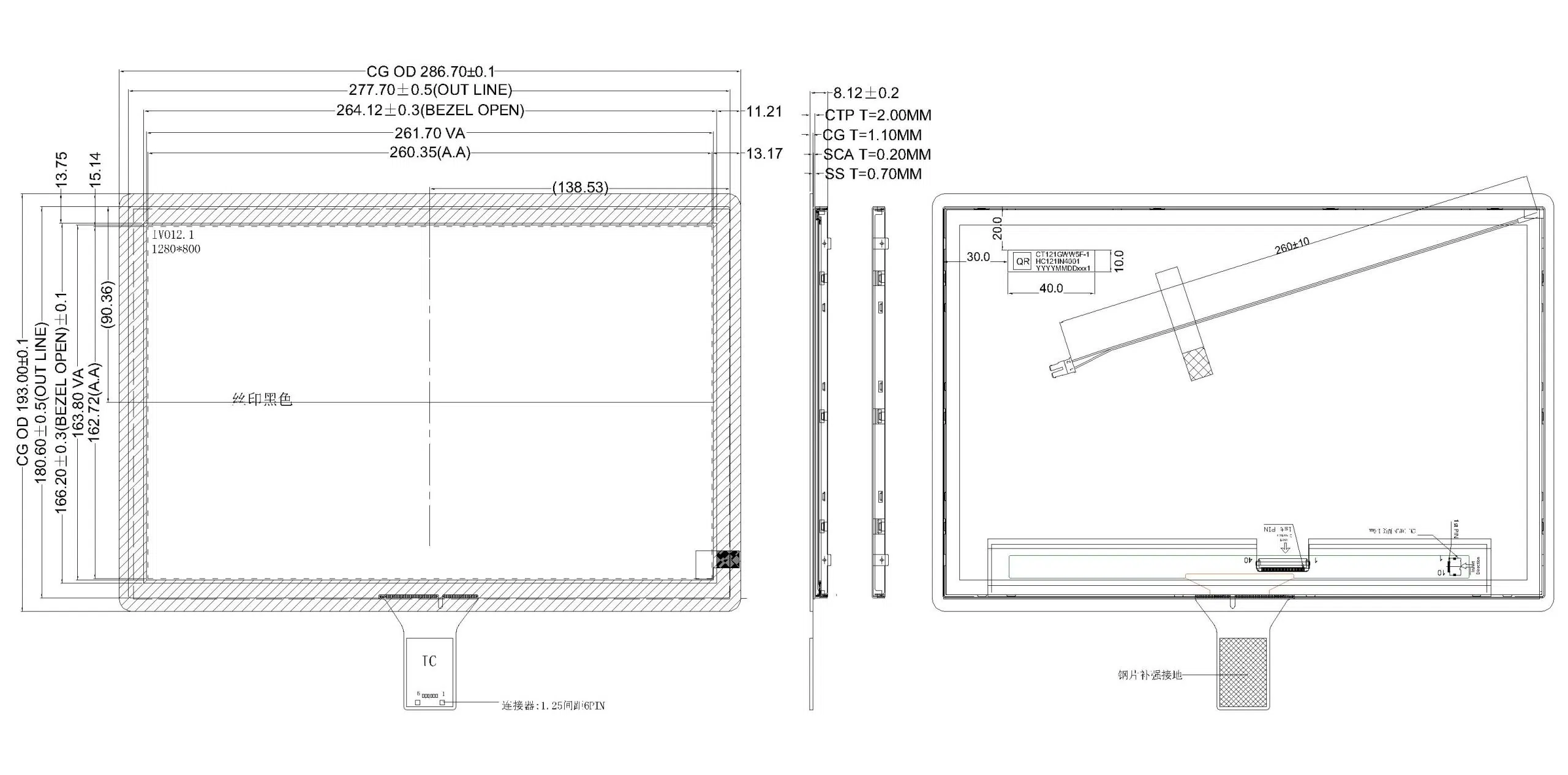

Výkres

Rozhraní

Ne.	Symbol	Popis
1	NC	Žádné připojení
2-4	VDD	napájení
5	NC	Žádné připojení
6-7	GND	Země
8	Rin0-	– diferenciální vstup dat LVDS
9	Rin0+	+ Vstup diferenciálních dat LVDS
10	GND	Země
11	Rin1-	– diferenciální vstup dat LVDS
12	Rin1+	+ Vstup diferenciálních dat LVDS
13	GND	Země
14	Rin2-	– diferenciální vstup dat LVDS
15	Rin2+	+ Vstup diferenciálních dat LVDS
16	GND	Země
17	LVDS_CLK-	Vstupní piny diferenciálního signálu LVDS CLOCK
18	LVDS_CLK+	Vstupní piny diferenciálního signálu LVDS CLOCK
19	GND	Země
20	Rin3-	– diferenciální vstup dat LVDS
21	Rin3+	+ Vstup diferenciálních dat LVDS
22	GND	Země
23-24	NC	Žádné připojení
25	GND	Země
26-27	NC	Žádné připojení
28	GND	Země
29-30	NC	Žádné připojení
31-33	GND	Země
34-40	NC	Žádné připojení

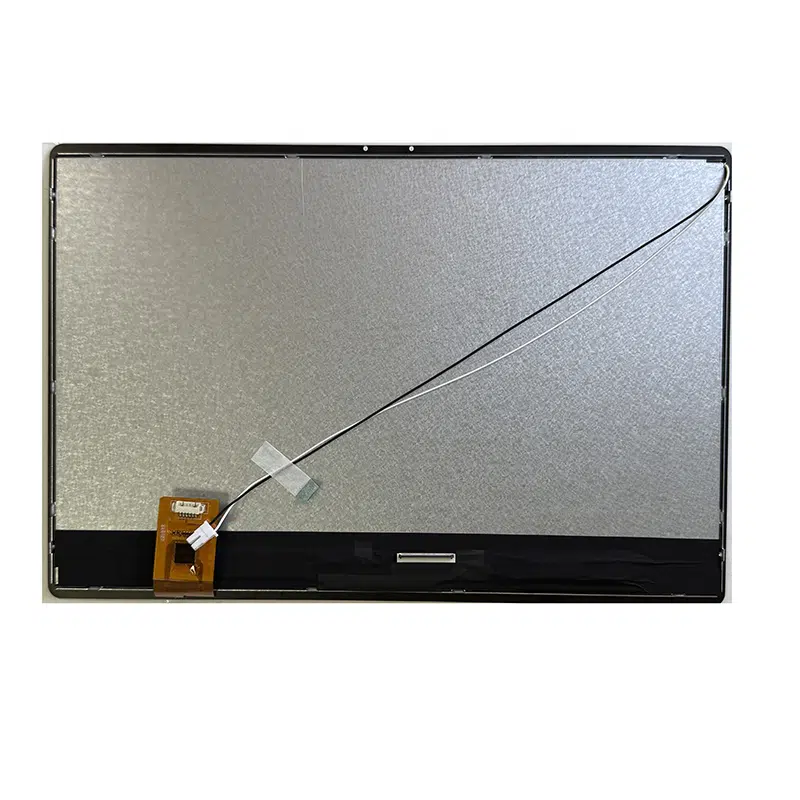

Obrázek

Nejčastější dotazy

I. Minimální objednací množství pro malé TFT displeje (polo-zakázkové)

Naše minimální objednávkové množství je poměrně flexibilní. Malé polozakázkové TFT displeje se obvykle objednávají od 100 kusů a nižší množství lze domluvit pro zkušební výrobu nebo vzorkovací projekty.

III. Za jakých okolností je technická podpora FAE podporována?

Hromadná výroba nebo velkoobjemové projektyKdyž objednávky dosáhnou určitého objemu
Fáze vývoje projektuZákazník upravuje ovladač obrazovky, napětí rozhraní nebo software
Speciální potřeby：Pokud potřebujete horizontální displej, dotykové řešení atd.

V. Jak zajišťujete bezproblémovou komunikaci?

Náš obchodní tým je obeznámen s mezinárodním obchodem a technickými specifikacemi TFT displejů. Reagujeme rychle (obvykle do 2 hodin) a před výrobou ověřujeme každý detail pomocí kompletních technických výkresů nebo fyzických fotografií a vzorků.

7. Vaše továrna může přímo zpracovávat přepravní a vývozní dokumenty.

Můžeme zařídit přepravní podmínky jako EXW, FOB a CIF a spolupracovat s vámi určeným speditérem.

Ať už se jedná o leteckou přepravu, námořní přepravu nebo expresní doručení, dokážeme zajistit rychlé a bezpečné doručení.

II. Minimální objednací množství pro středně velké TFT displeje (polo-zakázkové)

Naše minimální objednávkové množství je poměrně flexibilní. Středně velké polozakázkové TFT displeje se obvykle objednávají od 50 kusů a nižší množství lze domluvit pro zkušební výrobu nebo vzorkovací projekty.

IV. Jaké projekty lze přizpůsobit?

Touch ScreenKapacitní a rezistivní dotyková obrazovka, AG, AF, AR atd.
Jas podsvíceníSplňuje požadavky na jas přes 1000 cd/m². (Přístroj pro analýzu barev Minolta)
Průmyslové a lékařské：Potřeba splňovat specifické požadavky odvětví atd.

VI. Proč si vybrat právě vás?

Mnoho zahraničních zákazníků dává přednost agentům z důvodů, jako je komunikace, kvalita a mezinárodní logistika.

Náš tým má rozsáhlé zkušenosti a poskytuje komplexní služby – od návrhu, cenové nabídky, výroby, kontroly kvality, poprodejního servisu, celního odbavení až po mezinárodní přepravu. Získáte ceny přímo od výrobce a pohodlí servisu.

8. Které země jsou našimi hlavními klienty?

Čína, Asie, Evropa

Katalog LCD

① Přizpůsobená obrazovka

A. Vnější struktura, podsvícení a rozhraní FPC.
B. Jas 1000 cd/m², typ rozhraní, FPCA lze upravit.
C. Zákazníci požadují přizpůsobenou konverzi rozhraní mezi RGB, SPI, MCU, LVDS a MIPI.

② Vysoký jas

Technologie podsvícení s vysokým jasem (≥1000 nitů), stále jasně viditelná na slunci.

③ Perspektiva

A. Pozorovací úhly shora dolů a zleva doprava jsou všechny 60 stupňů.
B. IPS displej s plným pozorovacím úhlem, s pozorovacím úhlem 89 stupňů nahoře, dole, vlevo a vpravo.

④ Dotyková obrazovka

A. Kapacitní dotyková obrazovka, AR (antireflexní), AG (antireflexní), AF (ochrana proti otiskům prstů), TDM dotyková obrazovka s optickou integrací OCA.

B. Čtyř- nebo pětivodičová rezistivní dotyková obrazovka, lesklý/matný povrch s možností úpravy.

12.1palcový LCD displej 1280×800

12.1 palce 1280×800
