1.45palcový obdélníkový LCD displej

Základní Parametry

1.45palcový obdélníkový LCD displej s rozměry 60x160 pixelů využívá TFT LCD obrazovku GC9107 napájenou sériovým portem SPI a je vybaven barevným displejem. Díky ultra úzkému tvaru (poměr stran 1:3 až 1:8) a optimalizovanému vertikálnímu prostoru tento obdélníkový LCD displej výrazně zlepšuje využití prostoru a efektivitu interakce při navrhování spotřební elektroniky.

Položka	Obsah	Jednotka
Velikost	1.45	palec
Rozměr LCM	15.4 (V) x 39.69 (V) x 2.1 (D)	mm
Aktivní oblast LCD	13.104 (V) x 34.944 (V)	mm
Počet Bodů	60 * RGB * 160	pixel
Typ LCD	a-Si TFT
Prohlížení směru	VŠECHNY hodiny
Driver IC	GC9107
Typ rozhraní	SPI
Provozní teplota	-20 ℃ ~ 70 ℃
Okolní teplota při uskladnění	-30 ℃ ~ 80 ℃
Podsvícení	220	cd / m2
Touchscreen	TBD

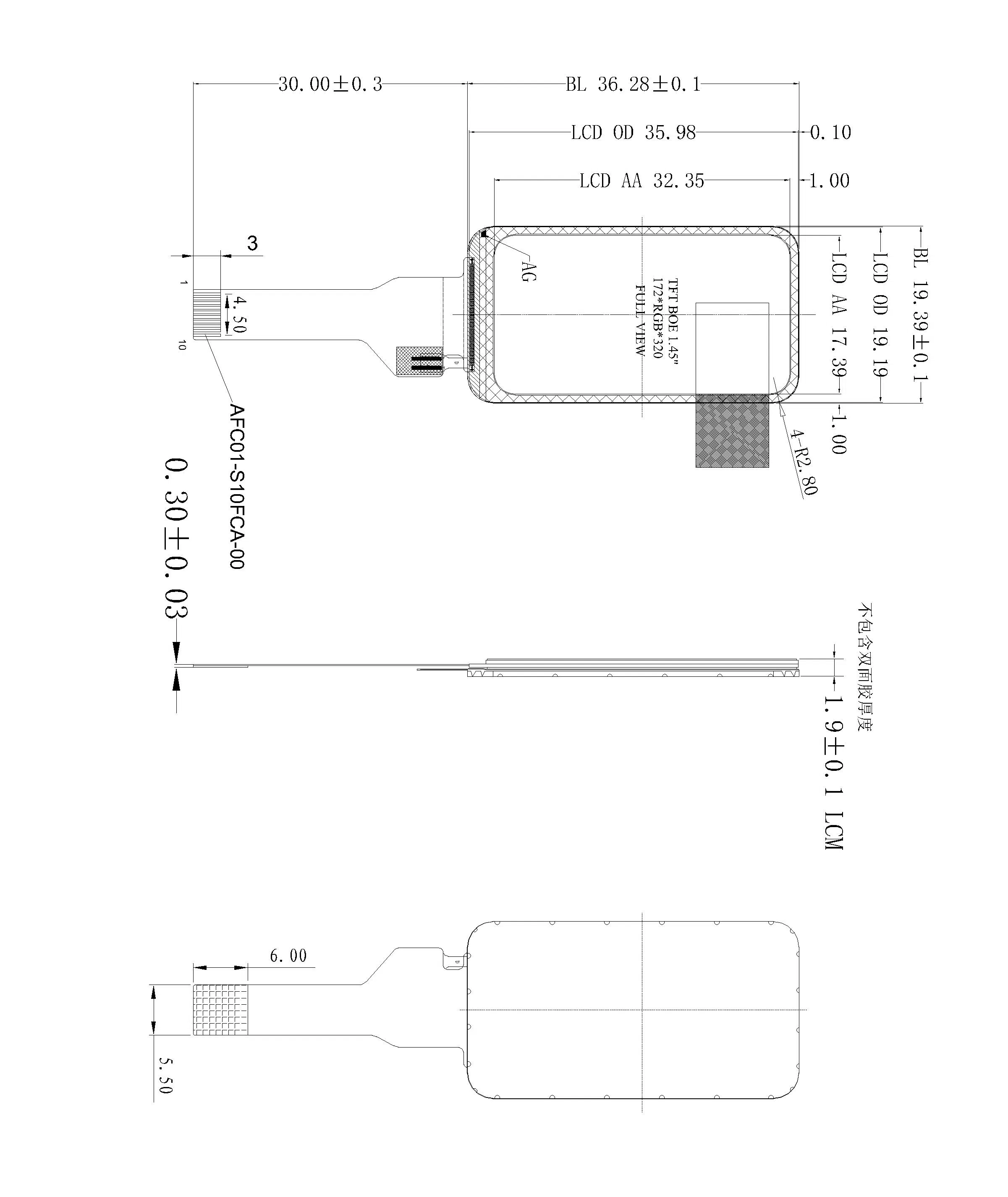

Výkres

Rozhraní

Symbol	Popis
RESET	Reset pin
CS	Výběr čipu
RS	Zaregistrujte výběr signálu pin.L:Command H:Data
SCL	Sériové hodiny
SDA	Sériové zadávání dat
TE	NC
VCC	POWER SUPPLY
LEDK	KATODA PODSVĚTLENÍ
LEDA	ANODA PODSVĚTLENÍ
GND	Země

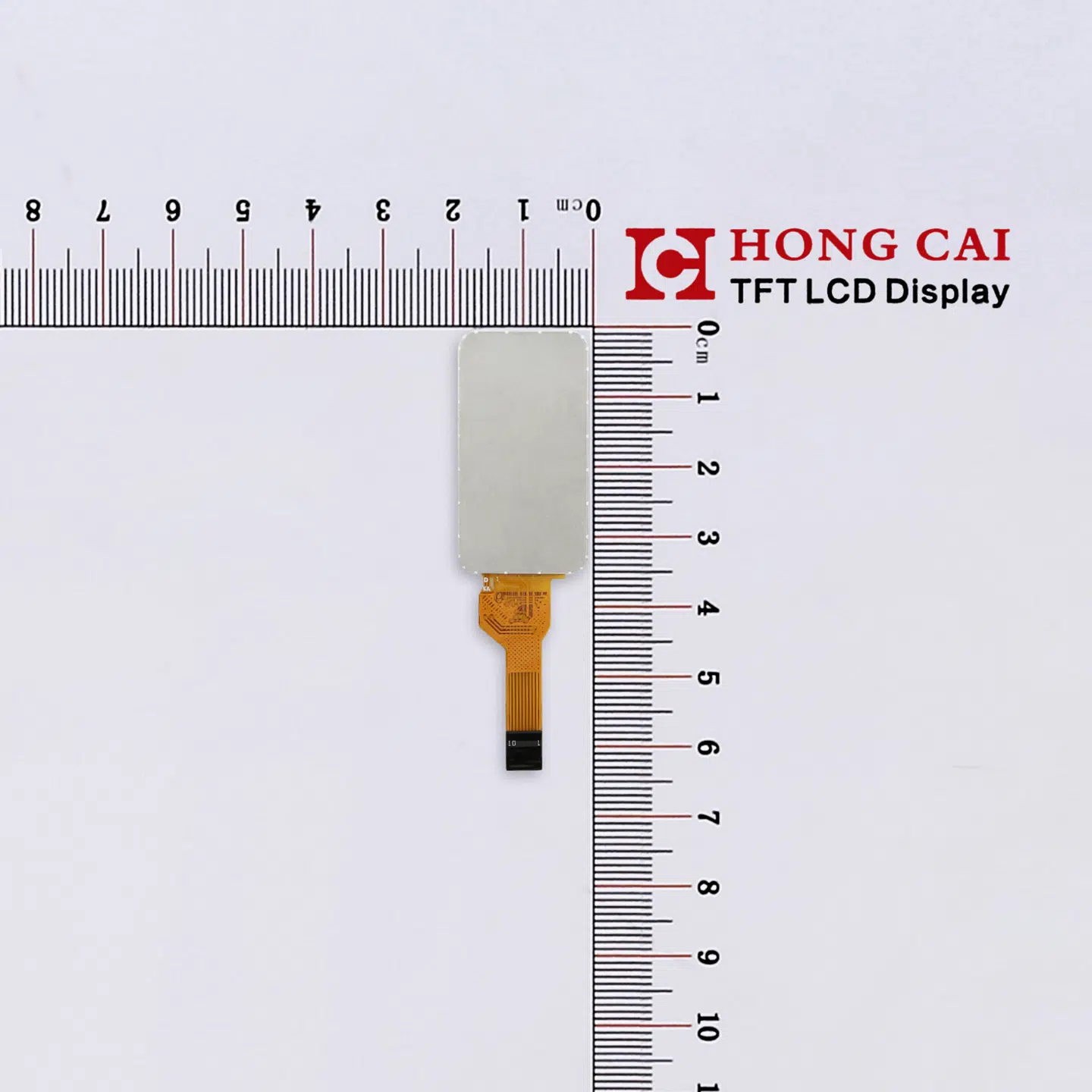

Obrázek
