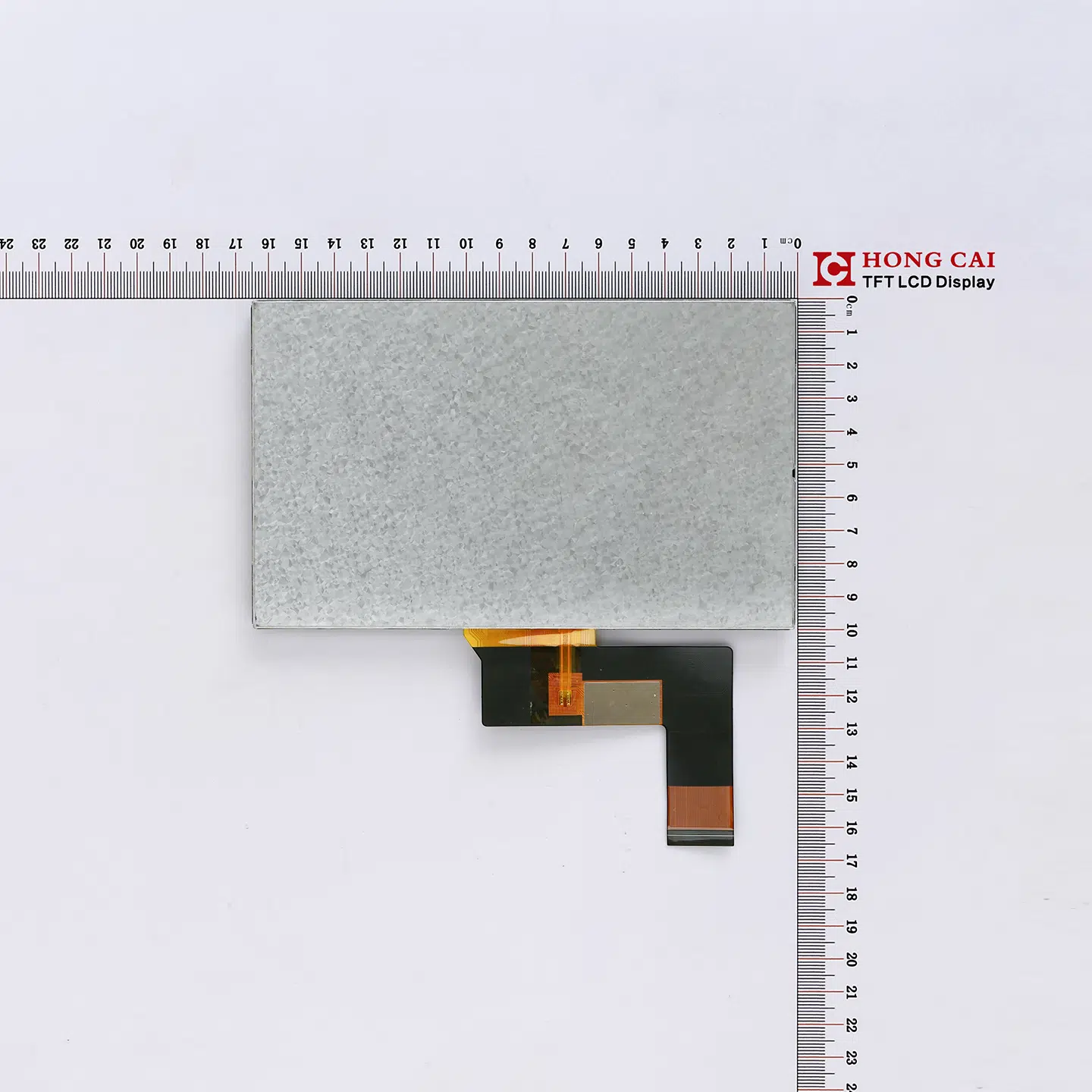

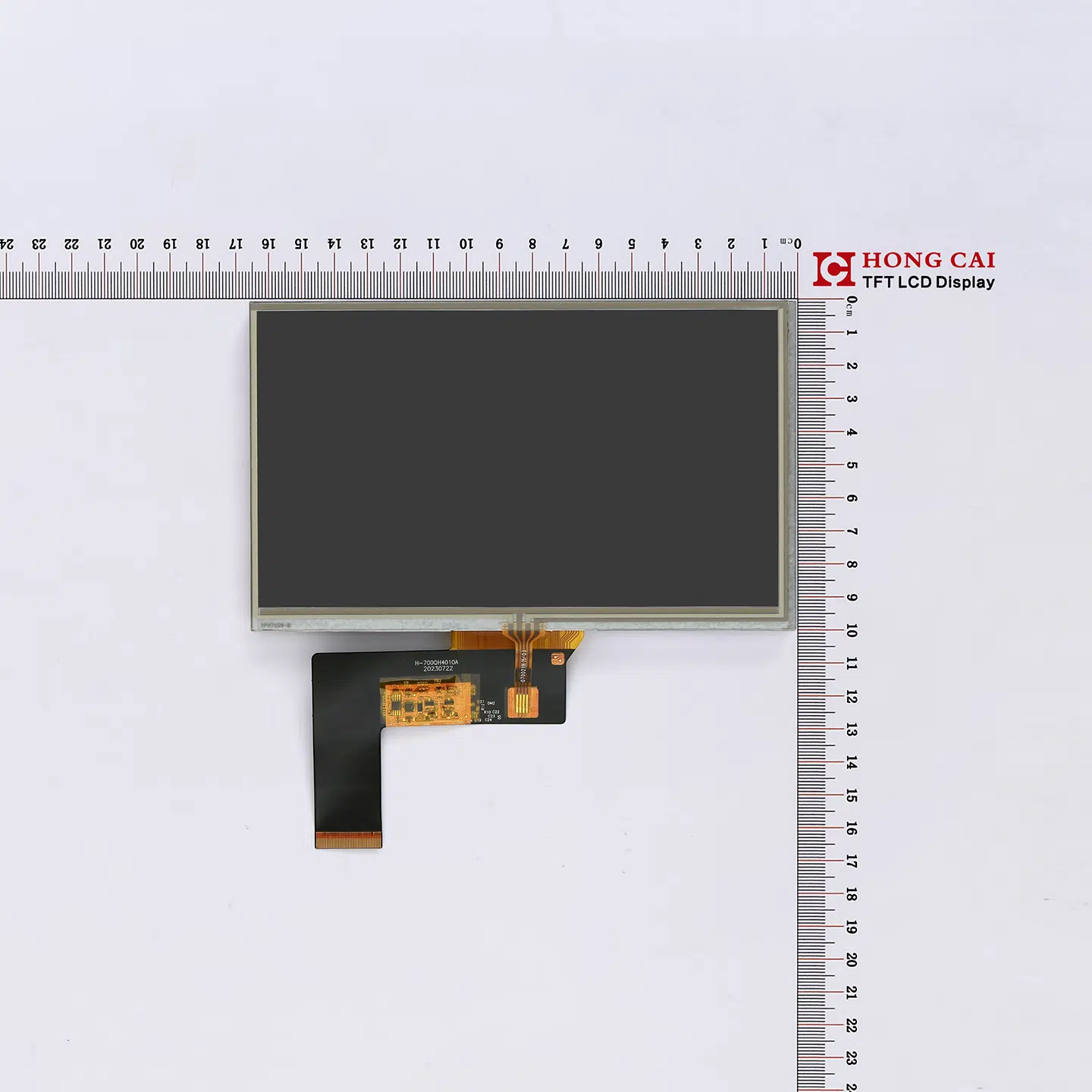

7palcový RGB LCD displej Innolux - LCD továrna

基本参数

Innolux 7寸RGB LCD显示屏，TFT面板分辨率480×800，有BOE和INNOLUX两种品牌，背光标准亮度550cd/m²，TFT LCD液晶显示屏厚度有2.6mm，3.5mm和5.5mm，支持RGB接口，LVDS接口。泓彩开发了多种7寸规格的触摸屏尺寸，等边宽度触摸屏，选装电容触摸屏和电阻触摸屏。

Stejná velikost, ale různé rozlišení a rozhraní:

尺寸	分辨率	接口方式	触摸屏
7.0"	1024 × 600	Mipi	Kondenzátory/rezistory	Horizontální obrazovka
7.0"	1024 × 600	LVDS	Kondenzátory/rezistory	Horizontální obrazovka
7.0"	1024 × 600	RGB	Kondenzátory/rezistory	Horizontální obrazovka
7.0"	800 × 480	RGB	Kondenzátory/rezistory	Horizontální obrazovka
7.0"	800 × 1280	Mipi	电容	Vertikální

Základní specifikace

Položka	TECHNICKÉ ÚDAJE	Jednotka	Hodnocení
Velikost (úhlopříčka)	7.0	palec
Obrysové rozměry	164.85 (W) * 100 (V) * 5.50 (T)	mm	(1)
Typ displeje	16.7M barevný TFT, normálně bílý	-	(2)
Směr pohledu	12	Hodiny
Aktivní oblast TFT	154.08 (Š) x 85.92 (V)	mm
Rozlišení TFT	800 (RGB) x 480	-
Velikost pixelu	0.1926 (Š) x 0.1790 (V)	mm
Pixel uspořádání	RGB vertikální proužek	-
TFT Driving IC	EK9716BD4+EK73002AB2	-
Režim rozhraní TFT	RGB	-
svítivost	750 (typ)	cd / m2	(3)
Obrys rozměrů RTP	163.40 (Š) x 98.50 (V)	mm
Oblast zobrazení RTP	156.60 (Š) x 89.05 (V)	mm
Aktivní oblast RTP	155.68 (Š) x 87.52 (V)	mm
Horní obvod RTP	ITO FILM (kB)	-	(4)
RTP spodní obvod	BĚŽNÉ SKLO	-	(5)
Optické vlastnosti RTP	Průhlednost >75 % Linearita (analogová) X ≤ 1.5 %, Y ≤ 1.5 %	-
Operační síly RTP	60g - 120g	-
Tvrdost RTP	≥ 3H	-
Kapacita RTP	<5n	F

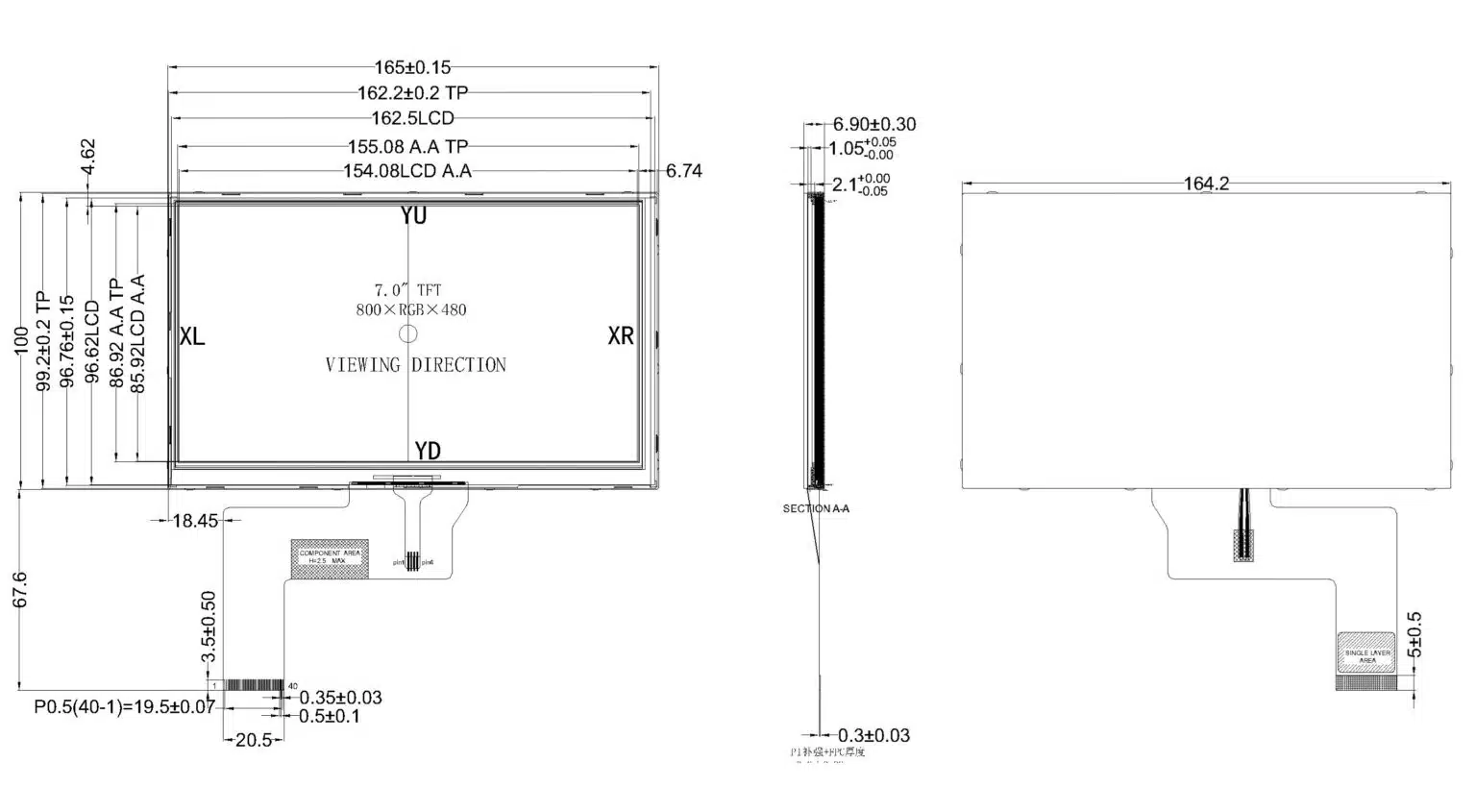

výkres

接口

NO.	PIN	Popis
1	VLEDK	NAPÁJECÍ KATODA PRO PODSVÍCENÍ
2	VLEDA	NAPÁJECÍ ANODA PRO PODSVÍCENÍ
3	GND	Země
4	VDD	Napájení pro digitální obvod
5-12	R0-R7	Červená data
13-20	G0-G7	Zelená data
21-28	B0-B7	Modré údaje
29	GND	Země
30	DOTCLK	Ukázkové hodiny
31	Využijte	Volba režimu DE/SYNC
32	HSYNC	Vstup pro horizontální synchronizaci
33	VSYNC	Vertikální synchronizační vstup
34	DOUPĚ	Vstup dat Povolit
35	NC	NC
36	GND	Země
37	XR	Dotykový panel X souřadnice vpravo
38	YD	Dotykový panel Y souřadnice dolů
39	XL	Dotykový panel X souřadnice vlevo
40	YU	Dotykový panel Y souřadnice nahoru
