2.4palcový displej s lištami - Výrobce TFT IPS displejů v Číně

Základní Parametry

2.4palcový displej s pruhovým efektem je malý displej s nestandardním poměrem stran a vzhledem dlouhého pruhu. Má rozlišení 222 * RGB * 480 a IPS TFT LCD displej s plným pozorovacím úhlem. Je vhodný pro panely domácích spotřebičů s horizontálním zobrazením nebo vertikálními čtecími pery.

Položka	Obsah	Jednotka
Velikost	2.4	palec
Rozměr LCM	30.30 (W) * 63.11 (V) * 2.20 (T)	mm
Aktivní oblast LCD	× 25.51 55.15	mm
Počet Bodů	222 × 480	pixel
Typ LCD	a-Si TFT
Prohlížení směru	VŠECHNO
Driver IC	ST7789
Typ rozhraní	SPI
Provozní teplota	-20 ℃ ~ 70 ℃
Okolní teplota při uskladnění	-30 ℃ ~ 80 ℃
Podsvícení	420	cd / m2
Touchscreen	TBD

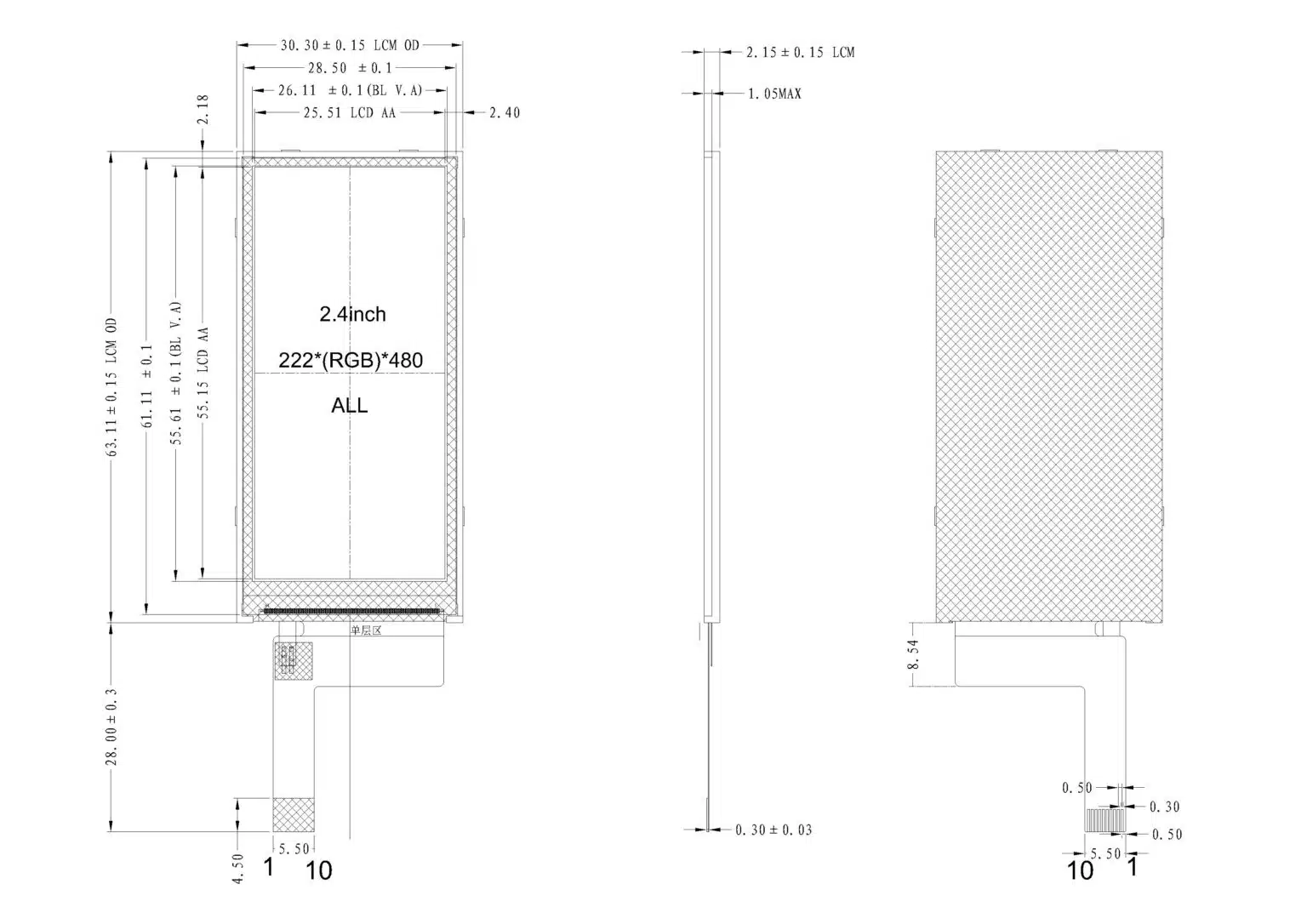

Výkres

Rozhraní

Pin č.	Symbol	Popis
1	LEDA	Anoda podsvícení
2	LEDK	Katoda podsvícení
3	GND	Uzemnění
4	VCI	Napájení pro logické obvody rozhraní (1.8V-2.8V)
5	ODPOČINEK	Resetujte vstupní pin
6	CSX
7	D/CX
8	SCL
9	SDA
10	S.D.O

Obrázek

Nejčastější dotazy

I. Minimální objednací množství pro malé TFT displeje (polo-zakázkové)

Naše minimální objednávkové množství je poměrně flexibilní. Malé polozakázkové TFT displeje se obvykle objednávají od 100 kusů a nižší množství lze domluvit pro zkušební výrobu nebo vzorkovací projekty.

III. Za jakých okolností je technická podpora FAE podporována?

Hromadná výroba nebo velkoobjemové projektyKdyž objednávky dosáhnou určitého objemu
Fáze vývoje projektuZákazník upravuje ovladač obrazovky, napětí rozhraní nebo software
Speciální potřeby：Pokud potřebujete horizontální displej, dotykové řešení atd.

V. Jak zajišťujete bezproblémovou komunikaci?

Náš obchodní tým je obeznámen s mezinárodním obchodem a technickými specifikacemi TFT displejů. Reagujeme rychle (obvykle do 2 hodin) a před výrobou ověřujeme každý detail pomocí kompletních technických výkresů nebo fyzických fotografií a vzorků.

7. Vaše továrna může přímo zpracovávat přepravní a vývozní dokumenty.

Můžeme zařídit přepravní podmínky jako EXW, FOB a CIF a spolupracovat s vámi určeným speditérem.

Ať už se jedná o leteckou přepravu, námořní přepravu nebo expresní doručení, dokážeme zajistit rychlé a bezpečné doručení.

II. Minimální objednací množství pro středně velké TFT displeje (polo-zakázkové)

Naše minimální objednávkové množství je poměrně flexibilní. Středně velké polozakázkové TFT displeje se obvykle objednávají od 50 kusů a nižší množství lze domluvit pro zkušební výrobu nebo vzorkovací projekty.

IV. Jaké projekty lze přizpůsobit?

Touch ScreenKapacitní a rezistivní dotyková obrazovka, AG, AF, AR atd.
Jas podsvíceníSplňuje požadavky na jas přes 1000 cd/m². (Přístroj pro analýzu barev Minolta)
Průmyslové a lékařské：Potřeba splňovat specifické požadavky odvětví atd.

VI. Proč si vybrat právě vás?

Mnoho zahraničních zákazníků dává přednost agentům z důvodů, jako je komunikace, kvalita a mezinárodní logistika.

Náš tým má rozsáhlé zkušenosti a poskytuje komplexní služby – od návrhu, cenové nabídky, výroby, kontroly kvality, poprodejního servisu, celního odbavení až po mezinárodní přepravu. Získáte ceny přímo od výrobce a pohodlí servisu.

8. Které země jsou našimi hlavními klienty?

Čína, Asie, Evropa

Katalog LCD

① Přizpůsobená obrazovka

A. Vnější struktura, podsvícení a rozhraní FPC.
B. Jas 1000 cd/m², typ rozhraní, FPCA lze upravit.
C. Zákazníci požadují přizpůsobenou konverzi rozhraní mezi RGB, SPI, MCU, LVDS a MIPI.

② Vysoký jas

Technologie podsvícení s vysokým jasem (≥1000 nitů), stále jasně viditelná na slunci.

③ Perspektiva

A. Pozorovací úhly shora dolů a zleva doprava jsou všechny 60 stupňů.
B. IPS displej s plným pozorovacím úhlem, s pozorovacím úhlem 89 stupňů nahoře, dole, vlevo a vpravo.

④ Dotyková obrazovka

A. Kapacitní dotyková obrazovka, AR (antireflexní), AG (antireflexní), AF (ochrana proti otiskům prstů), TDM dotyková obrazovka s optickou integrací OCA.

B. Čtyř- nebo pětivodičová rezistivní dotyková obrazovka, lesklý/matný povrch s možností úpravy.

Sloupcový displej 2.4 palce

2.4palcová vertikální obrazovka
