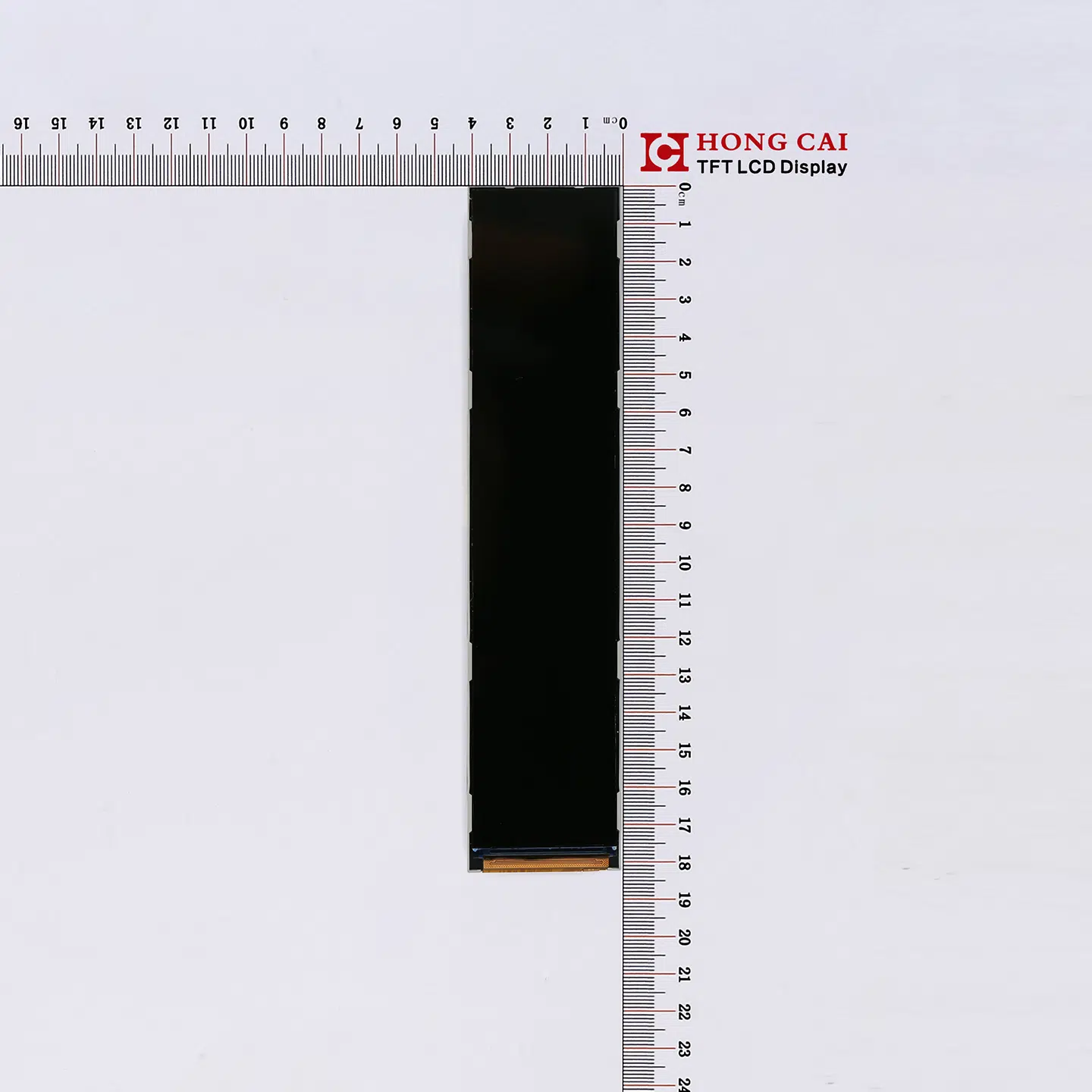

7palcový LCD displej

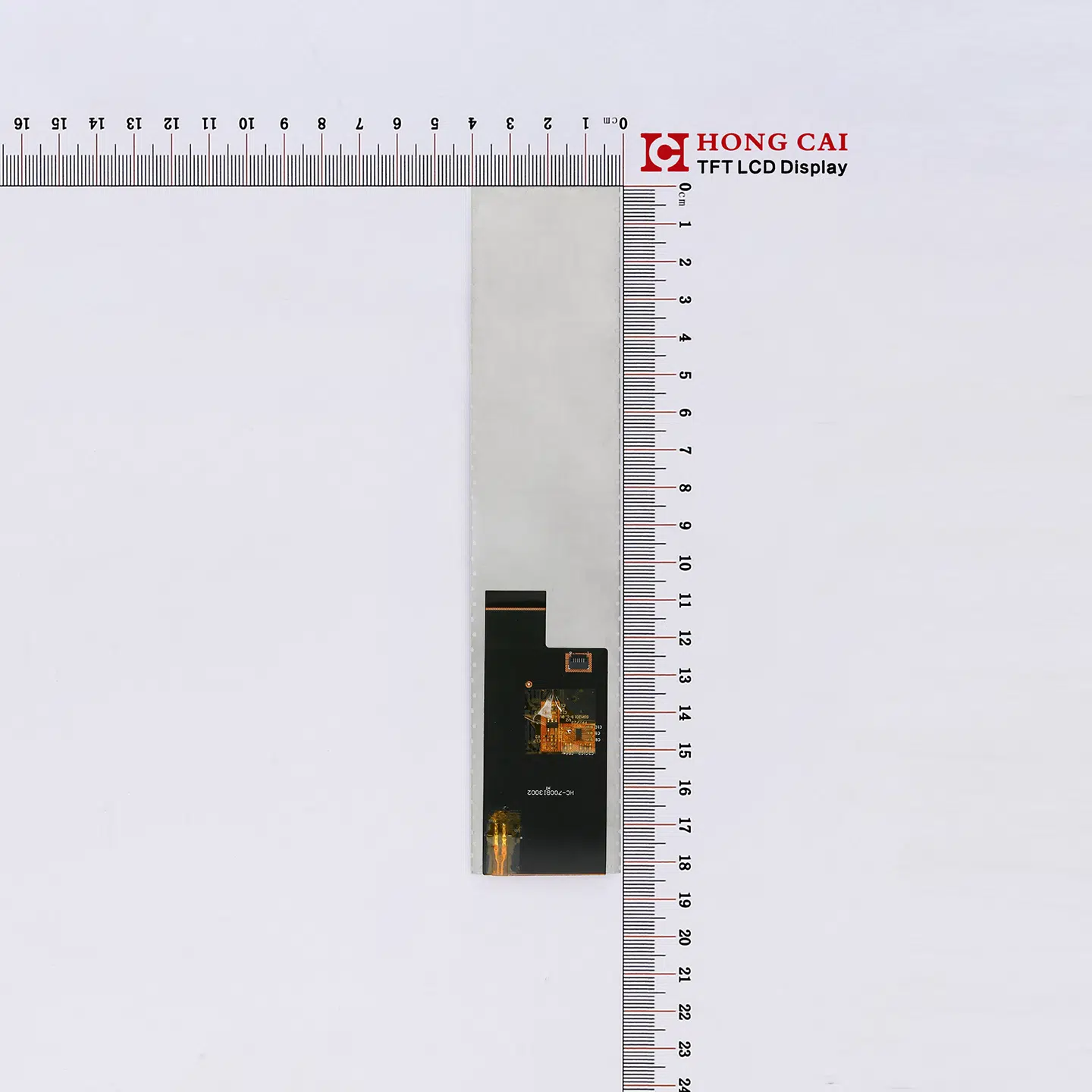

7palcový LCD displej s páskem - Obrázek 2

    Dlouhá LCD obrazovka



  • Velikost: 7
  • Rozlišení: 280 * RGB * 1424 bodů
  • Pozorovací úhel: VŠECHNY
  • Typ rozhraní: MIPI
  • Čip ovladače: ST7703I
  • Dotyková metoda: CTP
  • Jas podsvícení: 520 cd/m²
  • Rozměry: 38.20 (V) * 181.47 (V) * 3.45 (T)
Získejte cenovou nabídku
Online poptávka

Vyhledávání na LCD obrazovce

Základní Parametry

7palcový TFT LCD displej je dlouhý, obdélníkový barevný LCD displej s rozlišením 280 (RGB) * 1424. Je řízen procesorem ST7703I, má 2kanálové rozhraní MIPI a je vybaven IPS technologií s plnými pozorovacími úhly, která poskytuje jemnou čistotu, živé a konzistentní barvy a vysoký kontrast v celém pozorovacím úhlu.

Základní specifikace

PoložkaObsahJednotka
Velikost6.99palec
Rozměr LCM38.20 (H) * 181.47 (V) * 3.45 (T)mm
Aktivní oblast LCD33.60 (H) * 170.88 (V)mm
Počet Bodů280(RGB)* 1424pixel
Typ LCDa-Si TFT
Prohlížení směruIPS
Driver ICST7703I
Typ rozhraníMIPI 2 LANE
TouchscreenG + G
CTP ICGT911

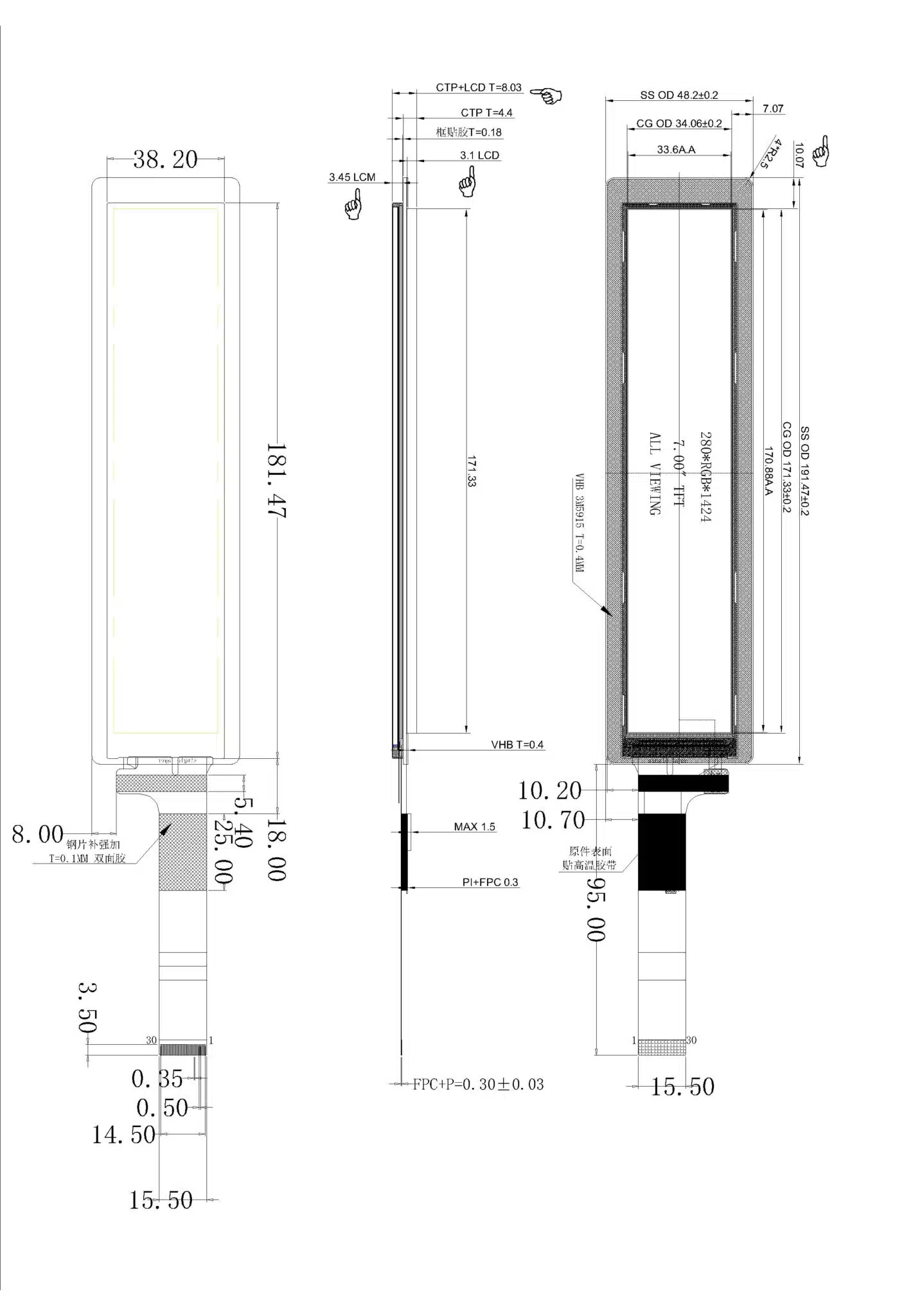

Výkres

Rozhraní

PIN Č.Název PINfunkce Popis
1VLEDANapájení pro LED podsvícení (anoda)
2VLEDANapájení pro LED podsvícení (anoda)
3VLEDKNapájení pro LED podsvícení (katoda)
4VLEDKNapájení pro LED podsvícení (katoda)
5NCŽádné připojení
6VCINapájení pro digitální obvod
7VCINapájení pro digitální obvod
8GNDZemě
9RESETGlobální resetovací pin.
10TEŽádné připojení
11GNDUzemnění
12MIPI_D0PPozitivní rozdílový vstup dat MIPI
13MIPI_D0NZáporný rozdílový vstup dat MIPI
14-15GNDUzemnění
16MIPI_D1PPozitivní rozdílový vstup dat MIPI
17MIPI_D1NZáporný rozdílový vstup dat MIPI
18-19GNDZemě
20MIPI_CLKPPozitivní MIPI diferenciální hodinový vstup
21MIPI_CLKNNegativní MIPI diferenciální vstup hodin
22-23GNDZemě
24VDD(CTP)Napájení pro digitální obvod CTP
25VDD(CTP)Napájení pro digitální obvod CTP
26I2C-SCL(CTP)
27I2C-SDA(CTP)
28RST-(CTP)
29INT-(CTP)
30GND (CTP)Napájení Uzemnění CTP



Obrázek
