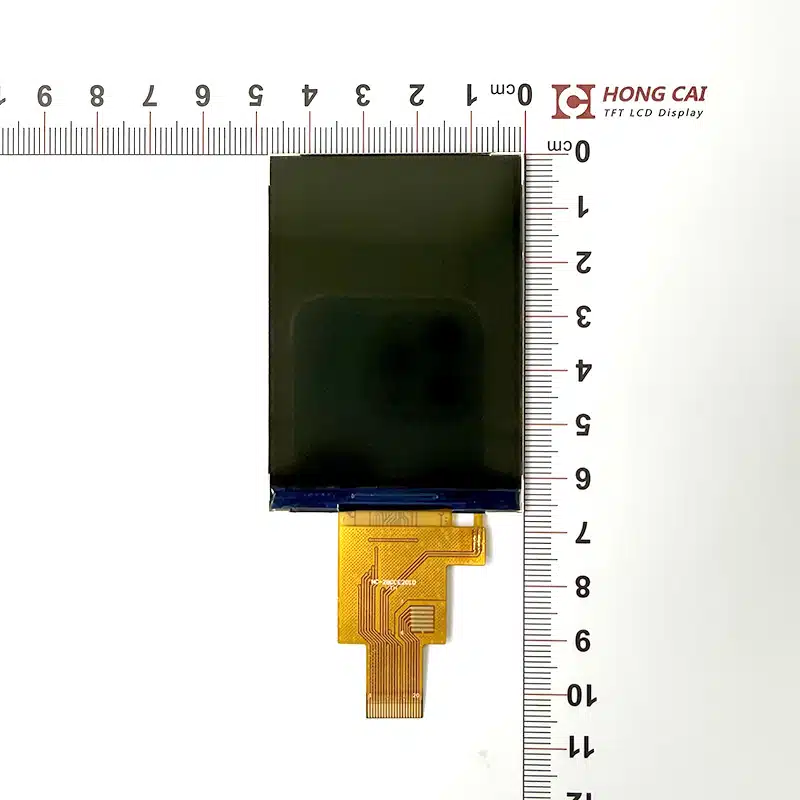

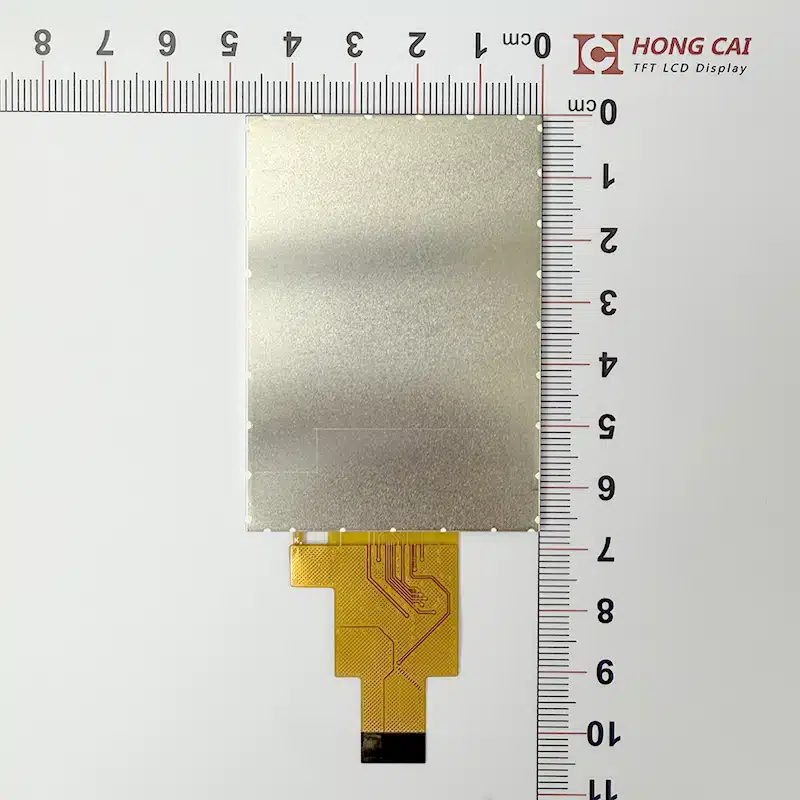

2.8palcová kapacitní dotyková TFT obrazovka

     Kapacitní dotykový TFT displej



  • Velikost: 2.8
  • Rozlišení: 240 × 320 bodů
  • Pozorovací úhel: 12 hodin
  • Typ rozhraní: SPI
  • Čip ovladače: ST7789V
  • Dotyková metoda: CTP
  • Jas podsvícení: 350 cd/m²
  • Rozměry: 46.90 (Š) * 66.20 (V) * 2.10 (H)
Odeslat poptávku
Online komunikace

Vyhledávání na LCD displeji

基本参数

HC-280CI2010 je vybaven 2.8palcovým kapacitním dotykovým TFT displejem s rozlišením 240×320 pixelů. Používá budičový integrovaný obvod ST7789V a pyšní se minimálním tvarovým faktorem, což usnadňuje integraci produktu. Podporuje rozlišení 240×320 nebo 480×640 a různá rozhraní včetně SPI, MCU a RGB.



Položka Obsah Jednotka
Velikost 2.8 palec
Rozměr LCM 46.90 (W) * 66.20 (V) * 2.10 (T) mm
Aktivní oblast LCD 43.20 * 57.60 mm
Počet Bodů 240 × 320 pixel
Typ LCD a-Si TFT
Prohlížení směru 12 hodin
Driver IC ST7789
Typ rozhraní SPI
Provozní teplota -20 ℃ ~ 70 ℃
Okolní teplota při uskladnění -30 ℃ ~ 80 ℃
Podsvícení 320 cd / m²
 Touchscreen Kapacitní dotykový displej

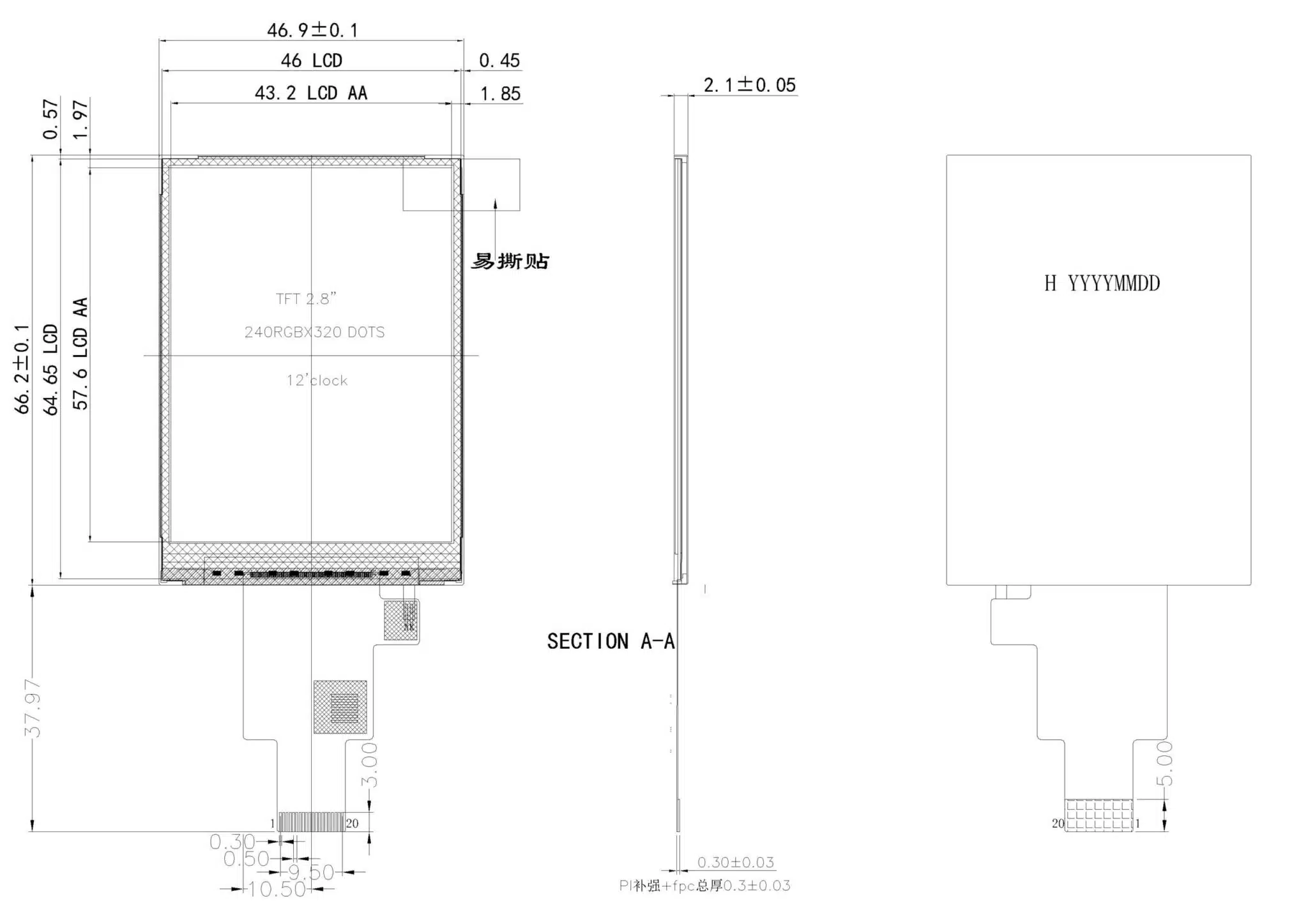

výkres

接口

NO. Symbol Popis
1 GND Napájení Uzemnění.
2 RESET Reset pin
3 SCL
4 DC Napájení Uzemnění.
5 CS Povolení čipu, Nízko aktivní.
6 SDA Sériové zadávání dat
7 S.D.O Napájení Uzemnění.
8 GND Napájení Uzemnění.
9 VCC Analogový napájecí zdroj.
10 LEDA Anoda podsvícení.
11 LEDK Podsvícená katoda.
12 GND Napájení Uzemnění.
13 TE Značka rámu.
14 TP_GND Napájení Uzemnění.
15 TP_VDD
16 TP_RESET TP Resetovací kolík
17 TP_INT TP Přerušení komunikace pro
18 TP_SDA údaje TP
19 TP_SCL TP hodiny
20 TP_GND Napájení Uzemnění.
