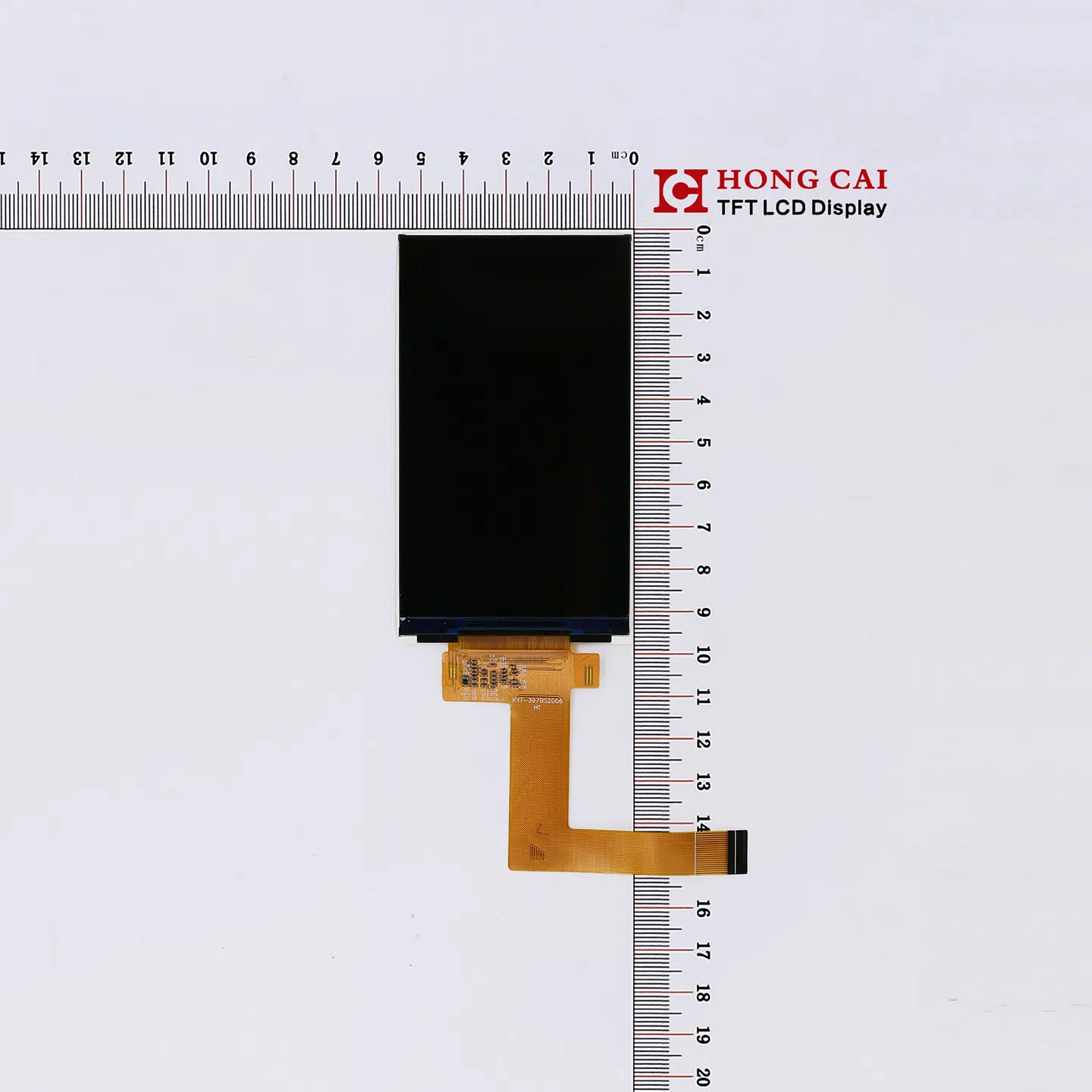

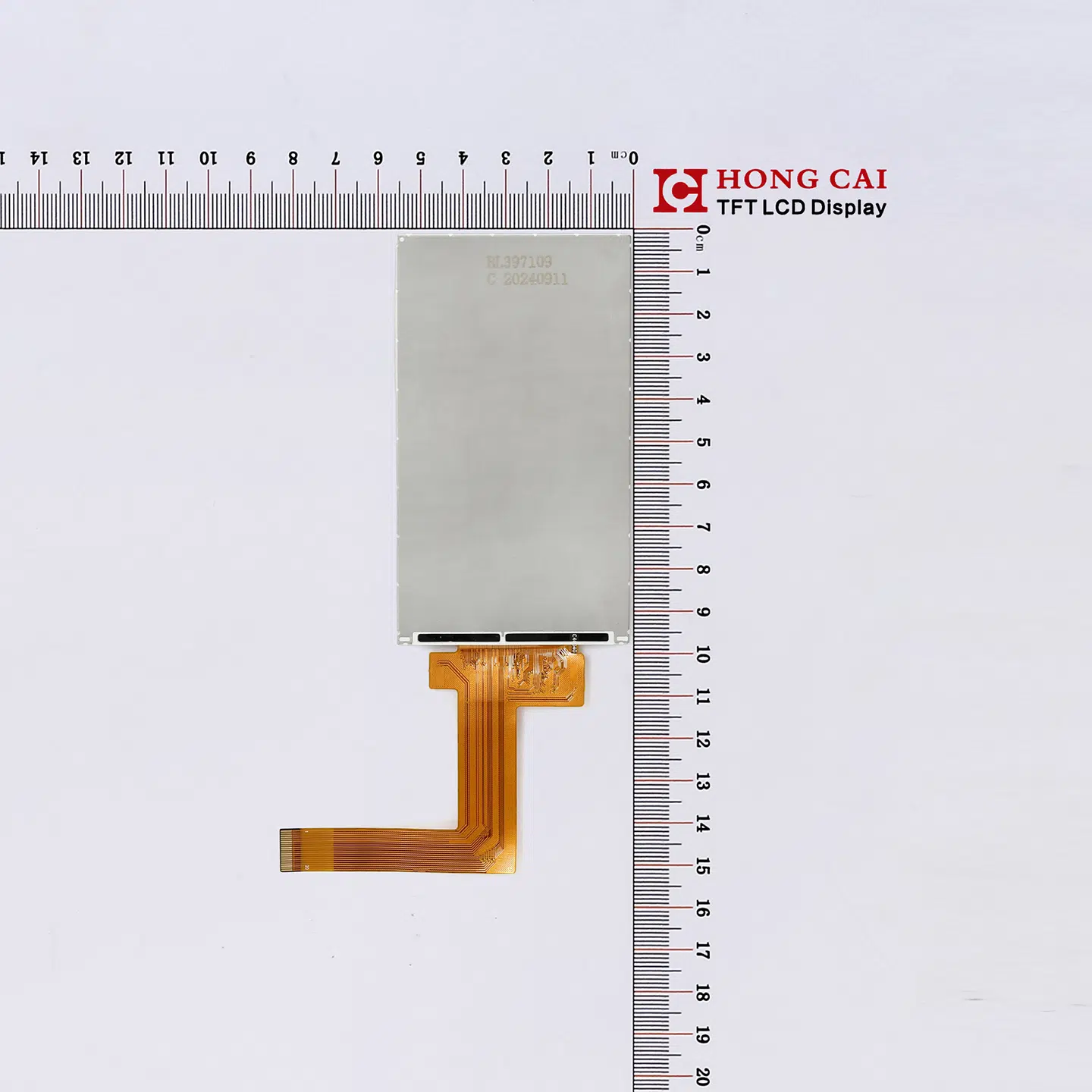

3.97-Zoll-IPS-LCD-MCU-Display

       3.97-Zoll-TFT-Display mit 480 × 800 Pixeln



  • Größe: 3.97
  • Auflösung: 480×800 Punkte
  • Betrachtungswinkel: Frei
  • Schnittstellentyp: MCU
  • Treiberchip: NT35510
  • Touch-Methode: TBD
  • Helligkeit der Hintergrundbeleuchtung: 350 cd/m²
  • Abmessungen: 57.14 (B) × 96.85 (H) × 1.85 (T)
Fordern Sie ein Angebot an
在线沟通

LCD-Display-Suche

基本参数

Das 3.97 Zoll große IPS-LCD-MCU-Display nutzt die Treiber-ICs NT35510 und HC-397HS2006, bietet eine Auflösung von 480 × 800 Pixeln und hohe Helligkeit und unterstützt kapazitive Touchscreens (Touch-IC CST826). Es unterstützt MCU-, RGB- und MIPI-Schnittstellen, jedoch kein SPI. Das IPS-Display mit großem Betrachtungswinkel liefert klare und brillante Bilder.

Artikel Inhalte Einheit
Größe 3.97 Zoll
LCM-Dimension 57.14 (B) * 96.85 (H) * 1.85 (T) mm
Aktiver LCD-Bereich 51.84 * 86.40 mm
Anzahl der Punkte 480 * RGB * 800 Pixel
LCD Typ a-Si-TFT
Blickrichtung IPS
Treiber-IC ST7701
Schnittstellen Typ MCU
Touchscreen TBD
Lagertemperatur -30 ℃ ~ 80 ℃

Zeichnung

接口

NO. Symbol Beschreibung
1 GIBT HINTERGRUNDBELEUCHTUNGSANODE
2 LEDK HINTERGRUNDBELEUCHTUNG KATHODE
3 GND Boden
4 VDD NETZTEILE
5 GND Boden
6 GND Boden
7 CS Chipauswahl
8 RS Daten-/Befehlsregisteradresse
9 WR Schreibsignal, Trigger durch steigende Flanke.
10 RD Lesesignal, steigende Flanke aktiv.
11 TE Tearing-Effekt-Ausgangspin zur Synchronisierung der MCU mit dem Frame-Schreiben
12 RESET Pin zurücksetzen
13 bis 20 DB0-DB7 Datenbus


FAQ

Unsere Mindestbestellmenge ist recht flexibel. Kleinere, halbkundenspezifische TFT-Displays werden in der Regel ab 100 Stück bestellt, und für Testproduktionen oder Musterprojekte können auch geringere Mengen vereinbart werden.

  • Massenproduktion oder GroßvolumenprojekteWenn die Bestellungen eine bestimmte Größenordnung erreichen

  • Projektentwicklungsphase：Der Kunde passt den Bildschirmtreiber, die Schnittstellenspannung oder die Software an

  • Besondere Bedürfnisse：Wenn Sie eine horizontale Bildschirmanzeige, Touch-Lösung usw. benötigen.

Unser Vertriebsteam ist mit dem internationalen Handel und den technischen Spezifikationen von TFT-Displays bestens vertraut. Wir reagieren schnell (in der Regel innerhalb von 2 Stunden) und bestätigen jedes Detail anhand vollständiger technischer Zeichnungen oder physischer Fotos und Muster vor Produktionsbeginn.

Wir können Lieferbedingungen wie EXW, FOB und CIF aushandeln und mit Ihrem beauftragten Spediteur zusammenarbeiten.

Ob Luftfracht, Seefracht oder Expressversand – wir garantieren eine schnelle und sichere Lieferung.

Unsere Mindestbestellmenge ist recht flexibel. Mittelgroße, halbkundenspezifische TFT-Displays werden in der Regel ab 50 Stück bestellt, und kleinere Mengen können für Testproduktionen oder Musterprojekte verhandelt werden.

  • 触摸屏: Kapazitiver und resistiver Touchscreen, AG, AF, AR usw.

  • Helligkeit der HintergrundbeleuchtungEs erfüllt Anforderungen von über 1000 cd/m². (Minolta Farbanalysegerät)

  • Industrie und Medizin：Muss bestimmte Branchenanforderungen usw. erfüllen.

Viele ausländische Kunden bevorzugen die Zusammenarbeit mit Agenten aufgrund von Faktoren wie Kommunikation, Qualität und internationaler Logistik.

Unser Team verfügt über langjährige Erfahrung und bietet Ihnen einen Komplettservice – von der Konzeption über Angebotserstellung, Produktion, Qualitätskontrolle und Kundendienst bis hin zu Zollabfertigung und internationalem Versand. Sie profitieren von Preisen direkt ab Werk und unserem komfortablen Service.

China, Asien, Europa

LCD-Katalog

Standardgröße
Rundes Display
Balkenanzeige
Mittlere und große Größe

A. Äußere Struktur, Hintergrundbeleuchtung und Schnittstellen-FPC.
B. Helligkeit 1000cd/m², Schnittstellentyp, FPCA kann modifiziert werden.
C. Kunden benötigen eine angepasste Schnittstellenkonvertierung zwischen RGB, SPI, MCU, LVDS und MIPI.

Hintergrundbeleuchtungstechnologie mit hoher Helligkeit (≥1000 Nits), auch bei Sonnenlicht noch gut sichtbar.

A. Die Blickwinkel von oben nach unten und von links nach rechts betragen jeweils 60 Grad.
B. IPS-Display mit vollem Betrachtungswinkel von 89 Grad nach oben, unten, links und rechts.

A. Kapazitiver Touchscreen, AR (entspiegelt), AG (entspiegelt), AF (fingerabdruckabweisend), TDM-Display-Touchscreen OCA optische Integrationsverklebung.

B. Resistiver Touchscreen mit vier oder fünf Drähten, Oberfläche glänzend/matt anpassbar.
