VGL y VGH son voltajes clave que controlan la conmutación de píxeles en las pantallas LCD TFT, lo que afecta directamente la calidad de la imagen. VGH y VGL son dos parámetros de voltaje cruciales en una pantalla LCD y desempeñan un papel vital en el proceso de control de la tecnología LCD. VGH es el voltaje de alto nivel necesario para orientar las moléculas de cristal líquido, mientras que VGL es el voltaje de bajo nivel correspondiente. En aplicaciones prácticas, VGH y VGL suelen funcionar en conjunto con VCOM (voltaje de electrodo común) para optimizar el efecto de la imagen mostrada.
VGH (Puerta de voltaje alta)
Función: Como voltaje positivo (normalmente en el rango de +15 V a +20 V), es responsable de cargar la capacitancia de compuerta del TFT (transistor de película delgada), encender el TFT, encender así el píxel y cargar el capacitor de cristal líquido para mantener la pantalla durante un ciclo de campo.
VGL (Puerta de voltaje baja)
Función: Como voltaje negativo (normalmente entre -7.5 V y -10 V), se utiliza para apagar la compuerta TFT, lo que garantiza que el TFT se apague por completo, evitando fugas de carga del condensador de píxeles, manteniendo la estabilidad de la imagen y evitando imágenes superpuestas o diafonía.
En los circuitos de control de LCD, la estabilidad de los voltajes VGH y VGL es crucial. El primero mantiene activada la puerta del TFT (15-20 V), mientras que el segundo la desactiva (-7.5 a -10 V). Mediante el diseño de circuitos de arranque y voltaje negativo, combinados con tecnologías de condensadores y rectificación, estos dos voltajes se pueden generar eficientemente, evitando el parpadeo de la pantalla, la pantalla blanca y otros fallos de funcionamiento, a la vez que se controlan los costes y el consumo de energía.

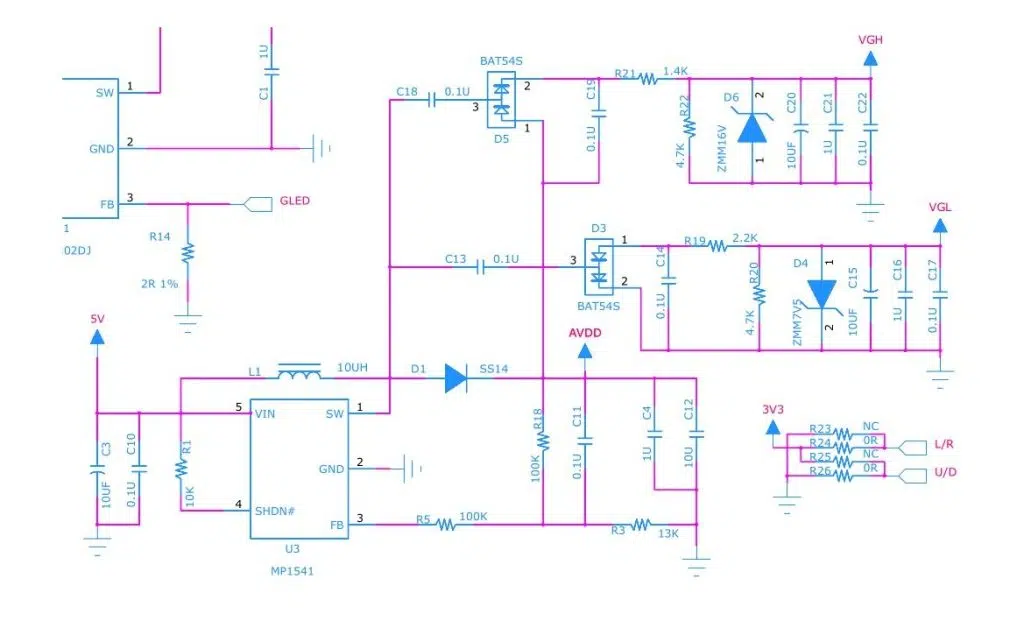

Pantalla LCD con circuito de refuerzo incorporado:

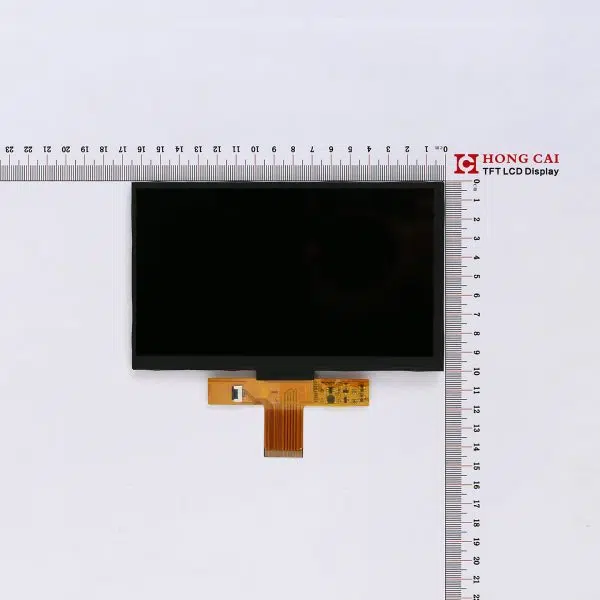

Pantalla LCD MIPI de 7 pulgadas y 2 canales
Pantalla MIPI de 2 carriles y 7 pulgadas
- Número de modelo: 7
- Resolución: 1024*600 puntos
- Ángulo de visión: IPS
- Tipo de interfaz: MIPI de 2 o 4 carriles
- Chip controlador: 2 circuitos integrados
- Método táctil: CTP
- Brillo de la luz de fondo: 500 cd/m²
- Dimensiones: 164.30 (ancho) x 97.00 (alto) x 2.60 (alto) mm
Características
En una pantalla de cristal líquido, cada píxel está controlado por un transistor de película fina (TFT). El estado de conmutación del TFT determina si las moléculas de cristal líquido se orientan mediante un campo eléctrico, controlando así la transmisión y el bloqueo de la luz para formar una imagen. Los voltajes VGH y VGL proporcionan los voltajes de conmutación necesarios al TFT. Específicamente, cuando la compuerta del TFT recibe un voltaje VGH, el TFT conduce, permitiendo el paso de señales de datos y orientando las moléculas de cristal líquido; por el contrario, cuando la compuerta recibe un voltaje VGL, el TFT se desactiva, bloqueando las señales de datos y permitiendo que las moléculas de cristal líquido permanezcan en su estado original.
Los valores de voltaje de VGH y VGL afectan directamente el rendimiento de una pantalla LCD. Un voltaje de VGH/VGL excesivamente alto o bajo puede provocar una orientación incompleta o excesiva de las moléculas de cristal líquido, lo que afecta la calidad de la visualización, como la disminución del contraste y la distorsión del color. Por lo tanto, durante el proceso de diseño y fabricación de pantallas LCD, es necesario controlar con precisión los valores de voltaje de VGH y VGL para garantizar que las moléculas de cristal líquido se orienten de forma precisa y estable.
Si el voltaje VGH o VGL fluctúa o se desvía del valor de diseño (como una pérdida de voltaje o una variación de amplitud), puede provocar fallos en la imagen, como parpadeo de la pantalla, pantalla blanca, reducción del contraste o puntos brillantes. Por lo tanto, el diseño del circuito debe garantizar la precisión del voltaje, que generalmente se logra mediante una estructura de bomba de carga, a la vez que garantiza una baja demanda de corriente (generalmente inferior a 10 mA). La estabilidad de VGH y VGL también es un indicador crucial de la calidad de la pantalla LCD. En aplicaciones prácticas, los valores de voltaje de VGH y VGL pueden cambiar debido a factores como las fluctuaciones de la fuente de alimentación y las variaciones de temperatura. Si estos cambios superan el rango de tolerancia de la pantalla LCD, se producirán anomalías en la visualización. Por lo tanto, las pantallas LCD de alta calidad requieren salidas de voltaje VGH y VGL estables para soportar diversos cambios ambientales.

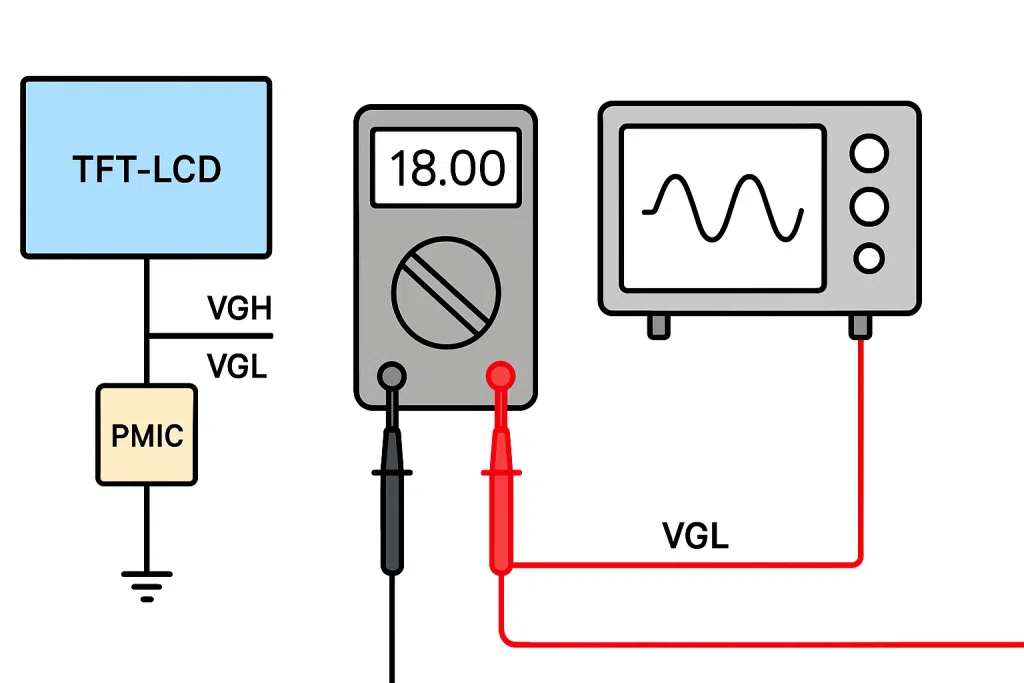

Mida los voltajes VGL y VGH (usando una pantalla de 7 pulgadas como ejemplo).
| Puerta en voltaje | VGH | 14.4 | 16 | 17.6 | V |
| Voltaje de puerta cerrada | VGL | -7.7 | -7.0 | -6.3 |
Si tiene algún problema durante la medición, depuración o aplicación de VGH/VGL en pantallas TFT LCD, no dude en contactar con Hongcai Technology. Contamos con un equipo de ingenieros experimentados que le brindarán soporte técnico rápido y confiable.
