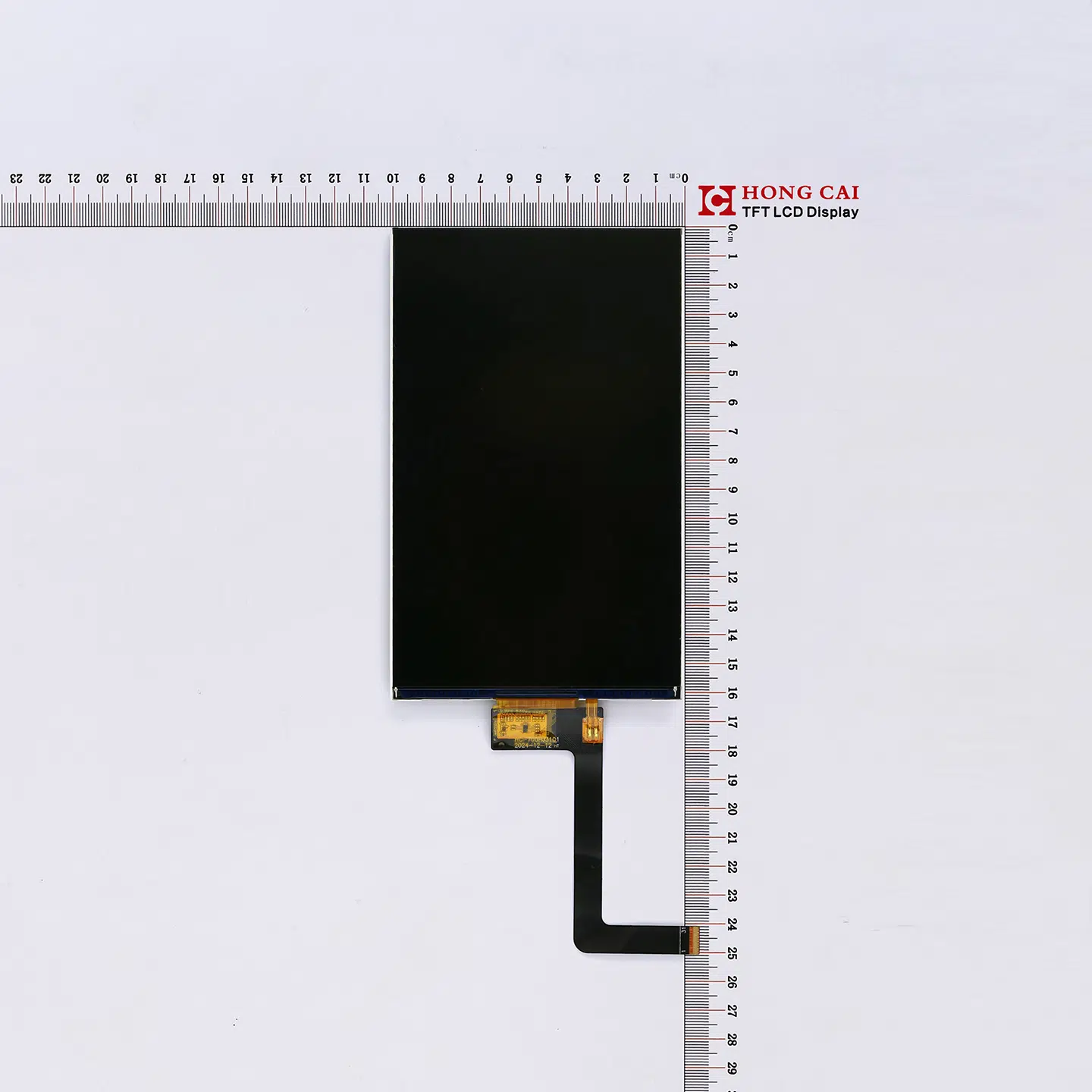

7 इंच डिस्प्ले 800×1280

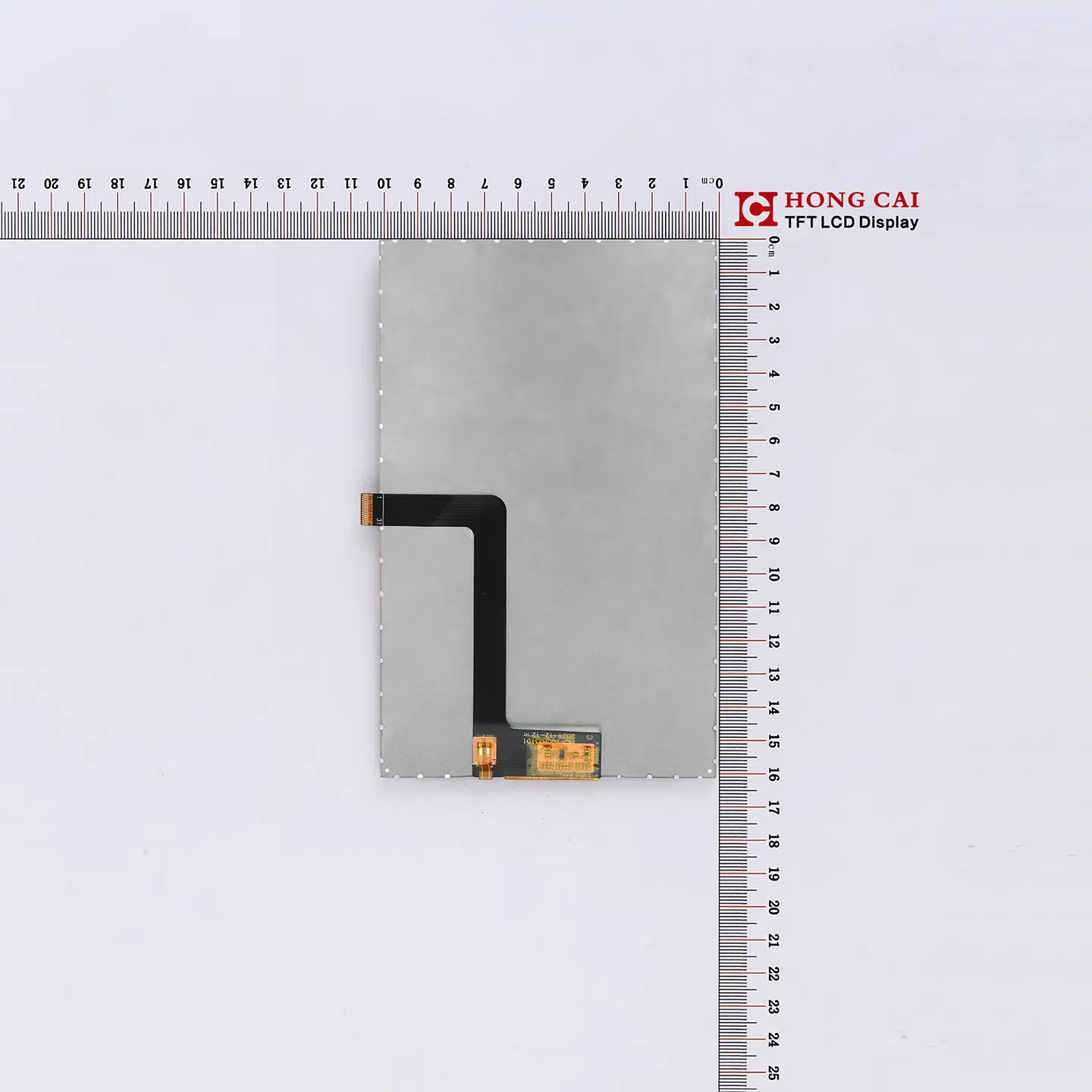

7 इंच डिस्प्ले स्क्रीन 800×1280 - चित्र 2

      7-इंच वर्टिकल डिस्प्ले



  • आकार: 7
  • रिज़ॉल्यूशन: 800×1280 डॉट्स
  • देखने का कोण: आईपीएस
  • इंटरफ़ेस प्रकार: MIPI
  • ड्राइवर चिप: JD9365
  • स्पर्श विधि: सीटीपी
  • बैकलाइट चमक: 500 cd/m²
  • आयाम: 99.59 (चौड़ाई) * 160.88 (ऊंचाई) * 2.35 (लंबाई)
获取报价
ऑनलाइन पूछताछ

एलसीडी स्क्रीन खोजें

基本参数

7 इंच का एलसीडी डिस्प्ले, पोर्ट्रेट मोड वाला आईपीएस हाई-डेफिनिशन टीएफटी स्क्रीन, कैपेसिटिव टचस्क्रीन के साथ। HC-700BJ3102AT, 800×1280 पिक्सल रिजॉल्यूशन, MIPI 2-चैनल इंटरफेस वाला आईपीएस एलसीडी स्क्रीन। फुल व्यूइंग एंगल वाला यह हाई-एंड आईपीएस डिस्प्ले हैंडहेल्ड गेम कंसोल और एमपी4 प्लेयर्स के लिए सबसे उपयुक्त है।

7-इंच आकार अन्य रिज़ॉल्यूशन और इंटरफेस:

尺寸साझा करें接口方式触摸屏
7.0 "1024 × 600एमआईपीआईसंधारित्र/प्रतिरोधकक्षैतिज स्क्रीन
7.0 "1024 × 600LVDSसंधारित्र/प्रतिरोधकक्षैतिज स्क्रीन
7.0 "1024 × 600आरजीबीसंधारित्र/प्रतिरोधकक्षैतिज स्क्रीन
7.0 "800 × 480आरजीबीसंधारित्र/प्रतिरोधकक्षैतिज स्क्रीन
7.0 "800 × 1280एमआईपीआई电容खड़ा

बुनियादी विनिर्देश

मदविषय-सूचीइकाई
आकार7इंच
एलसीएम आयाम99.59(चौड़ाई)*160.88(ऊंचाई)*2.35(लंबाई)mm
एलसीडी सक्रिय क्षेत्र94.20 * 150.72mm
बिन्दुओं की संख्या800 × 1280पिक्सेल
एलसीडी के प्रकारए-एसआई टीएफटी
दिशा देखनाआईपीएस
ड्राइवर आईसीJD9365
अंतरफलक प्रकारएमआईपीआई 2 लेन
परिचालन तापमान-20 ℃ ~ 70 ℃
भंडारण तापमान-30 ℃ ~ 80 ℃
बैकलाइट प्रकार20 एल ई डी
चमक380सीडी / वर्ग मीटर

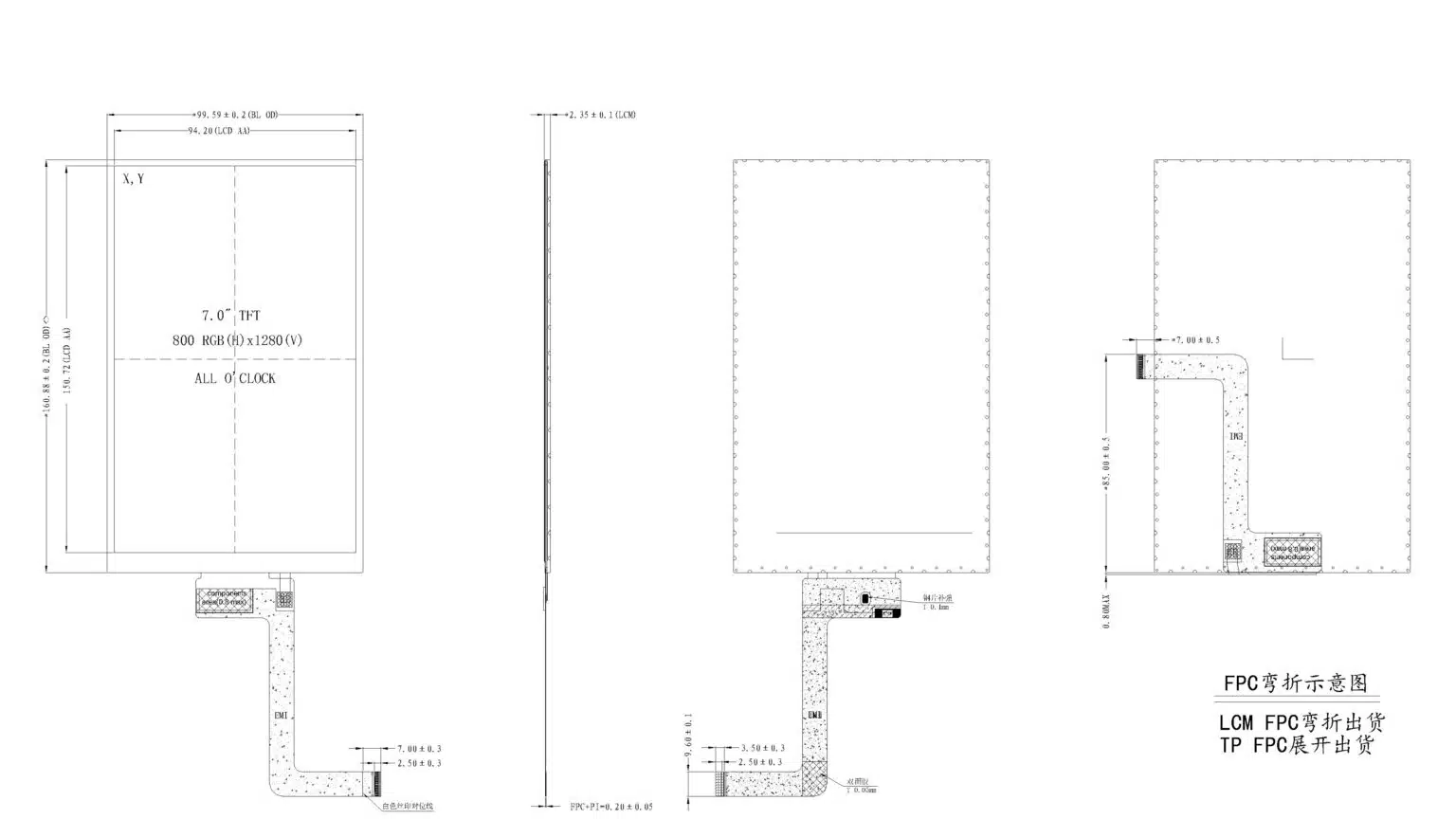

图纸

接口

सं.चिन्हविवरण
1लेडाबैकलाइट एनोड
2लेडाबैकलाइट एनोड
3-6NCNC
7एलईडीकेबैकलाइट कैथोड
8एलईडीकेबैकलाइट कैथोड
9NCNC
10GNDजमीन
11एमआईपीआई-D3PMIPI-DSI डेटा विभेदक संकेत इनपुट पिन. (डेटा लेन 3)
12एमआईपीआई-D3NMIPI-DSI डेटा अंतर संकेत इनपुट पिन. (डेटा लेन3)
13GNDजमीन
14एमआईपीआई-D2PMIPI-DSI डेटा विभेदक संकेत इनपुट पिन. (डेटा लेन 2)
15एमआईपीआई-D2NMIPI-DSI डेटा अंतर संकेत इनपुट पिन. (डेटा लेन2)
16GNDजमीन
17एमआईपीआई-सीएलकेपीMIPI DSI अंतर घड़ी जोड़ी
18एमआईपीआई-सीएलकेएनMIPI DSI अंतर घड़ी जोड़ी
19GNDजमीन
20एमआईपीआई-D1PMIPI-DSI डेटा विभेदक संकेत इनपुट पिन. (डेटा लेन 1)
21एमआईपीआई-D1NMIPI-DSI डेटा विभेदक संकेत इनपुट पिन. (डेटा लेन 1)
22GNDजमीन
23एमआईपीआई-D0PMIPI-DSI डेटा विभेदक संकेत इनपुट पिन. (डेटा लेन 0)
24एमआईपीआई-D0NMIPI-DSI डेटा विभेदक संकेत इनपुट पिन. (डेटा लेन 0)
25GNDजमीन
26NCNC
27रीसेटपिन रीसेट करें
28.29VDDबिजली की आपूर्ति
30.31NC　नेकां एमआईपीआई एलसीडी डिस्प्ले




सामान्य प्रश्न

हमारा MOQ काफी लचीला है। छोटे आकार के सेमी-कस्टम TFT डिस्प्ले आमतौर पर 100 पीस से ऑर्डर किए जाते हैं, और ट्रायल प्रोडक्शन या सैंपलिंग प्रोजेक्ट्स के लिए कम मात्रा पर बातचीत की जा सकती है।

  • बड़े पैमाने पर उत्पादन या बड़ी मात्रा वाली परियोजनाएँजब ऑर्डर एक निश्चित स्तर तक पहुँच जाते हैं

  • परियोजना विकास चरण：ग्राहक स्क्रीन ड्राइवर, इंटरफ़ेस वोल्टेज या सॉफ़्टवेयर को अनुकूलित कर रहा है

  • विशेष जरूरतों: यदि आपको क्षैतिज स्क्रीन डिस्प्ले, टच समाधान आदि की आवश्यकता है।

हमारी बिक्री टीम अंतर्राष्ट्रीय व्यापार और TFT डिस्प्ले की तकनीकी विशिष्टताओं से परिचित है। हम शीघ्रता से (आमतौर पर 2 घंटे के भीतर) प्रतिक्रिया देते हैं और उत्पादन से पहले पूरी तकनीकी ड्राइंग या भौतिक तस्वीरों और नमूनों का उपयोग करके हर विवरण की पुष्टि करते हैं।

हम EXW, FOB और CIF जैसी शिपिंग शर्तों की व्यवस्था कर सकते हैं, और आपके निर्दिष्ट फ्रेट फारवर्डर के साथ काम कर सकते हैं।

चाहे वह हवाई माल ढुलाई हो, समुद्री माल ढुलाई हो, या एक्सप्रेस डिलीवरी हो, हम तेज और सुरक्षित डिलीवरी सुनिश्चित कर सकते हैं।

हमारा MOQ काफी लचीला है। मध्यम आकार के सेमी-कस्टम TFT डिस्प्ले आमतौर पर 50 पीस से ऑर्डर किए जाते हैं, और ट्रायल प्रोडक्शन या सैंपलिंग प्रोजेक्ट्स के लिए कम मात्रा पर भी बातचीत की जा सकती है।

  • 触摸屏: कैपेसिटिव और रेसिस्टिव टच स्क्रीन, एजी, एएफ, एआर, आदि।

  • बैकलाइट चमकयह 1000 cd/m² से अधिक की आवश्यकताओं को पूरा कर सकता है। (मिनोल्टा रंग विश्लेषण उपकरण)

  • औद्योगिक और चिकित्सा：विशिष्ट उद्योग आवश्यकताओं को पूरा करने की आवश्यकता, आदि।

कई विदेशी ग्राहक संचार, गुणवत्ता और अंतर्राष्ट्रीय लॉजिस्टिक्स जैसे कारणों से एजेंटों का उपयोग करना पसंद करते हैं।

हमारी टीम के पास व्यापक अनुभव है और हम डिज़ाइन, कोटेशन, उत्पादन, गुणवत्ता निरीक्षण, बिक्री के बाद सेवा, कस्टम्स क्लीयरेंस से लेकर अंतर्राष्ट्रीय शिपिंग तक, वन-स्टॉप सेवा प्रदान करते हैं। आपको सीधे फ़ैक्टरी मूल्य और सुविधाजनक सेवा मिलेगी।

चीन, एशिया, यूरोप

एलसीडी कैटलॉग

मानक आकार
गोल प्रदर्शन
बार प्रदर्शन
मध्यम और बड़े आकार

ए. बाहरी संरचना, बैकलाइट और इंटरफ़ेस एफपीसी।
बी. चमक 1000cd/m², इंटरफ़ेस प्रकार, FPCA संशोधित किया जा सकता है।
C. ग्राहकों को RGB, SPI, MCU, LVDS और MIPI के बीच अनुकूलित इंटरफ़ेस रूपांतरण की आवश्यकता होती है।

उच्च चमक वाली बैकलाइट तकनीक (≥1000nits), सूर्य के प्रकाश में भी स्पष्ट रूप से दिखाई देती है।

A. ऊपर से नीचे, बाएं से दाएं सभी देखने के कोण 60 डिग्री हैं।
बी. आईपीएस पूर्ण दृश्य कोण, ऊपर, नीचे, बाएं और दाएं 89 डिग्री के दृश्य कोण के साथ।

ए. कैपेसिटिव टचस्क्रीन, एआर (एंटी-रिफ्लेक्टिव), एजी (एंटी-ग्लेयर), एएफ (एंटी-फिंगरप्रिंट), टीडीएम डिस्प्ले टचस्क्रीन ओसीए ऑप्टिकल इंटीग्रेशन बॉन्डिंग।

बी. चार या पांच तार प्रतिरोधक टचस्क्रीन, चमकदार/मैट फिनिश अनुकूलन योग्य।
