Schermo orizzontale RGB da 5 pollici 480x800 touch screen - Fabbrica LCD

基本参数

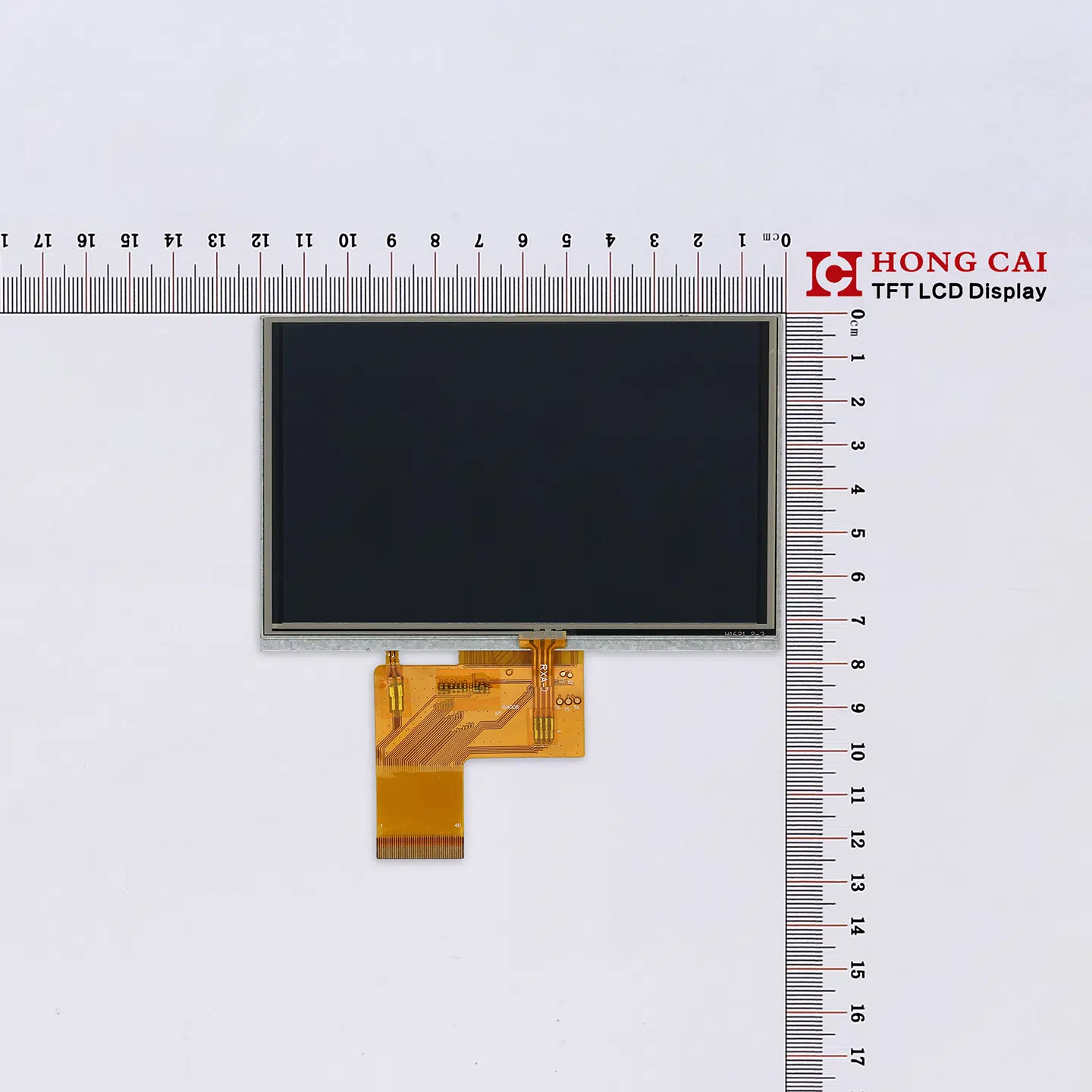

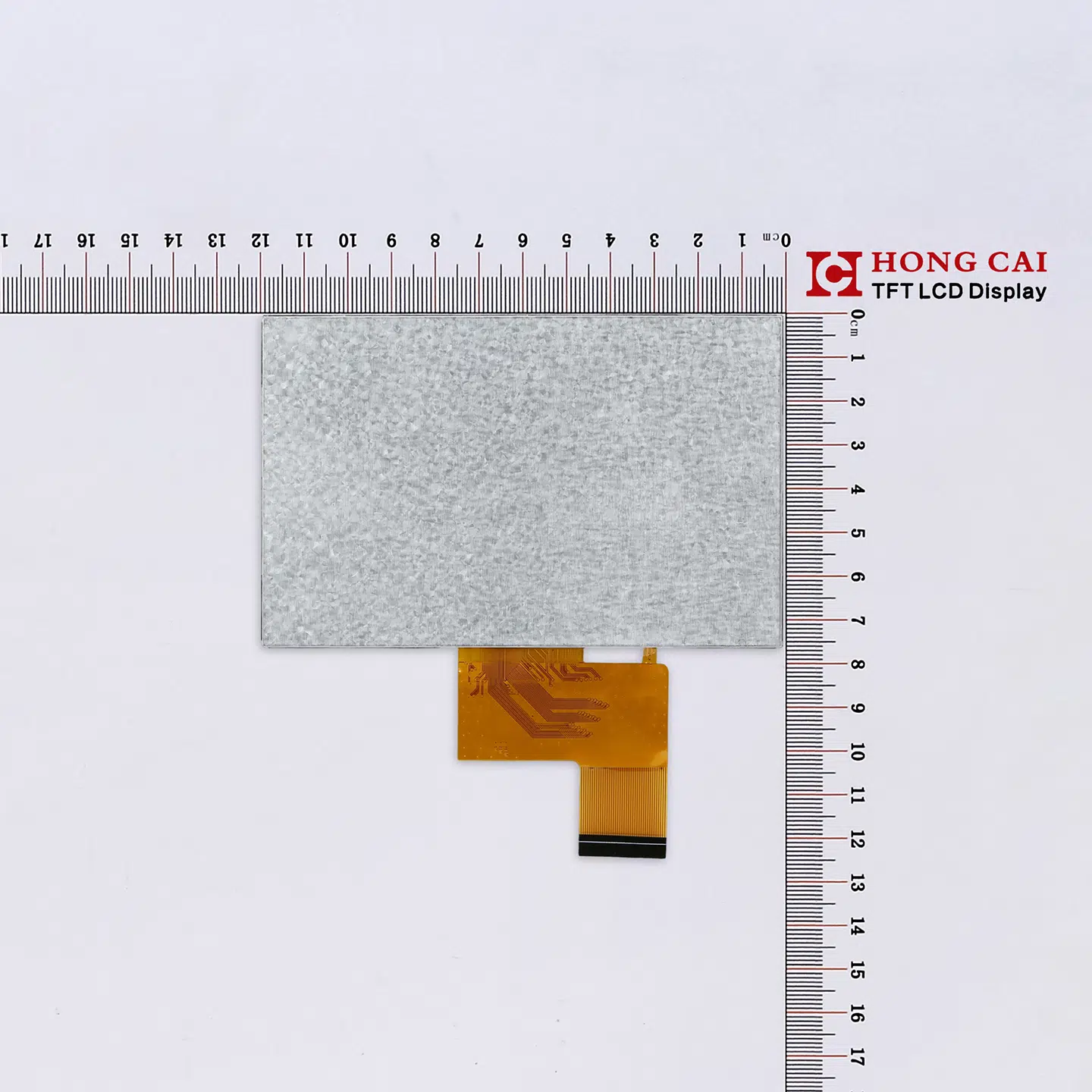

Schermo orizzontale RGB da 5 pollici, touch screen 480×800, display LCD IPS con touch screen resistivo RGB da 5 pollici, risoluzione 800×480, touch screen TFT di alta qualità da 5 pollici, risoluzione 800×480, questo display di dimensioni ha solo interfacce RGB e LVDS e supporta sia il touch screen resistivo che quello capacitivo.

L'HC-500HS4007 è un display LCD TFT da 5 pollici per uso generico con schermo IPS. Presenta una diagonale da 5 pollici, una risoluzione di 800×480 e comunica tramite un'interfaccia RGB. Utilizza il driver IC ST7265, vanta una luminosità tipica di 500 cd/m² e offre un ampio angolo di visione. Il controller touchscreen supporta touchscreen sia resistivi che capacitivi.

Stesse dimensioni ma risoluzioni e interfacce diverse:

尺寸	risoluzione	接口方式	toccare
4.95 "	480 × 854	MIPI	电容
4.95 "	480 × 854	RGB	电容
4.99 "	720 × 1280	MIPI	电容
5.0 "	800 × 480	RGB / LVDS	Condensatori/Resistenze

Specifiche di base

Articolo	Contenuti
Taglia	5.0
Dimensione LCM	120.70 (larghezza) * 75.80 (altezza) * 2.8 (altezza)
Area attiva LCD	108.00 * 64.80
Numero di punti	800 * RGB * 480
Tipo LCD	a-Si TFT
Direzione di visualizzazione	TUTTO
Driver IC	ST7265
Tipo di interfaccia	RGB
Temperatura di esercizio	-20 ℃ ~ 70 ℃
Temperatura di conservazione	-30 ℃ ~ 80 ℃
Tipo di retroilluminazione	18 LED (6S3P)

?

接口

NON.	Simbolo	Descrizione
1	GUIDATO-	CATODO RETROILLUMINATO
2	LED +	ANODO RETROILLUMINAZIONE
3	GND	Terra
4	VDD	ALIMENTAZIONE (3.3 V)
5-12	R0-R7	Input dati rosso
13-20	G0-G7	Ingresso dati verde
21-28	B0-B7	Immissione dati blu
29	GND	Terra
30	PCLK	Segnale dell'orologio
31	DISP	Controllo del display
32	HSYNC	Segnale di sincronizzazione orizzontale
33	VSYNC	Segnale di sincronizzazione verticale
34	DE	Abilitazione dell'immissione dati
35	NC	Non connesso
36	GND	Terra
37	XR	Pannello touch destro
38	YD	Pannello touch in basso
39	XL	Pannello touch sinistro
40	YU	Pannello touch in alto


FAQ

Quantità minima ordinabile per display TFT di piccole dimensioni (semi-personalizzati)?

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di piccole dimensioni vengono generalmente ordinati a partire da 100 pezzi, ma per produzioni di prova o progetti di campionatura, la quantità può essere negoziata anche per quantitativi inferiori.

Quantità minima ordinabile (semi-personalizzata) per display TFT di medie dimensioni?

Il nostro MOQ è piuttosto flessibile. I display TFT semi-personalizzati di medie dimensioni vengono generalmente ordinati a partire da 100 unità, ma per produzioni di prova o progetti di campionatura, la quantità può essere negoziata anche per quantitativi inferiori.

In quali circostanze è supportato il supporto tecnico FAE?

Produzione di massa o progetti di grandi volumiQuando gli ordini raggiungono una certa portata
Fase di sviluppo del progetto：Il cliente sta adattando il driver dello schermo, la tensione dell'interfaccia o il software
Bisogni speciali：Se hai bisogno di una visualizzazione orizzontale, di una soluzione touch, ecc.

Quali progetti possono essere personalizzati?

Touch screen: Touch screen capacitivo e resistivo, AG, AF, AR, ecc.
Luminosità della retroilluminazionePuò soddisfare requisiti superiori a 1000 cd/m². (Strumento di analisi del colore Minolta)
Industriale e medico：Necessità di soddisfare requisiti specifici del settore, ecc.

Come si garantisce una comunicazione fluida?

Il nostro team di vendita ha familiarità con il commercio internazionale e con le specifiche tecniche dei display TFT. Rispondiamo rapidamente (di solito entro 2 ore) e confermiamo ogni dettaglio utilizzando disegni tecnici completi o foto fisiche e campioni prima della produzione.

Perché scegliere noi?

Molti clienti esteri preferiscono avvalersi di agenti per considerazioni quali la comunicazione, la qualità e la logistica internazionale.

Il nostro team vanta una vasta esperienza e offre un servizio completo: dalla progettazione, alla quotazione, alla produzione, al controllo qualità, all'assistenza post-vendita, allo sdoganamento e alla spedizione internazionale. Potrete usufruire di prezzi direttamente dalla fabbrica e della comodità del servizio.

La vostra fabbrica è in grado di gestire direttamente i documenti di spedizione ed esportazione?

Possiamo concordare termini di spedizione quali EXW, FOB, CIF o DDP e collaborare con lo spedizioniere da te designato.

Che si tratti di trasporto aereo, marittimo o di consegna espressa, possiamo garantire una consegna rapida e sicura.

Quali sono i paesi in cui operano i vostri principali clienti?

Cina, Asia, Europa

Catalogo LCD

① Schermo di visualizzazione personalizzato

Una forma di retroilluminazione personalizzata e un cavo di interfaccia FPC.
B. Luminosità 1000 cd/m², interfaccia, FPCA può essere basata su.
C. I clienti richiedono una conversione dell'interfaccia personalizzata tra RGB, SPI, MCU, LVDS e MIPI.

② Luminosità ultra elevata

Tecnologia di retroilluminazione ad alta luminosità (≥1000 nit), ancora chiaramente visibile alla luce del sole.

③ EWV (angolo extra-grandangolare)

Gli angoli di visione su/giù/sinistra/destra sono tutti di 60 gradi.
Angolo di visione completo IPS, gli angoli di visione su/giù/sinistra/destra sono tutti di 89 gradi.

④ Schermo tattile

Touchscreen capacitivo, touchscreen resistivo a quattro o cinque fili, finitura lucida o opaca personalizzabile. AR (antiriflesso), AG (antiriflesso), AF (anti-impronta digitale), display TDM, touchscreen e integrazione ottica OCA.
