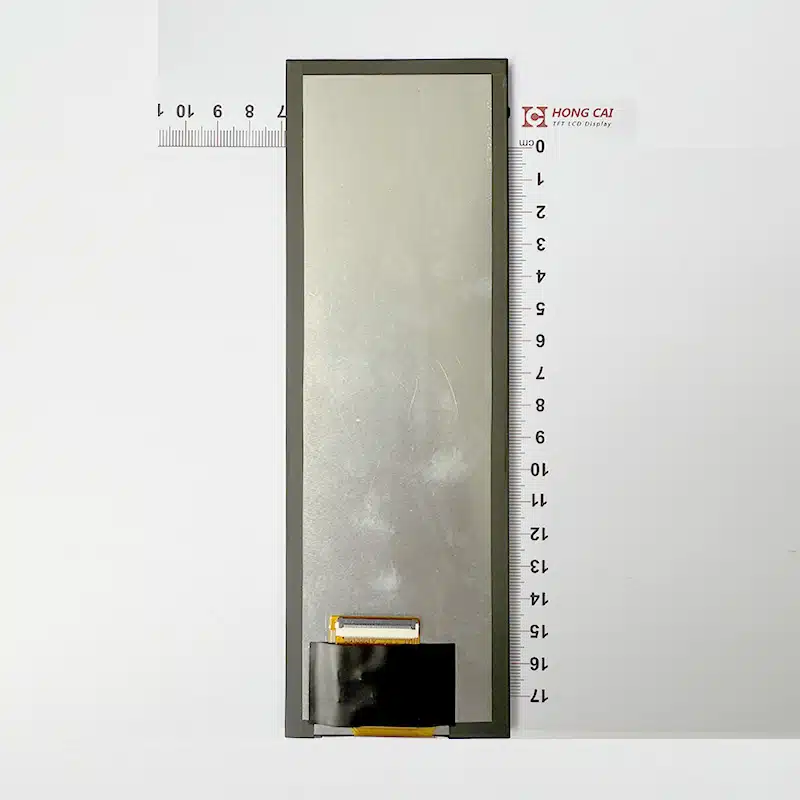

この7.84インチ縦型ディスプレイは、解像度400×1280ピクセルのIPS TFT LCDを搭載しています。ドライバICはST7703で、MIPIとLVDSの両方のインターフェースをサポートしています。鮮やかで彩度が高く、自然な画質を実現します。
| Item | Contents | ユニット |
| LCDサイズ | 7.84 | インチ |

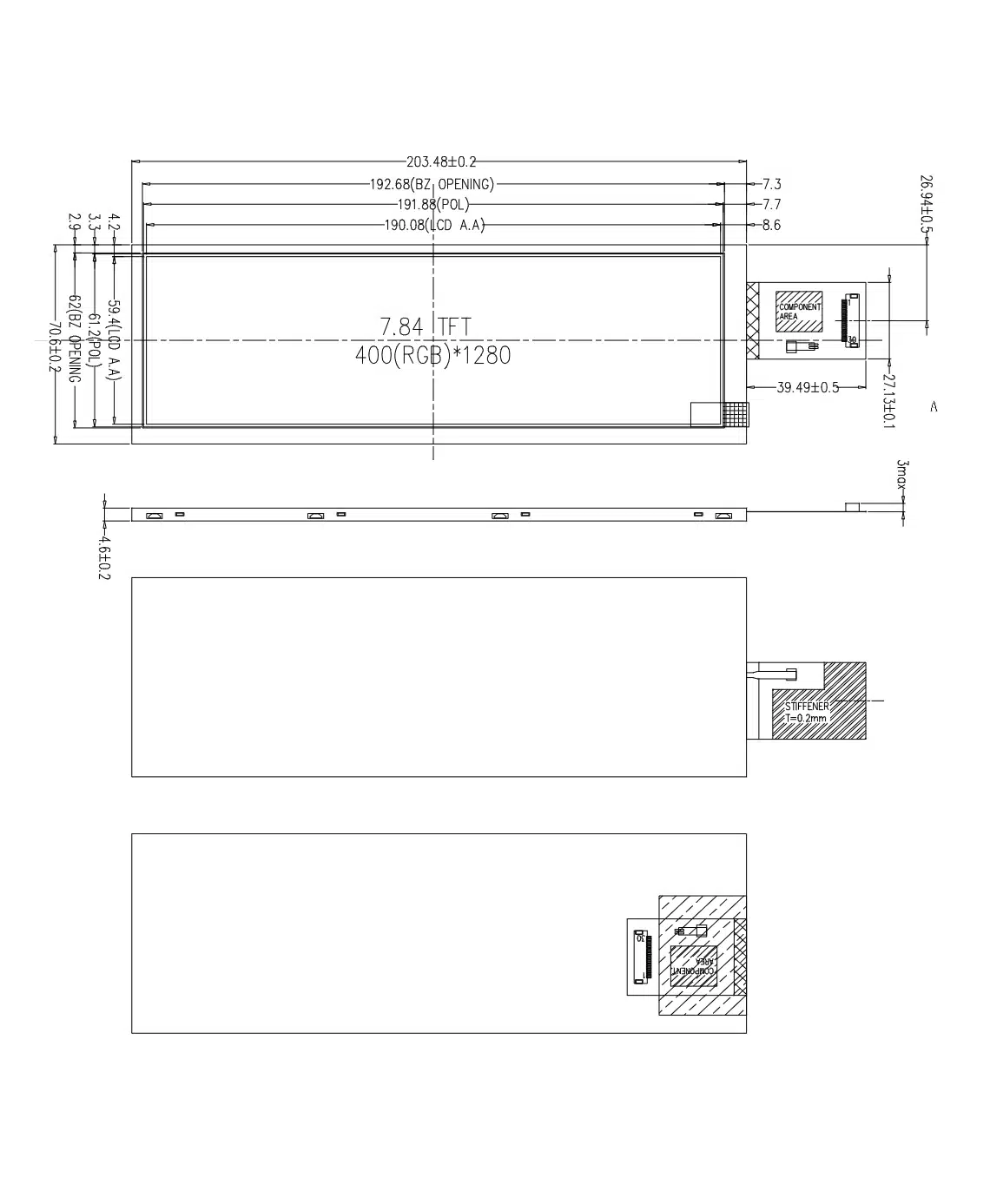

| LCM次元 | 67.8 * 206.18 * 4.6ミリメートル | mm |
| LCDアクティブエリア | 59.4 190.08 *ミリメートル | mm |
| ドットの数 | 400x1280 | ピクセル |
| LCDタイプ | LTPS TFTアクティブマトリックス | |
| ドライバーlC | ST7703 | |
| インタフェース | MIPI | |
| 視線方向 | 全て | |
| 使用温度 | -20℃〜70℃ | |
| 保管温度 | -30℃〜80℃ | |
| バックライトタイプ | 6のLED | |
| 輝度 | 1000 | cd /m² |
| ピン番号 | シンボル | 演算 |
| 1 | GND | 陸上 |
| 2 | DOP | MIPI データレーンO 入力 (正) |
| 3 | DON | MIPI データレーンO 入力 (マイナス) |
| 4 | GND | 陸上 |
| 5 | D1P | MIPIデータレーン1入力（正） |
| 6 | D1N | MIPIデータレーン1入力（負） |
| 7 | GND | 陸上 |
| 8 | CLKP | MIPICLK入力（正） |
| 9 | CLKN | MIPI CLK入力（負） |
| 10 | GND | 陸上 |
| 11 | D2P | MIPIデータレーン2入力（正） |
| 12 | D2N | MIPIデータレーン2入力（負） |
| 13 | GND | 陸上 |
| 14 | D3P | MIPIデータレーン3入力（正） |
| 15 | D3N | MIPIデータレーン3入力（負） |
| 16-17 | GND | 陸上 |
| 18-19 | VCC-1V8 | IO電源（1.65V～3.6V） |
| 20-23 | NC | NC |
| 24 | RSTB | グローバルリセットピン。アクティブローでリセット状態になります。 安定性のためにRCリセット回路に接続します。通常は 高い。 |
| 25 | NC | NC |
| 26 | NC | NC |
| 27 | GND | 陸上 |
| 28-29 | K | バックライトLEDグラウンド |
| 30 | GND | 陸上 |
| 31 | NC | NC |
| 32-33 | GND | 陸上 |
| 34 | NC | NC |
| 35-36 | A | バックライトLED電源 |
| 37 | GND | 陸上 |
| 38-39 | VDD-3V3 | 電源（3.3～3.6V） |
| 40 | NC | NC |
当社の最小発注数量（MOQ）は非常に柔軟です。小型セミカスタムTFTディスプレイは通常100個からのご注文となりますが、試作やサンプル生産プロジェクトなど、それより少ない数量でもご相談に応じます。
大量生産または大規模プロジェクト注文が一定規模に達すると
プロジェクト開発フェーズ：顧客はスクリーンドライバ、インターフェース電圧、またはソフトウェアを適応させている
特別なニーズ：横画面表示、タッチソリューション等が必要な場合
当社の営業チームは、国際貿易とTFTディスプレイの技術仕様に精通しています。迅速な対応（通常2時間以内）に加え、生産前には完全な技術図面、実物写真、サンプルを用いて細部まで確認いたします。
弊社では、EXW、FOB、CIF などの配送条件を手配し、ご指定の貨物運送業者と連携することができます。
航空貨物、海上貨物、速達便のいずれの場合でも、迅速かつ安全な配送を保証できます。
当社の最小発注数量（MOQ）は非常に柔軟です。中型セミカスタムTFTディスプレイは通常50個からのご注文となりますが、試作やサンプル生産プロジェクトの場合は、それより少ない数量でもご相談に応じます。
タッチスクリーン: 静電容量式および抵抗式タッチスクリーン、AG、AF、AR など。
バックライトの明るさ1000 cd/m²以上の要求を満たすことができます。（ミノルタ色彩分析装置）
産業および医療：特定の業界要件を満たす必要がある等
多くの海外の顧客は、コミュニケーション、品質、国際物流などを考慮して、代理店の利用を好みます。
豊富な経験を持つ当社のチームは、設計、見積もり、製造、品質検査、アフターサービス、通関、国際配送まで、ワンストップサービスを提供しています。工場直販価格と利便性をお届けします。
中国、アジア、ヨーロッパ
A. 外部構造、バックライト、インターフェース FPC。
B. 明るさ1000cd/m²、インターフェースタイプ、FPCAは変更できます。
C. お客様は、RGB、SPI、MCU、LVDS、MIPI 間のカスタマイズされたインターフェース変換を必要としています。
高輝度バックライト技術（≥1000nits）により、日光の下でも明瞭に表示されます。
A. 上から下、左から右の視野角はすべて 60 度です。
B. IPS フル視野角、上下左右の視野角は 89 度です。
A. 静電容量式タッチスクリーン、AR（反射防止）、AG（アンチグレア）、AF（指紋防止）、TDM ディスプレイ タッチスクリーン OCA 光学統合ボンディング。
B. 4 線式または 5 線式の抵抗膜方式タッチスクリーン。光沢仕上げ/マット仕上げをカスタマイズ可能。
