基本パラメータ

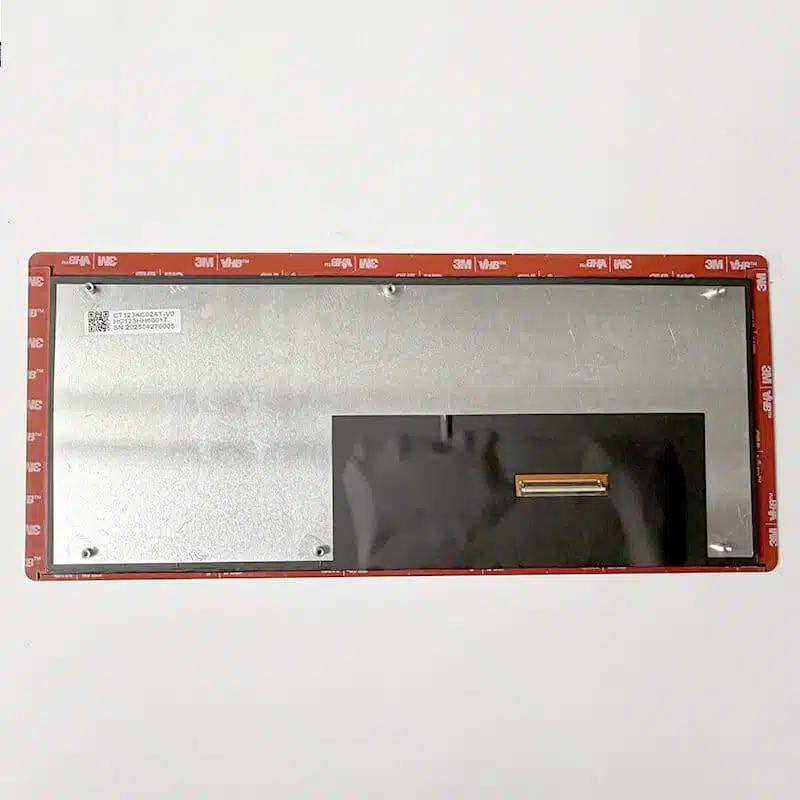

12.3 インチ LCD ディスプレイ、Innolux DJ123KC デュアルポート 60PIN LVDS インターフェイス、インセルタッチスクリーン、LTPS TFT LCD、HC-123HH6001 は、1920RGBx720 解像度、3×8 (24) ビット LVDS インターフェイス入力を備えたハイエンド IPS ディスプレイであり、最大 1670 万色をサポートし、主に車載用ディスプレイや医療システムに使用されます。

同じサイズの他のインターフェース

Item	Contents	ユニット
LCDサイズ	12.3インチ（対角）	インチ
LCM次元	300.0（幅）× 123.5（高さ）mm× 4.5（高さ）mm	mm
LCDアクティブエリア	292.032（W）×109.512（H）mm	mm
ドットの数	1920x720	ピクセル
LCDタイプ	LTPS TFTアクティブマトリックス
外形寸法	セル：296.03（幅）× 118.81（高さ）mm × 1.03（厚さ）mm メインFPCa：130（幅）×57.38（高さ）×2.85（厚さ）mm
インタフェース	2ポートLVDS（DEモードのみ）
ピクセル配置	RGBストライプ
使用温度	-20℃〜70℃
保管温度	-30℃〜80℃
バックライトタイプ	20のLED
輝度	1000	cd /m²

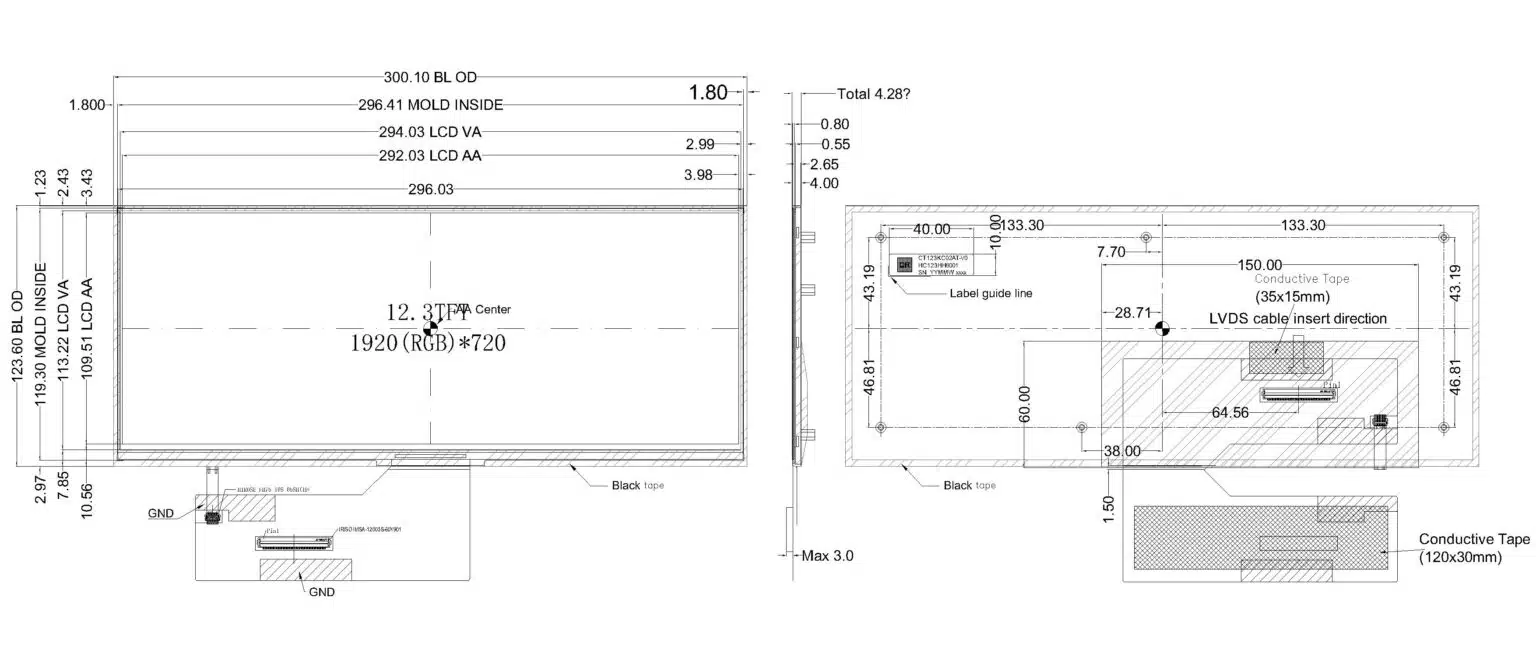

絵纸

接口

ピン留め	入力信号名	I/Oピン	詳細説明
1	GND	出力	陸上
2	NC	NC	NC
3	LED +	出力	LEDアノード1
4	LED +	出力	LEDアノード1
5	NC	NC	NC
6	LED_CH1	出力	LEDカソード1
7	LED_CH2	出力	LEDカソード2
8	LED_CH3	出力	LEDカソード3
9	LED_CH4	出力	LEDカソード4
10	NTC1	入力	LED の熱温度を感知するサーミスタです。使用しない場合はフロート状態にしておいてください。
11	NTC2	出力	LED の熱温度を感知するサーミスタです。使用しない場合はフロート状態にしておいてください。
12	ディス_CSB	入力	シリアル通信チップの選択。通常はハイレベルです。使用しない場合はフローティング状態にしてください。
13	VDDI	出力	外部主電源および I/O 電源;
14	VDDI	出力	外部主電源および I/O 電源;
15	VDDI	出力	外部主電源および I/O 電源;
16	DIS_SDO	入力	シリアル通信データ出力ピン。注：出力イネーブルは4線式インターフェースによって制御されます。使用しない場合は、フローティングにしてください。
17	TCH_ATTN	出力	タッチ割り込みピン。使用しない場合は、これらのピンをオープンにしてください。
18	TCH_IO_SCL	入力	タッチI2Cクロック入力。通常はハイにプルアップされます。
19	TCH_IO_SDA	I / O	I2C データ入力ピンをタッチします。通常はハイにプルアップされ、出力モードはオープンドレインです。
20	TP_EN	入力	TPリセット TP_EN = “H”、通常動作。(デフォルト) TP_EN = “L”、コントローラはTPリセット状態です。
21	GND	出力	陸上
22	NC	NC	INX内部使用
23	IND_OUT	出力	異常インジケータピン。異常を検出するとAB_IND =Hになります。
24	NC	NC	INX内部使用
25	RESET	入力	グローバルリセットピン。GRB = “H”、通常動作。(デフォルト) GRB = “L”、コントローラはリセット状態です。
			BIST = “H”、BISTモード
26	BIST_EN	入力	BIST = ”L”、通常動作。（デフォルト）
27	NC	NC	INX内部使用
28	DISP_SDI	入力	シリアル通信データ入力ピン。4線/3線モードでは通常ローレベルです。使用しない場合はフローティング状態にしてください。
29	ディスプレイススクリーン	入力	シリアル通信クロック入力。4/3線モードでは通常はローにプルダウンされます。使用しない場合はフローティングにしてください。
30	GND	出力	陸上
31	DA_N_E	入力	LVDS 偶数データ 0-
32	DA_P_E	入力	LVDS 偶数データ 0+
33	GND	出力	陸上
34	DB_N_E	入力	LVDS 偶数データ 1-
35	DB_P_E	入力	LVDS 偶数データ 1+
36	GND	出力	陸上
37	DC_N_E	入力	LVDS 偶数データ 2-
38	DC_P_E	入力	LVDS 偶数データ 2+
39	GND	出力	陸上
40	DCLK_N_E	入力	LVDS 偶数クロック –
41	DCLK_P_E	入力	LVDS偶数クロック+
42	GND	出力	陸上
43	DD_N_E	入力	LVDS 偶数データ 3-
44	DD_P_E	入力	LVDS 偶数データ 3+
45	GND	出力	陸上
46	DA_N_O	入力	LVDS奇数データ0-
47	DA_P_O	入力	LVDS 奇数データ 0+
48	GND	出力	陸上
49	DB_N_O	入力	LVDS奇数データ1-
50	DB_P_O	入力	LVDS 奇数データ 1+
51	GND	出力	陸上
52	DC_N_O	入力	LVDS奇数データ2-
53	DC_P_O	入力	LVDS 奇数データ 2+
54	GND	出力	陸上
55	DCLK_N_O	入力	LVDS奇数クロック –
56	DCLK_P_O	入力	LVDS奇数クロック+
57	GND	出力	陸上
58	DD_N_O	入力	LVDS奇数データ3-
59	DD_P_O	入力	LVDS 奇数データ 3+
60	GND	出力	陸上
