機能説明：
1: HDMI入力はバージョン1.4をサポートします。
2：Type-C標準インターフェース、5V電源。
3: 50 ピン RGB 24 ビットの 7 インチ TFT ディスプレイをサポートします。
4. PCBA寸法：50 * 42 * 7.5mm。
5: PINインターフェースの適応変更をサポート
LCDディスプレイRGBインターフェースからHDMIへ
FAEテクニカルサポート
自由なデザイン
工場直販
品質保証
RGBからHDMIへ
- アダプタPCBA寸法：50 * 42 * 7.5mm
- 解像度: 1024 × 3 (RGB) × 600
- 視野角: IPS
- インターフェースタイプ: RGB
- バックライトの明るさ: 500 cd/m²
液晶画面を検索

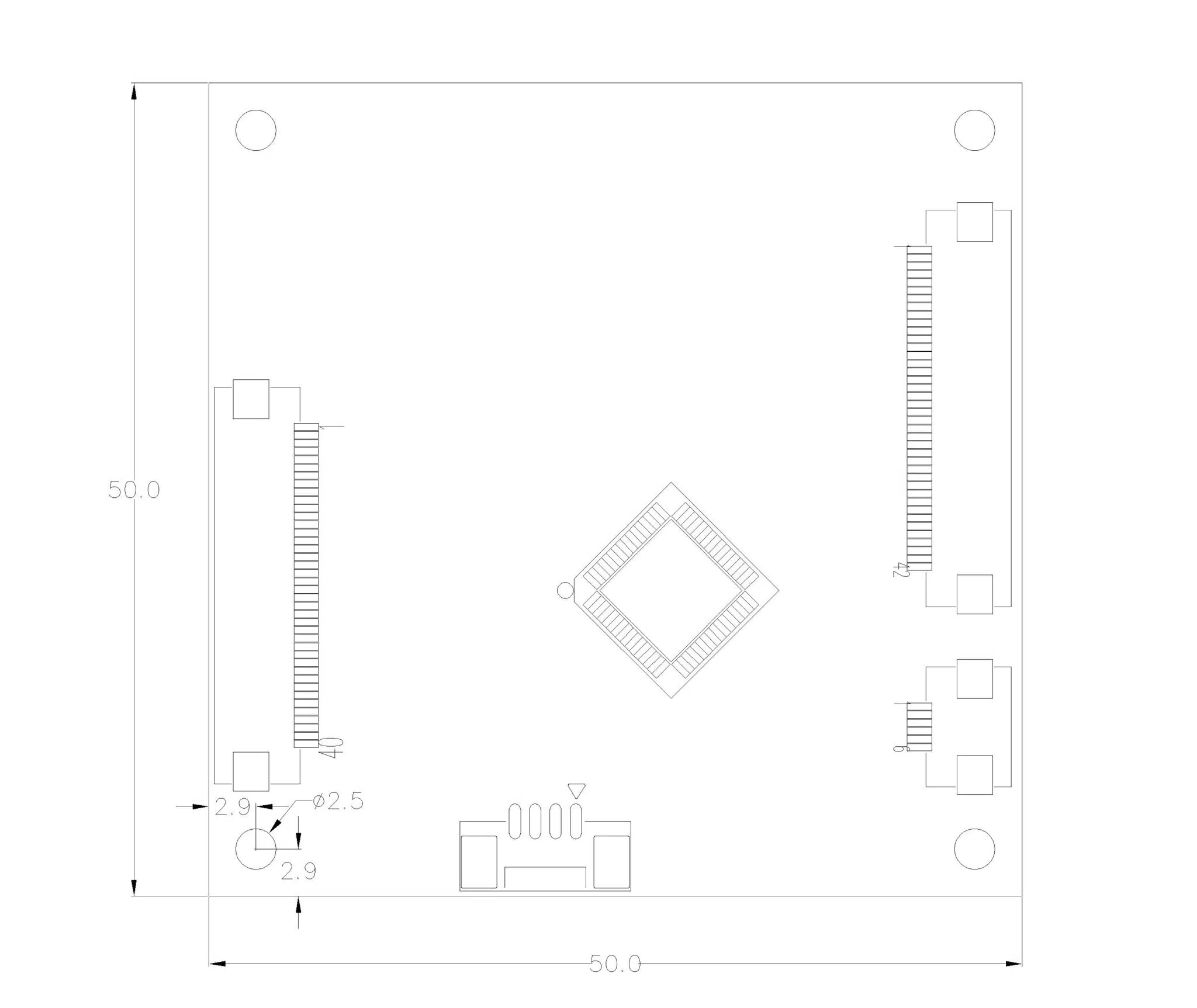

絵纸
インタフェース
| PIN NO。 | PIN名 | 機能説明 | |
| 1 | VLED + | LEDバックライト用電源（アノード） | |
| 2 | VLED + | LEDバックライト用電源（アノード） | |
| 3 | VLED- | LEDバックライト用電源（カソード） | |
| 4 | VLED- | LEDバックライト用電源（カソード） | |
| 5 | GND | 陸上 | |
| 6 | VCOM | 共通電圧 | |
| 7 | DVDD | デジタル回路用電源 | |
| 8 | モード | DE/SYNCモード選択 | |
| 9 | DE | データ入力有効 | |
| 10 | VS | 垂直同期入力 | |
| 11 | HS | 水平同期入力 | |
| 12-19 | B7～B0 | 青色のデータ | |
| 20-27 | G7-G0 | グリーンデータ | |
| 28-35 | R7〜R0 | レッドデータ | |
| 36 | GND | 電源グランド | |
| 37 | DCLK | サンプルクロック | |
| 38 | GND | 陸上 | |
| 39 | L / R | 左/右選択 | |
| 40 | U / D | 上/下選択 | |
| 41 | VGH | ゲートオン電圧 | |
| 42 | VGL | ゲートオフ電圧 | |
| 43 | AVDD | アナログ回路用電源 | |
| 44 | RESET | グローバル リセット ピン。 | |
| 45 | NC | 接続なし | |
| 46 | VCOM | 共通電圧 | |
| 47 | ディット | ディザリング機能 | |
| 48 | GND | 電源グランド | |
| 49 | NC | 接続なし | |
| 50 | NC | 接続なし | |

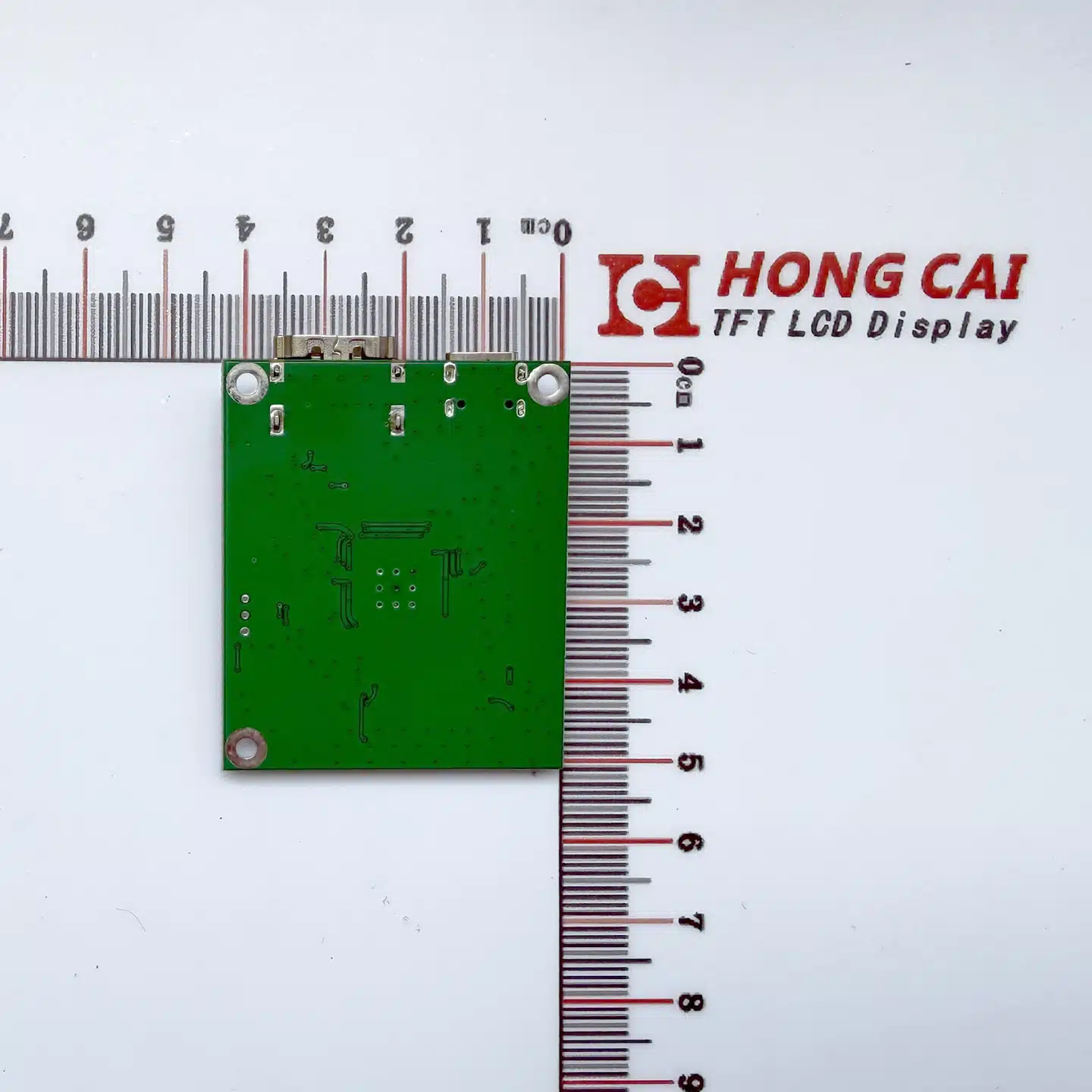

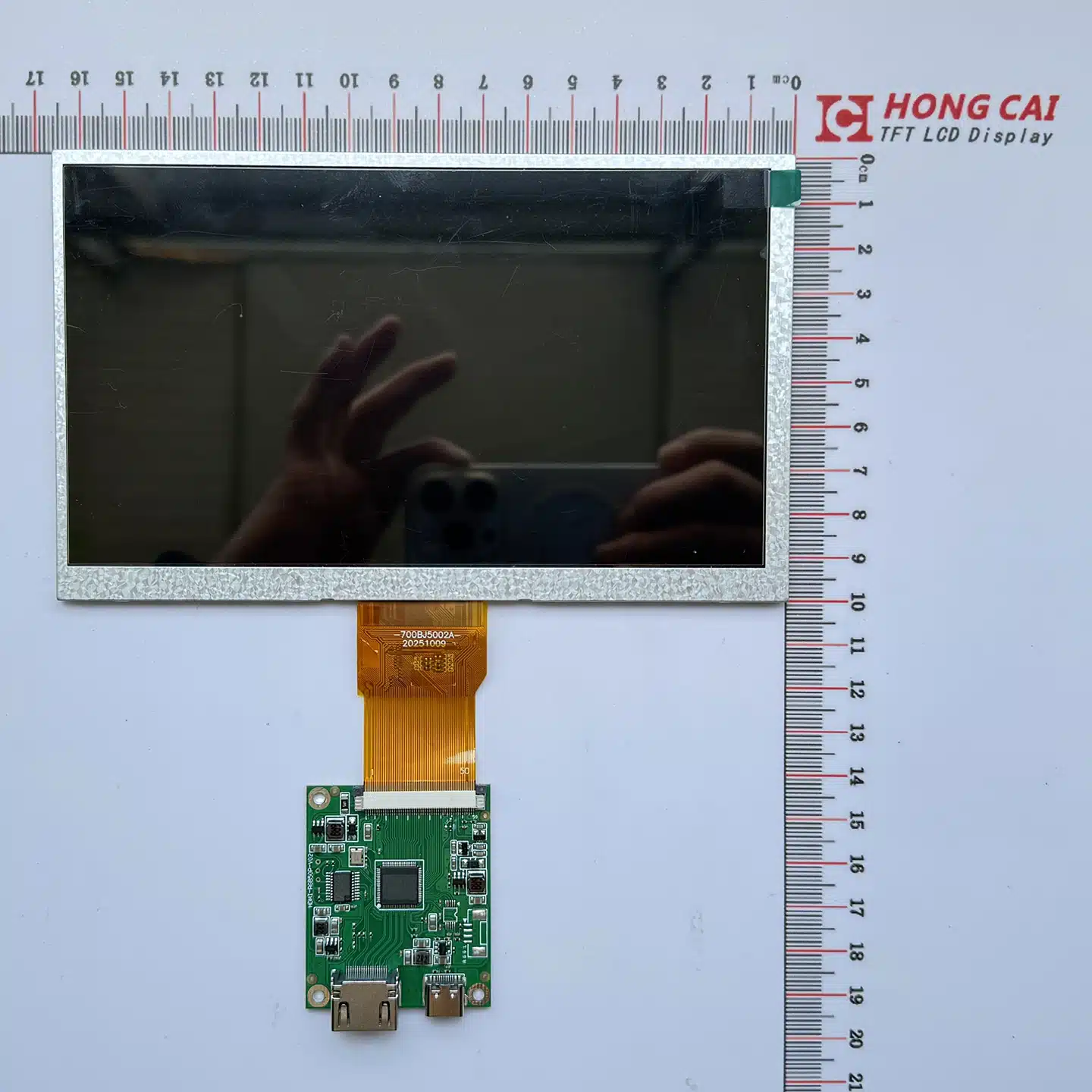

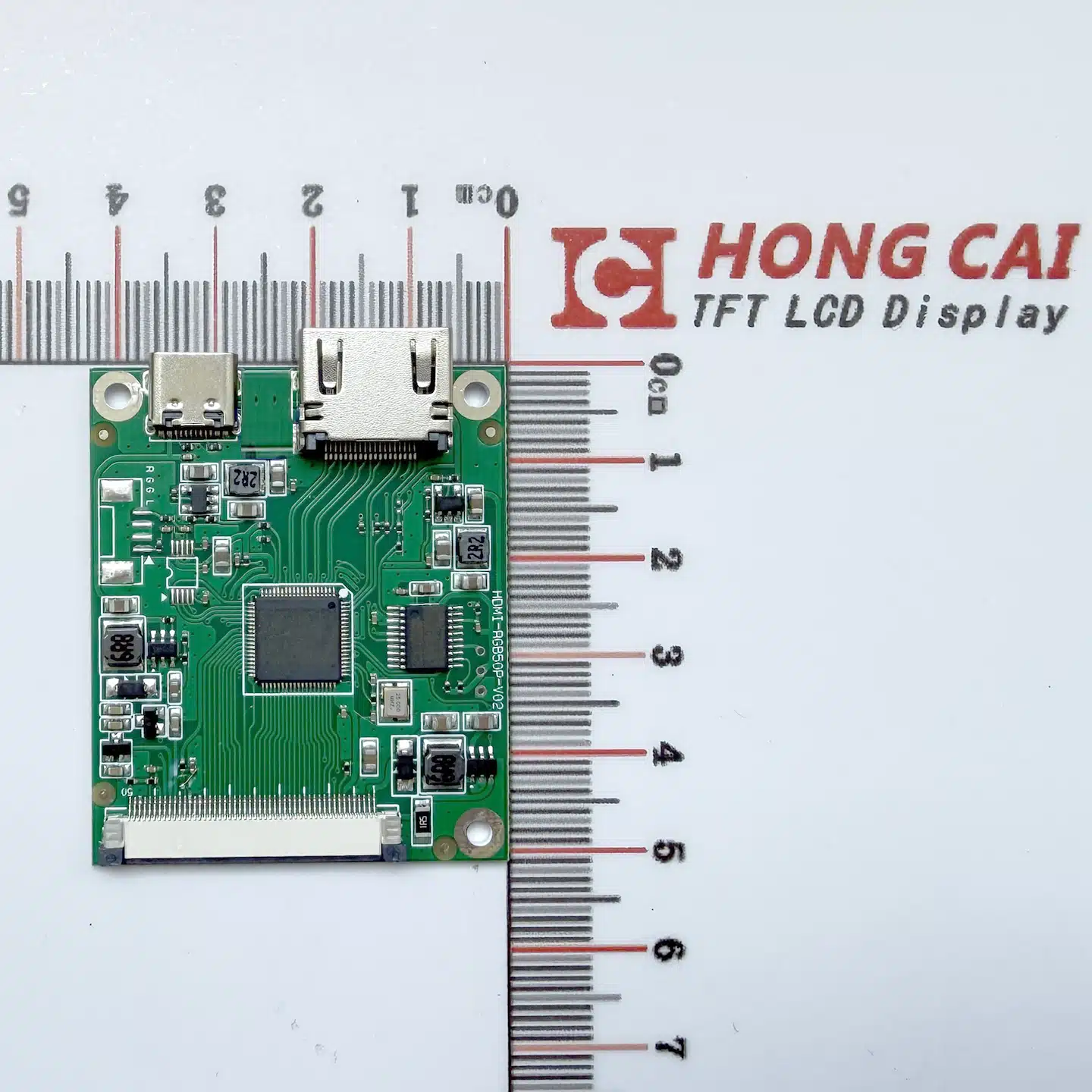

写真
